Різець з клино-рифльованим спряженням

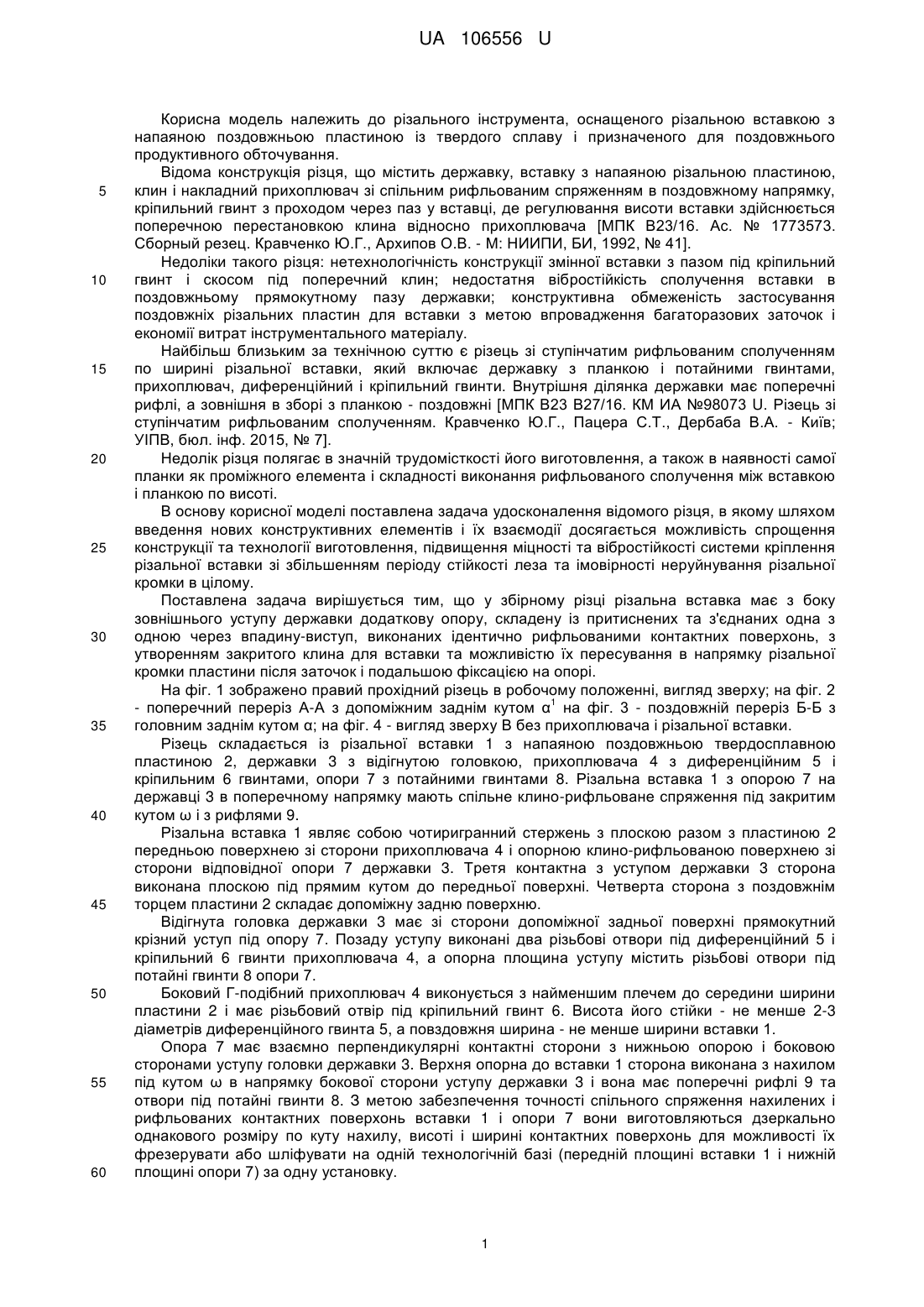

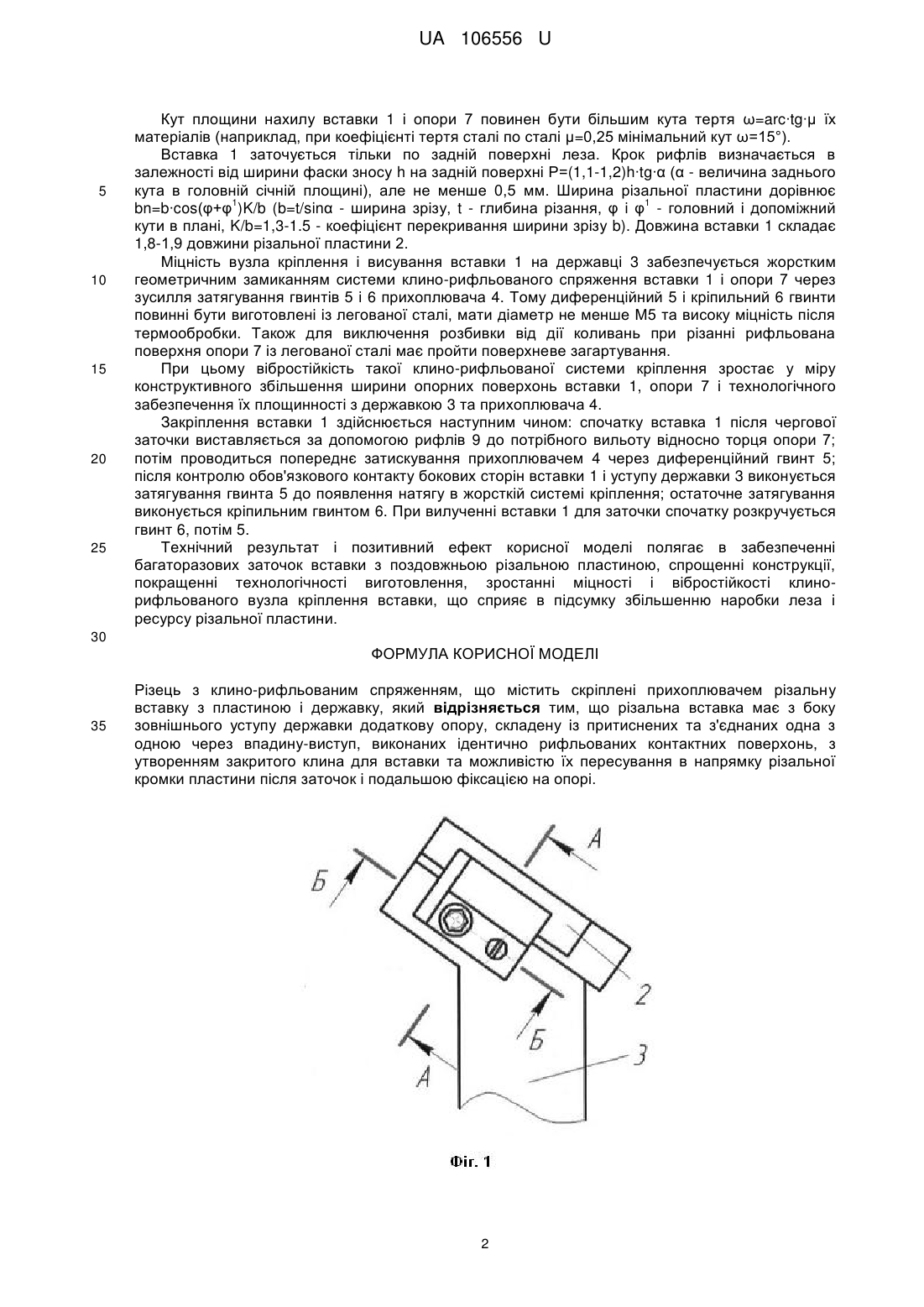

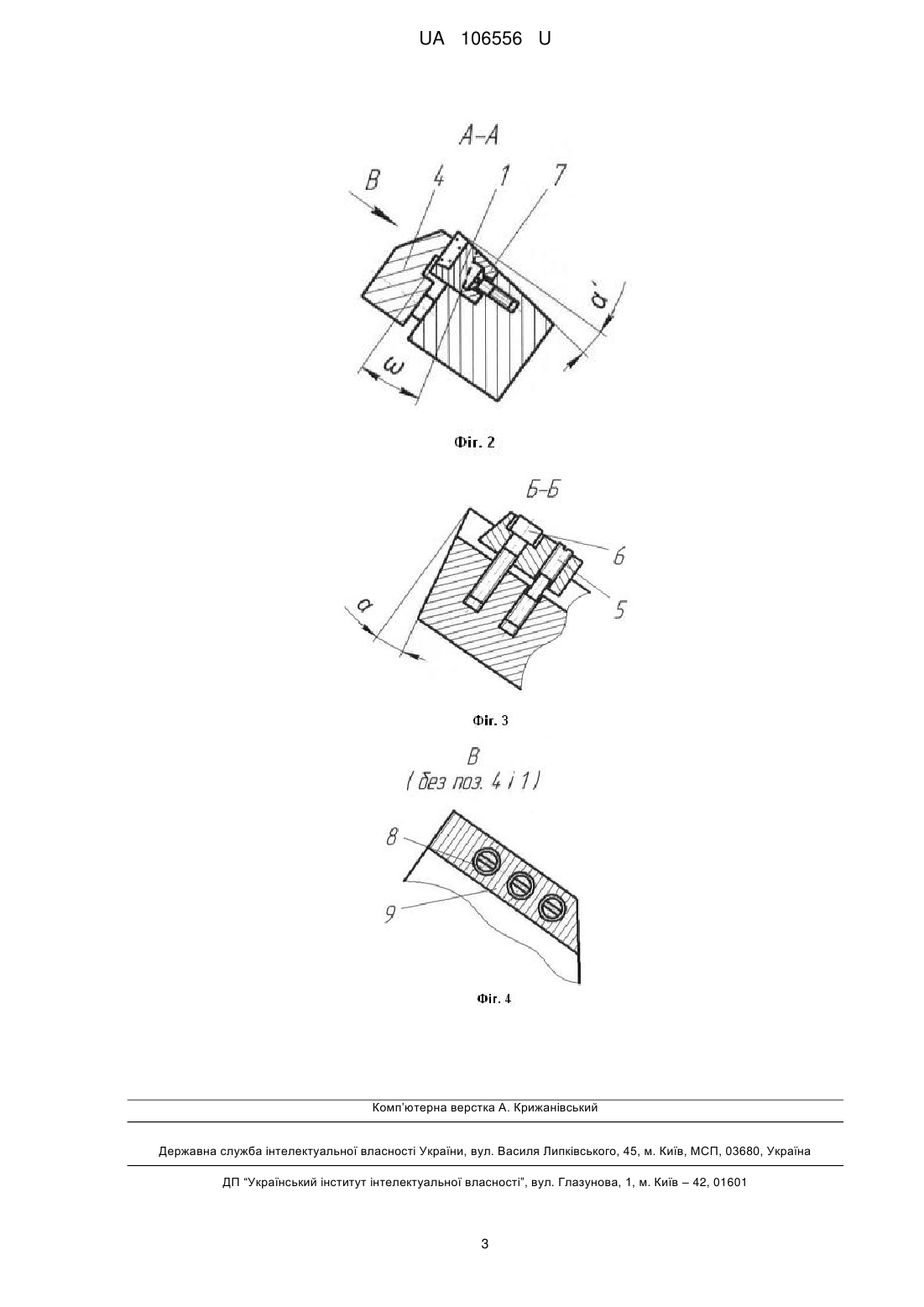

Реферат: Різець з клино-рифльованим спряженням містить скріплені прихоплювачем різальну вставку з пластиною і державку. Різальна вставка має з боку зовнішнього уступу державки додаткову опору, складену із притиснених та з'єднаних одна з одною через впадину-виступ, виконаних ідентично рифльованих контактних поверхонь, з утворенням закритого клина для вставки та можливістю їх пересування в напрямку різальної кромки пластини після заточок і подальшою фіксацією на опорі. UA 106556 U (54) РІЗЕЦЬ З КЛИНО-РИФЛЬОВАНИМ СПРЯЖЕННЯМ UA 106556 U UA 106556 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до різального інструмента, оснащеного різальною вставкою з напаяною поздовжньою пластиною із твердого сплаву і призначеного для поздовжнього продуктивного обточування. Відома конструкція різця, що містить державку, вставку з напаяною різальною пластиною, клин і накладний прихоплювач зі спільним рифльованим спряженням в поздовжному напрямку, кріпильний гвинт з проходом через паз у вставці, де регулювання висоти вставки здійснюється поперечною перестановкою клина відносно прихоплювача [МПК В23/16. Ас. № 1773573. Сборный резец. Кравченко Ю.Г., Архипов О.В. - М: НИИПИ, БИ, 1992, № 41]. Недоліки такого різця: нетехнологічність конструкції змінної вставки з пазом під кріпильний гвинт і скосом під поперечний клин; недостатня вібростійкість сполучення вставки в поздовжньому прямокутному пазу державки; конструктивна обмеженість застосування поздовжніх різальних пластин для вставки з метою впровадження багаторазових заточок і економії витрат інструментального матеріалу. Найбільш близьким за технічною суттю є різець зі ступінчатим рифльованим сполученням по ширині різальної вставки, який включає державку з планкою і потайними гвинтами, прихоплювач, диференційний і кріпильний гвинти. Внутрішня ділянка державки має поперечні рифлі, а зовнішня в зборі з планкою - поздовжні [МПК В23 В27/16. КМ ИА №98073 U. Різець зі ступінчатим рифльованим сполученням. Кравченко Ю.Г., Пацера С.Т., Дербаба В.А. - Київ; УІПВ, бюл. інф. 2015, № 7]. Недолік різця полягає в значній трудомісткості його виготовлення, а також в наявності самої планки як проміжного елемента і складності виконання рифльованого сполучення між вставкою і планкою по висоті. В основу корисної моделі поставлена задача удосконалення відомого різця, в якому шляхом введення нових конструктивних елементів і їх взаємодії досягається можливість спрощення конструкції та технології виготовлення, підвищення міцності та вібростійкості системи кріплення різальної вставки зі збільшенням періоду стійкості леза та імовірності неруйнування різальної кромки в цілому. Поставлена задача вирішується тим, що у збірному різці різальна вставка має з боку зовнішнього уступу державки додаткову опору, складену із притиснених та з'єднаних одна з одною через впадину-виступ, виконаних ідентично рифльованими контактних поверхонь, з утворенням закритого клина для вставки та можливістю їх пересування в напрямку різальної кромки пластини після заточок і подальшою фіксацією на опорі. На фіг. 1 зображено правий прохідний різець в робочому положенні, вигляд зверху; на фіг. 2 1 - поперечний переріз А-А з допоміжним заднім кутом α на фіг. 3 - поздовжній переріз Б-Б з головним заднім кутом α; на фіг. 4 - вигляд зверху В без прихоплювача і різальної вставки. Різець складається із різальної вставки 1 з напаяною поздовжньою твердосплавною пластиною 2, державки 3 з відігнутою головкою, прихоплювача 4 з диференційним 5 і кріпильним 6 гвинтами, опори 7 з потайними гвинтами 8. Різальна вставка 1 з опорою 7 на державці 3 в поперечному напрямку мають спільне клино-рифльоване спряження під закритим кутом ω і з рифлями 9. Різальна вставка 1 являє собою чотиригранний стержень з плоскою разом з пластиною 2 передньою поверхнею зі сторони прихоплювача 4 і опорною клино-рифльованою поверхнею зі сторони відповідної опори 7 державки 3. Третя контактна з уступом державки 3 сторона виконана плоскою під прямим кутом до передньої поверхні. Четверта сторона з поздовжнім торцем пластини 2 складає допоміжну задню поверхню. Відігнута головка державки 3 має зі сторони допоміжної задньої поверхні прямокутний крізний уступ під опору 7. Позаду уступу виконані два різьбові отвори під диференційний 5 і кріпильний 6 гвинти прихоплювача 4, а опорна площина уступу містить різьбові отвори під потайні гвинти 8 опори 7. Боковий Г-подібний прихоплювач 4 виконується з найменшим плечем до середини ширини пластини 2 і має різьбовий отвір під кріпильний гвинт 6. Висота його стійки - не менше 2-3 діаметрів диференційного гвинта 5, а повздовжня ширина - не менше ширини вставки 1. Опора 7 має взаємно перпендикулярні контактні сторони з нижньою опорою і боковою сторонами уступу головки державки 3. Верхня опорна до вставки 1 сторона виконана з нахилом під кутом ω в напрямку бокової сторони уступу державки 3 і вона має поперечні рифлі 9 та отвори під потайні гвинти 8. З метою забезпечення точності спільного спряження нахилених і рифльованих контактних поверхонь вставки 1 і опори 7 вони виготовляються дзеркально однакового розміру по куту нахилу, висоті і ширині контактних поверхонь для можливості їх фрезерувати або шліфувати на одній технологічній базі (передній площині вставки 1 і нижній площині опори 7) за одну установку. 1 UA 106556 U 5 10 15 20 25 Кут площини нахилу вставки 1 і опори 7 повинен бути більшим кута тертя ω=arc∙tg∙μ їх матеріалів (наприклад, при коефіцієнті тертя сталі по сталі μ=0,25 мінімальний кут ω=15°). Вставка 1 заточується тільки по задній поверхні леза. Крок рифлів визначається в залежності від ширини фаски зносу h на задній поверхні Р=(1,1-1,2)h∙tg∙α (α - величина заднього кута в головній січній площині), але не менше 0,5 мм. Ширина різальної пластини дорівнює 1 1 bn=b∙cos(φ+φ )K/b (b=t/sinα - ширина зрізу, t - глибина різання, φ і φ - головний і допоміжний кути в плані, K/b=1,3-1.5 - коефіцієнт перекривання ширини зрізу b). Довжина вставки 1 складає 1,8-1,9 довжини різальної пластини 2. Міцність вузла кріплення і висування вставки 1 на державці 3 забезпечується жорстким геометричним замиканням системи клино-рифльованого спряження вставки 1 і опори 7 через зусилля затягування гвинтів 5 і 6 прихоплювача 4. Тому диференційний 5 і кріпильний 6 гвинти повинні бути виготовлені із легованої сталі, мати діаметр не менше М5 та високу міцність після термообробки. Також для виключення розбивки від дії коливань при різанні рифльована поверхня опори 7 із легованої сталі має пройти поверхневе загартування. При цьому вібростійкість такої клино-рифльованої системи кріплення зростає у міру конструктивного збільшення ширини опорних поверхонь вставки 1, опори 7 і технологічного забезпечення їх площинності з державкою 3 та прихоплювача 4. Закріплення вставки 1 здійснюється наступним чином: спочатку вставка 1 після чергової заточки виставляється за допомогою рифлів 9 до потрібного вильоту відносно торця опори 7; потім проводиться попереднє затискування прихоплювачем 4 через диференційний гвинт 5; після контролю обов'язкового контакту бокових сторін вставки 1 і уступу державки 3 виконується затягування гвинта 5 до появлення натягу в жорсткій системі кріплення; остаточне затягування виконується кріпильним гвинтом 6. При вилученні вставки 1 для заточки спочатку розкручується гвинт 6, потім 5. Технічний результат і позитивний ефект корисної моделі полягає в забезпеченні багаторазових заточок вставки з поздовжньою різальною пластиною, спрощенні конструкції, покращенні технологічності виготовлення, зростанні міцності і вібростійкості клинорифльованого вузла кріплення вставки, що сприяє в підсумку збільшенню наробки леза і ресурсу різальної пластини. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Різець з клино-рифльованим спряженням, що містить скріплені прихоплювачем різальну вставку з пластиною і державку, який відрізняється тим, що різальна вставка має з боку зовнішнього уступу державки додаткову опору, складену із притиснених та з'єднаних одна з одною через впадину-виступ, виконаних ідентично рифльованих контактних поверхонь, з утворенням закритого клина для вставки та можливістю їх пересування в напрямку різальної кромки пластини після заточок і подальшою фіксацією на опорі. 2 UA 106556 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
