Пристрій для орієнтації чутливих засобів руху

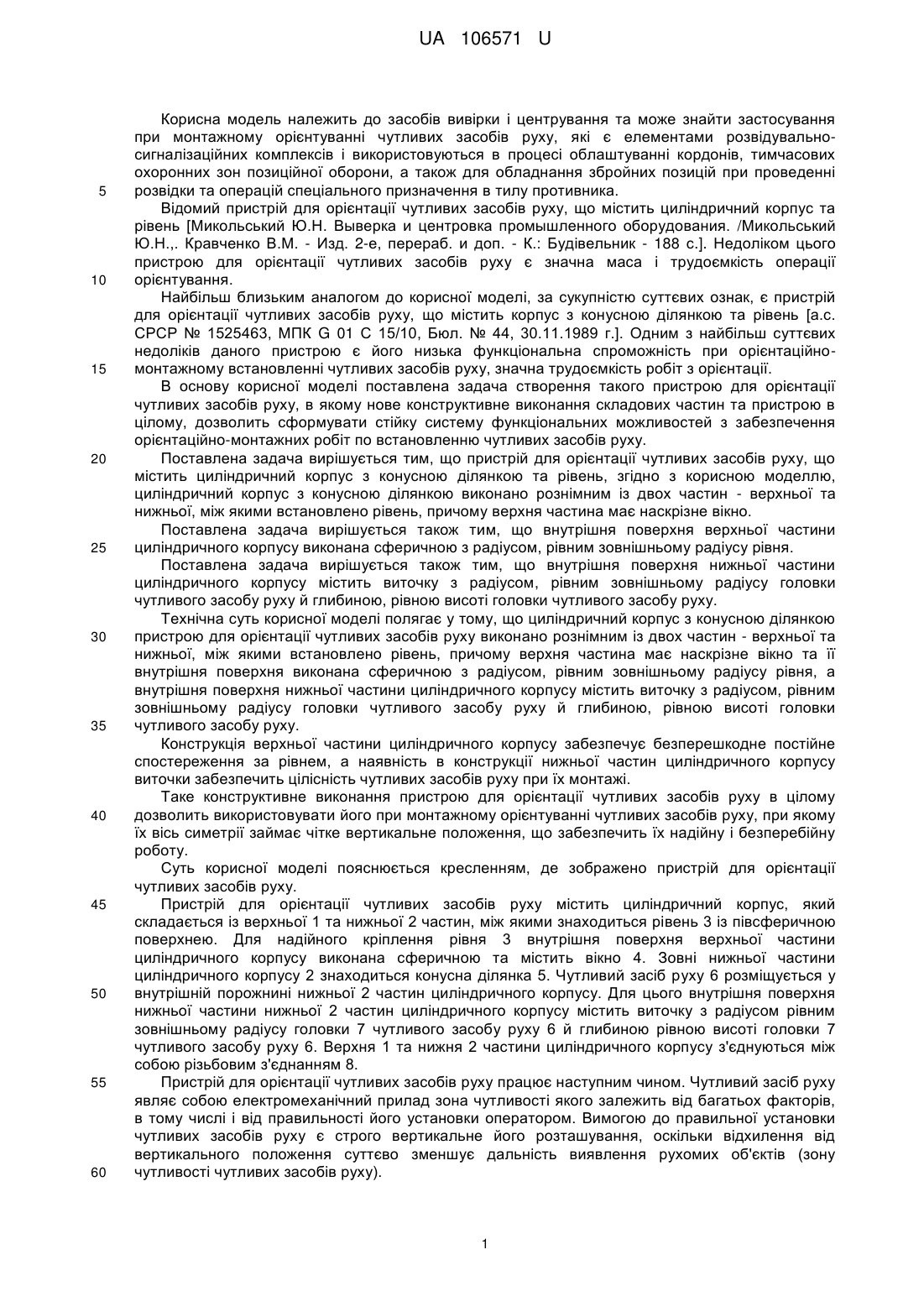

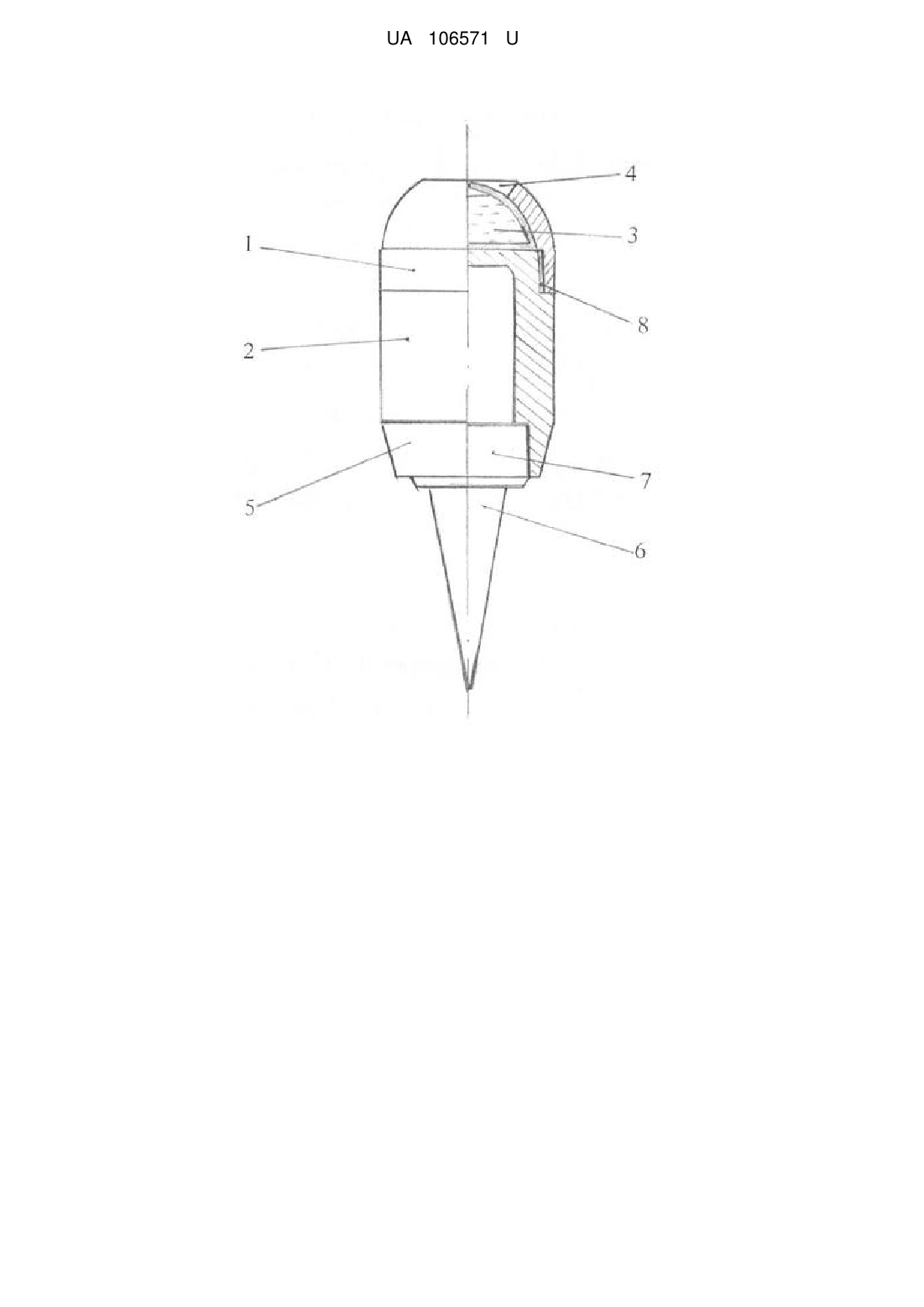

Реферат: Пристрій для орієнтації чутливих засобів руху містить циліндричний корпус з конусною ділянкою та рівень. Циліндричний корпус з конусною ділянкою виконано рознімним із двох частин верхньої та нижньої, між якими встановлено рівень, причому верхня частина має наскрізне вікно. Внутрішня поверхня верхньої частини циліндричного корпусу виконана сферичною з радіусом, рівним зовнішньому радіусу рівня. Внутрішня поверхня нижньої частини циліндричного корпусу містить виточку з радіусом, рівним зовнішньому радіусу головки чутливого засобу руху й глибиною, рівною висоті головки чутливого засобу руху. UA 106571 U (12) UA 106571 U UA 106571 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів вивірки і центрування та може знайти застосування при монтажному орієнтуванні чутливих засобів руху, які є елементами розвідувальносигналізаційних комплексів і використовуються в процесі облаштуванні кордонів, тимчасових охоронних зон позиційної оборони, а також для обладнання збройних позицій при проведенні розвідки та операцій спеціального призначення в тилу противника. Відомий пристрій для орієнтації чутливих засобів руху, що містить циліндричний корпус та рівень [Микольський Ю.Н. Выверка и центровка промышленного оборудования. /Микольський Ю.Н.,. Кравченко В.М. - Изд. 2-е, перераб. и доп. - К.: Будівельник - 188 с.]. Недоліком цього пристрою для орієнтації чутливих засобів руху є значна маса і трудоємкість операції орієнтування. Найбільш близьким аналогом до корисної моделі, за сукупністю суттєвих ознак, є пристрій для орієнтації чутливих засобів руху, що містить корпус з конусною ділянкою та рівень [а.с. СРСР № 1525463, МПК G 01 С 15/10, Бюл. № 44, 30.11.1989 г.]. Одним з найбільш суттєвих недоліків даного пристрою є його низька функціональна спроможність при орієнтаційномонтажному встановленні чутливих засобів руху, значна трудоємкість робіт з орієнтації. В основу корисної моделі поставлена задача створення такого пристрою для орієнтації чутливих засобів руху, в якому нове конструктивне виконання складових частин та пристрою в цілому, дозволить сформувати стійку систему функціональних можливостей з забезпечення орієнтаційно-монтажних робіт по встановленню чутливих засобів руху. Поставлена задача вирішується тим, що пристрій для орієнтації чутливих засобів руху, що містить циліндричний корпус з конусною ділянкою та рівень, згідно з корисною моделлю, циліндричний корпус з конусною ділянкою виконано рознімним із двох частин - верхньої та нижньої, між якими встановлено рівень, причому верхня частина має наскрізне вікно. Поставлена задача вирішується також тим, що внутрішня поверхня верхньої частини циліндричного корпусу виконана сферичною з радіусом, рівним зовнішньому радіусу рівня. Поставлена задача вирішується також тим, що внутрішня поверхня нижньої частини циліндричного корпусу містить виточку з радіусом, рівним зовнішньому радіусу головки чутливого засобу руху й глибиною, рівною висоті головки чутливого засобу руху. Технічна суть корисної моделі полягає у тому, що циліндричний корпус з конусною ділянкою пристрою для орієнтації чутливих засобів руху виконано рознімним із двох частин - верхньої та нижньої, між якими встановлено рівень, причому верхня частина має наскрізне вікно та її внутрішня поверхня виконана сферичною з радіусом, рівним зовнішньому радіусу рівня, а внутрішня поверхня нижньої частини циліндричного корпусу містить виточку з радіусом, рівним зовнішньому радіусу головки чутливого засобу руху й глибиною, рівною висоті головки чутливого засобу руху. Конструкція верхньої частини циліндричного корпусу забезпечує безперешкодне постійне спостереження за рівнем, а наявність в конструкції нижньої частин циліндричного корпусу виточки забезпечить цілісність чутливих засобів руху при їх монтажі. Таке конструктивне виконання пристрою для орієнтації чутливих засобів руху в цілому дозволить використовувати його при монтажному орієнтуванні чутливих засобів руху, при якому їх вісь симетрії займає чітке вертикальне положення, що забезпечить їх надійну і безперебійну роботу. Суть корисної моделі пояснюється кресленням, де зображено пристрій для орієнтації чутливих засобів руху. Пристрій для орієнтації чутливих засобів руху містить циліндричний корпус, який складається із верхньої 1 та нижньої 2 частин, між якими знаходиться рівень 3 із півсферичною поверхнею. Для надійного кріплення рівня 3 внутрішня поверхня верхньої частини циліндричного корпусу виконана сферичною тамістить вікно 4. Зовні нижньої частини циліндричного корпусу 2 знаходиться конусна ділянка 5. Чутливий засіб руху 6 розміщується у внутрішній порожнині нижньої 2 частин циліндричного корпусу. Для цього внутрішня поверхня нижньої частини нижньої 2 частин циліндричного корпусу містить виточку з радіусом рівним зовнішньому радіусу головки 7 чутливого засобу руху 6 й глибиною рівною висоті головки 7 чутливого засобу руху 6. Верхня 1 та нижня 2 частини циліндричного корпусу з'єднуються між собою різьбовим з'єднанням 8. Пристрій для орієнтації чутливих засобів руху працює наступним чином. Чутливий засіб руху являє собою електромеханічний прилад зона чутливості якого залежить від багатьох факторів, в тому числі і від правильності його установки оператором. Вимогою до правильної установки чутливих засобів руху є строго вертикальне його розташування, оскільки відхилення від вертикального положення суттєво зменшує дальність виявлення рухомих об'єктів (зону чутливості чутливих засобів руху). 1 UA 106571 U 5 10 15 20 Існуюча методика встановлення чутливих засобів руху шляхом вдавлення в ґрунт зусиллям руки оператора і утриманням "на око" його вертикального положення, не забезпечує для нього строгої вертикальності в силу таких причин: відхилення поверхні ґрунту від горизонтального рівня, коли вертикальність зорово сприймається оператором як перпендикуляр до площини поверхні; наявності в ґрунті твердих предметів (камінь, коріння дерев тощо), які зміщують напрямок встановлення чутливих засобів руху; поспішність оператора під час встановлення; а також сукупність двох або трьох названих вище причин. Забезпечити строго вертикальне встановлення чутливих засобів руху можливо за рахунок застосування спеціального пристрою для орієнтації чутливих засобів руху. Для цього у внутрішній поверхні нижньої частини нижньої 2 циліндричного корпусу містить виточку з радіусом, рівним зовнішньому радіусу головки 7 чутливого засобу руху 6 й глибиною, рівною висоті головки 7 чутливого засобу руху 6 вставляється чутливий засіб руху 6. Шляхом вдавлення в ґрунт зусиллям руки оператора, орієнтування і утриманням його у вертикальному положенні за допомогою рівня 3, забезпечується для чутливого засобу руху 6 строго вертикальне положення. Спостереження за рівнем 3 відбувається через вікно 4, виконане у верхній частині 1 циліндричного корпусу. Завдяки використанню пристрою для орієнтації чутливих засобів руху, процес їх вертикального встановлення стає об'єктивно контрольованим. Вертикальне положення чутливих засобів руху гарантує максимальні розміри зони їх чутливості. Пристрій для орієнтації чутливих засобів руху, що пропонується, підвищує ефективність роботи чутливих засобів руху і розвідувально-сигналізаційного комплексу в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Пристрій для орієнтації чутливих засобів руху, що містить циліндричний корпус з конусною ділянкою та рівень, який відрізняється тим, що циліндричний корпус з конусною ділянкою виконано рознімним із двох частин - верхньої та нижньої, між якими встановлено рівень, причому верхня частина має наскрізне вікно. 2. Пристрій за п. 1, який відрізняється тим, що внутрішня поверхня верхньої частини циліндричного корпусу виконана сферичною з радіусом, рівним зовнішньому радіусу рівня. 3. Пристрій за п. 1, який відрізняється тим, що внутрішня поверхня нижньої частини циліндричного корпусу містить виточку з радіусом, рівним зовнішньому радіусу головки чутливого засобу руху й глибиною, рівною висоті головки чутливого засобу руху. 2 UA 106571 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
