Будівельний матеріал “сендвіч-блок”

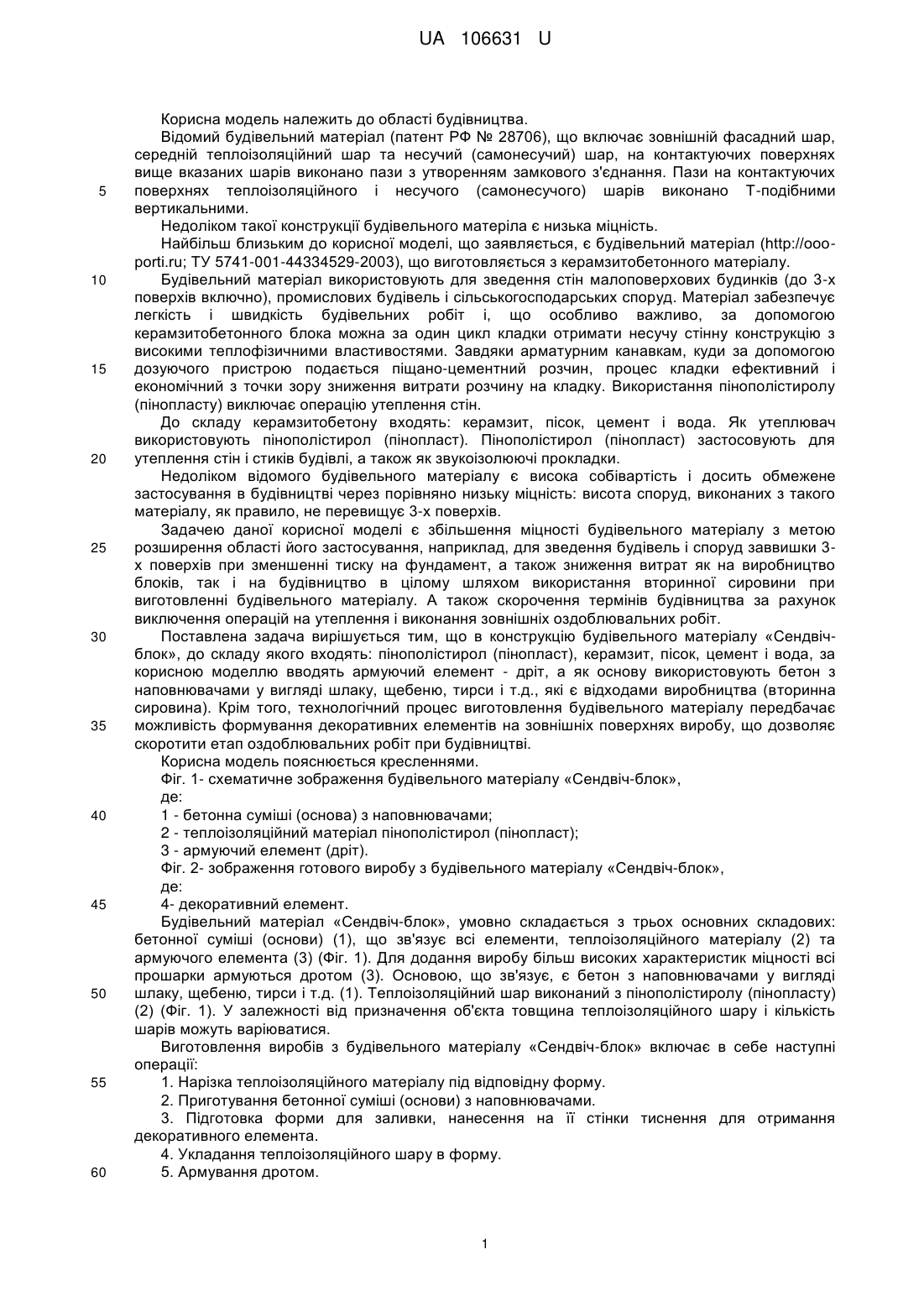

Реферат: Будівельний матеріал, до складу якого входять: пінополістирол (пінопласт), керамзит, пісок, цемент і вода. В конструкцію будівельного матеріалу вводять армуючий елемент - дріт, а як основу використовують бетон з наповнювачами у вигляді шлаку, щебеню, тирси і т. д., які є відходами виробництва (вторинна сировина). UA 106631 U (12) UA 106631 U UA 106631 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва. Відомий будівельний матеріал (патент РФ № 28706), що включає зовнішній фасадний шар, середній теплоізоляційний шар та несучий (самонесучий) шар, на контактуючих поверхнях вище вказаних шарів виконано пази з утворенням замкового з'єднання. Пази на контактуючих поверхнях теплоізоляційного і несучого (самонесучого) шарів виконано Т-подібними вертикальними. Недоліком такої конструкції будівельного матеріла є низька міцність. Найбільш близьким до корисної моделі, що заявляється, є будівельний матеріал (http://oooporti.ru; ТУ 5741-001-44334529-2003), що виготовляється з керамзитобетонного матеріалу. Будівельний матеріал використовують для зведення стін малоповерхових будинків (до 3-х поверхів включно), промислових будівель і сільськогосподарських споруд. Матеріал забезпечує легкість і швидкість будівельних робіт і, що особливо важливо, за допомогою керамзитобетонного блока можна за один цикл кладки отримати несучу стінну конструкцію з високими теплофізичними властивостями. Завдяки арматурним канавкам, куди за допомогою дозуючого пристрою подається піщано-цементний розчин, процес кладки ефективний і економічний з точки зору зниження витрати розчину на кладку. Використання пінополістиролу (пінопласту) виключає операцію утеплення стін. До складу керамзитобетону входять: керамзит, пісок, цемент і вода. Як утеплювач використовують пінополістирол (пінопласт). Пінополістирол (пінопласт) застосовують для утеплення стін і стиків будівлі, а також як звукоізолюючі прокладки. Недоліком відомого будівельного матеріалу є висока собівартість і досить обмежене застосування в будівництві через порівняно низьку міцність: висота споруд, виконаних з такого матеріалу, як правило, не перевищує 3-х поверхів. Задачею даної корисної моделі є збільшення міцності будівельного матеріалу з метою розширення області його застосування, наприклад, для зведення будівель і споруд заввишки 3х поверхів при зменшенні тиску на фундамент, а також зниження витрат як на виробництво блоків, так і на будівництво в цілому шляхом використання вторинної сировини при виготовленні будівельного матеріалу. А також скорочення термінів будівництва за рахунок виключення операцій на утеплення і виконання зовнішніх оздоблювальних робіт. Поставлена задача вирішується тим, що в конструкцію будівельного матеріалу «Сендвічблок», до складу якого входять: пінополістирол (пінопласт), керамзит, пісок, цемент і вода, за корисною моделлю вводять армуючий елемент - дріт, а як основу використовують бетон з наповнювачами у вигляді шлаку, щебеню, тирси і т.д., які є відходами виробництва (вторинна сировина). Крім того, технологічний процес виготовлення будівельного матеріалу передбачає можливість формування декоративних елементів на зовнішніх поверхнях виробу, що дозволяє скоротити етап оздоблювальних робіт при будівництві. Корисна модель пояснюється кресленнями. Фіг. 1- схематичне зображення будівельного матеріалу «Сендвіч-блок», де: 1 - бетонна суміші (основа) з наповнювачами; 2 - теплоізоляційний матеріал пінополістирол (пінопласт); 3 - армуючий елемент (дріт). Фіг. 2- зображення готового виробу з будівельного матеріалу «Сендвіч-блок», де: 4- декоративний елемент. Будівельний матеріал «Сендвіч-блок», умовно складається з трьох основних складових: бетонної суміші (основи) (1), що зв'язує всі елементи, теплоізоляційного матеріалу (2) та армуючого елемента (3) (Фіг. 1). Для додання виробу більш високих характеристик міцності всі прошарки армуються дротом (3). Основою, що зв'язує, є бетон з наповнювачами у вигляді шлаку, щебеню, тирси і т.д. (1). Теплоізоляційний шар виконаний з пінополістиролу (пінопласту) (2) (Фіг. 1). У залежності від призначення об'єкта товщина теплоізоляційного шару і кількість шарів можуть варіюватися. Виготовлення виробів з будівельного матеріалу «Сендвіч-блок» включає в себе наступні операції: 1. Нарізка теплоізоляційного матеріалу під відповідну форму. 2. Приготування бетонної суміші (основи) з наповнювачами. 3. Підготовка форми для заливки, нанесення на її стінки тиснення для отримання декоративного елемента. 4. Укладання теплоізоляційного шару в форму. 5. Армування дротом. 1 UA 106631 U 5 6. Заливка теплоізоляційних шарів і арматури бетонною основою з наповнювачами. 7. Трамбування і додання виробу чіткої форми за допомогою вібростанка. 8. Сушіння виробу природним шляхом (на відкритих площадках або в цеху). Готовий виріб з будівельного матеріалу «Сендвіч-блок» з декоративним елементом (4) зображено на (Фіг. 2). Використання будівельного матеріалу «Сендвіч-блок» дозволить знизити витрати на будівництво, скоротити етап оздоблювальних робіт, підвищити етажність, міцність і надійність будівельних споруд 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Будівельний матеріал, до складу якого входять: пінополістирол (пінопласт), керамзит, пісок, цемент і вода, який відрізняється тим, що в конструкцію будівельного матеріалу вводять армуючий елемент - дріт, а як основу використовують бетон з наповнювачами у вигляді шлаку, щебеню, тирси і т. д., які є відходами виробництва (вторинна сировина). 2. Будівельний матеріал за п. 1, який відрізняється тим, що технологічний процес виготовлення передбачає можливість формування декоративних елементів на зовнішніх поверхнях виробу. 2 UA 106631 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
