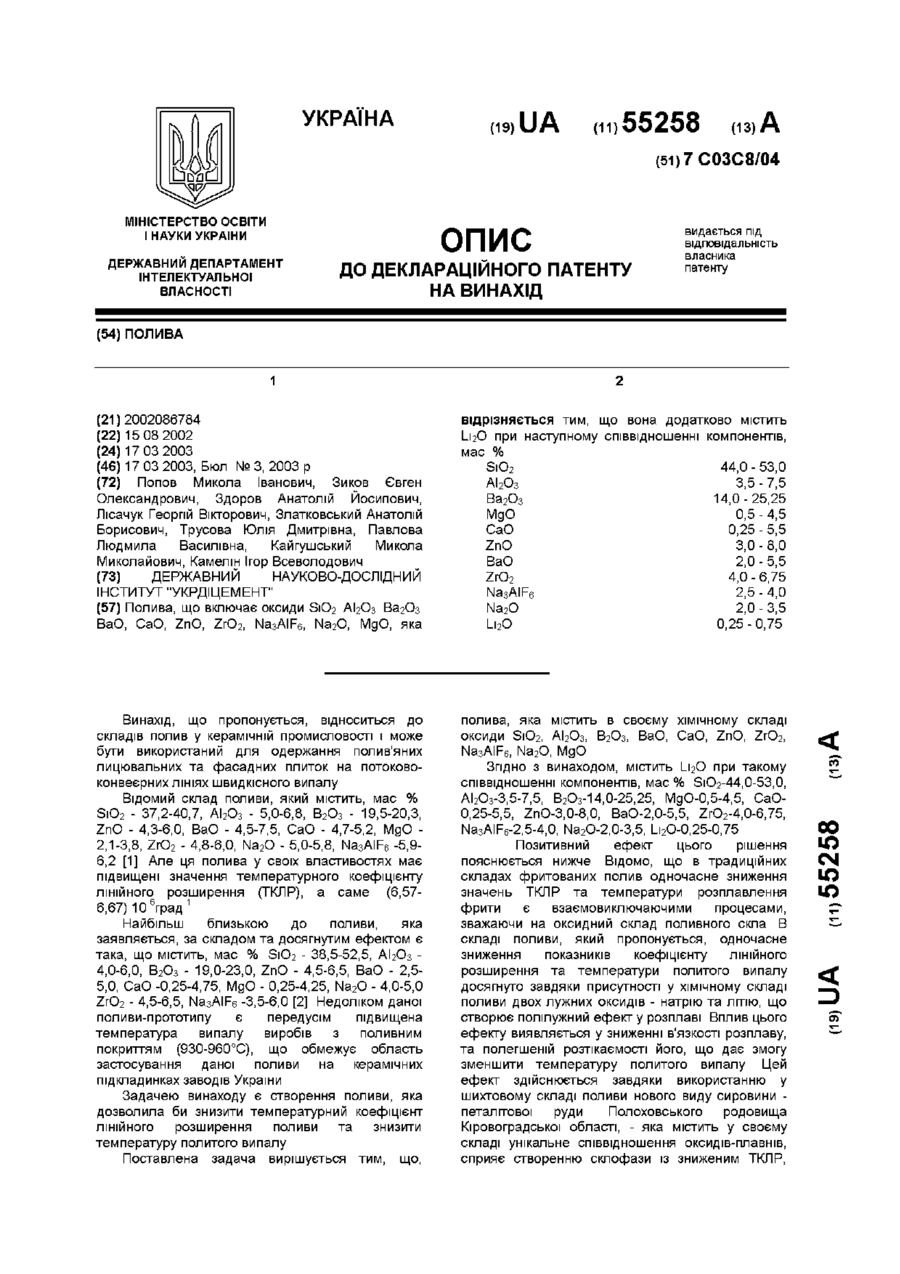

Знепрозорена полива

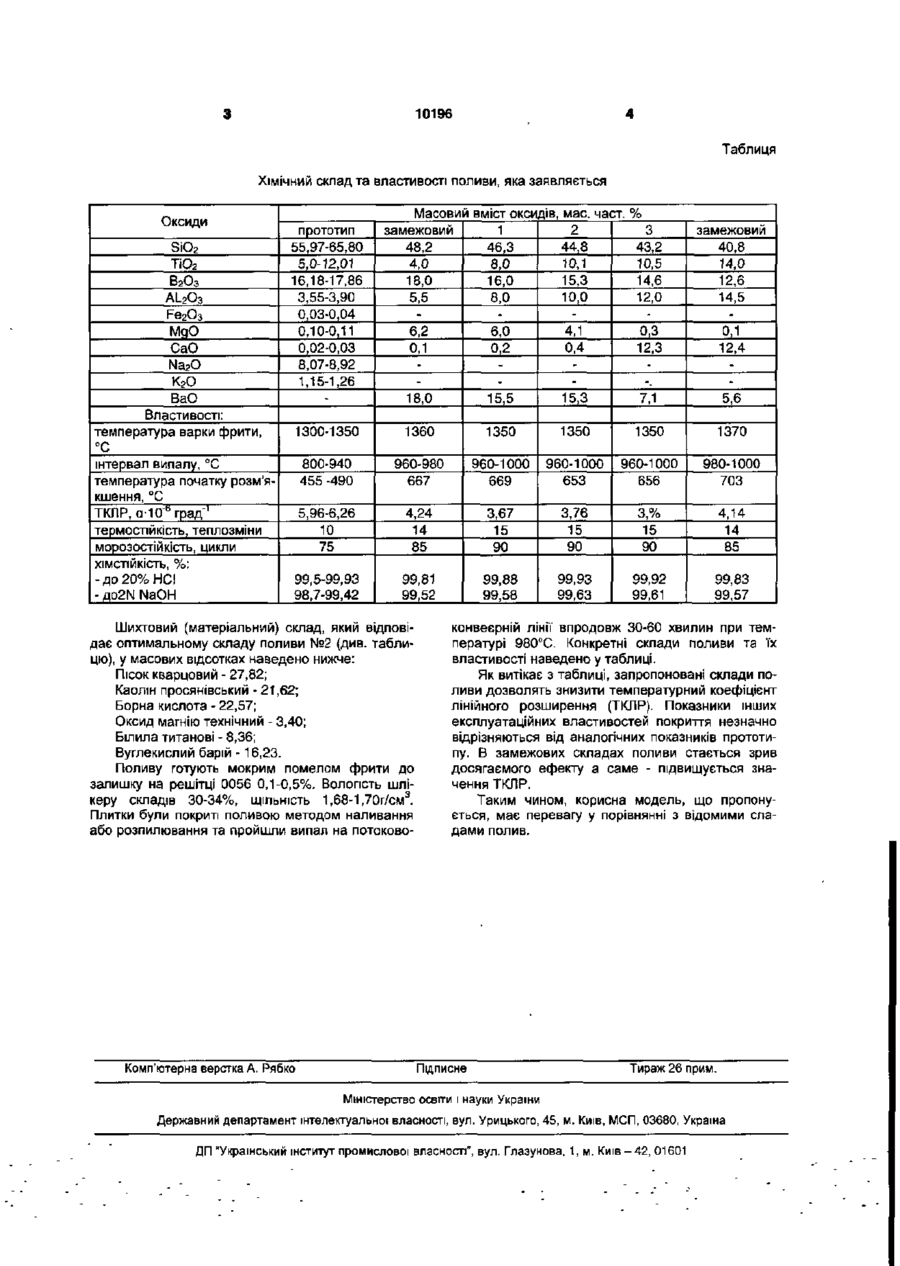

Знепрозорена полива, що містить SiO 2 , ТіО 2 , В 2 Оз, АІ 2 Оз, МдО, СаО, яка відрізняється тим, що вона додатково вміщує ВаО при такому співвідношенні компонентів, мас. част. %: StO 2 43,2-46,3; Т Ю г 8,0-10,5; В 2 О 3 14,6-16,0; АІ 2 О 3 8,0-12,0; МдО 0,3-6,0; СаО 0,2-12,3; ВаО 7,1-15,5. Корисна модель, що пропонується, відноситься до складів поливи в керамічній промисловості і може бути використаний для одержання полив'яних лицювальних та фасадних плиток на потоково-конвеєрних ЛІНІЯХ швидкісного випалу. SiO 2 , ТЮ 2 , В 2 О 3 , АІ 2 О 3 , Fe 2 O 3 , MgO, СаО, Na 2 O, К 2 О, полива, що пропонується додатково містить ВаО при такому співвідношенні компонентів, мас. част. %: SiO 2 43,20-46,30; ТіО 2 8,0-10,5; В 2 О 3 14,60-16,0; А І 2 О 3 8,0-12,0; МдО 0,3-6,0; СаО 0,212,3; ВаО 7,1-15,5. Відомий слад поливи, що містить мас. част. %: SiO 2 42,48-52,0; А І 2 О 3 0,76-0,84; Fe 2 O 3 0,05-0,06; СаО 11,52-13,70; МдО 0,21-0,25; Т Ю 2 5,52-6,21; В 2 Оз 21,86-24,12; Na 2 O 2,93-3,66; Р 2 О 5 0,49-1,30; Na 3 AIF 6 4,66-7,38(1). Недоліком цієї' поливи є високі показники теплового коефіцієнту (ТКЛР) (58,18-58,97)-10' 7 град' 1 . Найбільш близьким до складу, який замовляється, є такий що містить, мас. част. %• SiO 2 55,9765,80; ТіО 2 5,0-12,01; В г О 3 16,18-17,86; АІ 2 0 3 3,553,90; Fe 2 O 3 0,03-0,04; МдО 0,10-0,11; СаО 0,020,03; Na 2 O 8,07-8,92, К 2 О 1,15-1,26(2). Недоліком цієї пол и ви-прототипу є високі показники ТКЛР (5,96-6,26) 10 град" 1 , що обмежує галузь використання даної поливи на керамічних підкладинках України. Задачею корисної' моделі, що пропонується є зниження значень температурного коефіцієнту лінійного розширення поливи. Технічний результат цієї корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались, що свідчить про ВІДПОВІДНІСТЬ запропонованого рішення. Позитивний ефект цього рішення пояснюється нижче. Завдяки запропонованому співвідношенню компонентів в період варіння фрити утворюється скловидна матриця підвищеної в'язкості зі зниженим тепловим розширенням, що обумовлено наявністю підвищеної кількості склоутворюючих оксидів, у тому числі SiO 2 , ТЮ 2 , В2Оз- Наявність цих компонентів у складі матриці за умовою повної відсутності лужних оксидів забезпечує зниження теплового розширення покриття. Приклад. В якості похідної' сировини використані такі матеріали: пісок кварцовий, каолін просянівський, борна кислота, оксид магнію технічний, білила титанові, вуглекислий барій. Температура варки фрити -1350°С. «^ ^ * J2 w CO О) т~ ^Э ^™ ~ С ^f _ ^ ^D 5Г С 10196 Таблиця Хімічний склад та властивості поливи, яка заявляється Оксиди SiO2 ТіО2 В2О3 AL2O3 Fe 2 O 3 MqO CaO Na2O K2O BaO Властивості: температура варки фрити, °С інтервал випалу, °С температура початку розм'якшення, °С ТКПР, сг10"ьград"' термостійкість, теплозміни морозостійкість, цикли прототип 55,97-65,80 5,0-12,01 16,18-17,86 3,55-3,90 0,03-0,04 0,10-0,11 0,02-0,03 8,07-8,92 1,15-1,26 Масовий вміст оксидів, мас. част. % 2 замежовий 1 3 48,2 44,8 43,2 46,3 4,0 10,1 10,5 8,0 18,0 15,3 14,6 16,0 10,0 12,0 5,5 8,0 0,3 6,2 6,0 4,1 0,4 0,2 12,3 0,1 -. 18,0 15,5 15,3 7,1 замежовий 40,8 14,0 12,6 14,5 0,1 12,4 5,6 1300-1350 1360 1350 1350 1350 1370 800-940 455 -490 960-980 667 960-1000 669 960-1000 653 960-1000 656 980-1000 703 5,96-6,26 10 75 4,24 14 85 3,67 15 90 3,76 15 90 3,% 15 90 4,14 14 85 99,5-99,93 98,7-99,42 99,81 99,52 99,88 99,58 99,93 99,63 99,92 99,61 99,83 99,57 ХІМСТІЙКІСТЬ, %: - до 20% НС! - до2Ы NaOH Шихтовий (матеріальний) склад, який відповідає оптимальному складу поливи №2 (див. таблицю), у масових відсотках наведено нижче: Пісок кварцовий - 27,82; Каолін просянівський - 21,62; Борна кислота - 22,57; Оксид магнію технічний - 3,40; Білила титанові - 8,36; Вуглекислий барій -16,23. Поливу готують мокрим помелом фрити до залишку на решітці 0056 0,1-0,5%. Вологість шлікеру складів 30-34%, ЩІЛЬНІСТЬ 1,68-1 ,70Г/СМ 3 . Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоково Комп'ютерна верстка А. Рябко конвеєрній лінії впродовж 30-60 хвилин при температурі 980°С. Конкретні склади поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять знизити температурний коефіцієнт лінійного розширення (ТКЛР). Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту а саме - підвищується значення ТКЛР. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими спадами полив. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
