Будівельний блок “тирсалін”

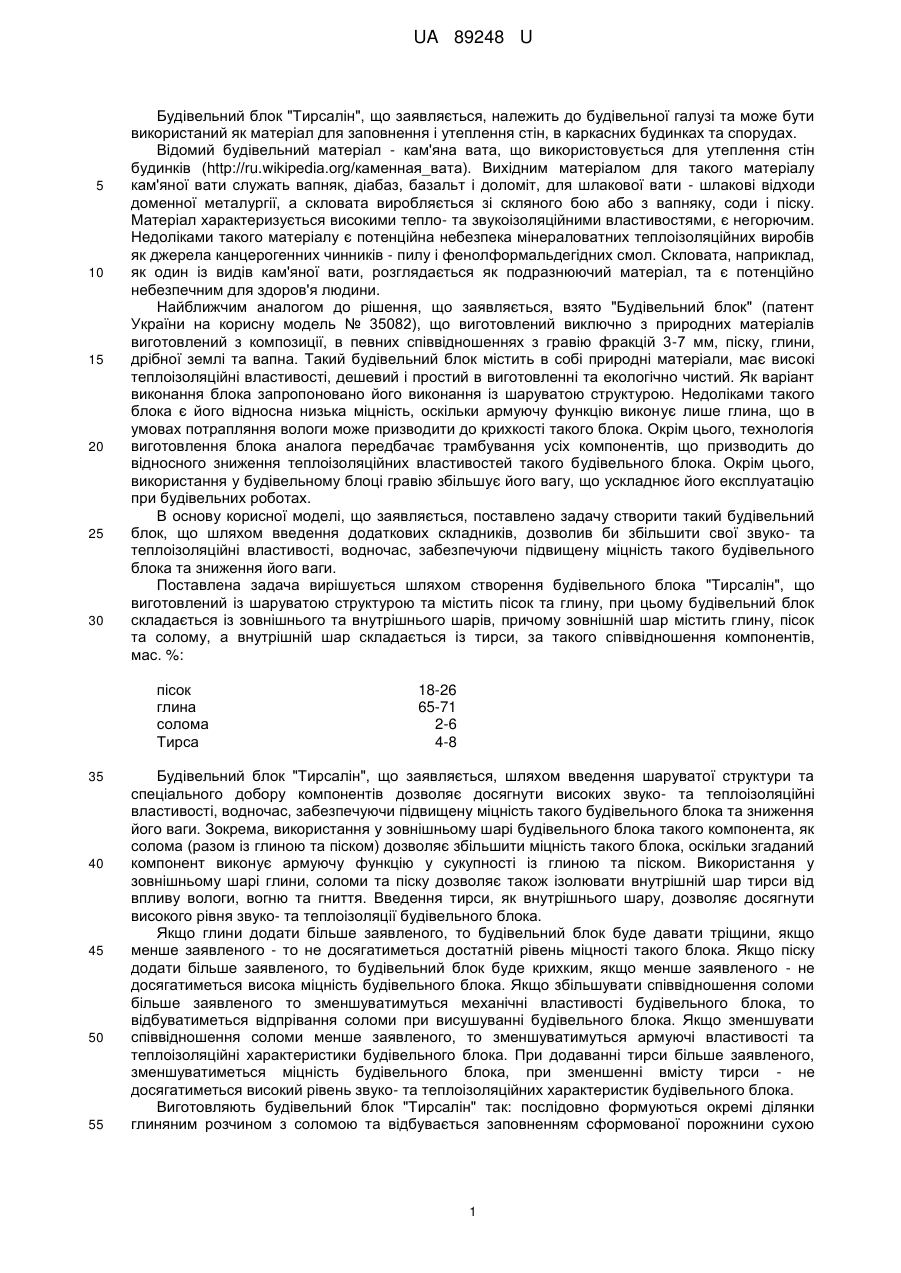

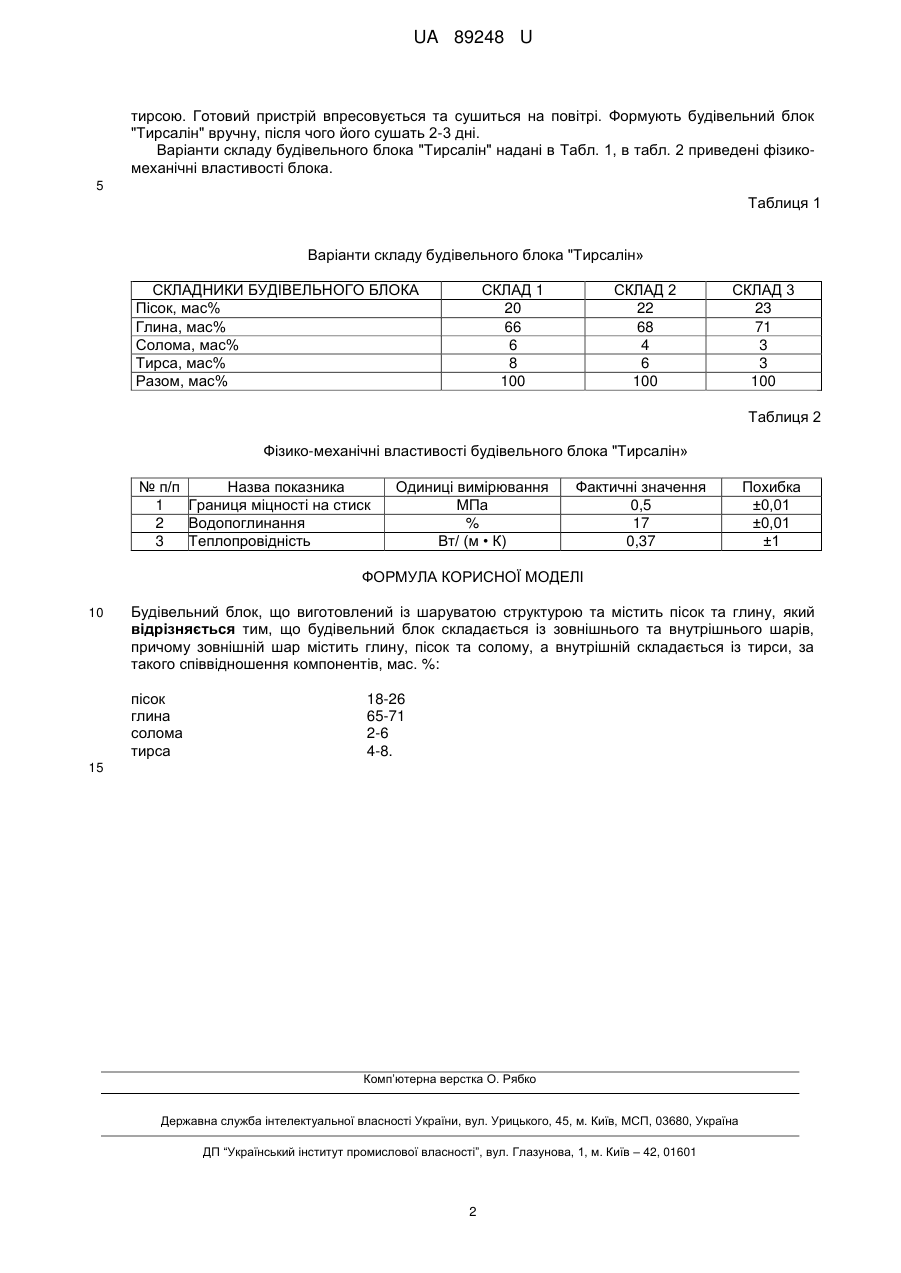

Реферат: UA 89248 U UA 89248 U 5 10 15 20 25 30 Будівельний блок "Тирсалін", що заявляється, належить до будівельної галузі та може бути використаний як матеріал для заповнення і утеплення стін, в каркасних будинках та спорудах. Відомий будівельний матеріал - кам'яна вата, що використовується для утеплення стін будинків (httр://ru.wіkіреdіа.оrg/каменная_вата). Вихідним матеріалом для такого матеріалу кам'яної вати служать вапняк, діабаз, базальт і доломіт, для шлакової вати - шлакові відходи доменної металургії, а скловата виробляється зі скляного бою або з вапняку, соди і піску. Матеріал характеризується високими тепло- та звукоізоляційними властивостями, є негорючим. Недоліками такого матеріалу є потенційна небезпека мінераловатних теплоізоляційних виробів як джерела канцерогенних чинників - пилу і фенолформальдегідних смол. Скловата, наприклад, як один із видів кам'яної вати, розглядається як подразнюючий матеріал, та є потенційно небезпечним для здоров'я людини. Найближчим аналогом до рішення, що заявляється, взято "Будівельний блок" (патент України на корисну модель № 35082), що виготовлений виключно з природних матеріалів виготовлений з композиції, в певних співвідношеннях з гравію фракцій 3-7 мм, піску, глини, дрібної землі та вапна. Такий будівельний блок містить в собі природні матеріали, має високі теплоізоляційні властивості, дешевий і простий в виготовленні та екологічно чистий. Як варіант виконання блока запропоновано його виконання із шаруватою структурою. Недоліками такого блока є його відносна низька міцність, оскільки армуючу функцію виконує лише глина, що в умовах потрапляння вологи може призводити до крихкості такого блока. Окрім цього, технологія виготовлення блока аналога передбачає трамбування усіх компонентів, що призводить до відносного зниження теплоізоляційних властивостей такого будівельного блока. Окрім цього, використання у будівельному блоці гравію збільшує його вагу, що ускладнює його експлуатацію при будівельних роботах. В основу корисної моделі, що заявляється, поставлено задачу створити такий будівельний блок, що шляхом введення додаткових складників, дозволив би збільшити свої звуко- та теплоізоляційні властивості, водночас, забезпечуючи підвищену міцність такого будівельного блока та зниження його ваги. Поставлена задача вирішується шляхом створення будівельного блока "Тирсалін", що виготовлений із шаруватою структурою та містить пісок та глину, при цьому будівельний блок складається із зовнішнього та внутрішнього шарів, причому зовнішній шар містить глину, пісок та солому, а внутрішній шар складається із тирси, за такого співвідношення компонентів, мас. %: пісок глина солома Тирса 35 40 45 50 55 18-26 65-71 2-6 4-8 Будівельний блок "Тирсалін", що заявляється, шляхом введення шаруватої структури та спеціального добору компонентів дозволяє досягнути високих звуко- та теплоізоляційні властивості, водночас, забезпечуючи підвищену міцність такого будівельного блока та зниження його ваги. Зокрема, використання у зовнішньому шарі будівельного блока такого компонента, як солома (разом із глиною та піском) дозволяє збільшити міцність такого блока, оскільки згаданий компонент виконує армуючу функцію у сукупності із глиною та піском. Використання у зовнішньому шарі глини, соломи та піску дозволяє також ізолювати внутрішній шар тирси від впливу вологи, вогню та гниття. Введення тирси, як внутрішнього шару, дозволяє досягнути високого рівня звуко- та теплоізоляції будівельного блока. Якщо глини додати більше заявленого, то будівельний блок буде давати тріщини, якщо менше заявленого - то не досягатиметься достатній рівень міцності такого блока. Якщо піску додати більше заявленого, то будівельний блок буде крихким, якщо менше заявленого - не досягатиметься висока міцність будівельного блока. Якщо збільшувати співвідношення соломи більше заявленого то зменшуватимуться механічні властивості будівельного блока, то відбуватиметься відпрівання соломи при висушуванні будівельного блока. Якщо зменшувати співвідношення соломи менше заявленого, то зменшуватимуться армуючі властивості та теплоізоляційні характеристики будівельного блока. При додаванні тирси більше заявленого, зменшуватиметься міцність будівельного блока, при зменшенні вмісту тирси - не досягатиметься високий рівень звуко- та теплоізоляційних характеристик будівельного блока. Виготовляють будівельний блок "Тирсалін" так: послідовно формуються окремі ділянки глиняним розчином з соломою та відбувається заповненням сформованої порожнини сухою 1 UA 89248 U тирсою. Готовий пристрій впресовується та сушиться на повітрі. Формують будівельний блок "Тирсалін" вручну, після чого його сушать 2-3 дні. Варіанти складу будівельного блока "Тирсалін" надані в Табл. 1, в табл. 2 приведені фізикомеханічні властивості блока. 5 Таблиця 1 Варіанти складу будівельного блока "Тирсалін» СКЛАДНИКИ БУДІВЕЛЬНОГО БЛОКА Пісок, мас% Глина, мас% Солома, мас% Тирса, мас% Разом, мас% СКЛАД 1 20 66 6 8 100 СКЛАД 2 22 68 4 6 100 СКЛАД 3 23 71 3 3 100 Таблиця 2 Фізико-механічні властивості будівельного блока "Тирсалін» № п/п Назва показника 1 Границя міцності на стиск 2 Водопоглинання 3 Теплопровідність Одиниці вимірювання МПа % Вт/ (м • К) Фактичні значення 0,5 17 0,37 Похибка ±0,01 ±0,01 ±1 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Будівельний блок, що виготовлений із шаруватою структурою та містить пісок та глину, який відрізняється тим, що будівельний блок складається із зовнішнього та внутрішнього шарів, причому зовнішній шар містить глину, пісок та солому, а внутрішній складається із тирси, за такого співвідношення компонентів, мас. %: пісок глина солома тирса 18-26 65-71 2-6 4-8. 15 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
