Облицювальна об’ємна панель

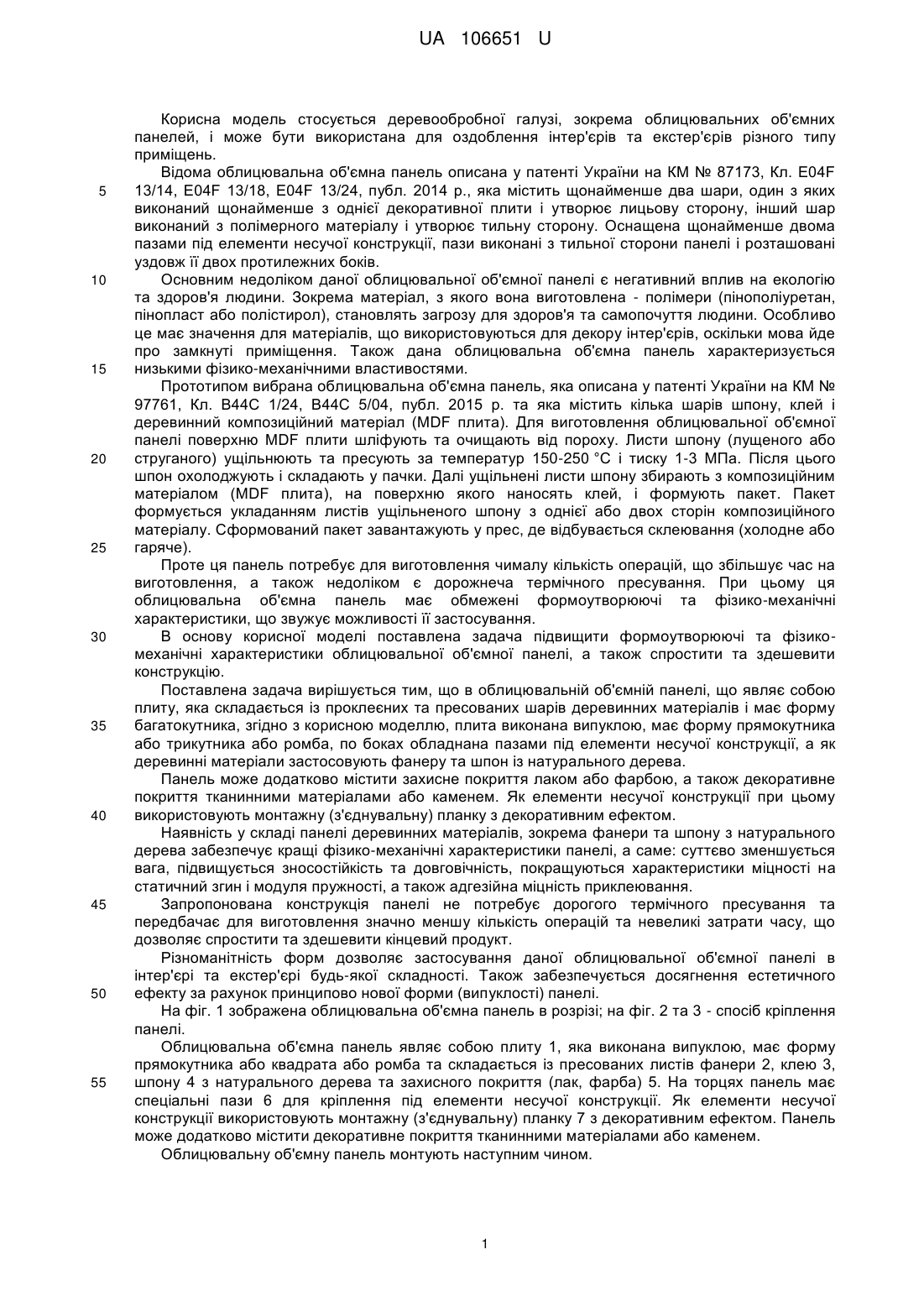

Реферат: Облицювальна об'ємна панель, що являє собою плиту, яка складається із проклеєних та пресованих шарів деревинних матеріалів і має форму багатокутника, причому плита виконана випуклою, має форму прямокутника або трикутника, або ромба, по боках обладнана пазами під елементи несучої конструкції, а як деревинні матеріали застосовують фанеру та шпон із натурального дерева. UA 106651 U (54) ОБЛИЦЮВАЛЬНА ОБ'ЄМНА ПАНЕЛЬ UA 106651 U UA 106651 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується деревообробної галузі, зокрема облицювальних об'ємних панелей, і може бути використана для оздоблення інтер'єрів та екстер'єрів різного типу приміщень. Відома облицювальна об'ємна панель описана у патенті України на КМ № 87173, Кл. E04F 13/14, E04F 13/18, E04F 13/24, публ. 2014 p., яка містить щонайменше два шари, один з яких виконаний щонайменше з однієї декоративної плити і утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону. Оснащена щонайменше двома пазами під елементи несучої конструкції, пази виконані з тильної сторони панелі і розташовані уздовж її двох протилежних боків. Основним недоліком даної облицювальної об'ємної панелі є негативний вплив на екологію та здоров'я людини. Зокрема матеріал, з якого вона виготовлена - полімери (пінополіуретан, пінопласт або полістирол), становлять загрозу для здоров'я та самопочуття людини. Особливо це має значення для матеріалів, що використовуються для декору інтер'єрів, оскільки мова йде про замкнуті приміщення. Також дана облицювальна об'ємна панель характеризується низькими фізико-механічними властивостями. Прототипом вибрана облицювальна об'ємна панель, яка описана у патенті України на КМ № 97761, Кл. В44С 1/24, В44С 5/04, публ. 2015 р. та яка містить кілька шарів шпону, клей і деревинний композиційний матеріал (MDF плита). Для виготовлення облицювальної об'ємної панелі поверхню MDF плити шліфують та очищають від пороху. Листи шпону (лущеного або струганого) ущільнюють та пресують за температур 150-250 °C і тиску 1-3 МПа. Після цього шпон охолоджують і складають у пачки. Далі ущільнені листи шпону збирають з композиційним матеріалом (MDF плита), на поверхню якого наносять клей, і формують пакет. Пакет формується укладанням листів ущільненого шпону з однієї або двох сторін композиційного матеріалу. Сформований пакет завантажують у прес, де відбувається склеювання (холодне або гаряче). Проте ця панель потребує для виготовлення чималу кількість операцій, що збільшує час на виготовлення, а також недоліком є дорожнеча термічного пресування. При цьому ця облицювальна об'ємна панель має обмежені формоутворюючі та фізико-механічні характеристики, що звужує можливості її застосування. В основу корисної моделі поставлена задача підвищити формоутворюючі та фізикомеханічні характеристики облицювальної об'ємної панелі, а також спростити та здешевити конструкцію. Поставлена задача вирішується тим, що в облицювальній об'ємній панелі, що являє собою плиту, яка складається із проклеєних та пресованих шарів деревинних матеріалів і має форму багатокутника, згідно з корисною моделлю, плита виконана випуклою, має форму прямокутника або трикутника або ромба, по боках обладнана пазами під елементи несучої конструкції, а як деревинні матеріали застосовують фанеру та шпон із натурального дерева. Панель може додатково містити захисне покриття лаком або фарбою, а також декоративне покриття тканинними матеріалами або каменем. Як елементи несучої конструкції при цьому використовують монтажну (з'єднувальну) планку з декоративним ефектом. Наявність у складі панелі деревинних матеріалів, зокрема фанери та шпону з натурального дерева забезпечує кращі фізико-механічні характеристики панелі, а саме: суттєво зменшується вага, підвищується зносостійкість та довговічність, покращуються характеристики міцності на статичний згин і модуля пружності, а також адгезійна міцність приклеювання. Запропонована конструкція панелі не потребує дорогого термічного пресування та передбачає для виготовлення значно меншу кількість операцій та невеликі затрати часу, що дозволяє спростити та здешевити кінцевий продукт. Різноманітність форм дозволяє застосування даної облицювальної об'ємної панелі в інтер'єрі та екстер'єрі будь-якої складності. Також забезпечується досягнення естетичного ефекту за рахунок принципово нової форми (випуклості) панелі. На фіг. 1 зображена облицювальна об'ємна панель в розрізі; на фіг. 2 та 3 - спосіб кріплення панелі. Облицювальна об'ємна панель являє собою плиту 1, яка виконана випуклою, має форму прямокутника або квадрата або ромба та складається із пресованих листів фанери 2, клею 3, шпону 4 з натурального дерева та захисного покриття (лак, фарба) 5. На торцях панель має спеціальні пази 6 для кріплення під елементи несучої конструкції. Як елементи несучої конструкції використовують монтажну (з'єднувальну) планку 7 з декоративним ефектом. Панель може додатково містити декоративне покриття тканинними матеріалами або каменем. Облицювальну об'ємну панель монтують наступним чином. 1 UA 106651 U 5 10 Монтують панель за допомогою монтажної (з'єднувальної) планки 7, яка входить у пази 6 панелі. Монтажну планку 7 кріплять на клей та цвяхи пневмопістолетом до основи, що являє собою OSB плиту або фанеру (мінімум 10 мм). При цьому щільність прилягання панелей задається розміром монтажної планки 7. Монтажна планка 8 може мати різне декоративне покриття та може проглядатись поміж панелями і виконувати роль декоративного елемента. Заявлена облицювальна об'ємна панель може бути серійно виготовлена в умовах промислового виробництва з використанням наявного обладнання, сучасних матеріалів і технологій, які забезпечують необхідну якість. Облицювальна об'ємна панель характеризується високими фізико-механічними показниками і привабливим зовнішнім виглядом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Облицювальна об'ємна панель, що являє собою плиту, яка складається із проклеєних та пресованих шарів деревинних матеріалів і має форму багатокутника, яка відрізняється тим, що плита виконана випуклою, має форму прямокутника або трикутника, або ромба, по боках обладнана пазами під елементи несучої конструкції, а як деревинні матеріали застосовують фанеру та шпон із натурального дерева. 2. Панель за п. 1, яка відрізняється тим, що додатково містить захисне покриття. 3. Панель за п. 2, яка відрізняється тим, що як захисне покриття використовують лак або фарбу. 4. Панель за п. 1, яка відрізняється тим, що додатково містить декоративне покриття. 5. Панель за п. 4, яка відрізняється тим, що як декоративне покриття використовують тканинні матеріали або камінь. 2 UA 106651 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
