Облицювальна панель

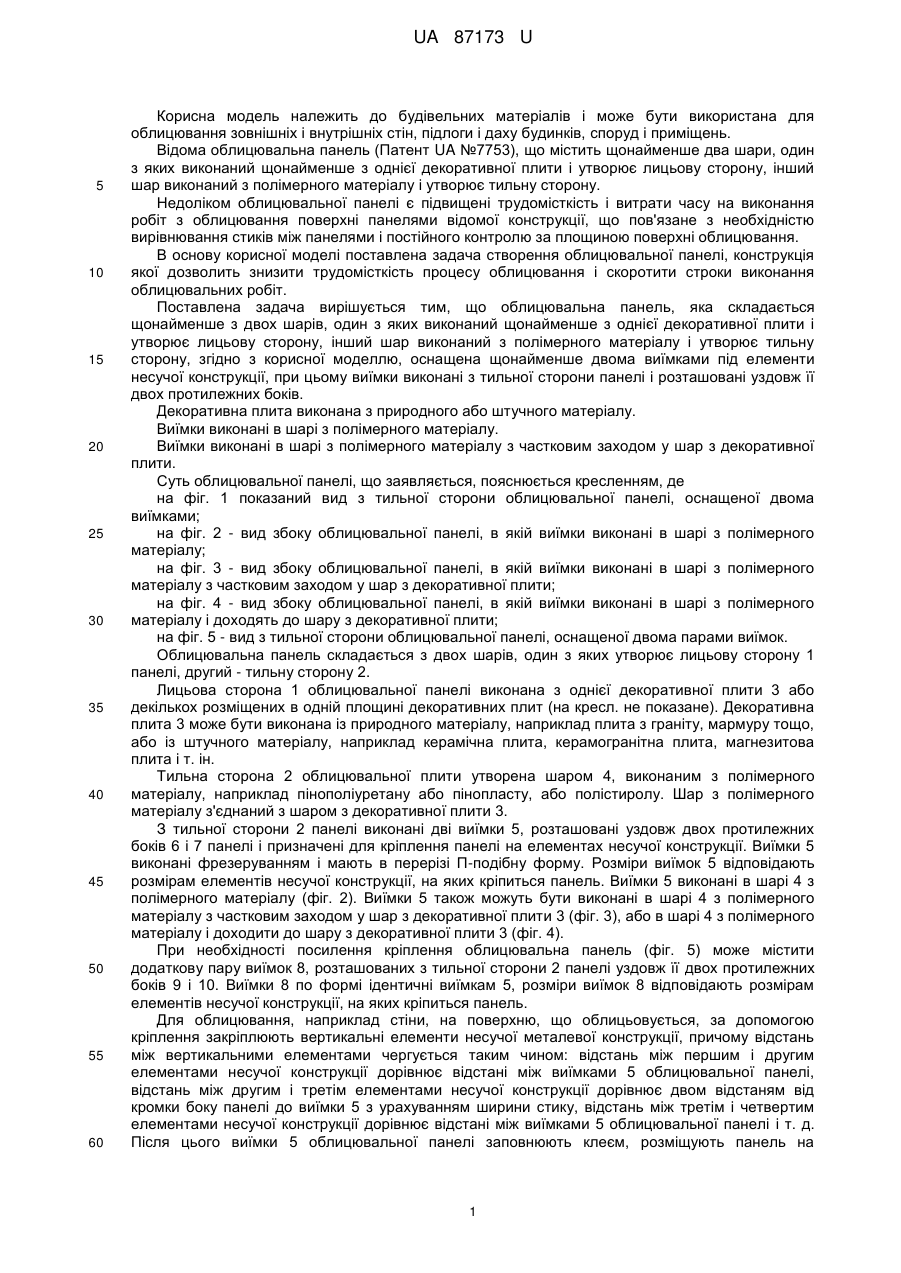

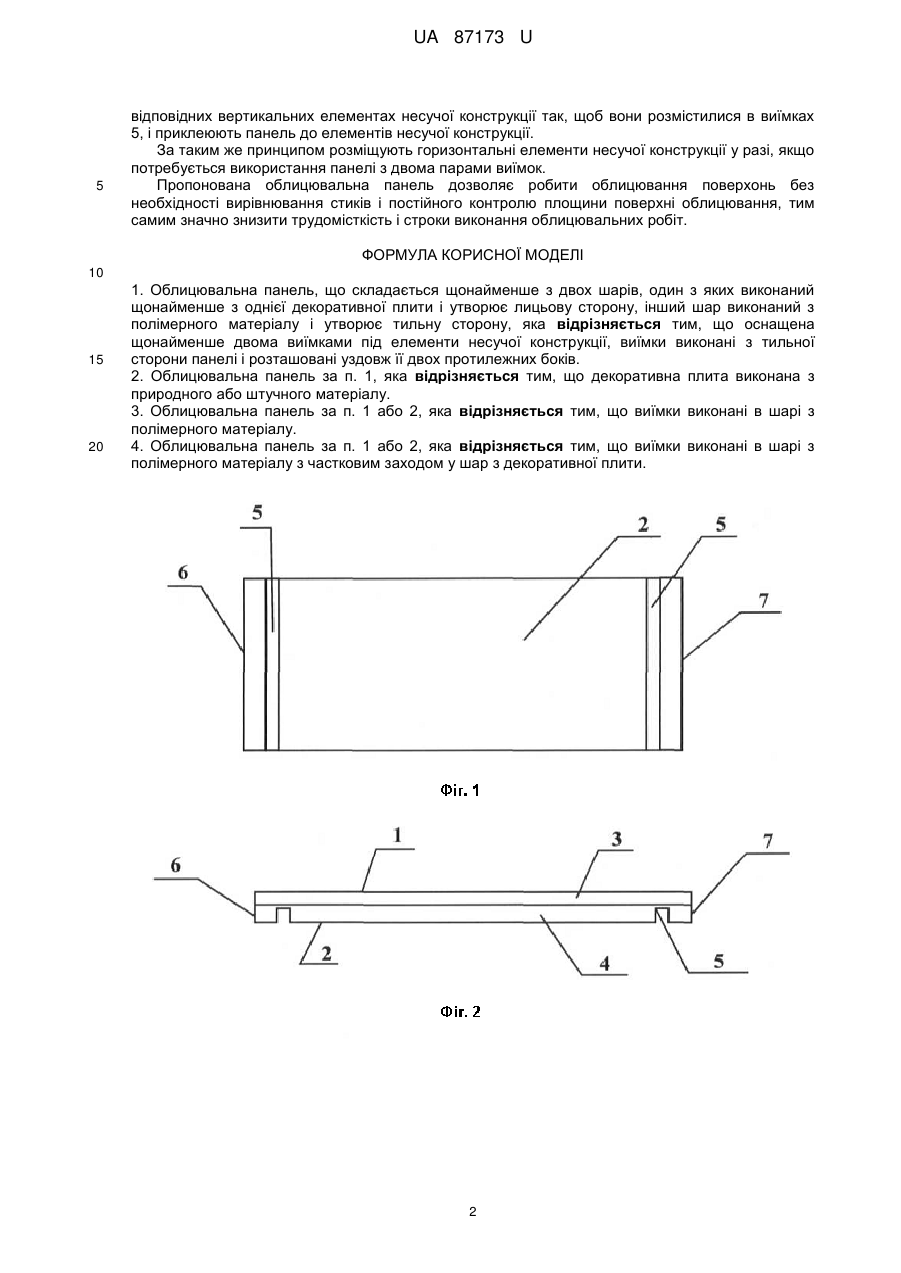

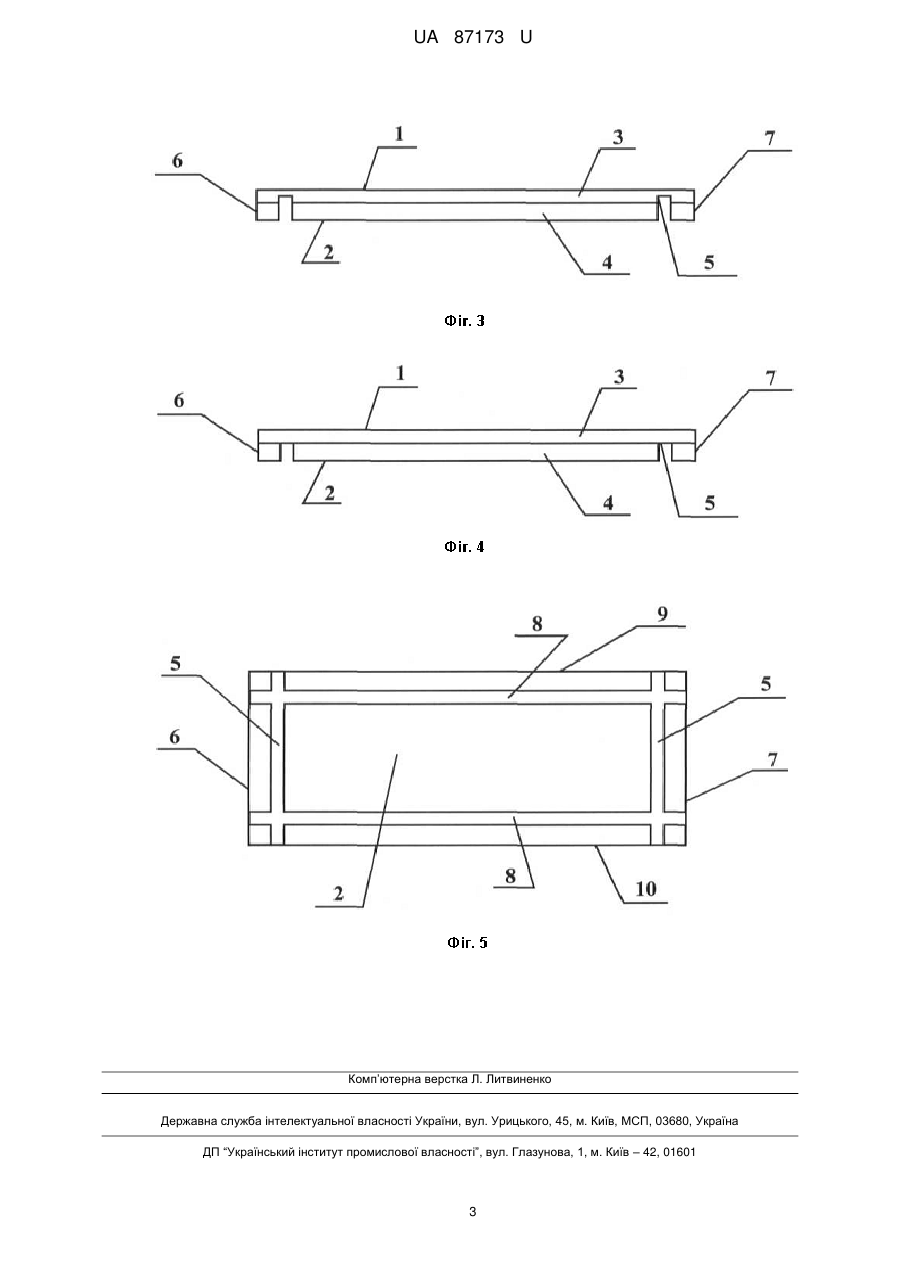

Реферат: Облицювальна панель містить щонайменше два шари, один з яких виконаний щонайменше з однієї декоративної плити і утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону. Оснащена щонайменше двома виїмками під елементи несучої конструкції, виїмки виконані з тильної сторони панелі і розташовані уздовж її двох протилежних боків. UA 87173 U (54) ОБЛИЦЮВАЛЬНА ПАНЕЛЬ UA 87173 U UA 87173 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних матеріалів і може бути використана для облицювання зовнішніх і внутрішніх стін, підлоги і даху будинків, споруд і приміщень. Відома облицювальна панель (Патент UA №7753), що містить щонайменше два шари, один з яких виконаний щонайменше з однієї декоративної плити і утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону. Недоліком облицювальної панелі є підвищені трудомісткість і витрати часу на виконання робіт з облицювання поверхні панелями відомої конструкції, що пов'язане з необхідністю вирівнювання стиків між панелями і постійного контролю за площиною поверхні облицювання. В основу корисної моделі поставлена задача створення облицювальної панелі, конструкція якої дозволить знизити трудомісткість процесу облицювання і скоротити строки виконання облицювальних робіт. Поставлена задача вирішується тим, що облицювальна панель, яка складається щонайменше з двох шарів, один з яких виконаний щонайменше з однієї декоративної плити і утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону, згідно з корисної моделлю, оснащена щонайменше двома виїмками під елементи несучої конструкції, при цьому виїмки виконані з тильної сторони панелі і розташовані уздовж її двох протилежних боків. Декоративна плита виконана з природного або штучного матеріалу. Виїмки виконані в шарі з полімерного матеріалу. Виїмки виконані в шарі з полімерного матеріалу з частковим заходом у шар з декоративної плити. Суть облицювальної панелі, що заявляється, пояснюється кресленням, де на фіг. 1 показаний вид з тильної сторони облицювальної панелі, оснащеної двома виїмками; на фіг. 2 - вид збоку облицювальної панелі, в якій виїмки виконані в шарі з полімерного матеріалу; на фіг. 3 - вид збоку облицювальної панелі, в якій виїмки виконані в шарі з полімерного матеріалу з частковим заходом у шар з декоративної плити; на фіг. 4 - вид збоку облицювальної панелі, в якій виїмки виконані в шарі з полімерного матеріалу і доходять до шару з декоративної плити; на фіг. 5 - вид з тильної сторони облицювальної панелі, оснащеної двома парами виїмок. Облицювальна панель складається з двох шарів, один з яких утворює лицьову сторону 1 панелі, другий - тильну сторону 2. Лицьова сторона 1 облицювальної панелі виконана з однієї декоративної плити 3 або декількох розміщених в одній площині декоративних плит (на кресл. не показане). Декоративна плита 3 може бути виконана із природного матеріалу, наприклад плита з граніту, мармуру тощо, або із штучного матеріалу, наприклад керамічна плита, керамогранітна плита, магнезитова плита і т. ін. Тильна сторона 2 облицювальної плити утворена шаром 4, виконаним з полімерного матеріалу, наприклад пінополіуретану або пінопласту, або полістиролу. Шар з полімерного матеріалу з'єднаний з шаром з декоративної плити 3. З тильної сторони 2 панелі виконані дві виїмки 5, розташовані уздовж двох протилежних боків 6 і 7 панелі і призначені для кріплення панелі на елементах несучої конструкції. Виїмки 5 виконані фрезеруванням і мають в перерізі П-подібну форму. Розміри виїмок 5 відповідають розмірам елементів несучої конструкції, на яких кріпиться панель. Виїмки 5 виконані в шарі 4 з полімерного матеріалу (фіг. 2). Виїмки 5 також можуть бути виконані в шарі 4 з полімерного матеріалу з частковим заходом у шар з декоративної плити 3 (фіг. 3), або в шарі 4 з полімерного матеріалу і доходити до шару з декоративної плити 3 (фіг. 4). При необхідності посилення кріплення облицювальна панель (фіг. 5) може містити додаткову пару виїмок 8, розташованих з тильної сторони 2 панелі уздовж її двох протилежних боків 9 і 10. Виїмки 8 по формі ідентичні виїмкам 5, розміри виїмок 8 відповідають розмірам елементів несучої конструкції, на яких кріпиться панель. Для облицювання, наприклад стіни, на поверхню, що облицьовується, за допомогою кріплення закріплюють вертикальні елементи несучої металевої конструкції, причому відстань між вертикальними елементами чергується таким чином: відстань між першим і другим елементами несучої конструкції дорівнює відстані між виїмками 5 облицювальної панелі, відстань між другим і третім елементами несучої конструкції дорівнює двом відстаням від кромки боку панелі до виїмки 5 з урахуванням ширини стику, відстань між третім і четвертим елементами несучої конструкції дорівнює відстані між виїмками 5 облицювальної панелі і т. д. Після цього виїмки 5 облицювальної панелі заповнюють клеєм, розміщують панель на 1 UA 87173 U 5 відповідних вертикальних елементах несучої конструкції так, щоб вони розмістилися в виїмках 5, і приклеюють панель до елементів несучої конструкції. За таким же принципом розміщують горизонтальні елементи несучої конструкції у разі, якщо потребується використання панелі з двома парами виїмок. Пропонована облицювальна панель дозволяє робити облицювання поверхонь без необхідності вирівнювання стиків і постійного контролю площини поверхні облицювання, тим самим значно знизити трудомісткість і строки виконання облицювальних робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Облицювальна панель, що складається щонайменше з двох шарів, один з яких виконаний щонайменше з однієї декоративної плити і утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону, яка відрізняється тим, що оснащена щонайменше двома виїмками під елементи несучої конструкції, виїмки виконані з тильної сторони панелі і розташовані уздовж її двох протилежних боків. 2. Облицювальна панель за п. 1, яка відрізняється тим, що декоративна плита виконана з природного або штучного матеріалу. 3. Облицювальна панель за п. 1 або 2, яка відрізняється тим, що виїмки виконані в шарі з полімерного матеріалу. 4. Облицювальна панель за п. 1 або 2, яка відрізняється тим, що виїмки виконані в шарі з полімерного матеріалу з частковим заходом у шар з декоративної плити. 2 UA 87173 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
