Пристрій для миття коренебульбоплодів

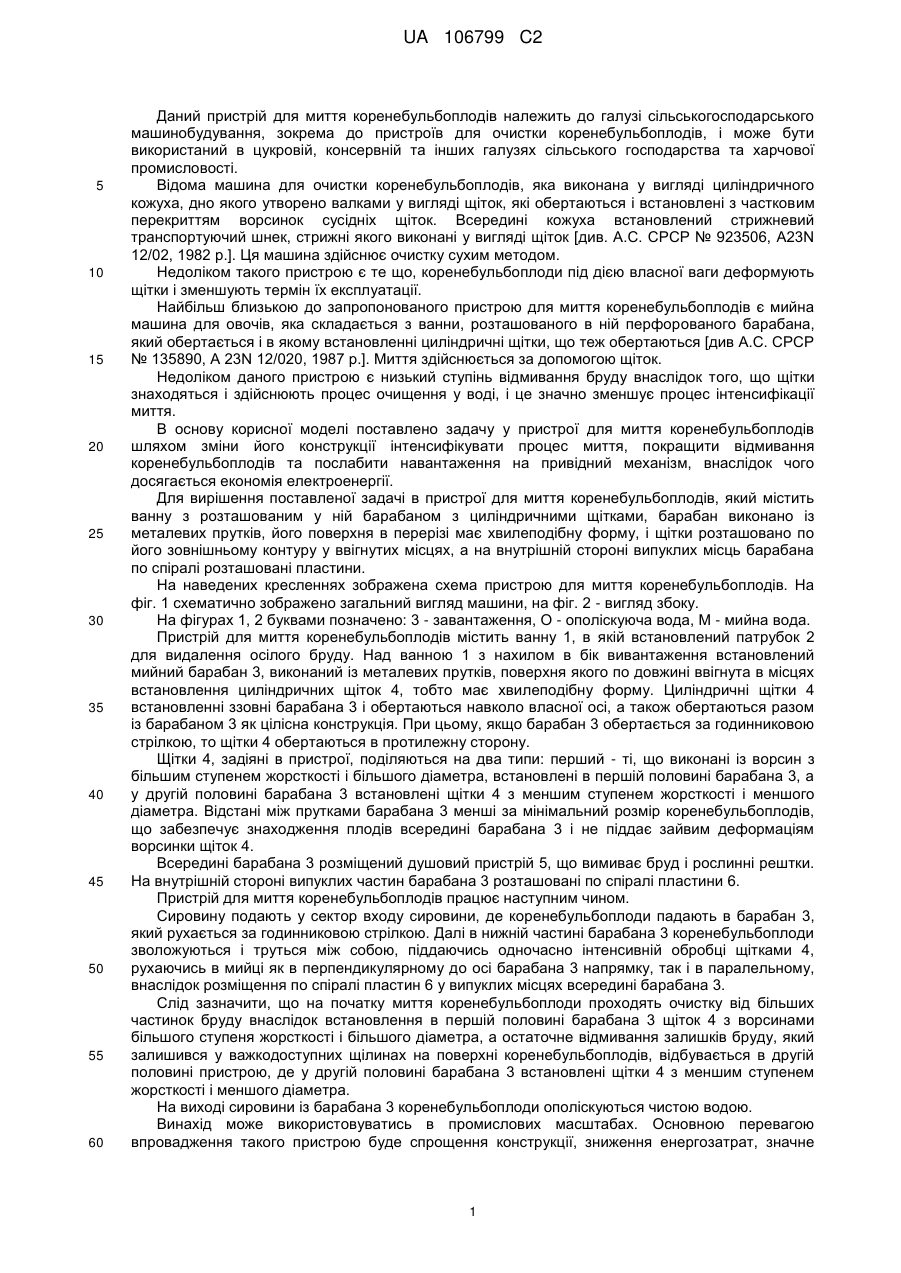

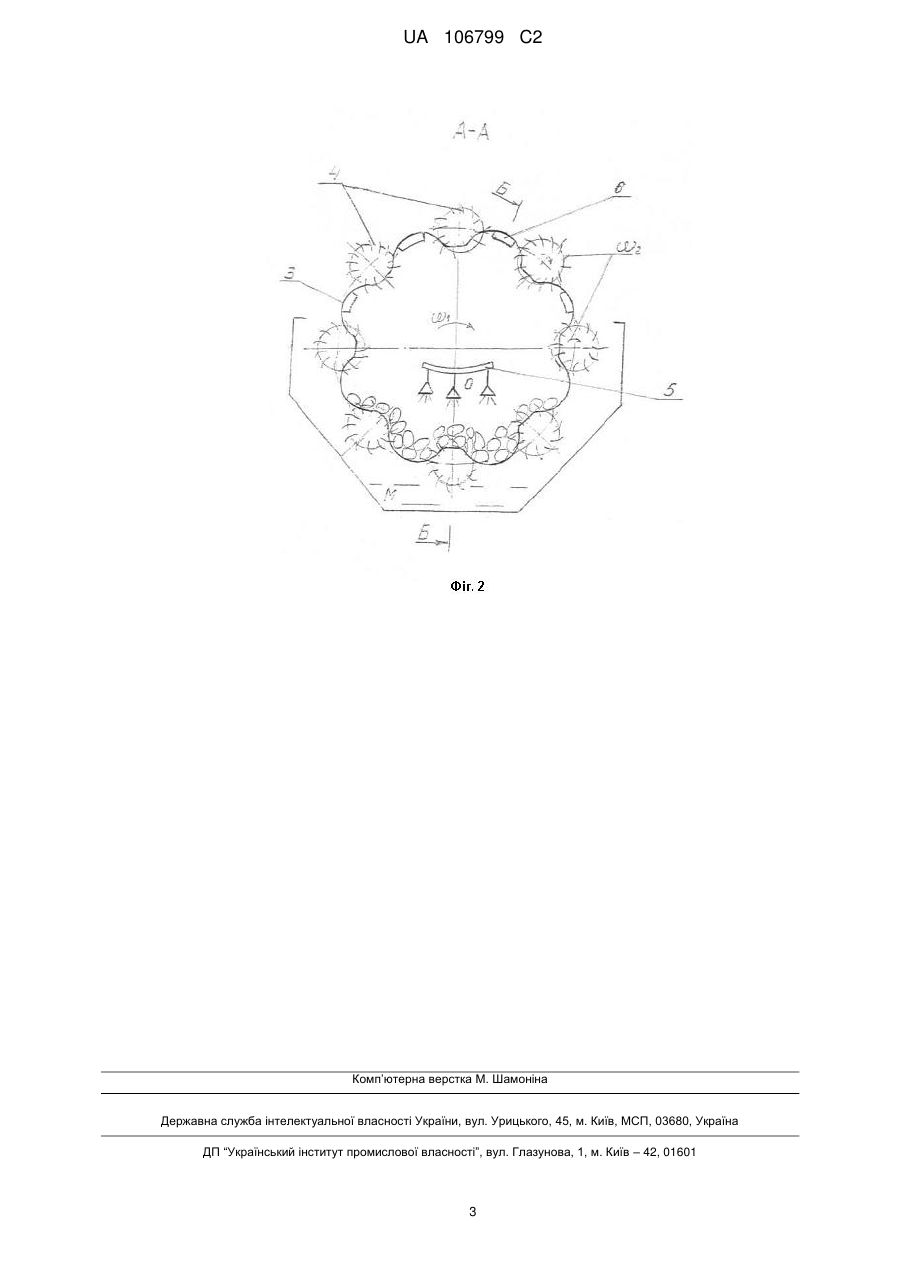

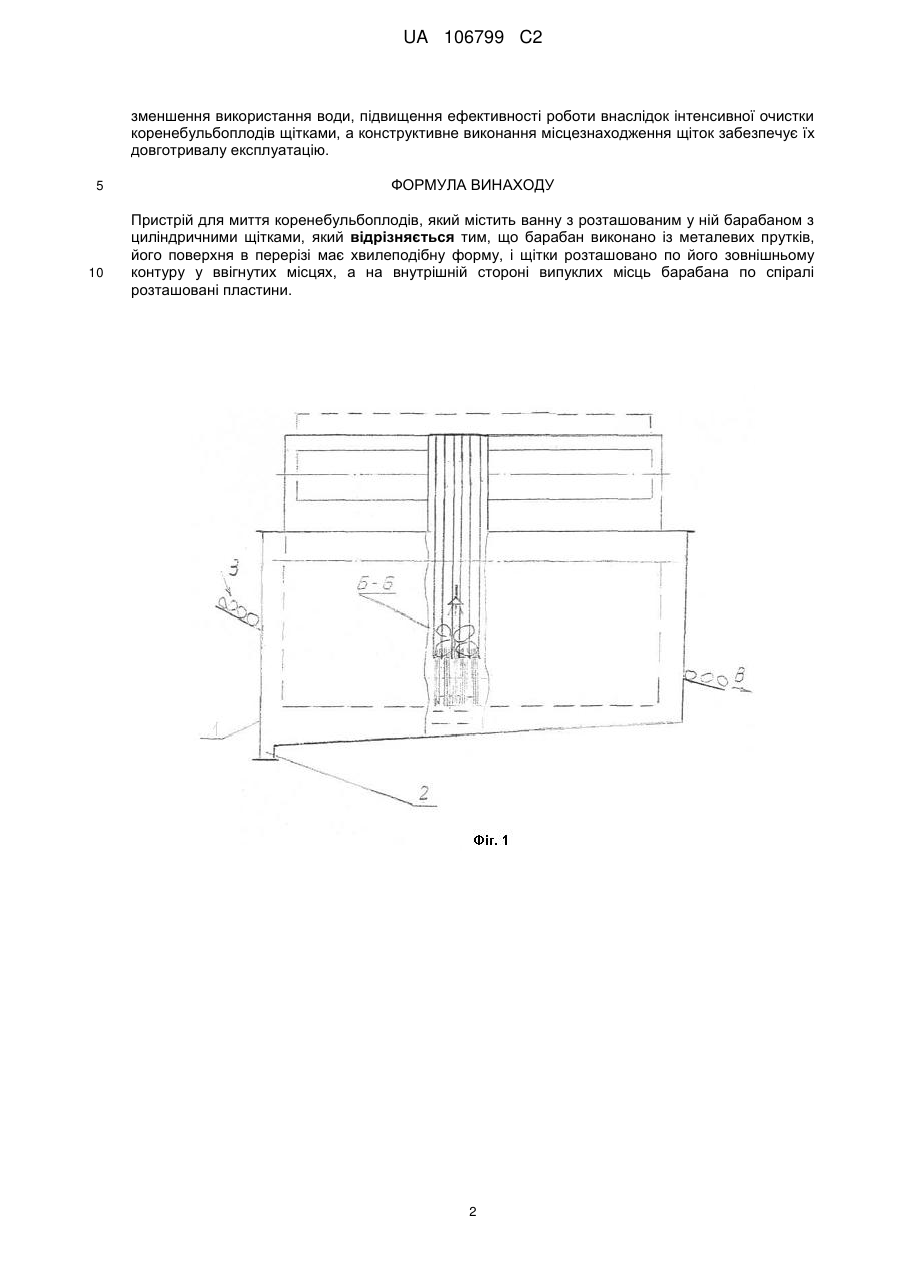

Реферат: Винахід належить до пристрою для миття коренебульбоплодів, який містить ванну з розташованим у ній барабаном з циліндричними щітками. Новим у ньому є те, що барабан виконано із металевих прутків, його поверхня в перерізі має хвилеподібну форму, і щітки розташовано по його зовнішньому контуру у ввігнутих місцях, а на внутрішній стороні випуклих місць барабана по спіралі розташовані пластини. UA 106799 C2 (12) UA 106799 C2 UA 106799 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний пристрій для миття коренебульбоплодів належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв для очистки коренебульбоплодів, і може бути використаний в цукровій, консервній та інших галузях сільського господарства та харчової промисловості. Відома машина для очистки коренебульбоплодів, яка виконана у вигляді циліндричного кожуха, дно якого утворено валками у вигляді щіток, які обертаються і встановлені з частковим перекриттям ворсинок сусідніх щіток. Всередині кожуха встановлений стрижневий транспортуючий шнек, стрижні якого виконані у вигляді щіток [див. А.С. СРСР № 923506, А23N 12/02, 1982 р.]. Ця машина здійснює очистку сухим методом. Недоліком такого пристрою є те що, коренебульбоплоди під дією власної ваги деформують щітки і зменшують термін їх експлуатації. Найбільш близькою до запропонованого пристрою для миття коренебульбоплодів є мийна машина для овочів, яка складається з ванни, розташованого в ній перфорованого барабана, який обертається і в якому встановленні циліндричні щітки, що теж обертаються [див А.С. СРСР № 135890, А 23N 12/020, 1987 р.]. Миття здійснюється за допомогою щіток. Недоліком даного пристрою є низький ступінь відмивання бруду внаслідок того, що щітки знаходяться і здійснюють процес очищення у воді, і це значно зменшує процес інтенсифікації миття. В основу корисної моделі поставлено задачу у пристрої для миття коренебульбоплодів шляхом зміни його конструкції інтенсифікувати процес миття, покращити відмивання коренебульбоплодів та послабити навантаження на привідний механізм, внаслідок чого досягається економія електроенергії. Для вирішення поставленої задачі в пристрої для миття коренебульбоплодів, який містить ванну з розташованим у ній барабаном з циліндричними щітками, барабан виконано із металевих прутків, його поверхня в перерізі має хвилеподібну форму, і щітки розташовано по його зовнішньому контуру у ввігнутих місцях, а на внутрішній стороні випуклих місць барабана по спіралі розташовані пластини. На наведених кресленнях зображена схема пристрою для миття коренебульбоплодів. На фіг. 1 схематично зображено загальний вигляд машини, на фіг. 2 - вигляд збоку. На фігурах 1, 2 буквами позначено: 3 - завантаження, О - ополіскуюча вода, М - мийна вода. Пристрій для миття коренебульбоплодів містить ванну 1, в якій встановлений патрубок 2 для видалення осілого бруду. Над ванною 1 з нахилом в бік вивантаження встановлений мийний барабан 3, виконаний із металевих прутків, поверхня якого по довжині ввігнута в місцях встановлення циліндричних щіток 4, тобто має хвилеподібну форму. Циліндричні щітки 4 встановленні ззовні барабана 3 і обертаються навколо власної осі, а також обертаються разом із барабаном 3 як цілісна конструкція. При цьому, якщо барабан 3 обертається за годинниковою стрілкою, то щітки 4 обертаються в протилежну сторону. Щітки 4, задіяні в пристрої, поділяються на два типи: перший - ті, що виконані із ворсин з більшим ступенем жорсткості і більшого діаметра, встановлені в першій половині барабана 3, а у другій половині барабана 3 встановлені щітки 4 з меншим ступенем жорсткості і меншого діаметра. Відстані між прутками барабана 3 менші за мінімальний розмір коренебульбоплодів, що забезпечує знаходження плодів всередині барабана 3 і не піддає зайвим деформаціям ворсинки щіток 4. Всередині барабана 3 розміщений душовий пристрій 5, що вимиває бруд і рослинні рештки. На внутрішній стороні випуклих частин барабана 3 розташовані по спіралі пластини 6. Пристрій для миття коренебульбоплодів працює наступним чином. Сировину подають у сектор входу сировини, де коренебульбоплоди падають в барабан 3, який рухається за годинниковою стрілкою. Далі в нижній частині барабана 3 коренебульбоплоди зволожуються і труться між собою, піддаючись одночасно інтенсивній обробці щітками 4, рухаючись в мийці як в перпендикулярному до осі барабана 3 напрямку, так і в паралельному, внаслідок розміщення по спіралі пластин 6 у випуклих місцях всередині барабана 3. Слід зазначити, що на початку миття коренебульбоплоди проходять очистку від більших частинок бруду внаслідок встановлення в першій половині барабана 3 щіток 4 з ворсинами більшого ступеня жорсткості і більшого діаметра, а остаточне відмивання залишків бруду, який залишився у важкодоступних щілинах на поверхні коренебульбоплодів, відбувається в другій половині пристрою, де у другій половині барабана 3 встановлені щітки 4 з меншим ступенем жорсткості і меншого діаметра. На виході сировини із барабана 3 коренебульбоплоди ополіскуються чистою водою. Винахід може використовуватись в промислових масштабах. Основною перевагою впровадження такого пристрою буде спрощення конструкції, зниження енергозатрат, значне 1 UA 106799 C2 зменшення використання води, підвищення ефективності роботи внаслідок інтенсивної очистки коренебульбоплодів щітками, а конструктивне виконання місцезнаходження щіток забезпечує їх довготривалу експлуатацію. 5 10 ФОРМУЛА ВИНАХОДУ Пристрій для миття коренебульбоплодів, який містить ванну з розташованим у ній барабаном з циліндричними щітками, який відрізняється тим, що барабан виконано із металевих прутків, його поверхня в перерізі має хвилеподібну форму, і щітки розташовано по його зовнішньому контуру у ввігнутих місцях, а на внутрішній стороні випуклих місць барабана по спіралі розташовані пластини. 2 UA 106799 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
