Грохот для вологих сипких матеріалів

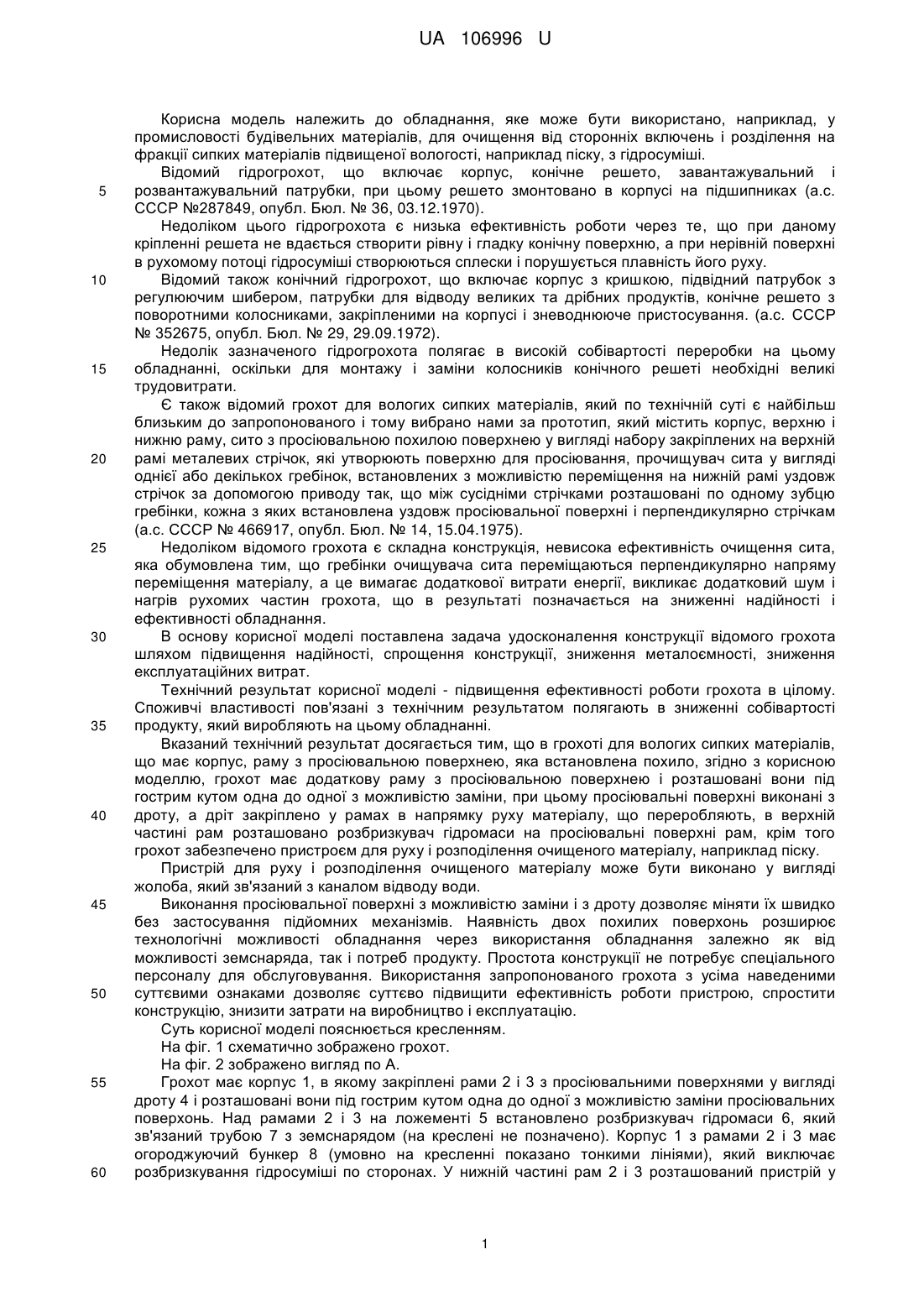

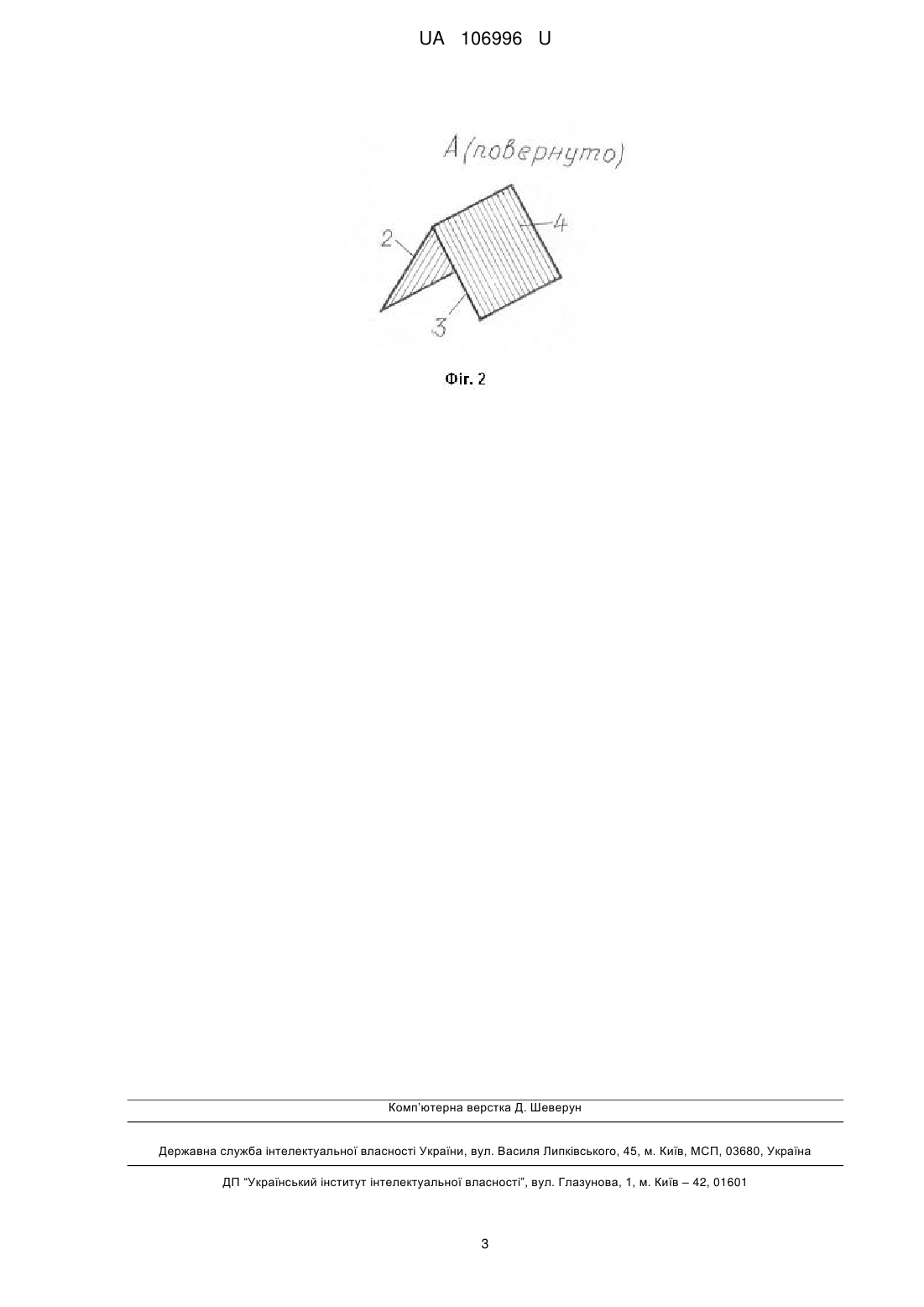

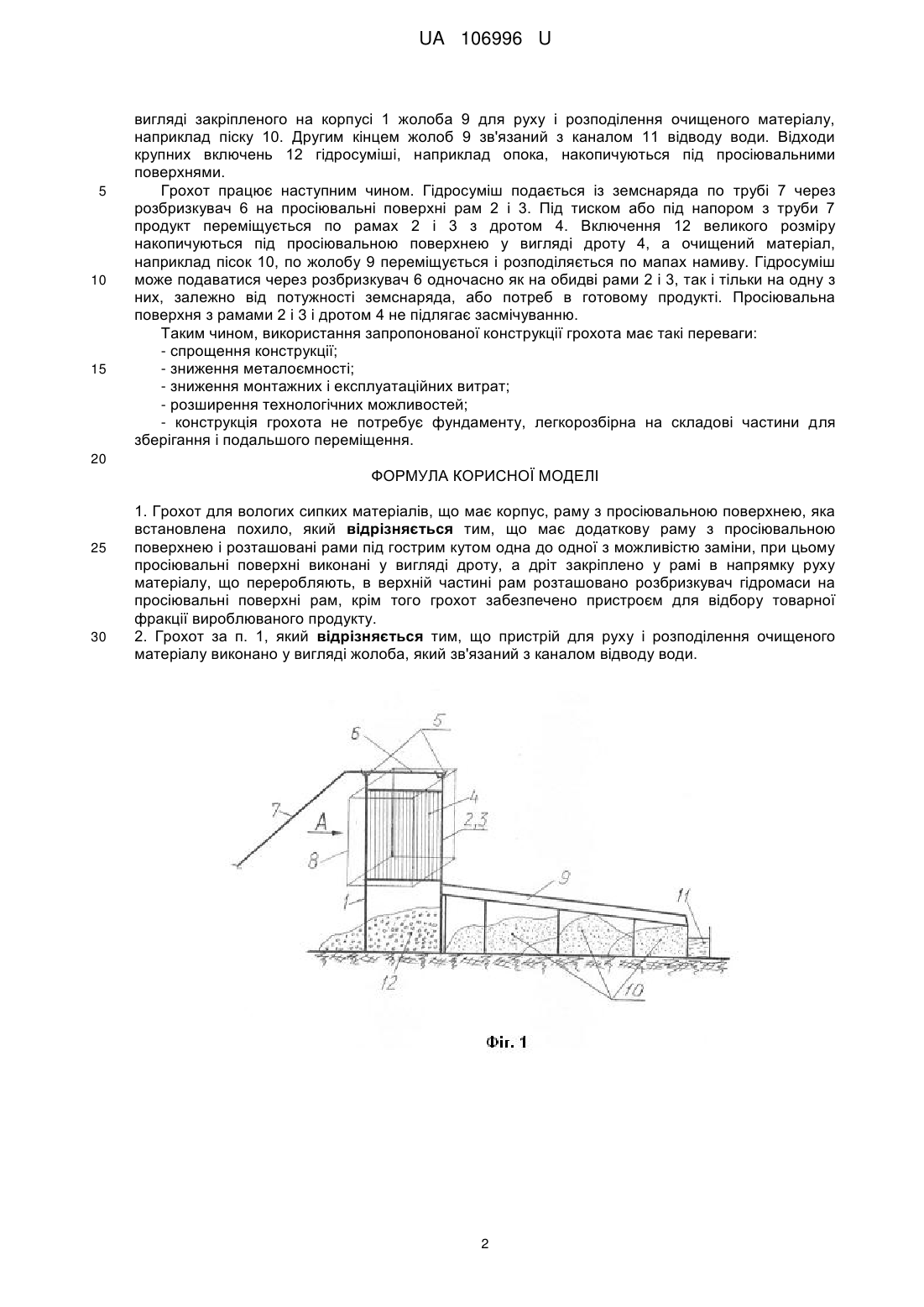

Реферат: Грохот для вологих сипких матеріалів має корпус, раму з просіювальною поверхнею, яка встановлена похило. Грохот має додаткову раму з просіювальною поверхнею і розташовані рами під гострим кутом одна до одної з можливістю заміни. Просіювальні поверхні виконані у вигляді дроту, а дріт закріплено у рамі в напрямку руху матеріалу, що переробляють. В верхній частині рам розташовано розбризкувач гідромаси на просіювальні поверхні рам. Грохот забезпечено пристроєм для відбору товарної фракції вироблюваного продукту. UA 106996 U (12) UA 106996 U UA 106996 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання, яке може бути використано, наприклад, у промисловості будівельних матеріалів, для очищення від сторонніх включень і розділення на фракції сипких матеріалів підвищеної вологості, наприклад піску, з гідросуміші. Відомий гідрогрохот, що включає корпус, конічне решето, завантажувальний і розвантажувальний патрубки, при цьому решето змонтовано в корпусі на підшипниках (а.с. СССР №287849, опубл. Бюл. № 36, 03.12.1970). Недоліком цього гідрогрохота є низька ефективність роботи через те, що при даному кріпленні решета не вдається створити рівну і гладку конічну поверхню, а при нерівній поверхні в рухомому потоці гідросуміші створюються сплески і порушується плавність його руху. Відомий також конічний гідрогрохот, що включає корпус з кришкою, підвідний патрубок з регулюючим шибером, патрубки для відводу великих та дрібних продуктів, конічне решето з поворотними колосниками, закріпленими на корпусі і зневоднююче пристосування. (а.с. СССР № 352675, опубл. Бюл. № 29, 29.09.1972). Недолік зазначеного гідрогрохота полягає в високій собівартості переробки на цьому обладнанні, оскільки для монтажу і заміни колосників конічного решеті необхідні великі трудовитрати. Є також відомий грохот для вологих сипких матеріалів, який по технічній суті є найбільш близьким до запропонованого і тому вибрано нами за прототип, який містить корпус, верхню і нижню раму, сито з просіювальною похилою поверхнею у вигляді набору закріплених на верхній рамі металевих стрічок, які утворюють поверхню для просіювання, прочищувач сита у вигляді однієї або декількох гребінок, встановлених з можливістю переміщення на нижній рамі уздовж стрічок за допомогою приводу так, що між сусідніми стрічками розташовані по одному зубцю гребінки, кожна з яких встановлена уздовж просіювальної поверхні і перпендикулярно стрічкам (а.с. СССР № 466917, опубл. Бюл. № 14, 15.04.1975). Недоліком відомого грохота є складна конструкція, невисока ефективність очищення сита, яка обумовлена тим, що гребінки очищувача сита переміщаються перпендикулярно напряму переміщення матеріалу, а це вимагає додаткової витрати енергії, викликає додатковий шум і нагрів рухомих частин грохота, що в результаті позначається на зниженні надійності і ефективності обладнання. В основу корисної моделі поставлена задача удосконалення конструкції відомого грохота шляхом підвищення надійності, спрощення конструкції, зниження металоємності, зниження експлуатаційних витрат. Технічний результат корисної моделі - підвищення ефективності роботи грохота в цілому. Споживчі властивості пов'язані з технічним результатом полягають в зниженні собівартості продукту, який виробляють на цьому обладнанні. Вказаний технічний результат досягається тим, що в грохоті для вологих сипких матеріалів, що має корпус, раму з просіювальною поверхнею, яка встановлена похило, згідно з корисною моделлю, грохот має додаткову раму з просіювальною поверхнею і розташовані вони під гострим кутом одна до одної з можливістю заміни, при цьому просіювальні поверхні виконані з дроту, а дріт закріплено у рамах в напрямку руху матеріалу, що переробляють, в верхній частині рам розташовано розбризкувач гідромаси на просіювальні поверхні рам, крім того грохот забезпечено пристроєм для руху і розподілення очищеного матеріалу, наприклад піску. Пристрій для руху і розподілення очищеного матеріалу може бути виконано у вигляді жолоба, який зв'язаний з каналом відводу води. Виконання просіювальної поверхні з можливістю заміни і з дроту дозволяє міняти їх швидко без застосування підйомних механізмів. Наявність двох похилих поверхонь розширює технологічні можливості обладнання через використання обладнання залежно як від можливості земснаряда, так і потреб продукту. Простота конструкції не потребує спеціального персоналу для обслуговування. Використання запропонованого грохота з усіма наведеними суттєвими ознаками дозволяє суттєво підвищити ефективність роботи пристрою, спростити конструкцію, знизити затрати на виробництво і експлуатацію. Суть корисної моделі пояснюється кресленням. На фіг. 1 схематично зображено грохот. На фіг. 2 зображено вигляд по А. Грохот має корпус 1, в якому закріплені рами 2 і 3 з просіювальними поверхнями у вигляді дроту 4 і розташовані вони під гострим кутом одна до одної з можливістю заміни просіювальних поверхонь. Над рамами 2 і 3 на ложементі 5 встановлено розбризкувач гідромаси 6, який зв'язаний трубою 7 з земснарядом (на креслені не позначено). Корпус 1 з рамами 2 і 3 має огороджуючий бункер 8 (умовно на кресленні показано тонкими лініями), який виключає розбризкування гідросуміші по сторонах. У нижній частині рам 2 і 3 розташований пристрій у 1 UA 106996 U 5 10 15 вигляді закріпленого на корпусі 1 жолоба 9 для руху і розподілення очищеного матеріалу, наприклад піску 10. Другим кінцем жолоб 9 зв'язаний з каналом 11 відводу води. Відходи крупних включень 12 гідросуміші, наприклад опока, накопичуються під просіювальними поверхнями. Грохот працює наступним чином. Гідросуміш подається із земснаряда по трубі 7 через розбризкувач 6 на просіювальні поверхні рам 2 і 3. Під тиском або під напором з труби 7 продукт переміщується по рамах 2 і 3 з дротом 4. Включення 12 великого розміру накопичуються під просіювальною поверхнею у вигляді дроту 4, а очищений матеріал, наприклад пісок 10, по жолобу 9 переміщується і розподіляється по мапах намиву. Гідросуміш може подаватися через розбризкувач 6 одночасно як на обидві рами 2 і 3, так і тільки на одну з них, залежно від потужності земснаряда, або потреб в готовому продукті. Просіювальна поверхня з рамами 2 і 3 і дротом 4 не підлягає засмічуванню. Таким чином, використання запропонованої конструкції грохота має такі переваги: - спрощення конструкції; - зниження металоємності; - зниження монтажних і експлуатаційних витрат; - розширення технологічних можливостей; - конструкція грохота не потребує фундаменту, легкорозбірна на складові частини для зберігання і подальшого переміщення. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Грохот для вологих сипких матеріалів, що має корпус, раму з просіювальною поверхнею, яка встановлена похило, який відрізняється тим, що має додаткову раму з просіювальною поверхнею і розташовані рами під гострим кутом одна до одної з можливістю заміни, при цьому просіювальні поверхні виконані у вигляді дроту, а дріт закріплено у рамі в напрямку руху матеріалу, що переробляють, в верхній частині рам розташовано розбризкувач гідромаси на просіювальні поверхні рам, крім того грохот забезпечено пристроєм для відбору товарної фракції вироблюваного продукту. 2. Грохот за п. 1, який відрізняється тим, що пристрій для руху і розподілення очищеного матеріалу виконано у вигляді жолоба, який зв'язаний з каналом відводу води. 2 UA 106996 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
