Пристрій мобільного зв’язку

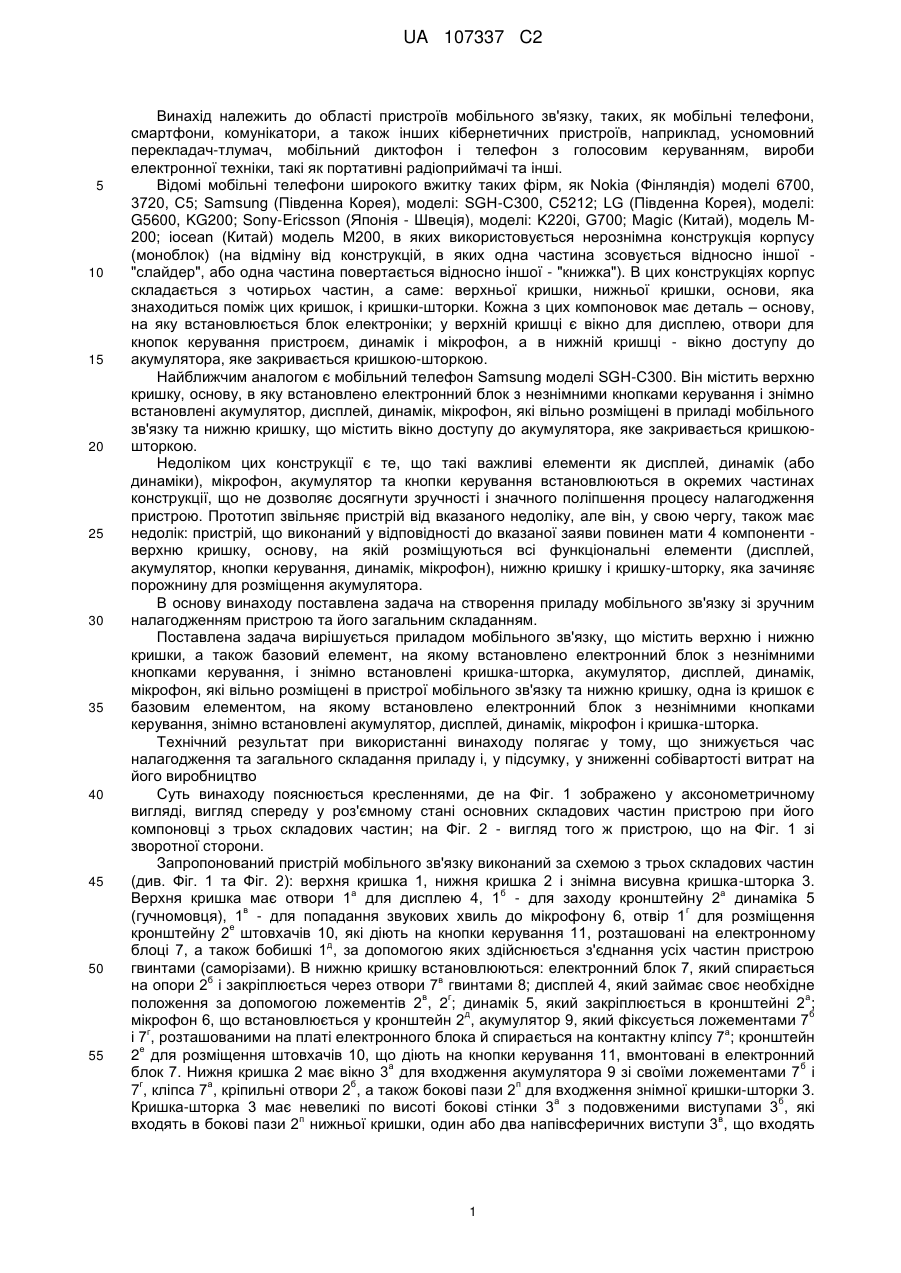

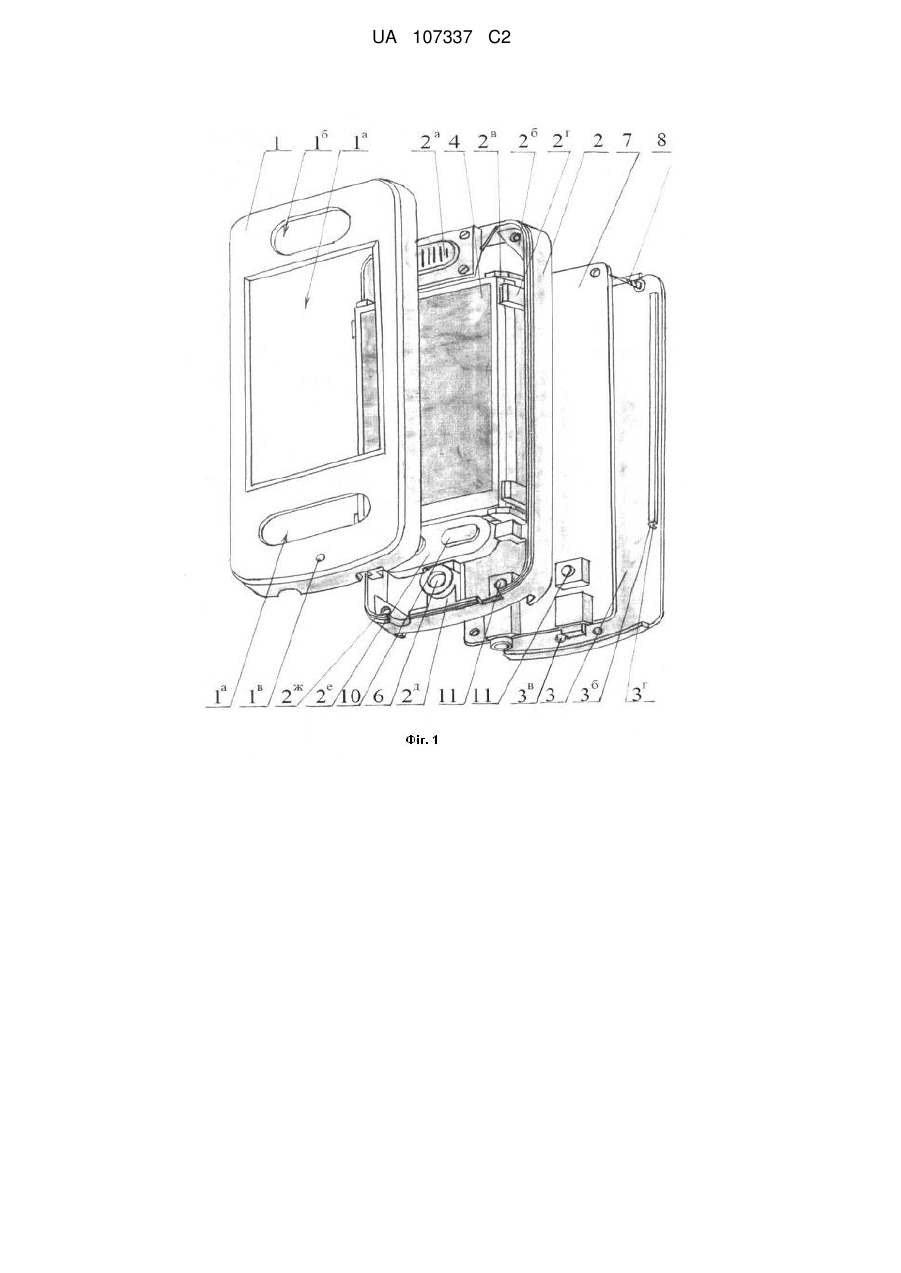

Реферат: Винахід належить до галузі пристроїв мобільного зв'язку, таких як мобільні телефони, смартфони, комунікатори. Пристрій мобільного зв'язку містить верхню і нижню кришки, одна з яких виконує функцію базового елемента - основи, в яку встановлено електронний блок з незнімними кнопками керування, і знімно встановлені кришка-шторка, акумулятор, дисплей, динамік, мікрофон, причому основа виконана з можливістю легкого доступу до електронного блока з обох його сторін та контрольних точок пристрою мобільного зв'язку. Технічний результат полягає у зменшенні часу налагодження та загального складання пристрою. UA 107337 C2 (12) UA 107337 C2 UA 107337 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до області пристроїв мобільного зв'язку, таких, як мобільні телефони, смартфони, комунікатори, а також інших кібернетичних пристроїв, наприклад, усномовний перекладач-тлумач, мобільний диктофон і телефон з голосовим керуванням, вироби електронної техніки, такі як портативні радіоприймачі та інші. Відомі мобільні телефони широкого вжитку таких фірм, як Nokia (Фінляндія) моделі 6700, 3720, С5; Samsung (Південна Корея), моделі: SGH-С300, С5212; LG (Південна Корея), моделі: G5600, KG200; Sony-Ericsson (Японія - Швеція), моделі: K220i, G700; Magic (Китай), модель М200; iocean (Китай) модель М200, в яких використовується нерознімна конструкція корпусу (моноблок) (на відміну від конструкцій, в яких одна частина зсовується відносно іншої "слайдер", або одна частина повертається відносно іншої - "книжка"). В цих конструкціях корпус складається з чотирьох частин, а саме: верхньої кришки, нижньої кришки, основи, яка знаходиться поміж цих кришок, і кришки-шторки. Кожна з цих компоновок має деталь – основу, на яку встановлюється блок електроніки; у верхній кришці є вікно для дисплею, отвори для кнопок керування пристроєм, динамік і мікрофон, а в нижній кришці - вікно доступу до акумулятора, яке закривається кришкою-шторкою. Найближчим аналогом є мобільний телефон Samsung моделі SGH-C300. Він містить верхню кришку, основу, в яку встановлено електронний блок з незнімними кнопками керування і знімно встановлені акумулятор, дисплей, динамік, мікрофон, які вільно розміщені в приладі мобільного зв'язку та нижню кришку, що містить вікно доступу до акумулятора, яке закривається кришкоюшторкою. Недоліком цих конструкції є те, що такі важливі елементи як дисплей, динамік (або динаміки), мікрофон, акумулятор та кнопки керування встановлюються в окремих частинах конструкції, що не дозволяє досягнути зручності і значного поліпшення процесу налагодження пристрою. Прототип звільняє пристрій від вказаного недоліку, але він, у свою чергу, також має недолік: пристрій, що виконаний у відповідності до вказаної заяви повинен мати 4 компоненти верхню кришку, основу, на якій розміщуються всі функціональні елементи (дисплей, акумулятор, кнопки керування, динамік, мікрофон), нижню кришку і кришку-шторку, яка зачиняє порожнину для розміщення акумулятора. В основу винаходу поставлена задача на створення приладу мобільного зв'язку зі зручним налагодженням пристрою та його загальним складанням. Поставлена задача вирішується приладом мобільного зв'язку, що містить верхню і нижню кришки, а також базовий елемент, на якому встановлено електронний блок з незнімними кнопками керування, і знімно встановлені кришка-шторка, акумулятор, дисплей, динамік, мікрофон, які вільно розміщені в пристрої мобільного зв'язку та нижню кришку, одна із кришок є базовим елементом, на якому встановлено електронний блок з незнімними кнопками керування, знімно встановлені акумулятор, дисплей, динамік, мікрофон і кришка-шторка. Технічний результат при використанні винаходу полягає у тому, що знижується час налагодження та загального складання приладу і, у підсумку, у зниженні собівартості витрат на його виробництво Суть винаходу пояснюється кресленнями, де на Фіг. 1 зображено у аксонометричному вигляді, вигляд спереду у роз'ємному стані основних складових частин пристрою при його компоновці з трьох складових частин; на Фіг. 2 - вигляд того ж пристрою, що на Фіг. 1 зі зворотної сторони. Запропонований пристрій мобільного зв'язку виконаний за схемою з трьох складових частин (див. Фіг. 1 та Фіг. 2): верхня кришка 1, нижня кришка 2 і знімна висувна кришка-шторка 3. а б а Верхня кришка має отвори 1 для дисплею 4, 1 - для заходу кронштейну 2 динаміка 5 в г (гучномовця), 1 - для попадання звукових хвиль до мікрофону 6, отвір 1 для розміщення е кронштейну 2 штовхачів 10, які діють на кнопки керування 11, розташовані на електронному д блоці 7, а також бобишкі 1 , за допомогою яких здійснюється з'єднання усіх частин пристрою гвинтами (саморізами). В нижню кришку встановлюються: електронний блок 7, який спирається б в на опори 2 і закріплюється через отвори 7 гвинтами 8; дисплей 4, який займає своє необхідне в г а положення за допомогою ложементів 2 , 2 ; динамік 5, який закріплюється в кронштейні 2 ; д б мікрофон 6, що встановлюється у кронштейн 2 , акумулятор 9, який фіксується ложементами 7 г а і 7 , розташованими на платі електронного блока й спирається на контактну кліпсу 7 ; кронштейн е 2 для розміщення штовхачів 10, що діють на кнопки керування 11, вмонтовані в електронний а б блок 7. Нижня кришка 2 має вікно 3 для входження акумулятора 9 зі своїми ложементами 7 і г а б п 7 , кліпса 7 , кріпильні отвори 2 , а також бокові пази 2 для входження знімної кришки-шторки 3. а б Кришка-шторка 3 має невеликі по висоті бокові стінки 3 з подовженими виступами 3 , які п в входять в бокові пази 2 нижньої кришки, один або два напівсферичних виступи 3 , що входять 1 UA 107337 C2 к 5 10 15 при повному всуванні кришки-шторки 3 в нижню кришку 2 в конусні виїмки 2 і тим самим фіксують кришку 3. Як можна побачити з Фіг. 1 - Фіг. 2 та представленого опису конструкції винаходу - нижня кришка 2 є самодостатньою у тому сенсі, що вміщує в собі всі елементи конструкції, які необхідні для автономної перевірки та налагодження пристрою, а саме: електронний блок, дисплей, динамік, мікрофон, акумулятор, кнопки керування, які знаходяться на електронному блоці і можуть функціонувати в процесі налагодження та перевірки безпосередніми затисками налагоджувача. Слід відзначити ще одне важливе досягнення даного винаходу: складений для налагодження блок з нижньої кришки 2, електричного блока 7, дисплея 4 та акумулятора 9, які встановлені у відповідні ложементи, динаміка 5, мікрофона 6 і штовхачів кнопок 10, встановлених у відповідні кронштейни, у сукупності створюють таку тимчасову конструкцію, при якій в силу певної її прозорості, забезпечується легкий доступ до будь-яких елементів електроніки, контрольних її точок, що значно спрощує процес налаштування та настроювання. Таким чином, поставлена винаходом задача зменшення собівартості виготовлення (три частини замість чотирьох), а також зменшення витрат на операції налагодження, - виконана. ФОРМУЛА ВИНАХОДУ 20 25 Пристрій мобільного зв'язку, що містить верхню і нижню кришки, знімно встановлену кришкушторку, а також розмішені в пристрої мобільного зв'язку електронний блок, акумулятор, дисплей, динамік, мікрофон, який відрізняється тим, що нижня кришка виконана як базовий елемент з можливістю легкого доступу до електронного блока з обох його сторін, на якому безпосередньо встановлені електронний блок з незнімними кнопками керування, акумулятор, дисплей, динамік, мікрофон та знімно встановлена кришка-шторка. 2 UA 107337 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
