Механізм перезаряджання ручної вогнепальної зброї під ліву руку

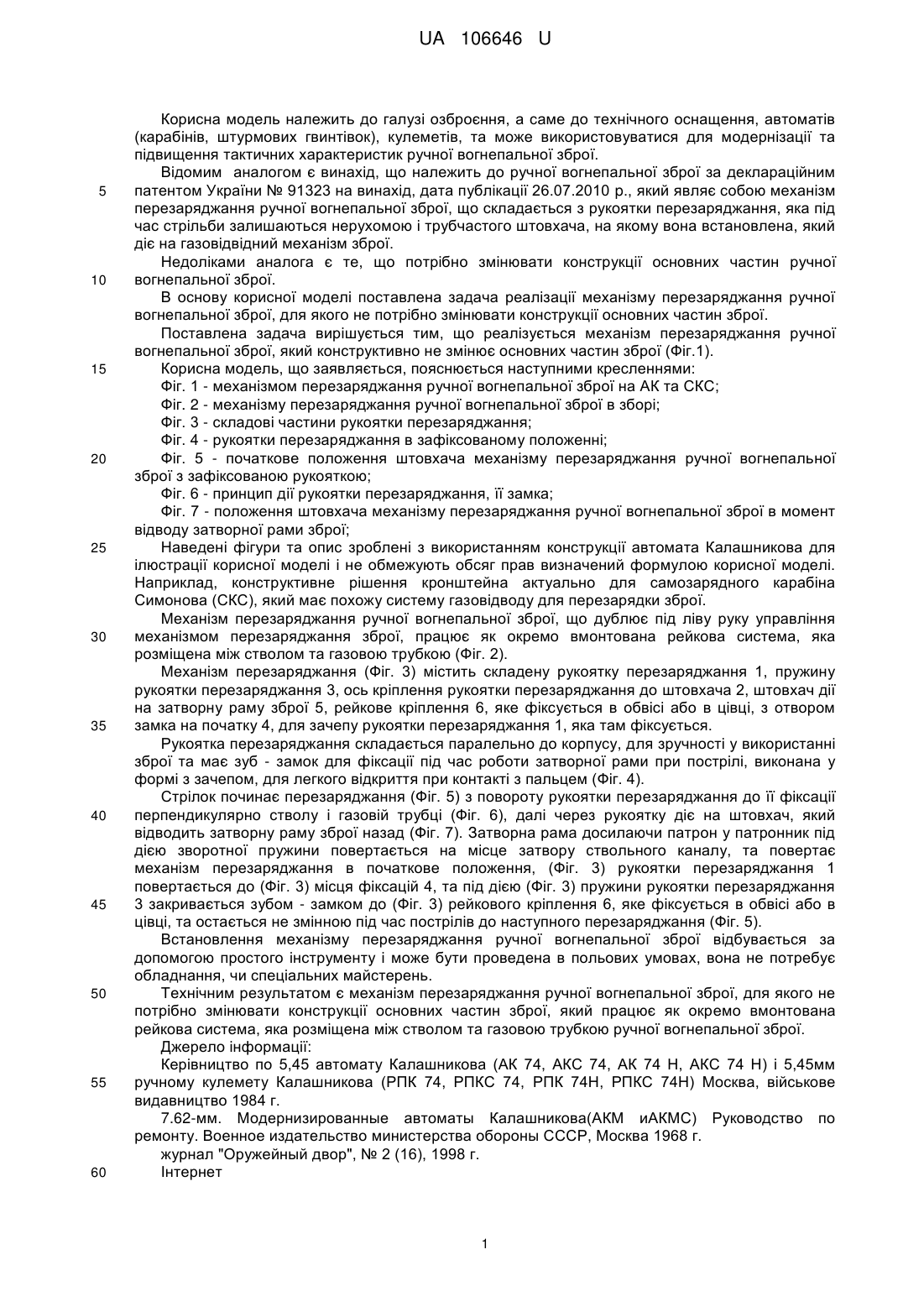

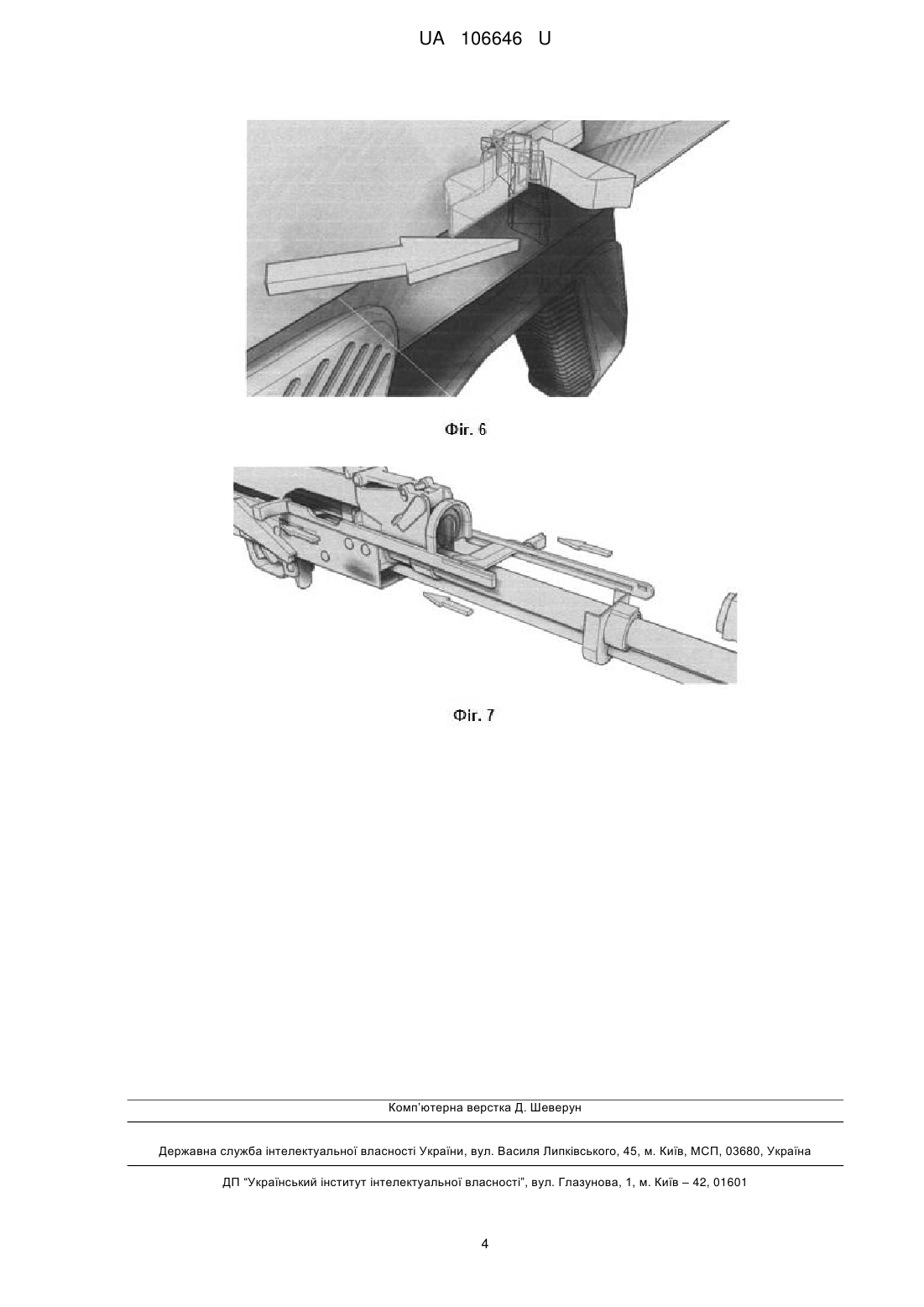

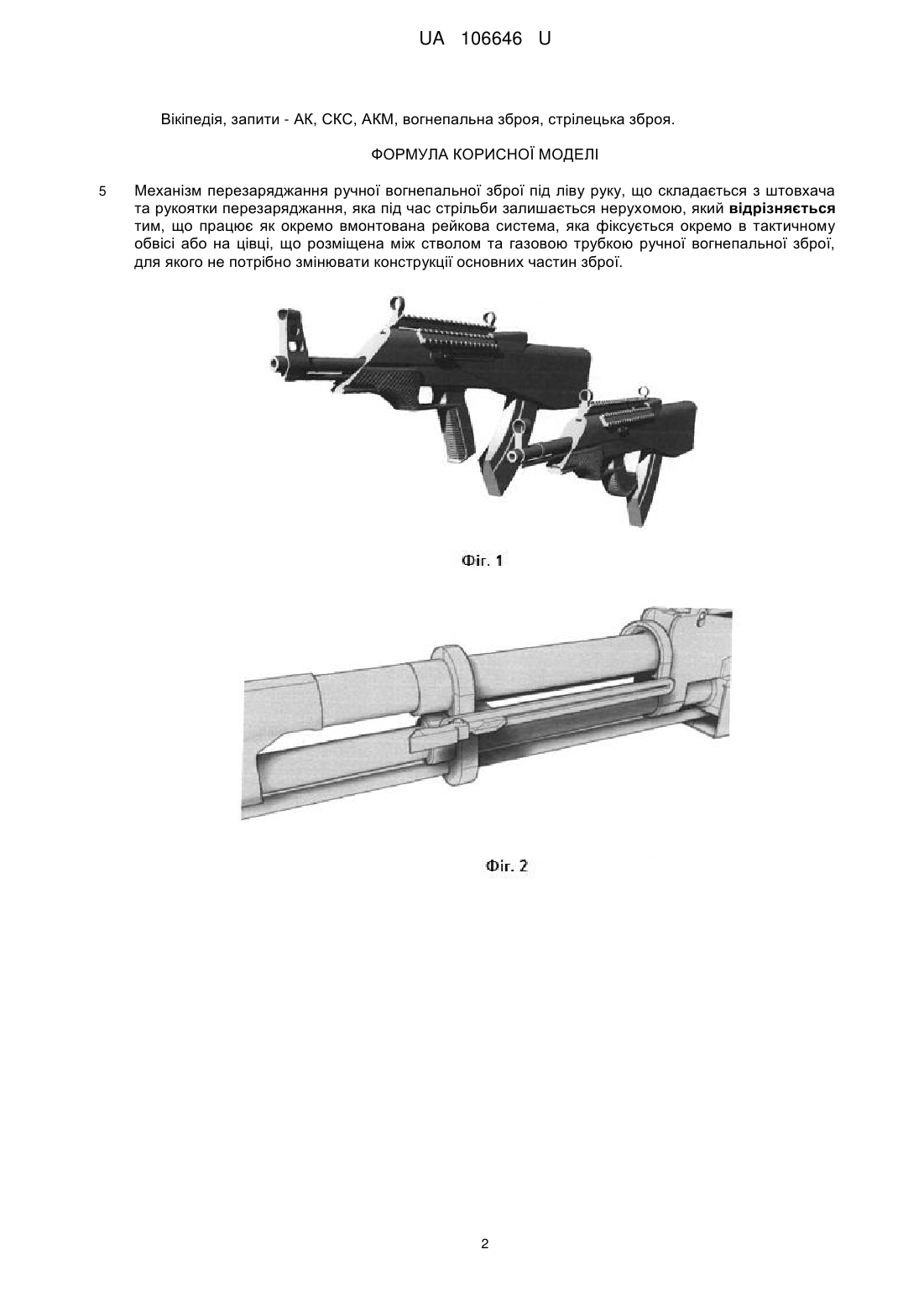

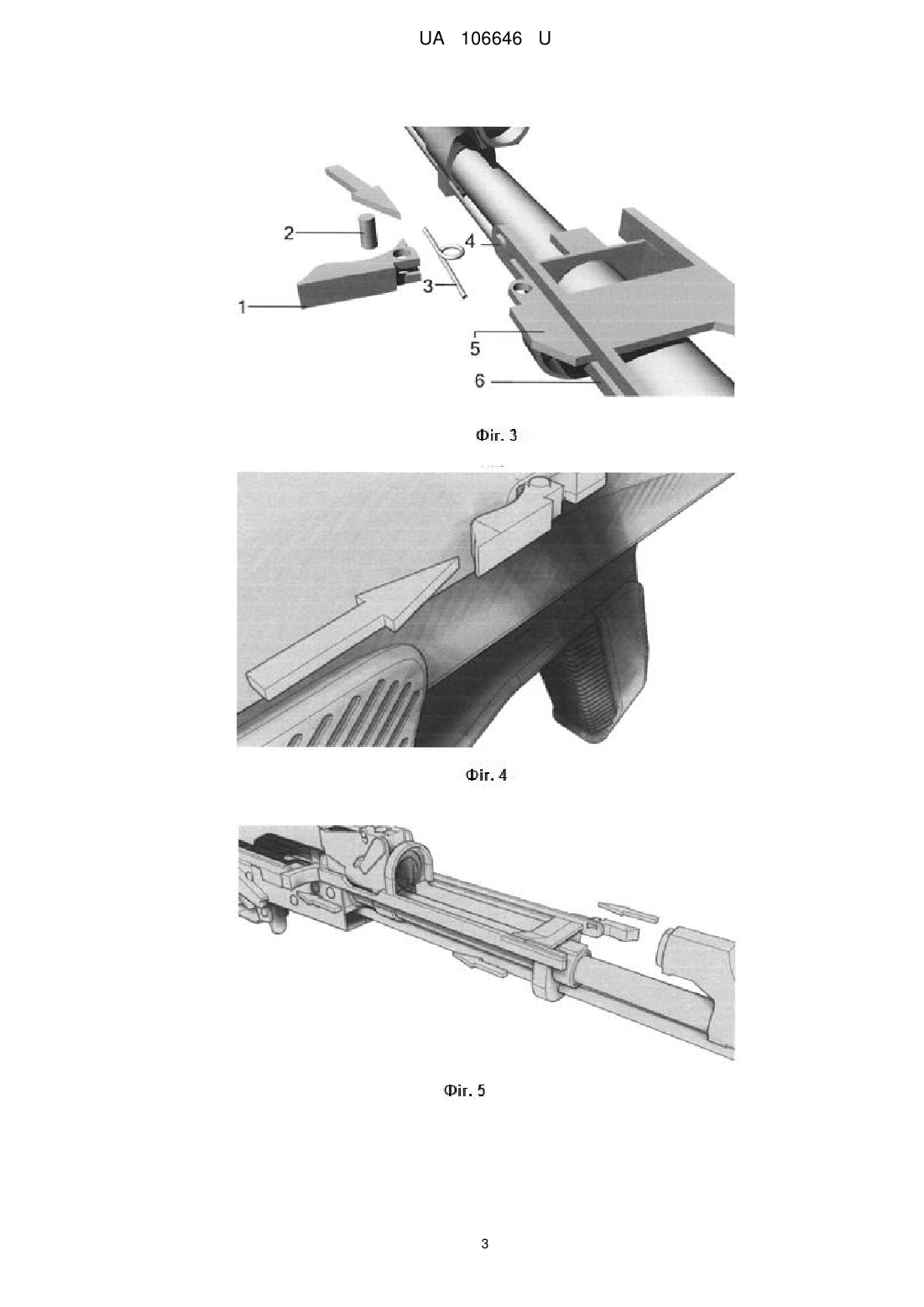

Реферат: Механізм перезаряджання ручної вогнепальної зброї під ліву руку складається з штовхача та рукоятки перезаряджання, яка під час стрільби залишаються нерухомою. Механізм працює як окремо вмонтована рейкова система, яка фіксується окремо в тактичному обвісі або на цівці, що розміщена між стволом та газовою трубкою ручної вогнепальної зброї. UA 106646 U (54) МЕХАНІЗМ ПЕРЕЗАРЯДЖАННЯ РУЧНОЇ ВОГНЕПАЛЬНОЇ ЗБРОЇ ПІД ЛІВУ РУКУ UA 106646 U UA 106646 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до технічного оснащення, автоматів (карабінів, штурмових гвинтівок), кулеметів, та може використовуватися для модернізації та підвищення тактичних характеристик ручної вогнепальної зброї. Відомим аналогом є винахід, що належить до ручної вогнепальної зброї за деклараційним патентом України № 91323 на винахід, дата публікації 26.07.2010 p., який являє собою механізм перезаряджання ручної вогнепальної зброї, що складається з рукоятки перезаряджання, яка під час стрільби залишаються нерухомою і трубчастого штовхача, на якому вона встановлена, який діє на газовідвідний механізм зброї. Недоліками аналога є те, що потрібно змінювати конструкції основних частин ручної вогнепальної зброї. В основу корисної моделі поставлена задача реалізації механізму перезаряджання ручної вогнепальної зброї, для якого не потрібно змінювати конструкції основних частин зброї. Поставлена задача вирішується тим, що реалізується механізм перезаряджання ручної вогнепальної зброї, який конструктивно не змінює основних частин зброї (Фіг.1). Корисна модель, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - механізмом перезаряджання ручної вогнепальної зброї на АК та СКС; Фіг. 2 - механізму перезаряджання ручної вогнепальної зброї в зборі; Фіг. 3 - складові частини рукоятки перезаряджання; Фіг. 4 - рукоятки перезаряджання в зафіксованому положенні; Фіг. 5 - початкове положення штовхача механізму перезаряджання ручної вогнепальної зброї з зафіксованою рукояткою; Фіг. 6 - принцип дії рукоятки перезаряджання, її замка; Фіг. 7 - положення штовхача механізму перезаряджання ручної вогнепальної зброї в момент відводу затворної рами зброї; Наведені фігури та опис зроблені з використанням конструкції автомата Калашникова для ілюстрації корисної моделі і не обмежують обсяг прав визначений формулою корисної моделі. Наприклад, конструктивне рішення кронштейна актуально для самозарядного карабіна Симонова (СКС), який має похожу систему газовідводу для перезарядки зброї. Механізм перезаряджання ручної вогнепальної зброї, що дублює під ліву руку управління механізмом перезаряджання зброї, працює як окремо вмонтована рейкова система, яка розміщена між стволом та газовою трубкою (Фіг. 2). Механізм перезаряджання (Фіг. 3) містить складену рукоятку перезаряджання 1, пружину рукоятки перезаряджання 3, ось кріплення рукоятки перезаряджання до штовхача 2, штовхач дії на затворну раму зброї 5, рейкове кріплення 6, яке фіксується в обвісі або в цівці, з отвором замка на початку 4, для зачепу рукоятки перезаряджання 1, яка там фіксується. Рукоятка перезаряджання складається паралельно до корпусу, для зручності у використанні зброї та має зуб - замок для фіксації під час роботи затворної рами при пострілі, виконана у формі з зачепом, для легкого відкриття при контакті з пальцем (Фіг. 4). Стрілок починає перезаряджання (Фіг. 5) з повороту рукоятки перезаряджання до її фіксації перпендикулярно стволу і газовій трубці (Фіг. 6), далі через рукоятку діє на штовхач, який відводить затворну раму зброї назад (Фіг. 7). Затворна рама досилаючи патрон у патронник під дією зворотної пружини повертається на місце затвору ствольного каналу, та повертає механізм перезаряджання в початкове положення, (Фіг. 3) рукоятки перезаряджання 1 повертається до (Фіг. 3) місця фіксацій 4, та під дією (Фіг. 3) пружини рукоятки перезаряджання 3 закривається зубом - замком до (Фіг. 3) рейкового кріплення 6, яке фіксується в обвісі або в цівці, та остається не змінною під час пострілів до наступного перезаряджання (Фіг. 5). Встановлення механізму перезаряджання ручної вогнепальної зброї відбувається за допомогою простого інструменту і може бути проведена в польових умовах, вона не потребує обладнання, чи спеціальних майстерень. Технічним результатом є механізм перезаряджання ручної вогнепальної зброї, для якого не потрібно змінювати конструкції основних частин зброї, який працює як окремо вмонтована рейкова система, яка розміщена між стволом та газовою трубкою ручної вогнепальної зброї. Джерело інформації: Керівництво по 5,45 автомату Калашникова (АК 74, АКС 74, АК 74 Н, АКС 74 Н) і 5,45мм ручному кулемету Калашникова (РПК 74, РПКС 74, РПК 74Н, РПКС 74Н) Москва, військове видавництво 1984 г. 7.62-мм. Модернизированные автоматы Калашникова(АКМ иАКМС) Руководство по ремонту. Военное издательство министерства обороны СССР, Москва 1968 г. журнал "Оружейный двор", № 2 (16), 1998 г. Інтернет 1 UA 106646 U Вікіпедія, запити - АК, СКС, АКМ, вогнепальна зброя, стрілецька зброя. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Механізм перезаряджання ручної вогнепальної зброї під ліву руку, що складається з штовхача та рукоятки перезаряджання, яка під час стрільби залишається нерухомою, який відрізняється тим, що працює як окремо вмонтована рейкова система, яка фіксується окремо в тактичному обвісі або на цівці, що розміщена між стволом та газовою трубкою ручної вогнепальної зброї, для якого не потрібно змінювати конструкції основних частин зброї. 2 UA 106646 U 3 UA 106646 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
