Сошникова система для сівби сільськогосподарських культур

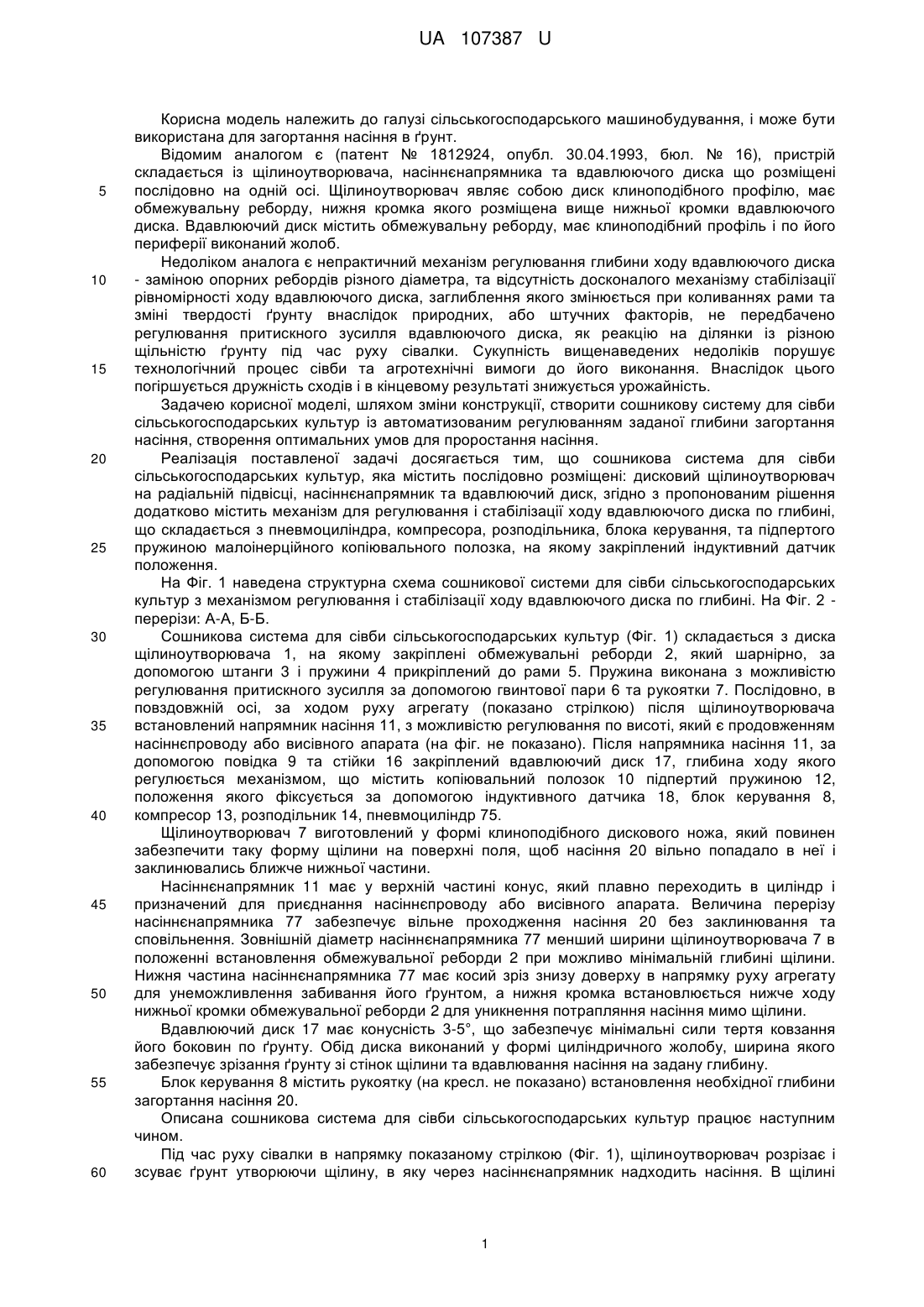

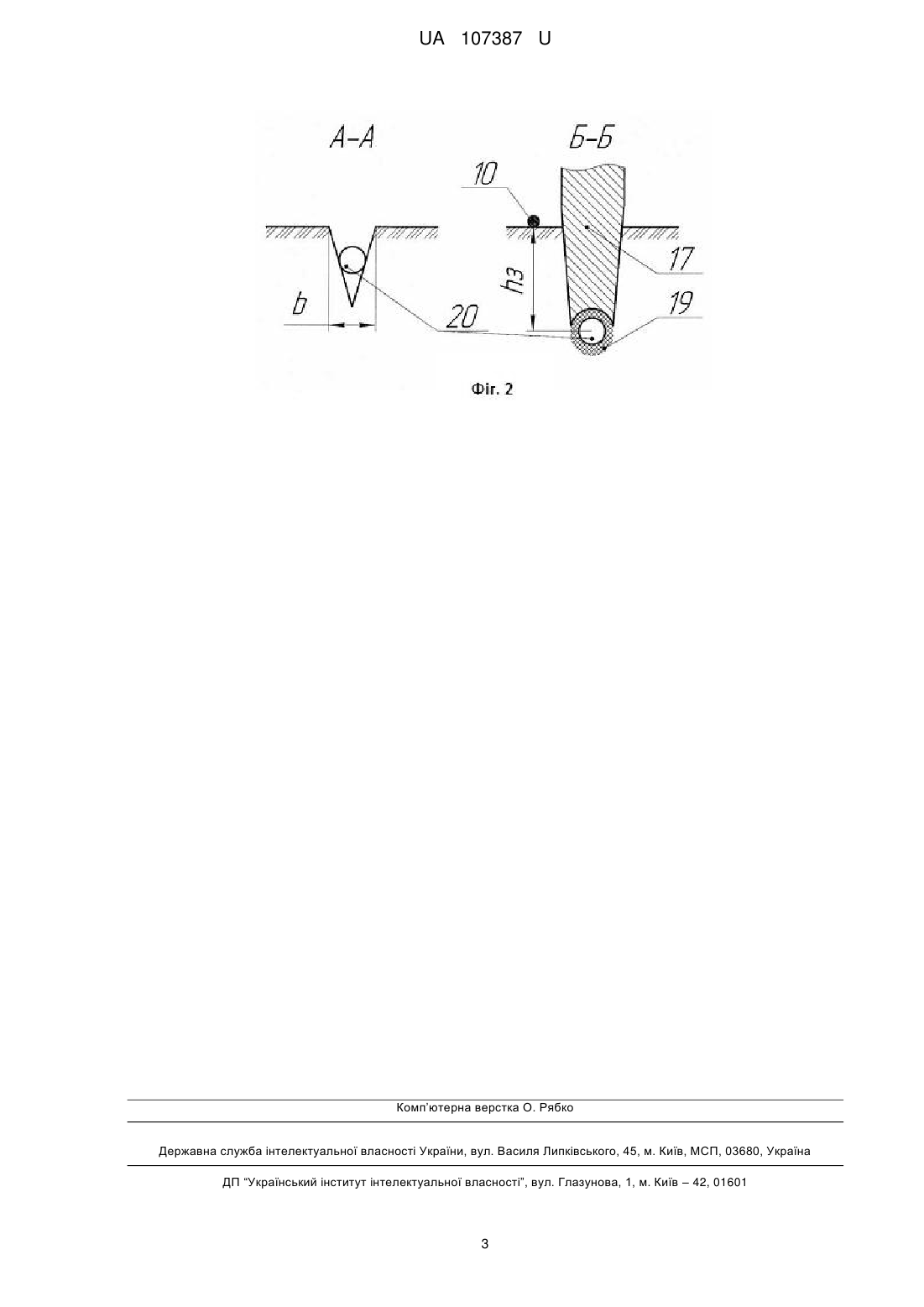

Реферат: Сошникова система для сівби сільськогосподарських культур, яка містить послідовно розміщені: дисковий щілиноутворювач на радіальній підвісці, насіннєнапрямник та вдавлюючий диск, крім того додатково містить механізм для регулювання і стабілізації ходу вдавлюючого диска по глибині, що складається з пневмоциліндра, компресора, розподільника, блока керування, та підпертого пружиною малоінерційного копіювального полозка, на якому закріплений індуктивний датчик положення. UA 107387 U (54) СОШНИКОВА СИСТЕМА ДЛЯ СІВБИ СІЛЬСЬКОГОСПОДАРСЬКИХ КУЛЬТУР UA 107387 U UA 107387 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, і може бути використана для загортання насіння в ґрунт. Відомим аналогом є (патент № 1812924, опубл. 30.04.1993, бюл. № 16), пристрій складається із щілиноутворювача, насіннєнапрямника та вдавлюючого диска що розміщені послідовно на одній осі. Щілиноутворювач являє собою диск клиноподібного профілю, має обмежувальну реборду, нижня кромка якого розміщена вище нижньої кромки вдавлюючого диска. Вдавлюючий диск містить обмежувальну реборду, має клиноподібний профіль і по його периферії виконаний жолоб. Недоліком аналога є непрактичний механізм регулювання глибини ходу вдавлюючого диска - заміною опорних ребордів різного діаметра, та відсутність досконалого механізму стабілізації рівномірності ходу вдавлюючого диска, заглиблення якого змінюється при коливаннях рами та зміні твердості ґрунту внаслідок природних, або штучних факторів, не передбачено регулювання притискного зусилля вдавлюючого диска, як реакцію на ділянки із різною щільністю ґрунту під час руху сівалки. Сукупність вищенаведених недоліків порушує технологічний процес сівби та агротехнічні вимоги до його виконання. Внаслідок цього погіршується дружність сходів і в кінцевому результаті знижується урожайність. Задачею корисної моделі, шляхом зміни конструкції, створити сошникову систему для сівби сільськогосподарських культур із автоматизованим регулюванням заданої глибини загортання насіння, створення оптимальних умов для проростання насіння. Реалізація поставленої задачі досягається тим, що сошникова система для сівби сільськогосподарських культур, яка містить послідовно розміщені: дисковий щілиноутворювач на радіальній підвісці, насіннєнапрямник та вдавлюючий диск, згідно з пропонованим рішення додатково містить механізм для регулювання і стабілізації ходу вдавлюючого диска по глибині, що складається з пневмоциліндра, компресора, розподільника, блока керування, та підпертого пружиною малоінерційного копіювального полозка, на якому закріплений індуктивний датчик положення. На Фіг. 1 наведена структурна схема сошникової системи для сівби сільськогосподарських культур з механізмом регулювання і стабілізації ходу вдавлюючого диска по глибині. На Фіг. 2 перерізи: А-А, Б-Б. Сошникова система для сівби сільськогосподарських культур (Фіг. 1) складається з диска щілиноутворювача 1, на якому закріплені обмежувальні реборди 2, який шарнірно, за допомогою штанги 3 і пружини 4 прикріплений до рами 5. Пружина виконана з можливістю регулювання притискного зусилля за допомогою гвинтової пари 6 та рукоятки 7. Послідовно, в повздовжній осі, за ходом руху агрегату (показано стрілкою) після щілиноутворювача встановлений напрямник насіння 11, з можливістю регулювання по висоті, який є продовженням насіннєпроводу або висівного апарата (на фіг. не показано). Після напрямника насіння 11, за допомогою повідка 9 та стійки 16 закріплений вдавлюючий диск 17, глибина ходу якого регулюється механізмом, що містить копіювальний полозок 10 підпертий пружиною 12, положення якого фіксується за допомогою індуктивного датчика 18, блок керування 8, компресор 13, розподільник 14, пневмоциліндр 75. Щілиноутворювач 7 виготовлений у формі клиноподібного дискового ножа, який повинен забезпечити таку форму щілини на поверхні поля, щоб насіння 20 вільно попадало в неї і заклинювались ближче нижньої частини. Насіннєнапрямник 11 має у верхній частині конус, який плавно переходить в циліндр і призначений для приєднання насіннєпроводу або висівного апарата. Величина перерізу насіннєнапрямника 77 забезпечує вільне проходження насіння 20 без заклинювання та сповільнення. Зовнішній діаметр насіннєнапрямника 77 менший ширини щілиноутворювача 7 в положенні встановлення обмежувальної реборди 2 при можливо мінімальній глибині щілини. Нижня частина насіннєнапрямника 77 має косий зріз знизу доверху в напрямку руху агрегату для унеможливлення забивання його ґрунтом, а нижня кромка встановлюється нижче ходу нижньої кромки обмежувальної реборди 2 для уникнення потрапляння насіння мимо щілини. Вдавлюючий диск 17 має конусність 3-5°, що забезпечує мінімальні сили тертя ковзання його боковин по ґрунту. Обід диска виконаний у формі циліндричного жолобу, ширина якого забезпечує зрізання ґрунту зі стінок щілини та вдавлювання насіння на задану глибину. Блок керування 8 містить рукоятку (на кресл. не показано) встановлення необхідної глибини загортання насіння 20. Описана сошникова система для сівби сільськогосподарських культур працює наступним чином. Під час руху сівалки в напрямку показаному стрілкою (Фіг. 1), щілиноутворювач розрізає і зсуває ґрунт утворюючи щілину, в яку через насіннєнапрямник надходить насіння. В щілині 1 UA 107387 U 5 10 15 20 25 відбувається самозаклинювання насіння між боковими стінками щілини (Фіг. 2, переріз А-А) без розкочування. При цьому насіння в залежності від розмірів заклинюється в щілині на різній глибині Δh (Фіг. 1). Вдавлюючий диск, рухаючись по щілині, зрізує вологий шар ґрунту зі стінок, засипає насіння і вдавлює його на задану глибину hз (Фіг. 2, переріз Б-Б), при цьому утворює безперервну смугу ущільненого ґрунту 19, насіння в якій надійно зафіксоване у трьох площинах і захищене від переміщення робочими органами (на кресл. не показано), які виконують загортання борозенки, що залишається після проходу вдавлюючого диска. Регулювання і контроль заданої глибини загортання виконується через малоінерційний полозок, який рухається по смузі, що утворилася після проходу обмежувальної реборди щілиноутворювача, а найнижча точка копіювального полозка знаходиться у вертикальній площині над найнижчою точкою вдавлюючого диска, копіює нерівності поля і передає коливання на датчик індуктивного типу, що з'єднаний із блоком керування, на виході якого утворюється сигнал керування розподільником, який формується у відповідності до встановленої рукояткою глибини загортання і від положення полозка. Розподільник перемикаючись подає стиснуте повітря від компресора в ту чи іншу порожнину пневмоциліндра, який переміщує вдавлюючий диск таким чином, що глибина hз (Фіг. 2), завжди однакова. Технічним рішенням пропонованої сошникової системи для сівби сільськогосподарських культур є зміна конструкції, яка дозволяє здійснювати вдавлювання насіння на задану глибину через шар ґрунту, що зменшує травмування насіння і забезпечує заробку в ґрунт будь-якого насіння, тобто створює передумови для проектування сівалок для сівби як зернових так і просапних культур. Не порушується рівномірність розподілу насіння вздовж рядка, яку забезпечує висівний апарат та до мінімуму зводиться розкидання насіння в сторони відносно осьової лінії рядка. Сошникова система забезпечує задану глибину розміщення насіння на еквідистантну лінію від поверхні поля, нівелюючи просторову зміну твердості і нерівності поля із щільним контактом насінини з шаром ґрунту по всій її поверхні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Сошникова система для сівби сільськогосподарських культур, яка містить послідовно розміщені: дисковий щілиноутворювач на радіальній підвісці, насіннєнапрямник та вдавлюючий диск, яка відрізняється тим, що додатково містить механізм для регулювання і стабілізації ходу вдавлюючого диска по глибині, що складається з пневмоциліндра, компресора, розподільника, блока керування, та підпертого пружиною малоінерційного копіювального полозка, на якому закріплений індуктивний датчик положення. 2 UA 107387 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
