Спосіб прокладання самопливних колекторів

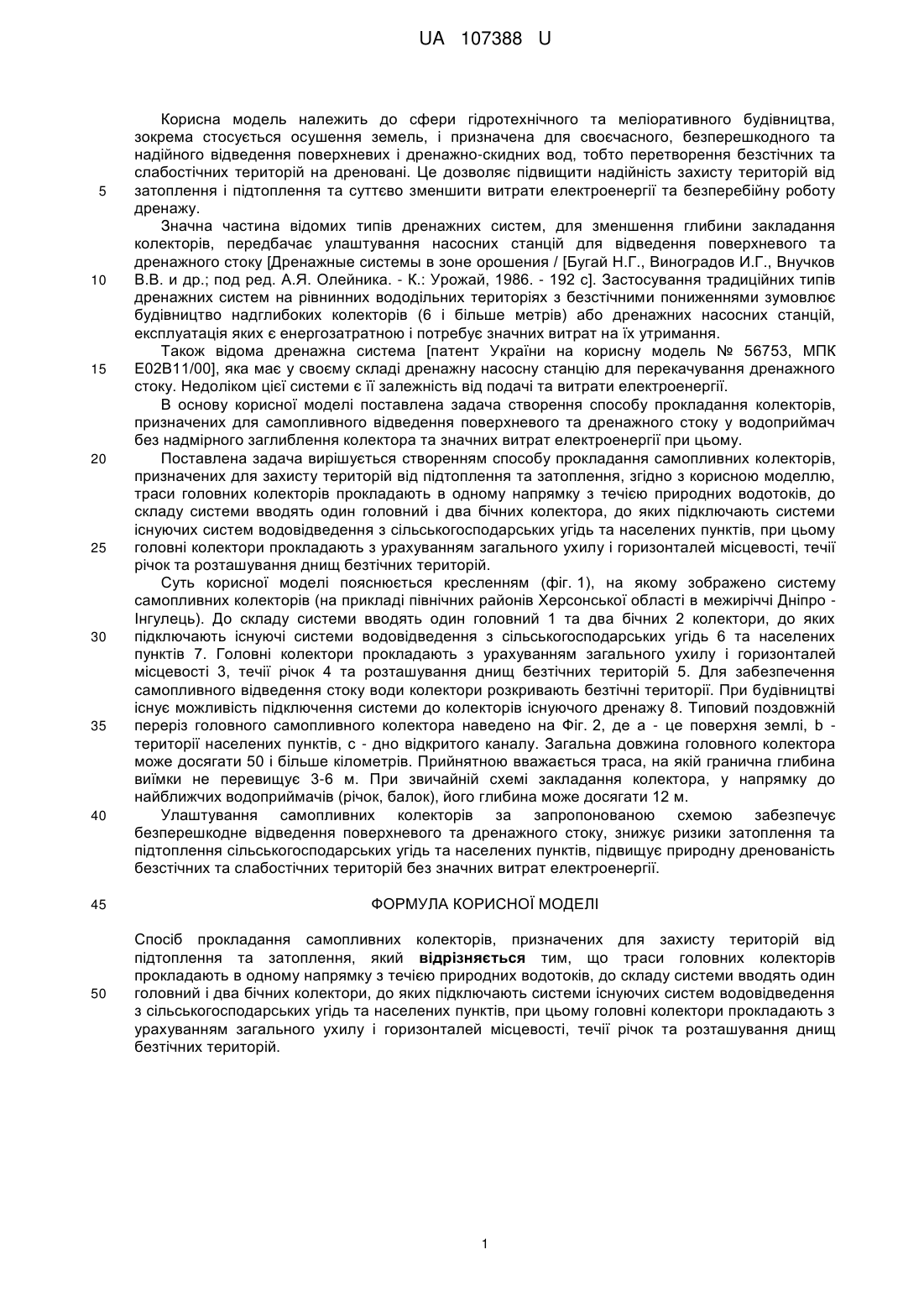

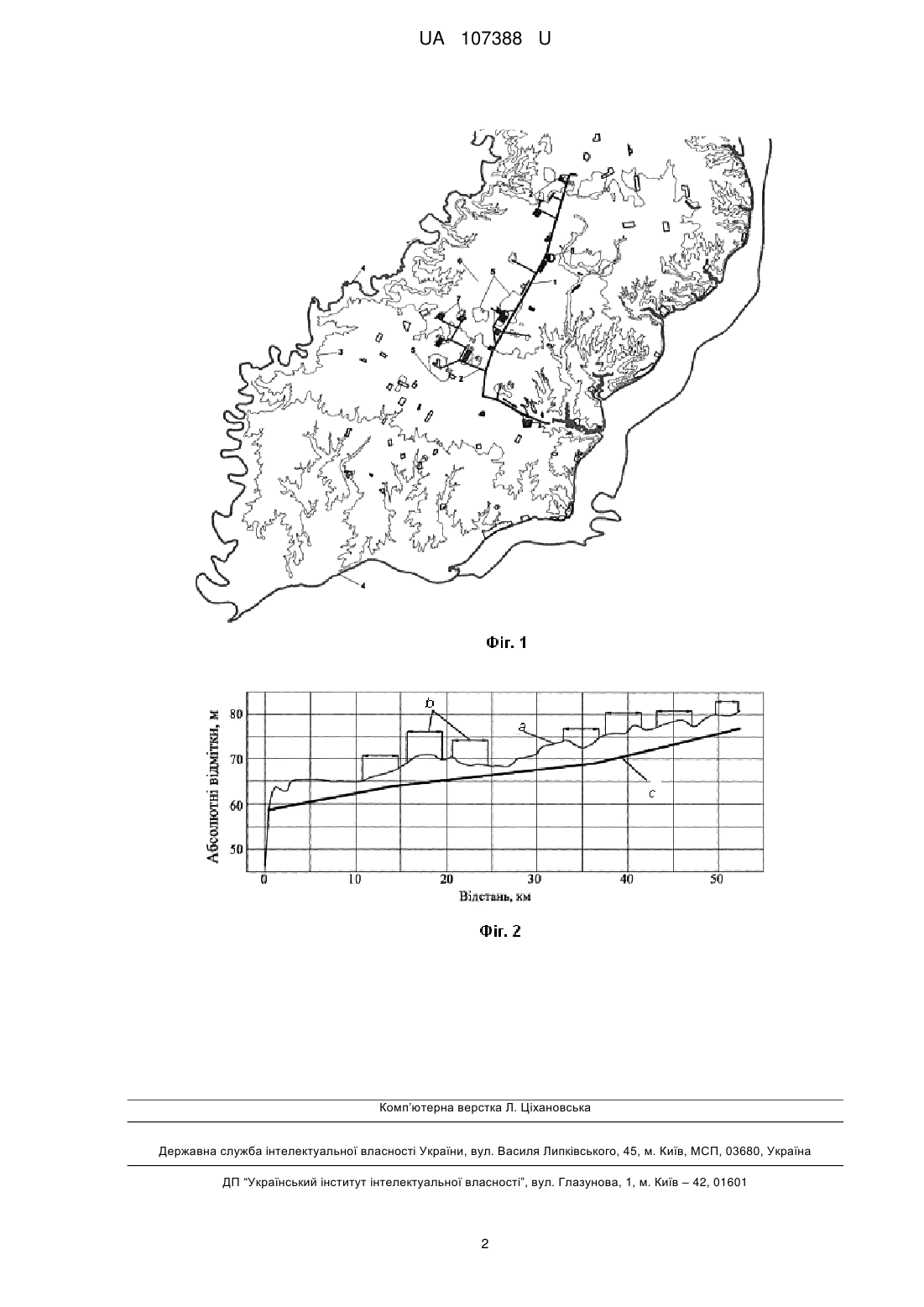

Реферат: Спосіб прокладання самопливних колекторів, призначених для захисту територій від підтоплення та затоплення, у якому траси головних колекторів прокладають в одному напрямку з течією природних водотоків. До складу системи вводять один головний і два бічних колектори, до яких підключають системи існуючих систем водовідведення з сільськогосподарських угідь та населених пунктів. Головні колектори прокладають з урахуванням загального ухилу і горизонталей місцевості, течії річок та розташування днищ безтічних територій. UA 107388 U (12) UA 107388 U UA 107388 U 5 10 15 20 25 30 35 40 Корисна модель належить до сфери гідротехнічного та меліоративного будівництва, зокрема стосується осушення земель, і призначена для своєчасного, безперешкодного та надійного відведення поверхневих і дренажно-скидних вод, тобто перетворення безстічних та слабостічних територій на дреновані. Це дозволяє підвищити надійність захисту територій від затоплення і підтоплення та суттєво зменшити витрати електроенергії та безперебійну роботу дренажу. Значна частина відомих типів дренажних систем, для зменшення глибини закладання колекторів, передбачає улаштування насосних станцій для відведення поверхневого та дренажного стоку [Дренажные системы в зоне орошения / [Бугай Н.Г., Виноградов И.Г., Внучков В.В. и др.; под ред. А.Я. Олейника. - К.: Урожай, 1986. - 192 с]. Застосування традиційних типів дренажних систем на рівнинних вододільних територіях з безстічними пониженнями зумовлює будівництво надглибоких колекторів (6 і більше метрів) або дренажних насосних станцій, експлуатація яких є енергозатратною і потребує значних витрат на їх утримання. Також відома дренажна система [патент України на корисну модель № 56753, МПК Е02В11/00], яка має у своєму складі дренажну насосну станцію для перекачування дренажного стоку. Недоліком цієї системи є її залежність від подачі та витрати електроенергії. В основу корисної моделі поставлена задача створення способу прокладання колекторів, призначених для самопливного відведення поверхневого та дренажного стоку у водоприймач без надмірного заглиблення колектора та значних витрат електроенергії при цьому. Поставлена задача вирішується створенням способу прокладання самопливних колекторів, призначених для захисту територій від підтоплення та затоплення, згідно з корисною моделлю, траси головних колекторів прокладають в одному напрямку з течією природних водотоків, до складу системи вводять один головний і два бічних колектора, до яких підключають системи існуючих систем водовідведення з сільськогосподарських угідь та населених пунктів, при цьому головні колектори прокладають з урахуванням загального ухилу і горизонталей місцевості, течії річок та розташування днищ безтічних територій. Суть корисної моделі пояснюється кресленням (фіг. 1), на якому зображено систему самопливних колекторів (на прикладі північних районів Херсонської області в межиріччі Дніпро Інгулець). До складу системи вводять один головний 1 та два бічних 2 колектори, до яких підключають існуючі системи водовідведення з сільськогосподарських угідь 6 та населених пунктів 7. Головні колектори прокладають з урахуванням загального ухилу і горизонталей місцевості 3, течії річок 4 та розташування днищ безтічних територій 5. Для забезпечення самопливного відведення стоку води колектори розкривають безтічні території. При будівництві існує можливість підключення системи до колекторів існуючого дренажу 8. Типовий поздовжній переріз головного самопливного колектора наведено на Фіг. 2, де а - це поверхня землі, b території населених пунктів, c - дно відкритого каналу. Загальна довжина головного колектора може досягати 50 і більше кілометрів. Прийнятною вважається траса, на якій гранична глибина виїмки не перевищує 3-6 м. При звичайній схемі закладання колектора, у напрямку до найближчих водоприймачів (річок, балок), його глибина може досягати 12 м. Улаштування самопливних колекторів за запропонованою схемою забезпечує безперешкодне відведення поверхневого та дренажного стоку, знижує ризики затоплення та підтоплення сільськогосподарських угідь та населених пунктів, підвищує природну дренованість безстічних та слабостічних територій без значних витрат електроенергії. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб прокладання самопливних колекторів, призначених для захисту територій від підтоплення та затоплення, який відрізняється тим, що траси головних колекторів прокладають в одному напрямку з течією природних водотоків, до складу системи вводять один головний і два бічних колектори, до яких підключають системи існуючих систем водовідведення з сільськогосподарських угідь та населених пунктів, при цьому головні колектори прокладають з урахуванням загального ухилу і горизонталей місцевості, течії річок та розташування днищ безтічних територій. 1 UA 107388 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
