Установка для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу

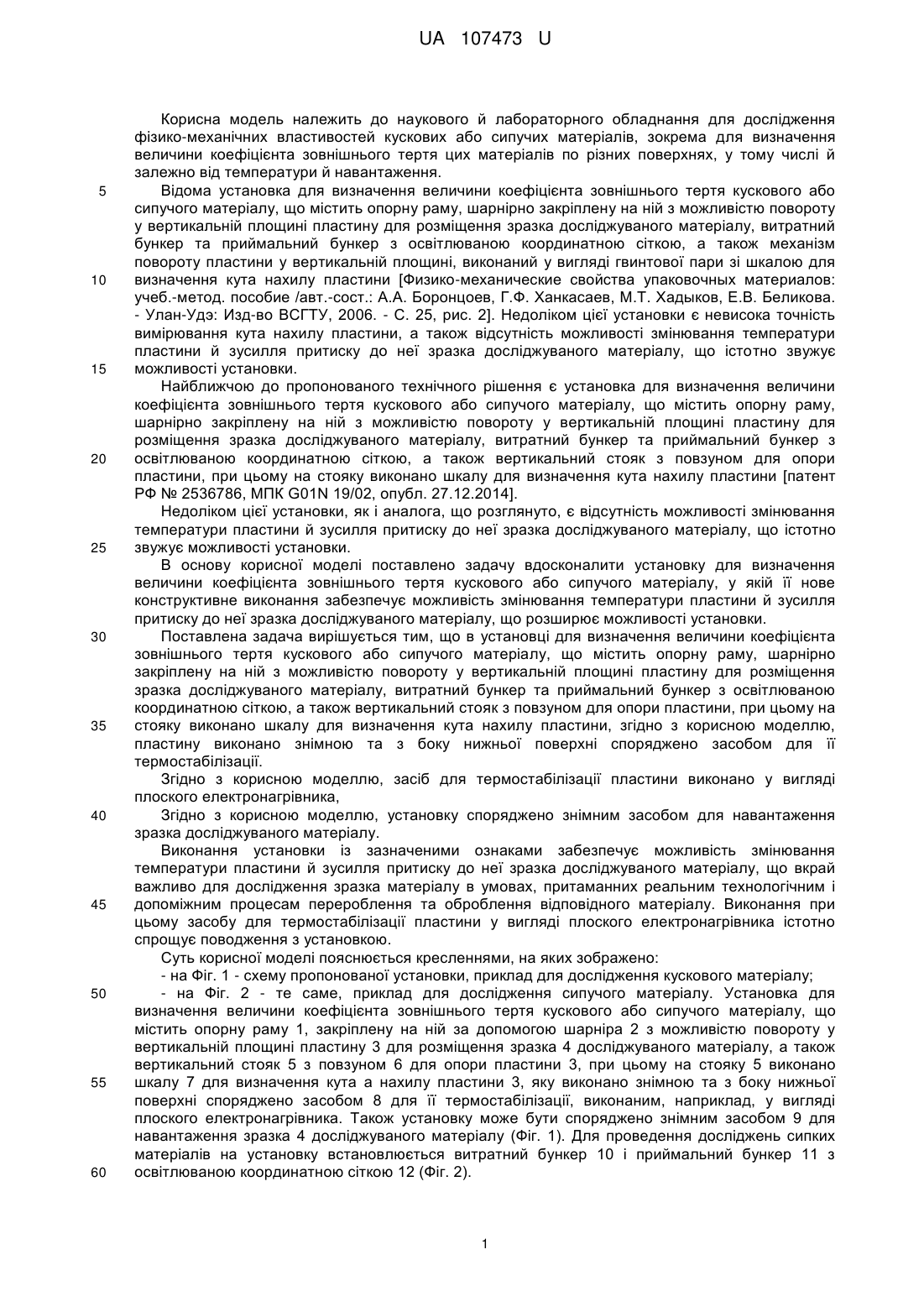

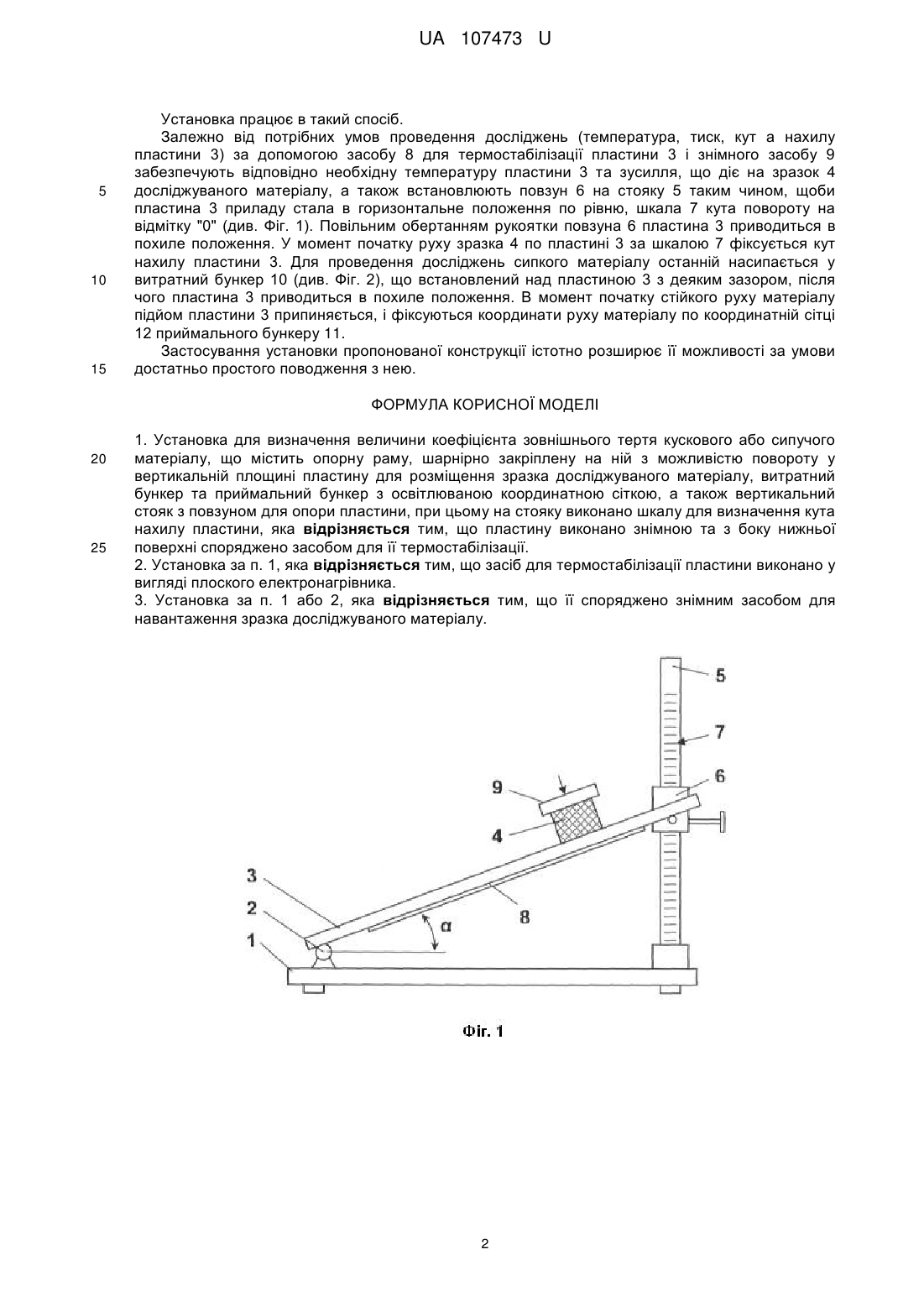

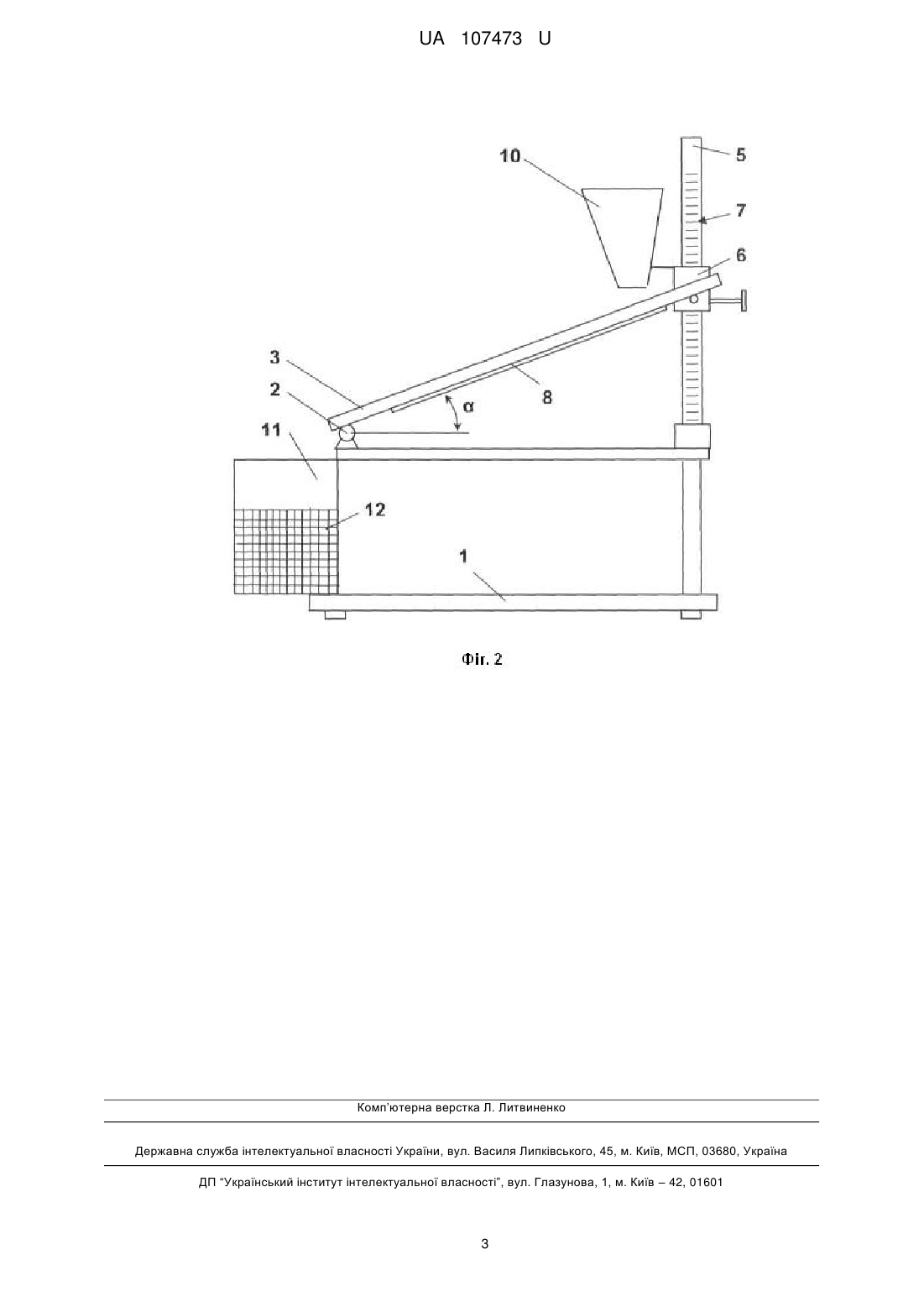

Реферат: Установка для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу містить опорну раму, пластину для розміщення зразка досліджуваного матеріалу, витратний бункер та приймальний бункер з освітлюваною координатною сіткою, вертикальний стояк з повзуном для опори пластини. На стояку виконано шкалу для визначення кута нахилу пластини. Пластину виконано знімною та з боку нижньої поверхні споряджено засобом для її термостабілізації. UA 107473 U (12) UA 107473 U UA 107473 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до наукового й лабораторного обладнання для дослідження фізико-механічних властивостей кускових або сипучих матеріалів, зокрема для визначення величини коефіцієнта зовнішнього тертя цих матеріалів по різних поверхнях, у тому числі й залежно від температури й навантаження. Відома установка для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу, що містить опорну раму, шарнірно закріплену на ній з можливістю повороту у вертикальній площині пластину для розміщення зразка досліджуваного матеріалу, витратний бункер та приймальний бункер з освітлюваною координатною сіткою, а також механізм повороту пластини у вертикальній площині, виконаний у вигляді гвинтової пари зі шкалою для визначення кута нахилу пластини [Физико-механические свойства упаковочных материалов: учеб.-метод. пособие /авт.-сост.: А.А. Боронцоев, Г.Ф. Ханкасаев, М.Т. Хадыков, Е.В. Беликова. - Улан-Удэ: Изд-во ВСГТУ, 2006. - С. 25, рис. 2]. Недоліком цієї установки є невисока точність вимірювання кута нахилу пластини, а також відсутність можливості змінювання температури пластини й зусилля притиску до неї зразка досліджуваного матеріалу, що істотно звужує можливості установки. Найближчою до пропонованого технічного рішення є установка для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу, що містить опорну раму, шарнірно закріплену на ній з можливістю повороту у вертикальній площині пластину для розміщення зразка досліджуваного матеріалу, витратний бункер та приймальний бункер з освітлюваною координатною сіткою, а також вертикальний стояк з повзуном для опори пластини, при цьому на стояку виконано шкалу для визначення кута нахилу пластини [патент РФ № 2536786, МПК G01N 19/02, опубл. 27.12.2014]. Недоліком цієї установки, як і аналога, що розглянуто, є відсутність можливості змінювання температури пластини й зусилля притиску до неї зразка досліджуваного матеріалу, що істотно звужує можливості установки. В основу корисної моделі поставлено задачу вдосконалити установку для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу, у якій її нове конструктивне виконання забезпечує можливість змінювання температури пластини й зусилля притиску до неї зразка досліджуваного матеріалу, що розширює можливості установки. Поставлена задача вирішується тим, що в установці для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу, що містить опорну раму, шарнірно закріплену на ній з можливістю повороту у вертикальній площині пластину для розміщення зразка досліджуваного матеріалу, витратний бункер та приймальний бункер з освітлюваною координатною сіткою, а також вертикальний стояк з повзуном для опори пластини, при цьому на стояку виконано шкалу для визначення кута нахилу пластини, згідно з корисною моделлю, пластину виконано знімною та з боку нижньої поверхні споряджено засобом для її термостабілізації. Згідно з корисною моделлю, засіб для термостабілізації пластини виконано у вигляді плоского електронагрівника, Згідно з корисною моделлю, установку споряджено знімним засобом для навантаження зразка досліджуваного матеріалу. Виконання установки із зазначеними ознаками забезпечує можливість змінювання температури пластини й зусилля притиску до неї зразка досліджуваного матеріалу, що вкрай важливо для дослідження зразка матеріалу в умовах, притаманних реальним технологічним і допоміжним процесам перероблення та оброблення відповідного матеріалу. Виконання при цьому засобу для термостабілізації пластини у вигляді плоского електронагрівника істотно спрощує поводження з установкою. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - схему пропонованої установки, приклад для дослідження кускового матеріалу; - на Фіг. 2 - те саме, приклад для дослідження сипучого матеріалу. Установка для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу, що містить опорну раму 1, закріплену на ній за допомогою шарніра 2 з можливістю повороту у вертикальній площині пластину 3 для розміщення зразка 4 досліджуваного матеріалу, а також вертикальний стояк 5 з повзуном 6 для опори пластини 3, при цьому на стояку 5 виконано шкалу 7 для визначення кута а нахилу пластини 3, яку виконано знімною та з боку нижньої поверхні споряджено засобом 8 для її термостабілізації, виконаним, наприклад, у вигляді плоского електронагрівника. Також установку може бути споряджено знімним засобом 9 для навантаження зразка 4 досліджуваного матеріалу (Фіг. 1). Для проведення досліджень сипких матеріалів на установку встановлюється витратний бункер 10 і приймальний бункер 11 з освітлюваною координатною сіткою 12 (Фіг. 2). 1 UA 107473 U 5 10 15 Установка працює в такий спосіб. Залежно від потрібних умов проведення досліджень (температура, тиск, кут а нахилу пластини 3) за допомогою засобу 8 для термостабілізації пластини 3 і знімного засобу 9 забезпечують відповідно необхідну температуру пластини 3 та зусилля, що діє на зразок 4 досліджуваного матеріалу, а також встановлюють повзун 6 на стояку 5 таким чином, щоби пластина 3 приладу стала в горизонтальне положення по рівню, шкала 7 кута повороту на відмітку "0" (див. Фіг. 1). Повільним обертанням рукоятки повзуна 6 пластина 3 приводиться в похиле положення. У момент початку руху зразка 4 по пластині 3 за шкалою 7 фіксується кут нахилу пластини 3. Для проведення досліджень сипкого матеріалу останній насипається у витратний бункер 10 (див. Фіг. 2), що встановлений над пластиною 3 з деяким зазором, після чого пластина 3 приводиться в похиле положення. В момент початку стійкого руху матеріалу підйом пластини 3 припиняється, і фіксуються координати руху матеріалу по координатній сітці 12 приймального бункеру 11. Застосування установки пропонованої конструкції істотно розширює її можливості за умови достатньо простого поводження з нею. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Установка для визначення величини коефіцієнта зовнішнього тертя кускового або сипучого матеріалу, що містить опорну раму, шарнірно закріплену на ній з можливістю повороту у вертикальній площині пластину для розміщення зразка досліджуваного матеріалу, витратний бункер та приймальний бункер з освітлюваною координатною сіткою, а також вертикальний стояк з повзуном для опори пластини, при цьому на стояку виконано шкалу для визначення кута нахилу пластини, яка відрізняється тим, що пластину виконано знімною та з боку нижньої поверхні споряджено засобом для її термостабілізації. 2. Установка за п. 1, яка відрізняється тим, що засіб для термостабілізації пластини виконано у вигляді плоского електронагрівника. 3. Установка за п. 1 або 2, яка відрізняється тим, що її споряджено знімним засобом для навантаження зразка досліджуваного матеріалу. 2 UA 107473 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
