Універсальний багатофункціональний тренажер

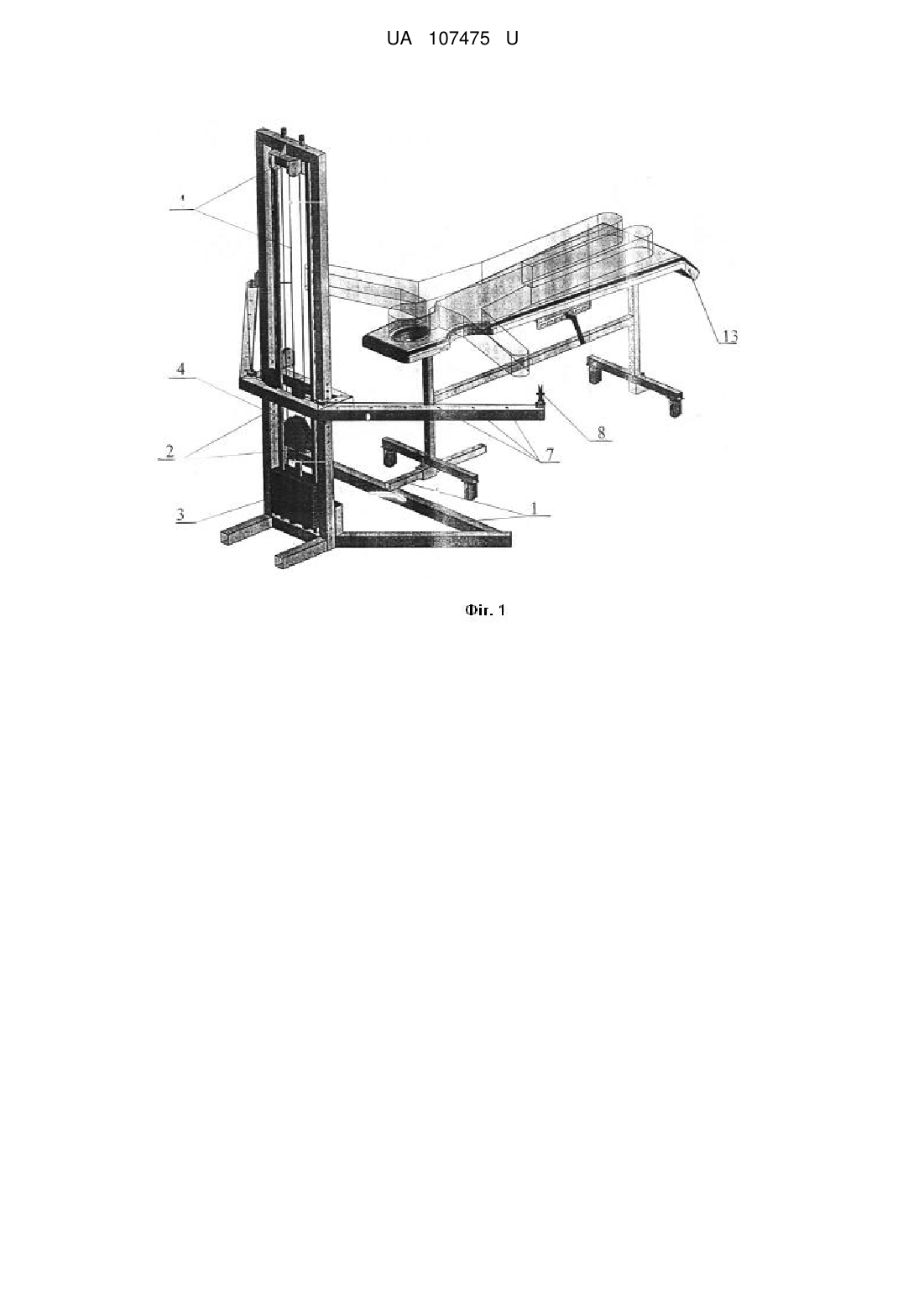

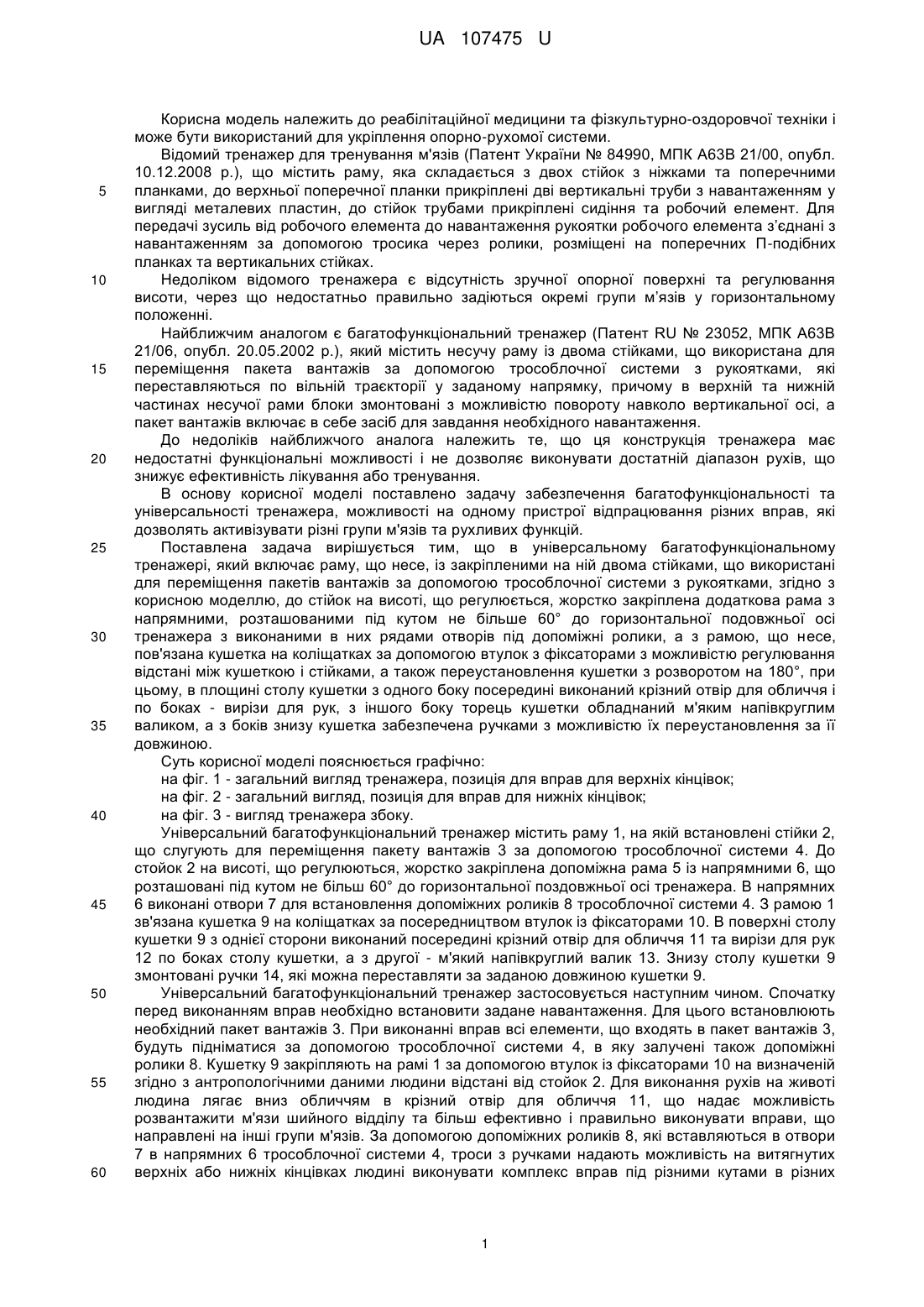

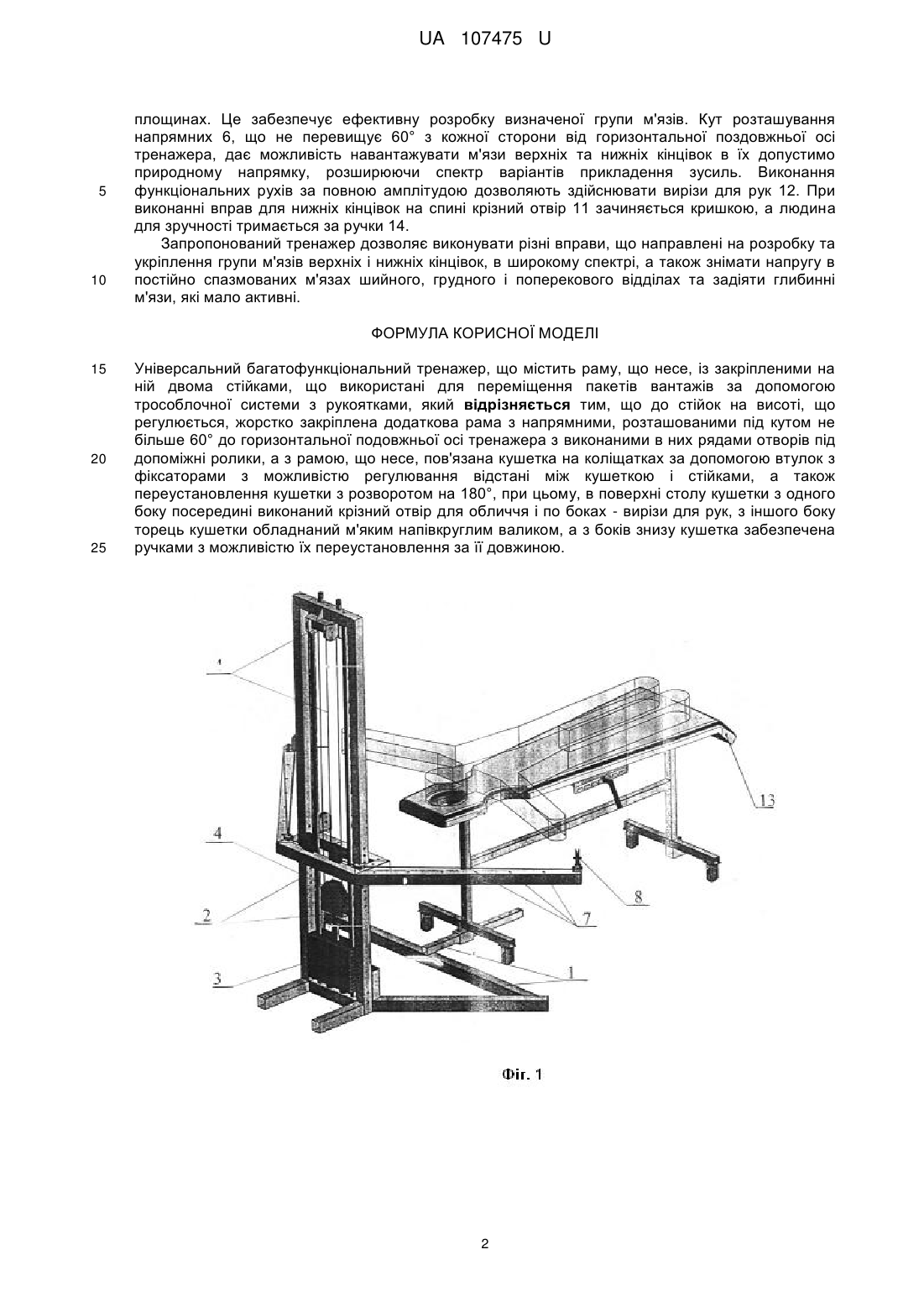

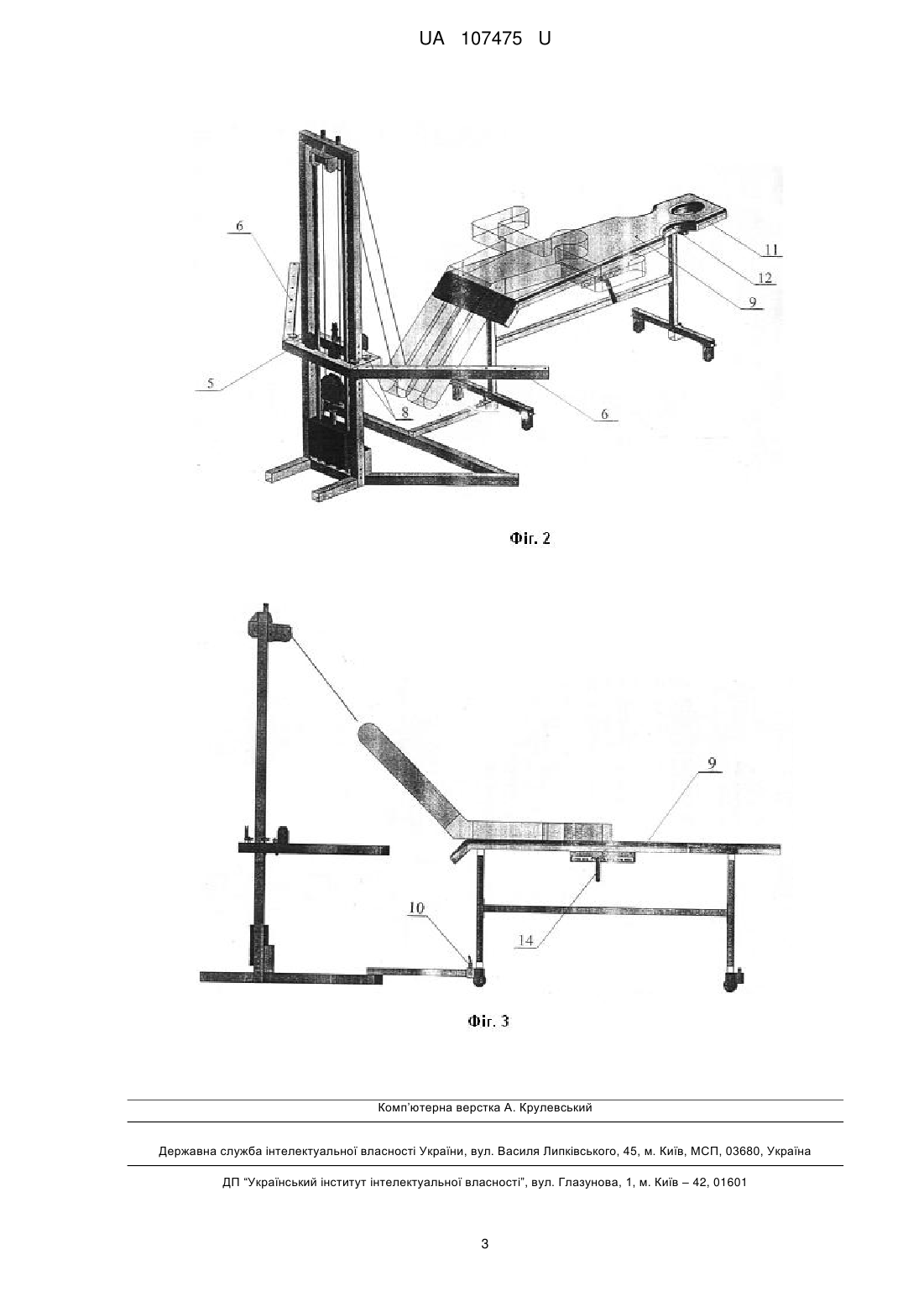

Реферат: UA 107475 U UA 107475 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до реабілітаційної медицини та фізкультурно-оздоровчої техніки і може бути використаний для укріплення опорно-рухомої системи. Відомий тренажер для тренування м'язів (Патент України № 84990, МПК А63В 21/00, опубл. 10.12.2008 р.), що містить раму, яка складається з двох стійок з ніжками та поперечними планками, до верхньої поперечної планки прикріплені дві вертикальні труби з навантаженням у вигляді металевих пластин, до стійок трубами прикріплені сидіння та робочий елемент. Для передачі зусиль від робочого елемента до навантаження рукоятки робочого елемента з’єднані з навантаженням за допомогою тросика через ролики, розміщені на поперечних П-подібних планках та вертикальних стійках. Недоліком відомого тренажера є відсутність зручної опорної поверхні та регулювання висоти, через що недостатньо правильно задіються окремі групи м’язів у горизонтальному положенні. Найближчим аналогом є багатофункціональний тренажер (Патент RU № 23052, МПК А63В 21/06, опубл. 20.05.2002 р.), який містить несучу раму із двома стійками, що використана для переміщення пакета вантажів за допомогою трособлочної системи з рукоятками, які переставляються по вільній траєкторії у заданому напрямку, причому в верхній та нижній частинах несучої рами блоки змонтовані з можливістю повороту навколо вертикальної осі, а пакет вантажів включає в себе засіб для завдання необхідного навантаження. До недоліків найближчого аналога належить те, що ця конструкція тренажера має недостатні функціональні можливості і не дозволяє виконувати достатній діапазон рухів, що знижує ефективність лікування або тренування. В основу корисної моделі поставлено задачу забезпечення багатофункціональності та універсальності тренажера, можливості на одному пристрої відпрацювання різних вправ, які дозволять активізувати різні групи м'язів та рухливих функцій. Поставлена задача вирішується тим, що в універсальному багатофункціональному тренажері, який включає раму, що несе, із закріпленими на ній двома стійками, що використані для переміщення пакетів вантажів за допомогою трособлочної системи з рукоятками, згідно з корисною моделлю, до стійок на висоті, що регулюється, жорстко закріплена додаткова рама з напрямними, розташованими під кутом не більше 60° до горизонтальної подовжньої осі тренажера з виконаними в них рядами отворів під допоміжні ролики, а з рамою, що несе, пов'язана кушетка на коліщатках за допомогою втулок з фіксаторами з можливістю регулювання відстані між кушеткою і стійками, а також переустановлення кушетки з розворотом на 180°, при цьому, в площині столу кушетки з одного боку посередині виконаний крізний отвір для обличчя і по боках - вирізи для рук, з іншого боку торець кушетки обладнаний м'яким напівкруглим валиком, а з боків знизу кушетка забезпечена ручками з можливістю їх переустановлення за її довжиною. Суть корисної моделі пояснюється графічно: на фіг. 1 - загальний вигляд тренажера, позиція для вправ для верхніх кінцівок; на фіг. 2 - загальний вигляд, позиція для вправ для нижніх кінцівок; на фіг. 3 - вигляд тренажера збоку. Універсальний багатофункціональний тренажер містить раму 1, на якій встановлені стійки 2, що слугують для переміщення пакету вантажів 3 за допомогою трособлочної системи 4. До стойок 2 на висоті, що регулюються, жорстко закріплена допоміжна рама 5 із напрямними 6, що розташовані під кутом не більш 60° до горизонтальної поздовжньої осі тренажера. В напрямних 6 виконані отвори 7 для встановлення допоміжних роликів 8 трособлочної системи 4. З рамою 1 зв'язана кушетка 9 на коліщатках за посередництвом втулок із фіксаторами 10. В поверхні столу кушетки 9 з однієї сторони виконаний посередині крізний отвір для обличчя 11 та вирізи для рук 12 по боках столу кушетки, а з другої - м'який напівкруглий валик 13. Знизу столу кушетки 9 змонтовані ручки 14, які можна переставляти за заданою довжиною кушетки 9. Універсальний багатофункціональний тренажер застосовується наступним чином. Спочатку перед виконанням вправ необхідно встановити задане навантаження. Для цього встановлюють необхідний пакет вантажів 3. При виконанні вправ всі елементи, що входять в пакет вантажів 3, будуть підніматися за допомогою трособлочної системи 4, в яку залучені також допоміжні ролики 8. Кушетку 9 закріпляють на рамі 1 за допомогою втулок із фіксаторами 10 на визначеній згідно з антропологічними даними людини відстані від стойок 2. Для виконання рухів на животі людина лягає вниз обличчям в крізний отвір для обличчя 11, що надає можливість розвантажити м'язи шийного відділу та більш ефективно і правильно виконувати вправи, що направлені на інші групи м'язів. За допомогою допоміжних роликів 8, які вставляються в отвори 7 в напрямних 6 трособлочної системи 4, троси з ручками надають можливість на витягнутих верхніх або нижніх кінцівках людині виконувати комплекс вправ під різними кутами в різних 1 UA 107475 U 5 10 площинах. Це забезпечує ефективну розробку визначеної групи м'язів. Кут розташування напрямних 6, що не перевищує 60° з кожної сторони від горизонтальної поздовжньої осі тренажера, дає можливість навантажувати м'язи верхніх та нижніх кінцівок в їх допустимо природному напрямку, розширюючи спектр варіантів прикладення зусиль. Виконання функціональних рухів за повною амплітудою дозволяють здійснювати вирізи для рук 12. При виконанні вправ для нижніх кінцівок на спині крізний отвір 11 зачиняється кришкою, а людина для зручності тримається за ручки 14. Запропонований тренажер дозволяє виконувати різні вправи, що направлені на розробку та укріплення групи м'язів верхніх і нижніх кінцівок, в широкому спектрі, а також знімати напругу в постійно спазмованих м'язах шийного, грудного і поперекового відділах та задіяти глибинні м'язи, які мало активні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Універсальний багатофункціональний тренажер, що містить раму, що несе, із закріпленими на ній двома стійками, що використані для переміщення пакетів вантажів за допомогою трособлочної системи з рукоятками, який відрізняється тим, що до стійок на висоті, що регулюється, жорстко закріплена додаткова рама з напрямними, розташованими під кутом не більше 60° до горизонтальної подовжньої осі тренажера з виконаними в них рядами отворів під допоміжні ролики, а з рамою, що несе, пов'язана кушетка на коліщатках за допомогою втулок з фіксаторами з можливістю регулювання відстані між кушеткою і стійками, а також переустановлення кушетки з розворотом на 180°, при цьому, в поверхні столу кушетки з одного боку посередині виконаний крізний отвір для обличчя і по боках - вирізи для рук, з іншого боку торець кушетки обладнаний м'яким напівкруглим валиком, а з боків знизу кушетка забезпечена ручками з можливістю їх переустановлення за її довжиною. 2 UA 107475 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
