Універсальний спортивний тренажер “унітренд”

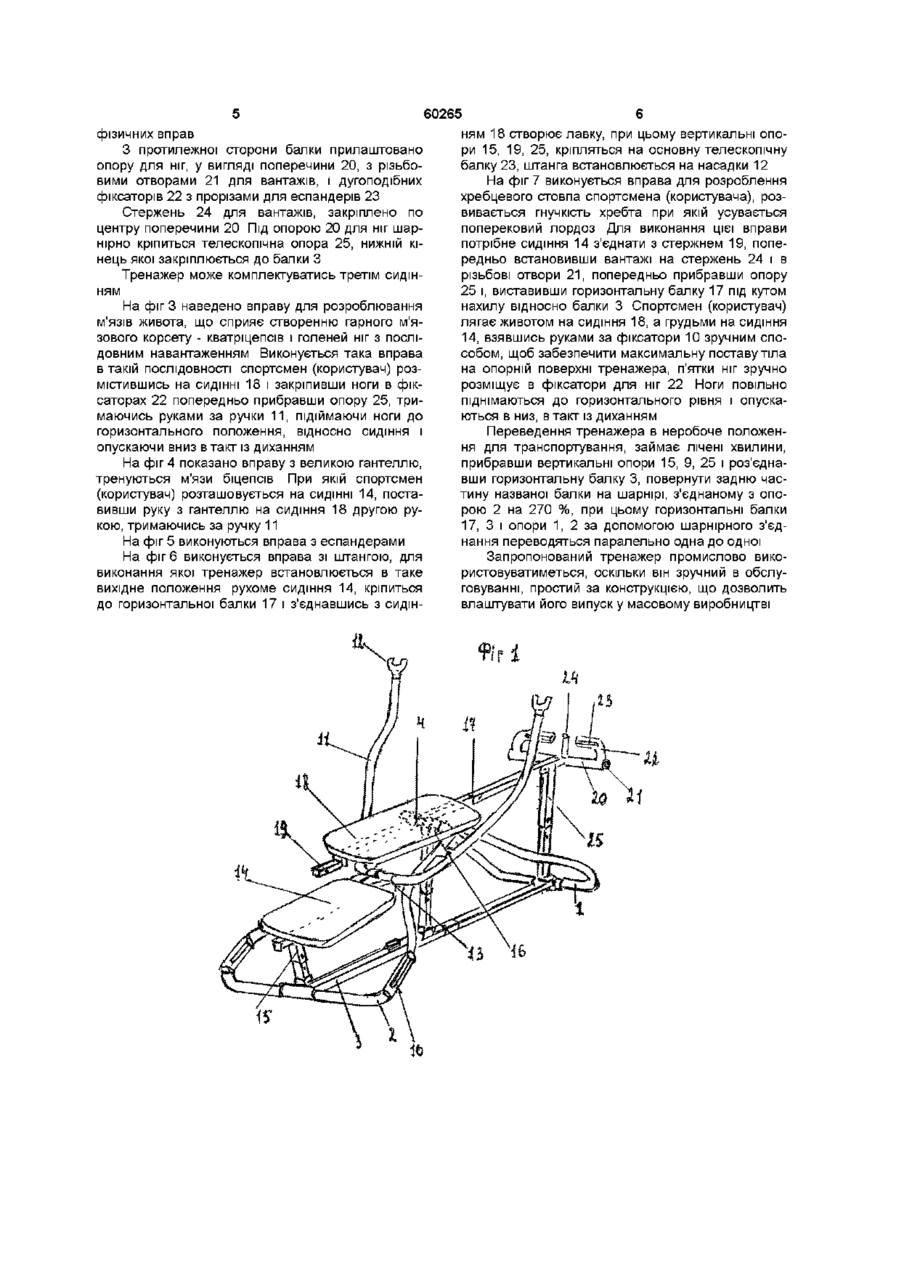

1 Універсальний спортивний тренажер, що виконаний у вигляді рами з закріпленими до неї сидінням та рухомою спинкою та має опори для ніг і вантажі, який відрізняється тим, що рама виконана у вигляді основної телескопічної балки, шарнірно під'єднаних до неї трьох додаткових вертикальних телескопічних балок та четвертої горизонтальної, розташованої паралельно, над основною телескопічною балкою, при цьому основна телескопічна балка споряджена шарнірно під'єднаними до неї двома додатковими опорами, які у верхній частині з'єднані між собою шарнірно, згадане з'єднання споряджено втулкою, до якої прилаштовані центральна додаткова вертикальна опора та горизонтальна опора, по обідві сторони додаткових опор розташовані дугоподібні ручки, з однієї сторони горизонтальної телескопічної балки жорстко закріплено сидіння, а з другої - закріплені на вертикальній телескопічній балці за допомогою поперечини фіксатори для ніг з прорізами для еспандерів, на протилежно розташованій вертикальній телескопічній балці розташована рухома спинка 2 Тренажер за п 1, який відрізняється тим, що додаткова горизонтальна телескопічна балка закінчується шарнірним штирем, встановленим з можливістю повороту у горизонтальній площині 3 Тренажер за п 1 , який відрізняється тим, що поперечина споряджена штирем для вантажів 4 Тренажер за п 1, який відрізняється тим, що додаткові опори споряджені фіксаторами для еспандерів, які розташовані в нижній їх частині по обідві сторони від спинки 5 Тренажер за п 1, який відрізняється тим, що дугоподібні ручки споряджені знімними насадками 6 Тренажер за п 1, який відрізняється тим, що додаткові опори посилені з'єднувальними перегородками 7 Тренажер за п 1, який відрізняється тим, що додаткові опори виконані дугоподібними 8 Тренажер за п 1, який відрізняється тим, що поперечини споряджені різьбовими отворами для кріплення вантажів ю (О Винахід стосується спорту та фізичного виховання й оздоровлення Потреба в таких тренажерах у міру погіршення екології і мало динамічного життя людства стає усе більш масовою Тому до спортивних і лікувально-оздоровчих тренажерів приділяють певний комплекс вимог Найважливішими з яких є - простота й надійність конструкції, - технологічність і універсальність у виготовленні, - мінімальна вартість та комфортність Відомо тренажер, який має крісло з закріпленою на його нижній поверхні вертикальною віссю, встановлені на кріслі з можливістю повороту відносно вертикальної осі, дві опори для ніг, зв'язані з засобами навантаження під час тренувань у вигляді двох фрікцюнних підпружинених один до одного дисків, кінематичне зв'язаних з опорою для ніг (дивавтсв СССР № 1811818 А63В 24/04 № 20-1993 р) Недоліки його втому, що хоча в ньому втілено засіб навантаження для ніг, при їх відведених і приведених у вигляді уборів 2, які обхоплюють коліно з обох сторін, зв'язаних з навантажуючими дисками, однак усе ж, голені, м'язи живота і м'язи верхньої частини тіла залишаються без навантаження Відомий тренажер який має встановлений на опорах каркас з сидінням і засіб для навантажень, який включає в себе трособлочну систему, штангу, головну опору і шарнірно з'єднані між собою, під кутом один до одного ричаги, вільний кінець одного із яких, шарнірно з'єднано з опорою (див авт св СССР №1831787 А63В21/068 23/02) Недоліком його є те, що він не має достатньо діючих прилаштувань і пристроїв для залучення в о (О 60265 основною телескопічною балкою, при цьому оснодію мязо - звязочного апарату нижніх КІНЦІВОК вна телескопічна балка споряджена шарнірно підГроміздкість і складність трособлочної консєднаними до неї двома додатковими опорами, які трукції, як у и виконанні, так і в підготуванні до в верхній частині з'єднані шарнірно, згадане з'єдтренування і самого тренування нання споряджене втулкою, до якої прилаштована Відомий тренажер/див П UA21341 А63В21/06) додаткова вертикальна опора, та горизонтальна обраний як прототип, який має раму з вставленим опора, по обидві сторони додаткових на ній сидінням, направляючі, пакет вантажів, руопор,розташовані дугоподібні ручки, з однієї стохомих по направляючим, ножний важіль із м'якими рони горизонтальної телескопічної балки жорстко валиками, важелі для виконання гребних рухів, закріплене сидіння, а з другої - закріплені на вергнучку вітку з зачіпкою на вільному КІНЦІ, перекинутикальній телескопічній балці за допомогою попету через систему блоків, який відрізняється тим, речини, фіксатори для ніГ} з прорізами для еспанщо містить в собі поворотний важіль, важелі длядерів, на протилежно розташованій телескопічній тренування грудних м'язів, відкидну спинку, натябалці розташована рухома спинка жний пристрій і пристрій кутового переміщення, при цьому ножний важіль з м'якими валиками, ваТренажер також відрізняється тим, додаткова желі для виконання гребних рухів, важелі для трегоризонтальна телескопічна балка закінчується нування грудних м'язів, поворотний важіль та відшарнірним штирем, встановленим з можливістю кидна спинка прикріплені до рами з можливістю повороту у горизонтальній площині обертання, пакет вантажів зв'язаний з поворотним Тренажер також.відрізняється тим, що попеважелем за допомогою гнучкої вітки, а ножний речина споряджена штирем для вантажів важіль - з м'якими валиками, важелі для тренуванТренажер також відрізняється тим, що додатня грудних м'язів І важелі для виконання гребних кові опори споряджені фіксаторами для еспандерухів з'єднані з пакетом вантажів гнучкими вітками рів, які розташовані в нижній їх частині по обидві за допомогою упора, стійки та пристрою кутового сторони від спинки переміщення, кожна з гнучких віток містить в собі Тренажер також відрізняється тим, що дугопонатяжний пристрой, який має в собі пружний еледібні ручки споряджені знімними насадками мент, гнучку вітку, направляючу і упор, при цьому Тренажер також відрізняється тим, додаткові пружний елемент одним кінцем приєднаний до опори посилені з'єднувальними перегородками гнучкої вітки натяжного пристрою, розміщеної в Тренажер також відрізняється тим, що додатсередині пружного елементу, і згинаючої направкові опори виконані ляючу натяжного пристрою, а іншим - до другого дугоподібними кінця гнучкої вітки і упору, упор встановлено з моТренажер також відрізняється тим, що попежливістю переміщення по гнучкій ВІТЦІ натяжного речина споряджена різьбовими отворами для ванпристрою на хід рівний або більше половини ходу тажів пакета вантажів Тренажер також відрізняється тим, що може Недоліком цього пристрою, є його громіздкість комплектуватись третім сидінням конструкції й незручність в користуванні Це зумоСутність винаходу пояснюється описом консвлено тим, що під час виконання вправ на даному трукції тренажера показаних на кресленнях фіг 1 пристрої спортсмен (користувач) змушений в зазагальний вид тренажера, фіг 2 вузли з'єднання лежності від виконання вправ, фіксувати ЗМІННІ тренажера навантажувальні пристрої Виконання вправ для Тренажер складається з рами, яка містить дві тренування чотирьохглавих м'язів стегна, згинатедодаткові опори 1 і 2, які в нижній частині шарнірно лівта розгинателів голінки двохглавих м'язів плеча з'єднано за допомогою основної телескопічної бавимагає додаткових засобів фіксації пози того хто лки 3, а в верхній частині болтовим з'єднанням 4 займається, бо інакше виникає можливість м'язоБолтове з'єднання налічує такі деталі див вої компенсації, що створює незручність і знижує фіг 2 болт 5, дві гайки 6, втулку 7 шарнірно з'єднаефективність тренування ну з втулкою 8 до якої прилаштовано додаткову центральну вертикальну телескопічну опору 9, Винахід відноситься до конструкції тренажерів, нижня частина якої встановлена на балку 3 По які розроблюють м'язи тулуба людини, а саме рук, обидва боки додаткової опори 2 в нижній частині, плечей, живота й-суглобів закріплено два фіксатори 10 для еспандерів Дві В основу винаходу тренажера було поставледугоподібні ручки 11, які комплектуються спеціано завдання з урахуванням позитивних сторін прольними насадками 12 і можуть слугувати опорою тотипу, створити простий тренажер за конструкцідля штанги, кріпляться до додаткової опори 2 по єю, з широко доступних матеріалів і елементів, обидві сторони ВІДМІННИМ широким діапазоном вихідних положень для вправ і їх варіантів, для більш ефективної дії З'єднуються ручки 11 в нижній частині за дона всі ланки тіла людини, особливо на тазо - бедпомогою поперечини 13, до якої шарнірно прилашренні суглоби, м'язи живота, рук, грудей і ніг товано крісло 14, до якого кріпиться опора 15, нижній кінець якої кріпиться до нижньої балки 3 Для Поставлене завдання вирішується тим, що в укріплення каркасу між ручками 11 і задньою дувідомому тренажері, що виконаний у вигляді рами гою прилаштовано дві поперечини 16 з закріпленими до неї сидінням та рухомою спинкою, та має опори для ніг та вантажі,рама виконаВ верхній частині болтового з'єднання 4, кріна у вигляді основної телескопічної балки, шарнірпиться верхня горизонтальна телескопічна балка но приєднаних до неї трьох додаткових 17, до якої прилаштовано нерухоме сидіння 18 До вертикальних телескопічних балок та четвертої балки 17, під сидінням 18, кріпиться стержень 19 горизонтальної, розташованої паралельно, над до якого можна кріпити сидіння 14, для виконання фізичних вправ З протилежної сторони балки прилаштовано опору для ніг, у вигляді поперечини 20, з різьбовими отворами 21 для вантажів, і дугоподібних фіксаторів 22 з прорізами для еспандерів 23 Стержень 24 для вантажів, закріплено по центру поперечини 20 Під опорою 20 для ніг шарнірно кріпиться телескопічна опора 25, нижній кінець якої закріплюється до балки З Тренажер може комплектуватись третім сидінням На фіг 3 наведено вправу для розроблювання м'язів живота, що сприяє створенню гарного м'язового корсету - кватріцепсів і голеней ніг з послідовним навантаженням Виконується така вправа в такій ПОСЛІДОВНОСТІ спортсмен (користувач) розмістившись на СИДІННІ 18 і закріпивши ноги в фіксаторах 22 попередньо прибравши опору 25, тримаючись руками за ручки 11, підіймаючи ноги до горизонтального положення, відносно сидіння і опускаючи вниз в такт із диханням На фіг 4 показано вправу з великою гантеллю, тренуються м'язи біцепсів При якій спортсмен (користувач) розташовується на СИДІННІ 14, поставивши руку з гантеллю на сидіння 18 другою рукою, тримаючись за ручку 11 На фіг 5 виконуються вправа з еспандерами На фіг 6 виконується вправа зі штангою, для виконання якої тренажер встановлюється в таке вихідне положення рухоме сидіння 14, кріпиться до горизонтальної балки 17 і з'єднавшись з сидін 60265 ням 18 створює лавку, при цьому вертикальні опори 15, 19, 25, кріпляться на основну телескопічну балку 23, штанга встановлюється на насадки 12 На фіг 7 виконується вправа для розроблення хребцевого стовпа спортсмена (користувача), розвивається гнучкість хребта при якій усувається поперековий лордоз Для виконання цієї вправи потрібне сидіння 14 з'єднати з стержнем 19, попередньо встановивши вантажі на стержень 24 і в різьбові отвори 21, попередньо прибравши опору 25 і, виставивши горизонтальну балку 17 під кутом нахилу відносно балки 3 Спортсмен (користувач) лягає животом на сидіння 18, а грудьми на сидіння 14, взявшись руками за фіксатори 10 зручним способом, щоб забезпечити максимальну поставу тіла на опорній поверхні тренажера, п'ятки ніг зручно розміщує в фіксатори для ніг 22 Ноги повільно піднімаються до горизонтального рівня і опускаються в низ, в такт із диханням Переведення тренажера в неробоче положення для транспортування, займає лічені хвилини, прибравши вертикальні опори 15, 9, 25 і роз'єднавши горизонтальну балку 3, повернути задню частину названої балки на шарнірі, з'єднаному з опорою 2 на 270 %, при цьому горизонтальні балки 17, 3 і опори 1, 2 за допомогою шарнірного з'єднання переводяться паралельно одна до одної Запропонований тренажер промислово використовуватиметься, оскільки він зручний в обслуговуванні, простий за конструкцією, що дозволить влаштувати його випуск у масовому виробництві 60265 Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
