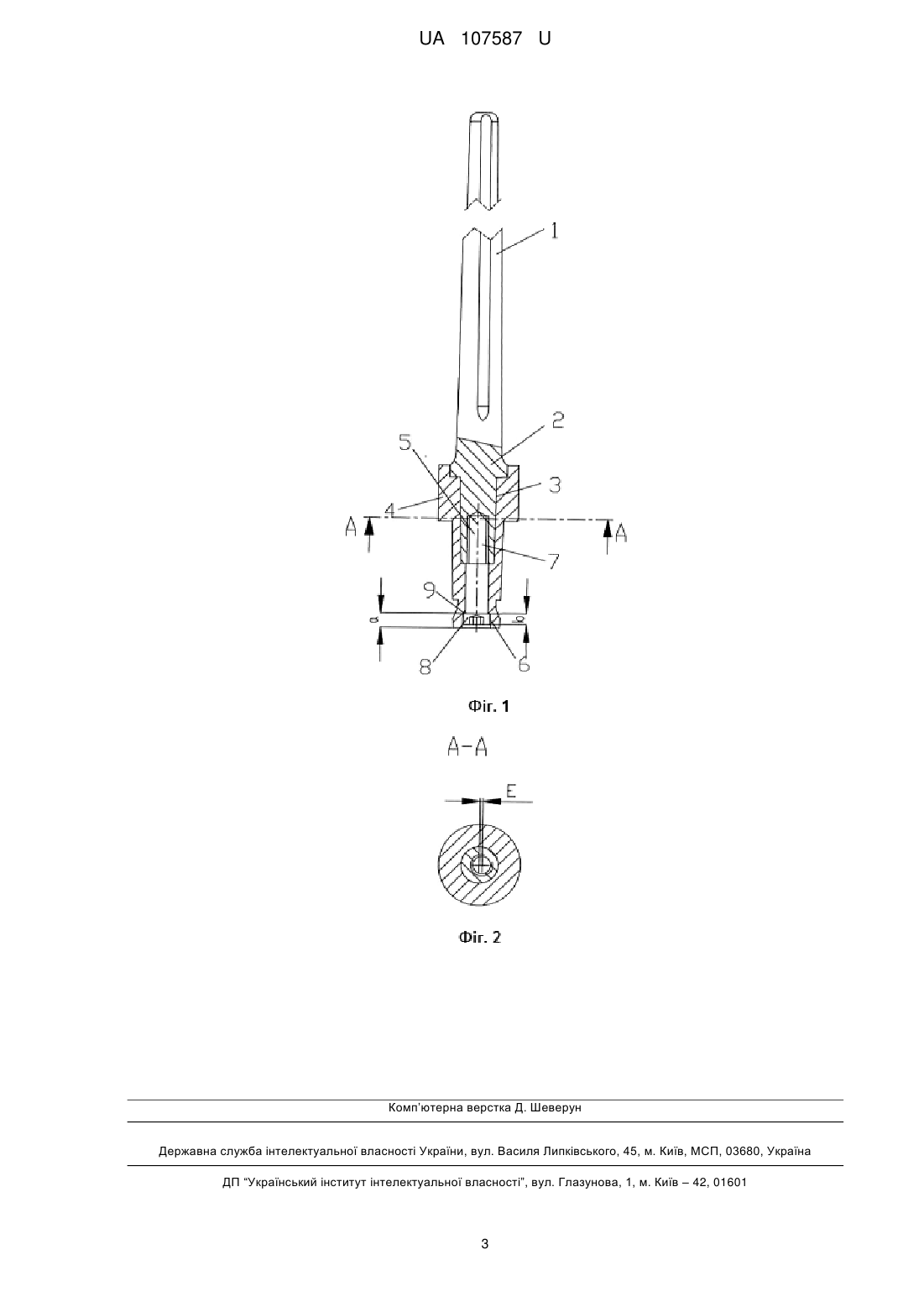

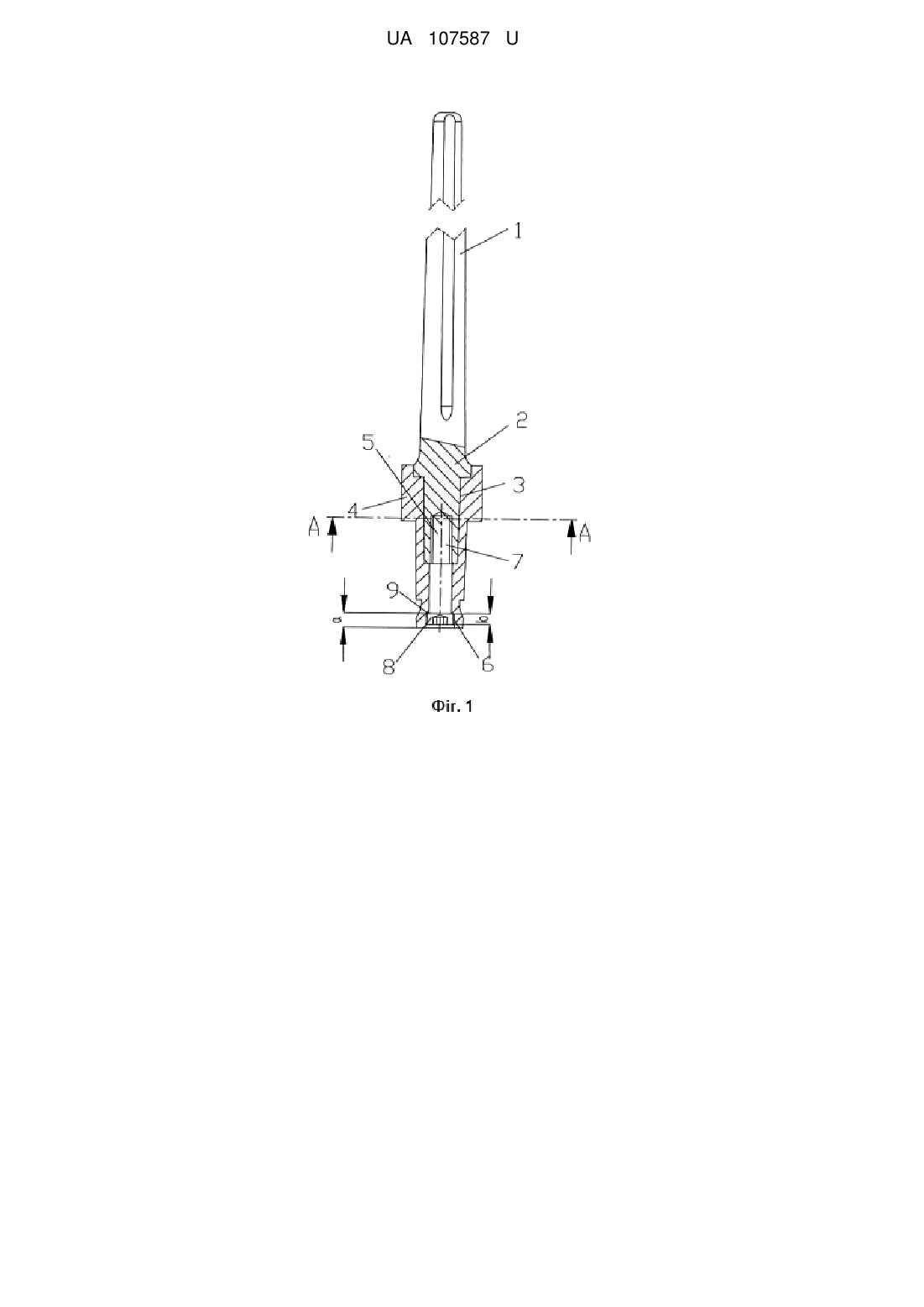

З’єднувальний вузол модульного ендопротеза колінного суглоба

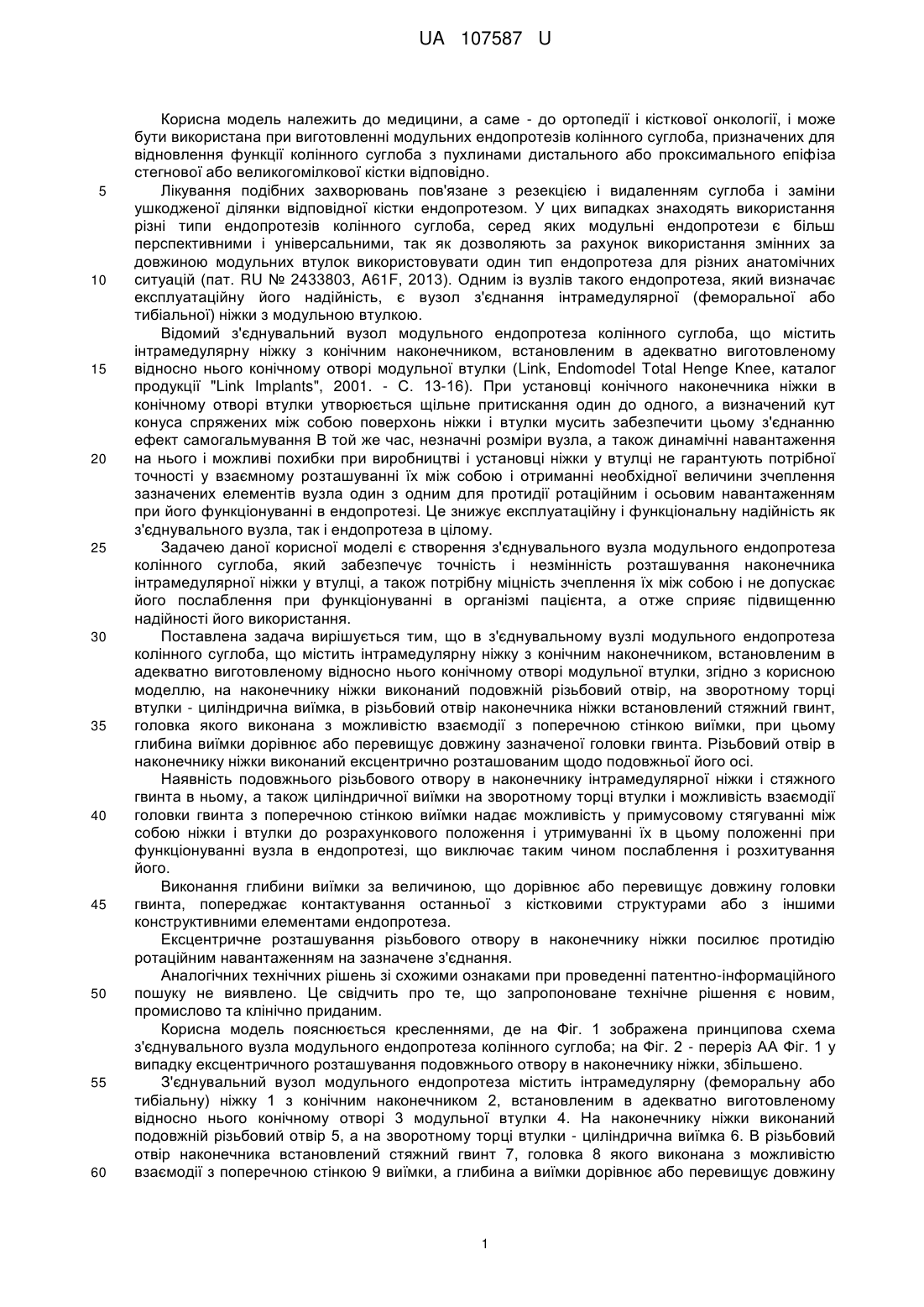

Реферат: UA 107587 U UA 107587 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме - до ортопедії і кісткової онкології, і може бути використана при виготовленні модульних ендопротезів колінного суглоба, призначених для відновлення функції колінного суглоба з пухлинами дистального або проксимального епіфіза стегнової або великогомілкової кістки відповідно. Лікування подібних захворювань пов'язане з резекцією і видаленням суглоба і заміни ушкодженої ділянки відповідної кістки ендопротезом. У цих випадках знаходять використання різні типи ендопротезів колінного суглоба, серед яких модульні ендопротези є більш перспективними і універсальними, так як дозволяють за рахунок використання змінних за довжиною модульних втулок використовувати один тип ендопротеза для різних анатомічних ситуацій (пат. RU № 2433803, A61F, 2013). Одним із вузлів такого ендопротеза, який визначає експлуатаційну його надійність, є вузол з'єднання інтрамедулярної (феморальної або тибіальної) ніжки з модульною втулкою. Відомий з'єднувальний вузол модульного ендопротеза колінного суглоба, що містить інтрамедулярну ніжку з конічним наконечником, встановленим в адекватно виготовленому відносно нього конічному отворі модульної втулки (Link, Endomodel Total Henge Knee, каталог продукції "Link Implants", 2001. - С. 13-16). При установці конічного наконечника ніжки в конічному отворі втулки утворюється щільне притискання один до одного, а визначений кут конуса спряжених між собою поверхонь ніжки і втулки мусить забезпечити цьому з'єднанню ефект самогальмування В той же час, незначні розміри вузла, а також динамічні навантаження на нього і можливі похибки при виробництві і установці ніжки у втулці не гарантують потрібної точності у взаємному розташуванні їх між собою і отриманні необхідної величини зчеплення зазначених елементів вузла один з одним для протидії ротаційним і осьовим навантаженням при його функціонуванні в ендопротезі. Це знижує експлуатаційну і функціональну надійність як з'єднувального вузла, так і ендопротеза в цілому. Задачею даної корисної моделі є створення з'єднувального вузла модульного ендопротеза колінного суглоба, який забезпечує точність і незмінність розташування наконечника інтрамедулярної ніжки у втулці, а також потрібну міцність зчеплення їх між собою і не допускає його послаблення при функціонуванні в організмі пацієнта, а отже сприяє підвищенню надійності його використання. Поставлена задача вирішується тим, що в з'єднувальному вузлі модульного ендопротеза колінного суглоба, що містить інтрамедулярну ніжку з конічним наконечником, встановленим в адекватно виготовленому відносно нього конічному отворі модульної втулки, згідно з корисною моделлю, на наконечнику ніжки виконаний подовжній різьбовий отвір, на зворотному торці втулки - циліндрична виїмка, в різьбовий отвір наконечника ніжки встановлений стяжний гвинт, головка якого виконана з можливістю взаємодії з поперечною стінкою виїмки, при цьому глибина виїмки дорівнює або перевищує довжину зазначеної головки гвинта. Різьбовий отвір в наконечнику ніжки виконаний ексцентрично розташованим щодо подовжньої його осі. Наявність подовжнього різьбового отвору в наконечнику інтрамедулярної ніжки і стяжного гвинта в ньому, а також циліндричної виїмки на зворотному торці втулки і можливість взаємодії головки гвинта з поперечною стінкою виїмки надає можливість у примусовому стягуванні між собою ніжки і втулки до розрахункового положення і утримуванні їх в цьому положенні при функціонуванні вузла в ендопротезі, що виключає таким чином послаблення і розхитування його. Виконання глибини виїмки за величиною, що дорівнює або перевищує довжину головки гвинта, попереджає контактування останньої з кістковими структурами або з іншими конструктивними елементами ендопротеза. Ексцентричне розташування різьбового отвору в наконечнику ніжки посилює протидію ротаційним навантаженням на зазначене з'єднання. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що запропоноване технічне рішення є новим, промислово та клінічно приданим. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображена принципова схема з'єднувального вузла модульного ендопротеза колінного суглоба; на Фіг. 2 - переріз АА Фіг. 1 у випадку ексцентричного розташування подовжнього отвору в наконечнику ніжки, збільшено. З'єднувальний вузол модульного ендопротеза містить інтрамедулярну (феморальну або тибіальну) ніжку 1 з конічним наконечником 2, встановленим в адекватно виготовленому відносно нього конічному отворі 3 модульної втулки 4. На наконечнику ніжки виконаний подовжній різьбовий отвір 5, а на зворотному торці втулки - циліндрична виїмка 6. В різьбовий отвір наконечника встановлений стяжний гвинт 7, головка 8 якого виконана з можливістю взаємодії з поперечною стінкою 9 виїмки, а глибина а виїмки дорівнює або перевищує довжину 1 UA 107587 U 5 10 15 в зазначеної головки гвинта. Зазначений різьбовий отвір може бути виконаний ексцентрично розташованим щодо подовжньої осі наконечника ніжки. Виконання різьбового отвору 5 в наконечнику ніжки 1 і встановлення в ньому стяжного гвинта 7, а також виготовлення циліндричної виїмки 6 на зворотному боці модульної втулки 4 надає можливість взаємодії головки гвинта з поперечною стінкою виїмки, що забезпечує примусове стягування між собою ніжки і втулки до розрахункового їх положення і утримування в цьому положенні на весь період функціонування вузла в протезі. Це попереджає послаблення і розхитування і підвищує таким чином надійність його використання, а виготовлення глибини а виїмки за величиною, що перевищує довжину в головки гвинта, попереджає контакт її з кістковими структурами та іншими конструктивними елементами ендопротеза і не шкодить їм при функціонуванні вузла в ендопротезі. Виконання різьбового отвору 5 на наконечник ексцентрично від подовжньої осі останнього посилює протидію ротаційним навантаженням на даний вузол. За нашими розрахунками такий з'єднувальний вузол модульного ендопротеза попереджає несанкціоноване його розчеплення, знижує динамічне навантаження на ендопротез на 27-32 % і збільшує ефективність його використання в 1,5-1,7 рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. З'єднувальний вузол модульного ендопротеза колінного суглоба, що містить інтрамедулярну ніжку з конічним наконечником, встановленим в адекватно виготовленому відносно нього конічному отворі модульної втулки, який відрізняється тим, що на наконечнику ніжки виконаний подовжній різьбовий отвір, а на зворотному торці втулки - циліндрична виїмка, в різьбовий отвір ніжки встановлений стяжний гвинт, головка якого виконана з можливістю взаємодії з поперечною стінкою виїмки, при цьому глибина виїмки дорівнює або перевищує довжину зазначеної головки гвинта. 2. З'єднувальний вузол модульного ендопротеза колінного суглоба згідно з п. 1, який відрізняється тим, що різьбовий отвір в наконечнику ніжки виконаний ексцентрично від подовжньої осі останнього. 2 UA 107587 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
