Скроневий вузол ендопротеза скронево-нижньощелепного суглоба

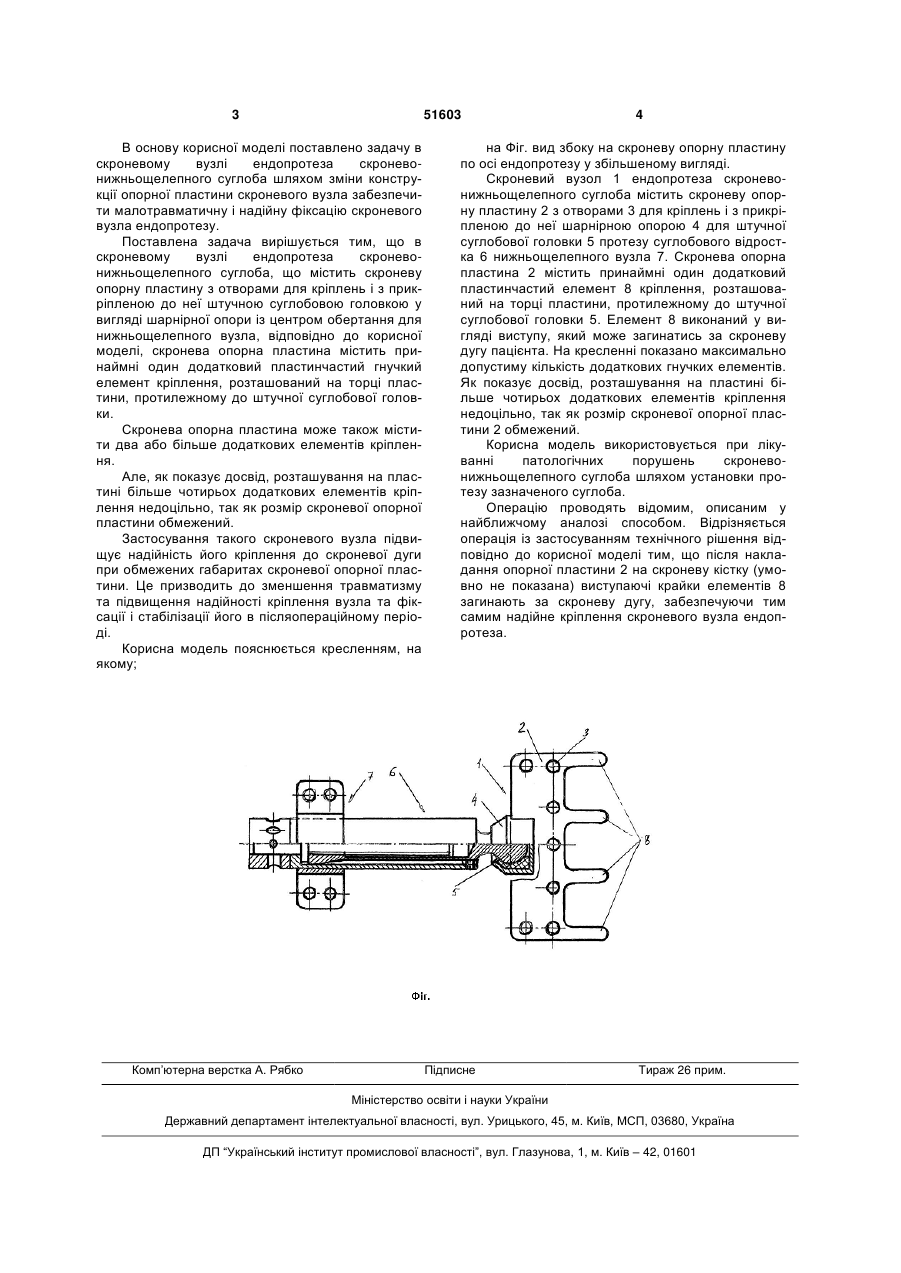

1. Скроневий вузол ендопротеза скроневонижньощелепного суглоба, що містить скроневу опорну пластину з отворами для кріплень і з прикріпленою до неї штучною суглобовою головкою у вигляді шарнірної опори із центром обертання для нижньощелепного вузла, який відрізняється тим, 3 51603 В основу корисної моделі поставлено задачу в скроневому вузлі ендопротеза скроневонижньощелепного суглоба шляхом зміни конструкції опорної пластини скроневого вузла забезпечити малотравматичну і надійну фіксацію скроневого вузла ендопротезу. Поставлена задача вирішується тим, що в скроневому вузлі ендопротеза скроневонижньощелепного суглоба, що містить скроневу опорну пластину з отворами для кріплень і з прикріпленою до неї штучною суглобовою головкою у вигляді шарнірної опори із центром обертання для нижньощелепного вузла, відповідно до корисної моделі, скронева опорна пластина містить принаймні один додатковий пластинчастий гнучкий елемент кріплення, розташований на торці пластини, протилежному до штучної суглобової головки. Скронева опорна пластина може також містити два або більше додаткових елементів кріплення. Але, як показує досвід, розташування на пластині більше чотирьох додаткових елементів кріплення недоцільно, так як розмір скроневої опорної пластини обмежений. Застосування такого скроневого вузла підвищує надійність його кріплення до скроневої дуги при обмежених габаритах скроневої опорної пластини. Це призводить до зменшення травматизму та підвищення надійності кріплення вузла та фіксації і стабілізації його в післяопераційному періоді. Корисна модель пояснюється кресленням, на якому; Комп’ютерна верстка А. Рябко 4 на Фіг. вид збоку на скроневу опорну пластину по осі ендопротезу у збільшеному вигляді. Скроневий вузол 1 ендопротеза скроневонижньощелепного суглоба містить скроневу опорну пластину 2 з отворами 3 для кріплень і з прикріпленою до неї шарнірною опорою 4 для штучної суглобової головки 5 протезу суглобового відростка 6 нижньощелепного вузла 7. Скронева опорна пластина 2 містить принаймні один додатковий пластинчастий елемент 8 кріплення, розташований на торці пластини, протилежному до штучної суглобової головки 5. Елемент 8 виконаний у вигляді виступу, який може загинатись за скроневу дугу пацієнта. На кресленні показано максимально допустиму кількість додаткових гнучких елементів. Як показує досвід, розташування на пластині більше чотирьох додаткових елементів кріплення недоцільно, так як розмір скроневої опорної пластини 2 обмежений. Корисна модель використовується при лікуванні патологічних порушень скроневонижньощелепного суглоба шляхом установки протезу зазначеного суглоба. Операцію проводять відомим, описаним у найближчому аналозі способом. Відрізняється операція із застосуванням технічного рішення відповідно до корисної моделі тим, що після накладання опорної пластини 2 на скроневу кістку (умовно не показана) виступаючі крайки елементів 8 загинають за скроневу дугу, забезпечуючи тим самим надійне кріплення скроневого вузла ендопротеза. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
