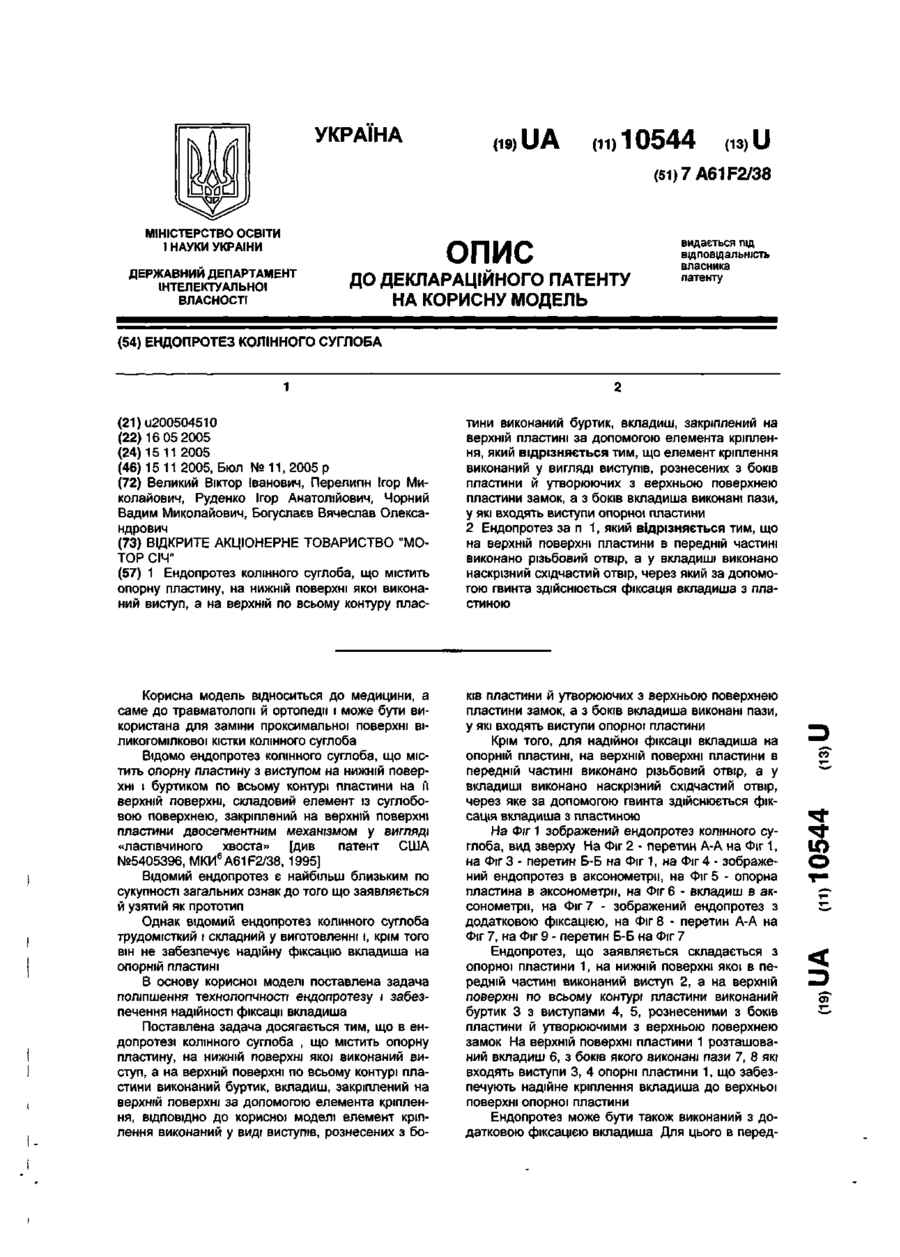

Ендопротез колінного суглоба

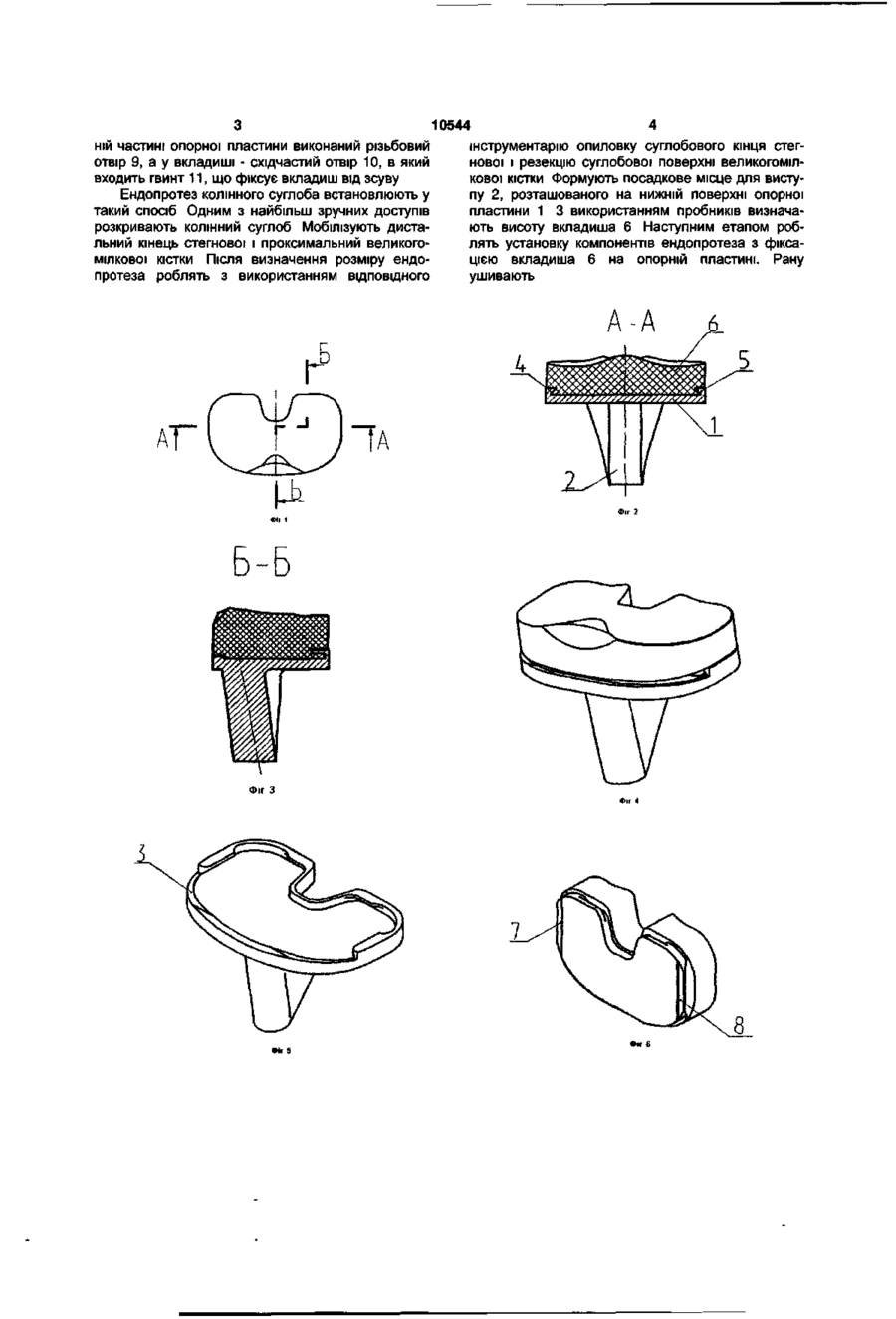

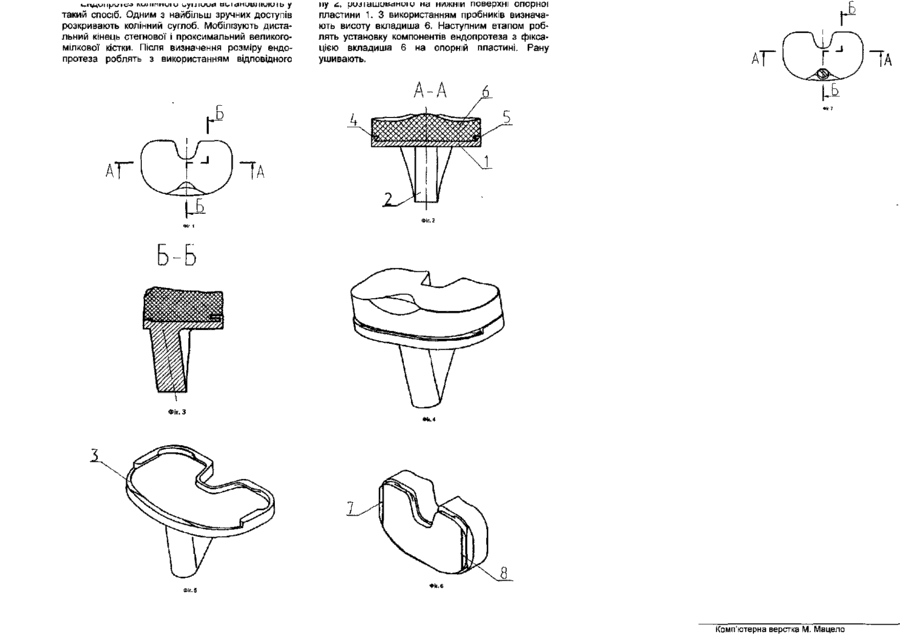

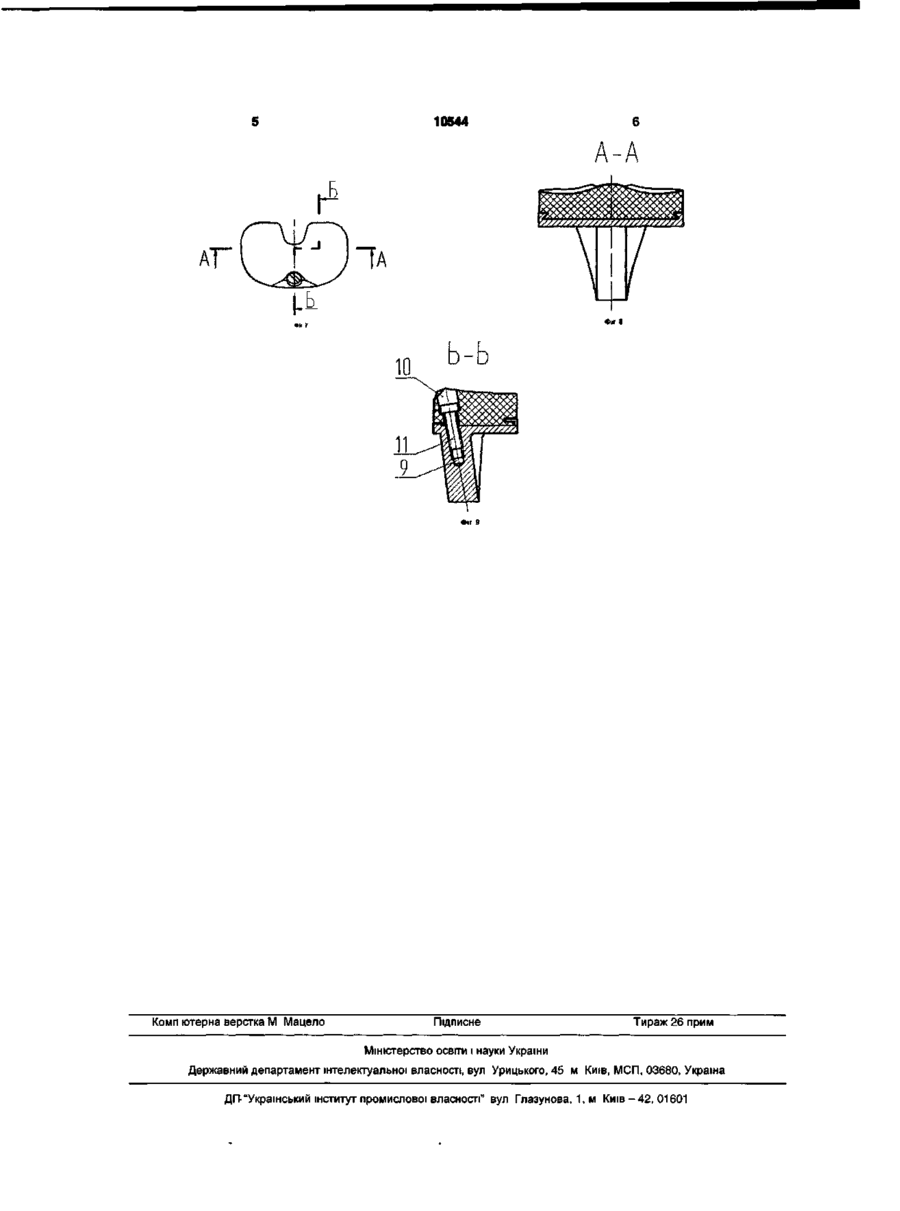

1 Ендопротез колінного суглоба, що містить опорну пластину, на нижній поверхні якої виконаний виступ, а на верхній по всьому контуру плас тини виконаний буртик, вкладиш, закріплений на верхній пластині за допомогою елемента кріплення, який відрізняється тим, що елемент кріплення виконаний у вигляді виступів, рознесених з боків пластини й утворюючих з верхньою поверхнею пластини замок, а з боків вкладиша виконані пази, у які входять виступи опорної пластини 2 Ендопротез за п 1, який відрізняється тим, що на верхній поверхні пластини в передній частині виконано різьбовий отвір, а у вкладиші виконано наскрізний східчастий отвір, через який за допомогою гвинта здійснюється фіксація вкладиша з пластиною Корисна модель відноситься до медицини, а саме до травматології й ортопедії і може бути використана для заміни проксимальної поверхні віликогомілкової кістки колінного суглоба Відомо ендопротез колінного суглоба, що містить опорну пластину з виступом на нижній поверхні і буртиком по всьому контурі пластини на її верхній поверхні, складовий елемент із суглобовою поверхнею, закріплений на верхній поверхні пластини двосегментним механізмом у вигляді «ластівчиного хвоста» [див патент США №5405396, MKM6A61F2/38, 1995] Відомий ендопротез є найбільш близьким по сукупності загальних ознак до того що заявляється й узятий як прототип Однак відомий ендопротез колінного суглоба трудомісткий і складний у виготовленні і, крім того він не забезпечує надійну фіксацію вкладиша на опорній пластині В основу корисної моделі поставлена задача поліпшення технологічності ендопротезу і забезпечення надійності фіксації вкладиша Поставлена задача досягається тим, що в ендопротезі колінного суглоба , що містить опорну пластину, на нижній поверхні якої виконаний виступ, а на верхній поверхні по всьому контурі пластини виконаний буртик, вкладиш, закріплений на верхній поверхні за допомогою елемента кріплення, ВІДПОВІДНО до корисної моделі елемент кріплення виконаний у виді виступів, рознесених з бо ків пластини й утворюючих з верхньою поверхнею пластини замок, а з боків вкладиша виконані пази, у які входять виступи опорної пластини Крім того, для надійної фіксації вкладиша на опорній пластині, на верхній поверхні пластини в передній частині виконано різьбовий отвір, а у вкладиші виконано наскрізний східчастий отвір, через яке за допомогою гвинта здійснюється фіксація вкладиша з пластиною На Фіг 1 зображений ендопротез колінного суглоба, вид зверху На Фіг 2 - перетин А-А на Фіг 1, на Фіг 3 - перетин Б-Б на Фіг 1, на Фіг 4 - зображений ендопротез в аксонометрії, на Фіг 5 - опорна пластина в аксонометрії, на Фіг 6 - вкладиш в аксонометрії, на Фіг 7 - зображений ендопротез з додатковою фіксацією, на Фіг 8 - перетин А-А на Фіг 7, на Фіг 9 - перетин Б-Б на Фіг 7 Ендопротез, що заявляється складається з опорної пластини 1, на нижній поверхні якої в передній частині виконаний виступ 2, а на верхній поверхні по всьому контурі пластини виконаний буртик 3 з виступами 4, 5, рознесеними з боків пластини й утворюючими з верхньою поверхнею замок На верхній поверхні пластини 1 розташований вкладиш 6, з боків якого виконані пази 7, 8 які входять виступи 3, 4 опорні пластини 1, що забезпечують надійне кріплення вкладиша до верхньої поверхні опорної пластини Ендопротез може бути також виконаний з додатковою фіксацією вкладиша Для цього в перед (22)16 05 2005 (24)15 11 2005 со ю о ній частині опорної пластини виконаний різьбовий отвір 9, а у вкладиші - східчастий отвір 10, в який входить гвинт 11, що фіксує вкладиш від зсуву Ендопротез колінного суглоба встановлюють у такий спосіб Одним з найбільш зручних доступів розкривають колінний суглоб Мобілізують дистальний кінець стегнової і проксимальний великогомілкової кістки Після визначення розміру ендопротеза роблять з використанням ВІДПОВІДНОГО 10544 4 інструментарію опиловку суглобового кінця стегнової і резекцію суглобової поверхні великогомілкової кістки Формують посадкове місце для виступу 2, розташованого на нижній поверхні опорної пластини 1 3 використанням пробників визначають висоту вкладиша 6 Наступним етапом роблять установку компонентів ендопротеза з фіксацією вкладиша 6 на опорній пластині. Рану ушивають А~А Б-Б Фіг З 10544 A-A Комп ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП, 03680, Україна ДП-"Український інститут промислової власності" вул Глазунова, 1, м Київ-42, 01601
