Зовнішня теплоізоляційна стіна будинку

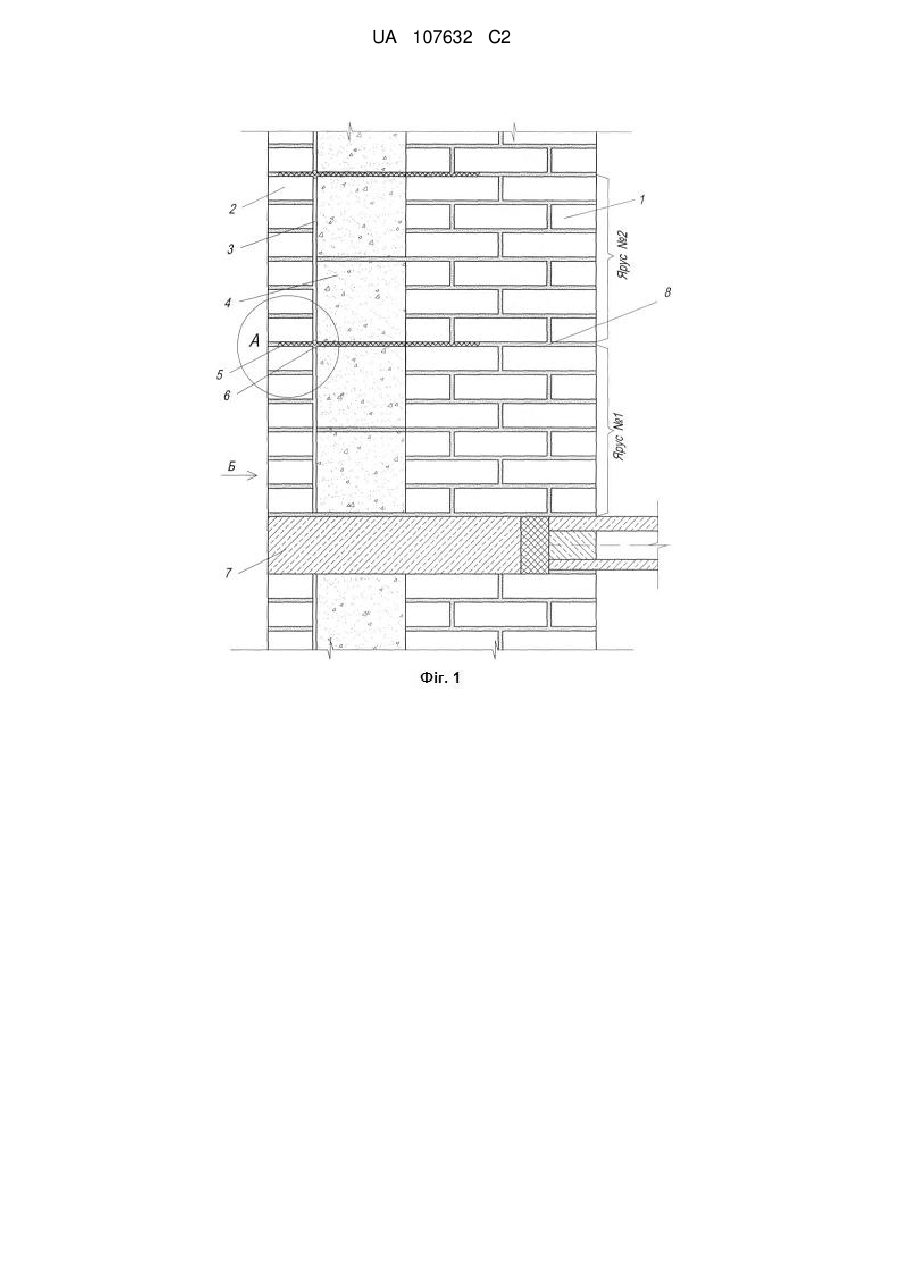

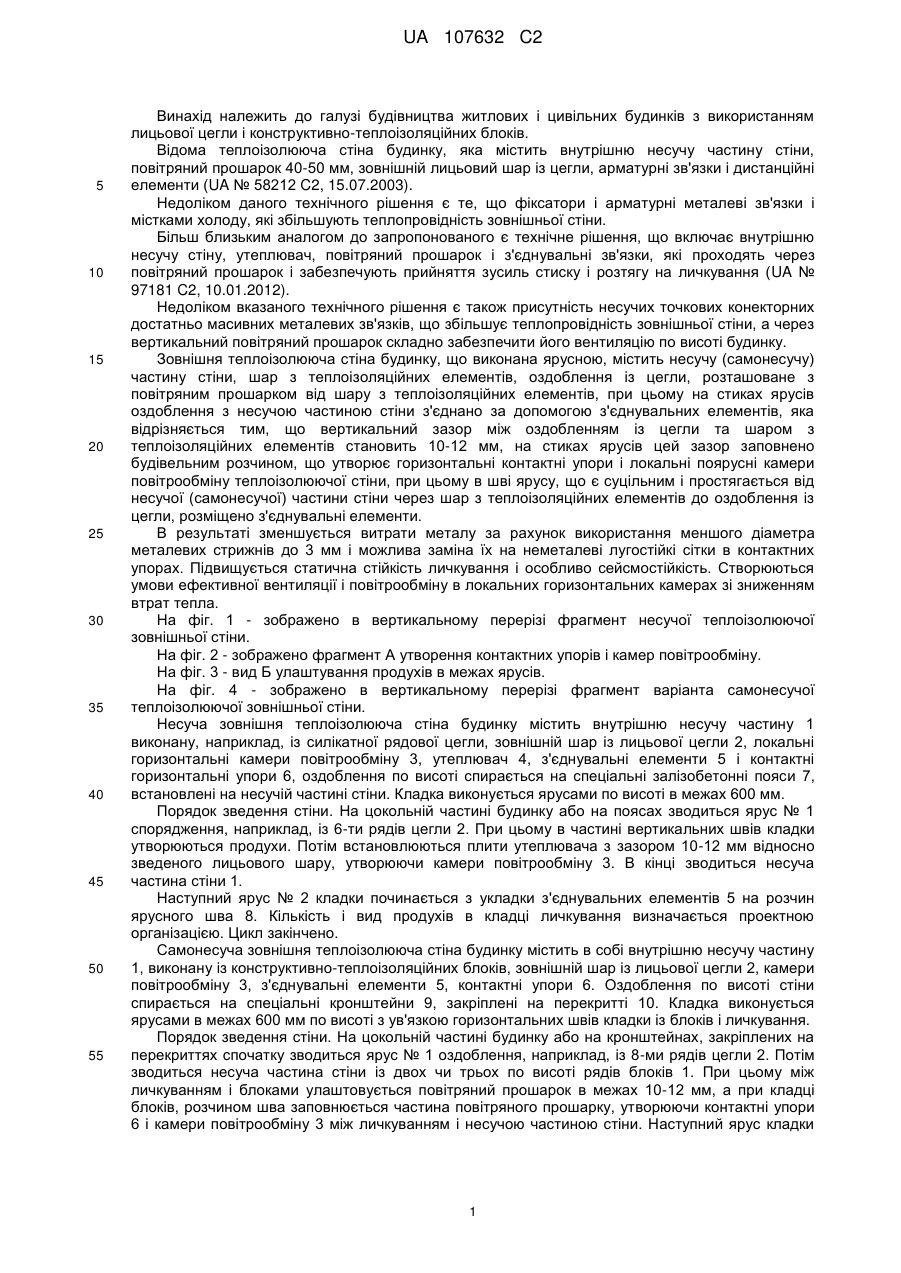

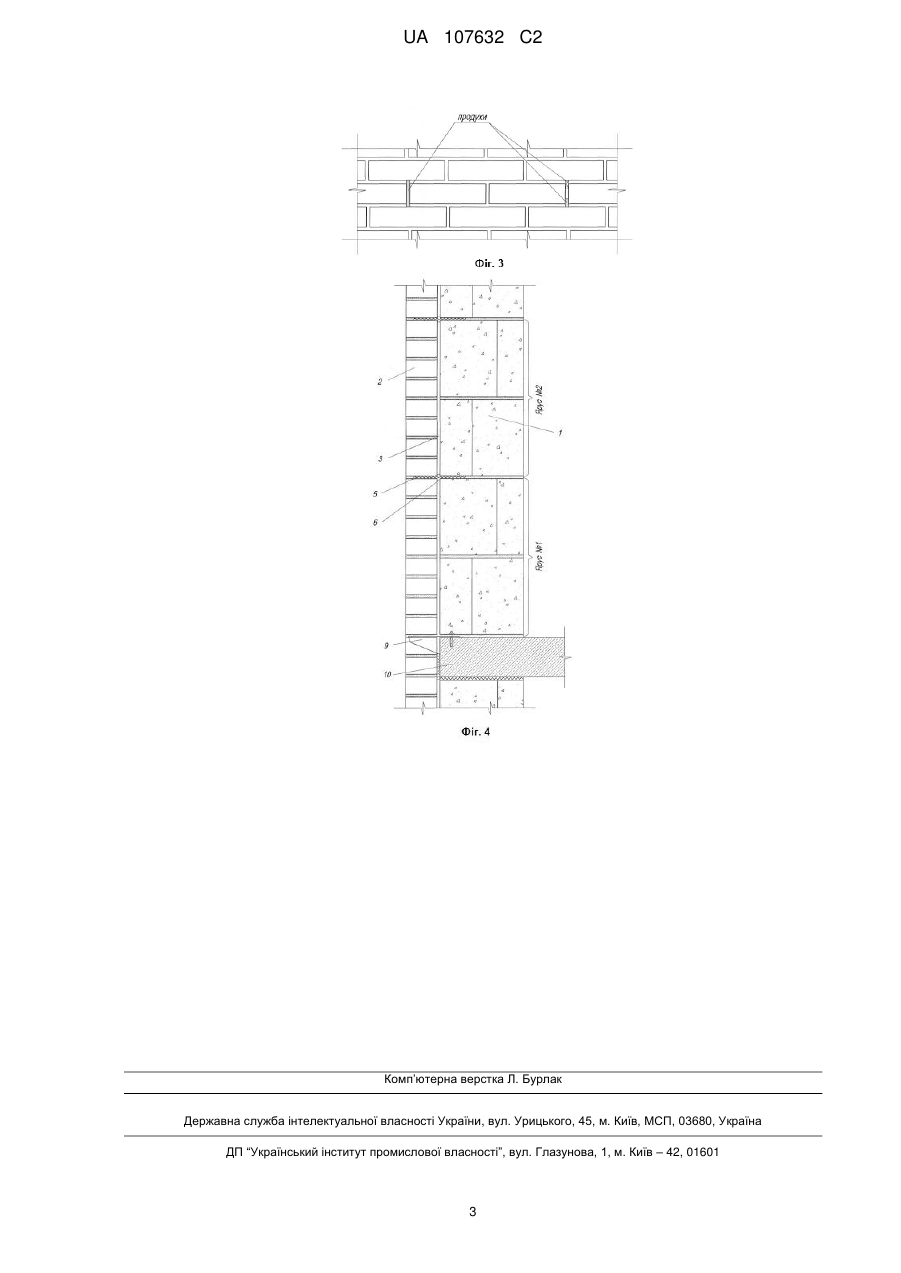

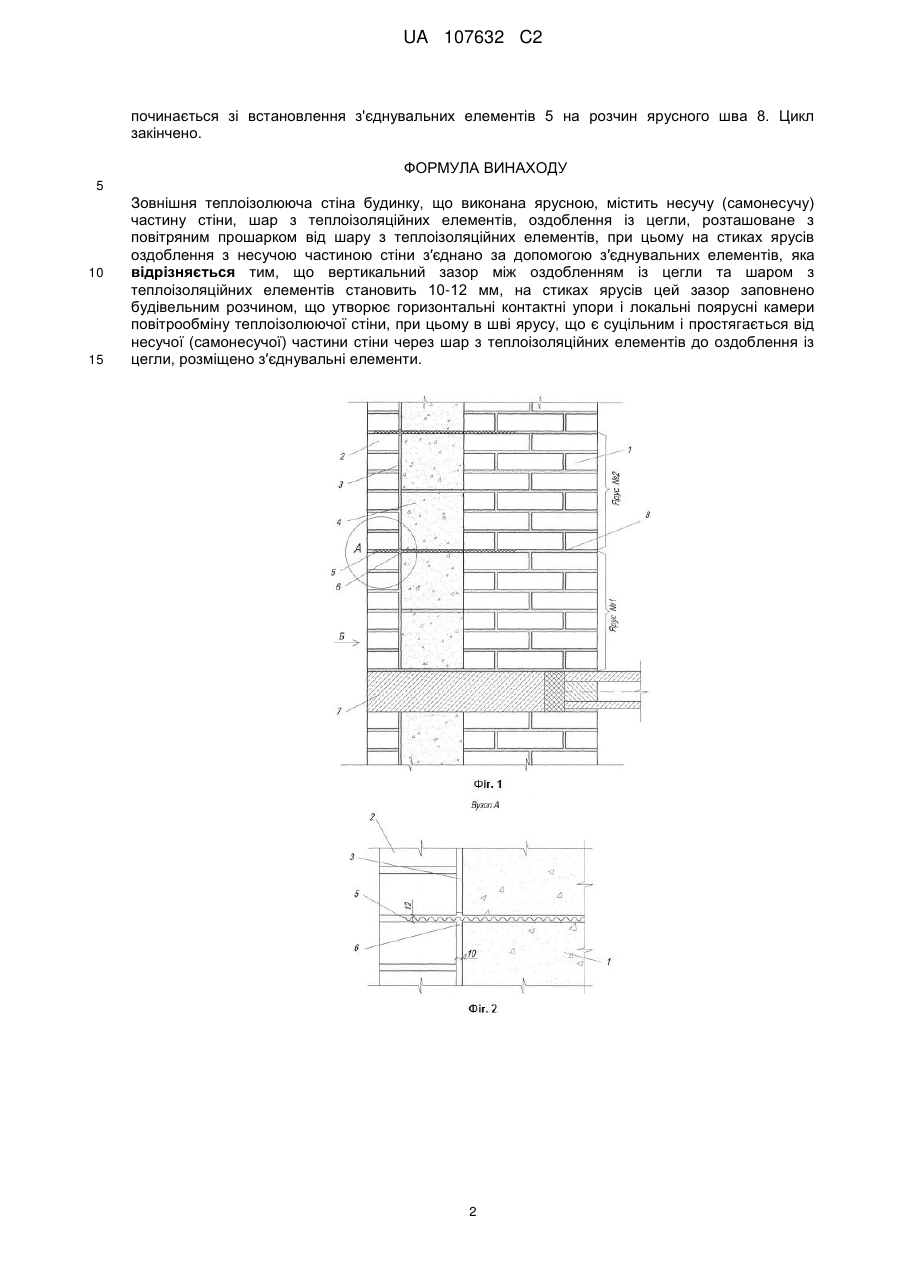

Реферат: Зовнішня теплоізолююча стіна будинку виконана ярусною, містить несучу (самонесучу) частину стіни, шар з теплоізоляційних елементів, оздоблення із цегли, розташоване з повітряним прошарком від шару з теплоізоляційних елементів. На стиках ярусів оздоблення з несучою частиною стіни з′єднано за допомогою з′єднувальних елементів. При цьому вертикальний зазор між оздобленням із цегли та шаром з теплоізоляційних елементів становить 10-12 мм, на стиках ярусів цей зазор заповнено будівельним розчином, що утворює горизонтальні контактні упори і локальні поярусні камери повітрообміну теплоізолюючої стіни. Шов ярусу є суцільним і простягається від несучої (самонесучої) частини стіни через шар з теплоізоляційних елементів до оздоблення із цегли. У шві розміщено з′єднувальні елементи. UA 107632 C2 (12) UA 107632 C2 UA 107632 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі будівництва житлових і цивільних будинків з використанням лицьової цегли і конструктивно-теплоізоляційних блоків. Відома теплоізолююча стіна будинку, яка містить внутрішню несучу частину стіни, повітряний прошарок 40-50 мм, зовнішній лицьовий шар із цегли, арматурні зв'язки і дистанційні елементи (UA № 58212 C2, 15.07.2003). Недоліком даного технічного рішення є те, що фіксатори і арматурні металеві зв'язки і містками холоду, які збільшують теплопровідність зовнішньої стіни. Більш близьким аналогом до запропонованого є технічне рішення, що включає внутрішню несучу стіну, утеплювач, повітряний прошарок і з'єднувальні зв'язки, які проходять через повітряний прошарок і забезпечують прийняття зусиль стиску і розтягу на личкування (UA № 97181 C2, 10.01.2012). Недоліком вказаного технічного рішення є також присутність несучих точкових конекторних достатньо масивних металевих зв'язків, що збільшує теплопровідність зовнішньої стіни, а через вертикальний повітряний прошарок складно забезпечити його вентиляцію по висоті будинку. Зовнішня теплоізолююча стіна будинку, що виконана ярусною, містить несучу (самонесучу) частину стіни, шар з теплоізоляційних елементів, оздоблення із цегли, розташоване з повітряним прошарком від шару з теплоізоляційних елементів, при цьому на стиках ярусів оздоблення з несучою частиною стіни з'єднано за допомогою з'єднувальних елементів, яка відрізняється тим, що вертикальний зазор між оздобленням із цегли та шаром з теплоізоляційних елементів становить 10-12 мм, на стиках ярусів цей зазор заповнено будівельним розчином, що утворює горизонтальні контактні упори і локальні поярусні камери повітрообміну теплоізолюючої стіни, при цьому в шві ярусу, що є суцільним і простягається від несучої (самонесучої) частини стіни через шар з теплоізоляційних елементів до оздоблення із цегли, розміщено з'єднувальні елементи. В результаті зменшується витрати металу за рахунок використання меншого діаметра металевих стрижнів до 3 мм і можлива заміна їх на неметалеві лугостійкі сітки в контактних упорах. Підвищується статична стійкість личкування і особливо сейсмостійкість. Створюються умови ефективної вентиляції і повітрообміну в локальних горизонтальних камерах зі зниженням втрат тепла. На фіг. 1 - зображено в вертикальному перерізі фрагмент несучої теплоізолюючої зовнішньої стіни. На фіг. 2 - зображено фрагмент А утворення контактних упорів і камер повітрообміну. На фіг. 3 - вид Б улаштування продухів в межах ярусів. На фіг. 4 - зображено в вертикальному перерізі фрагмент варіанта самонесучої теплоізолюючої зовнішньої стіни. Несуча зовнішня теплоізолююча стіна будинку містить внутрішню несучу частину 1 виконану, наприклад, із силікатної рядової цегли, зовнішній шар із лицьової цегли 2, локальні горизонтальні камери повітрообміну 3, утеплювач 4, з'єднувальні елементи 5 і контактні горизонтальні упори 6, оздоблення по висоті спирається на спеціальні залізобетонні пояси 7, встановлені на несучій частині стіни. Кладка виконується ярусами по висоті в межах 600 мм. Порядок зведення стіни. На цокольній частині будинку або на поясах зводиться ярус № 1 спорядження, наприклад, із 6-ти рядів цегли 2. При цьому в частині вертикальних швів кладки утворюються продухи. Потім встановлюються плити утеплювача з зазором 10-12 мм відносно зведеного лицьового шару, утворюючи камери повітрообміну 3. В кінці зводиться несуча частина стіни 1. Наступний ярус № 2 кладки починається з укладки з'єднувальних елементів 5 на розчин ярусного шва 8. Кількість і вид продухів в кладці личкування визначається проектною організацією. Цикл закінчено. Самонесуча зовнішня теплоізолююча стіна будинку містить в собі внутрішню несучу частину 1, виконану із конструктивно-теплоізоляційних блоків, зовнішній шар із лицьової цегли 2, камери повітрообміну 3, з'єднувальні елементи 5, контактні упори 6. Оздоблення по висоті стіни спирається на спеціальні кронштейни 9, закріплені на перекритті 10. Кладка виконується ярусами в межах 600 мм по висоті з ув'язкою горизонтальних швів кладки із блоків і личкування. Порядок зведення стіни. На цокольній частині будинку або на кронштейнах, закріплених на перекриттях спочатку зводиться ярус № 1 оздоблення, наприклад, із 8-ми рядів цегли 2. Потім зводиться несуча частина стіни із двох чи трьох по висоті рядів блоків 1. При цьому між личкуванням і блоками улаштовується повітряний прошарок в межах 10-12 мм, а при кладці блоків, розчином шва заповнюється частина повітряного прошарку, утворюючи контактні упори 6 і камери повітрообміну 3 між личкуванням і несучою частиною стіни. Наступний ярус кладки 1 UA 107632 C2 починається зі встановлення з'єднувальних елементів 5 на розчин ярусного шва 8. Цикл закінчено. ФОРМУЛА ВИНАХОДУ 5 10 15 Зовнішня теплоізолююча стіна будинку, що виконана ярусною, містить несучу (самонесучу) частину стіни, шар з теплоізоляційних елементів, оздоблення із цегли, розташоване з повітряним прошарком від шару з теплоізоляційних елементів, при цьому на стиках ярусів оздоблення з несучою частиною стіни з′єднано за допомогою з′єднувальних елементів, яка відрізняється тим, що вертикальний зазор між оздобленням із цегли та шаром з теплоізоляційних елементів становить 10-12 мм, на стиках ярусів цей зазор заповнено будівельним розчином, що утворює горизонтальні контактні упори і локальні поярусні камери повітрообміну теплоізолюючої стіни, при цьому в шві ярусу, що є суцільним і простягається від несучої (самонесучої) частини стіни через шар з теплоізоляційних елементів до оздоблення із цегли, розміщено з′єднувальні елементи. 2 UA 107632 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
