Зовнішня теплоізолююча стіна будинку

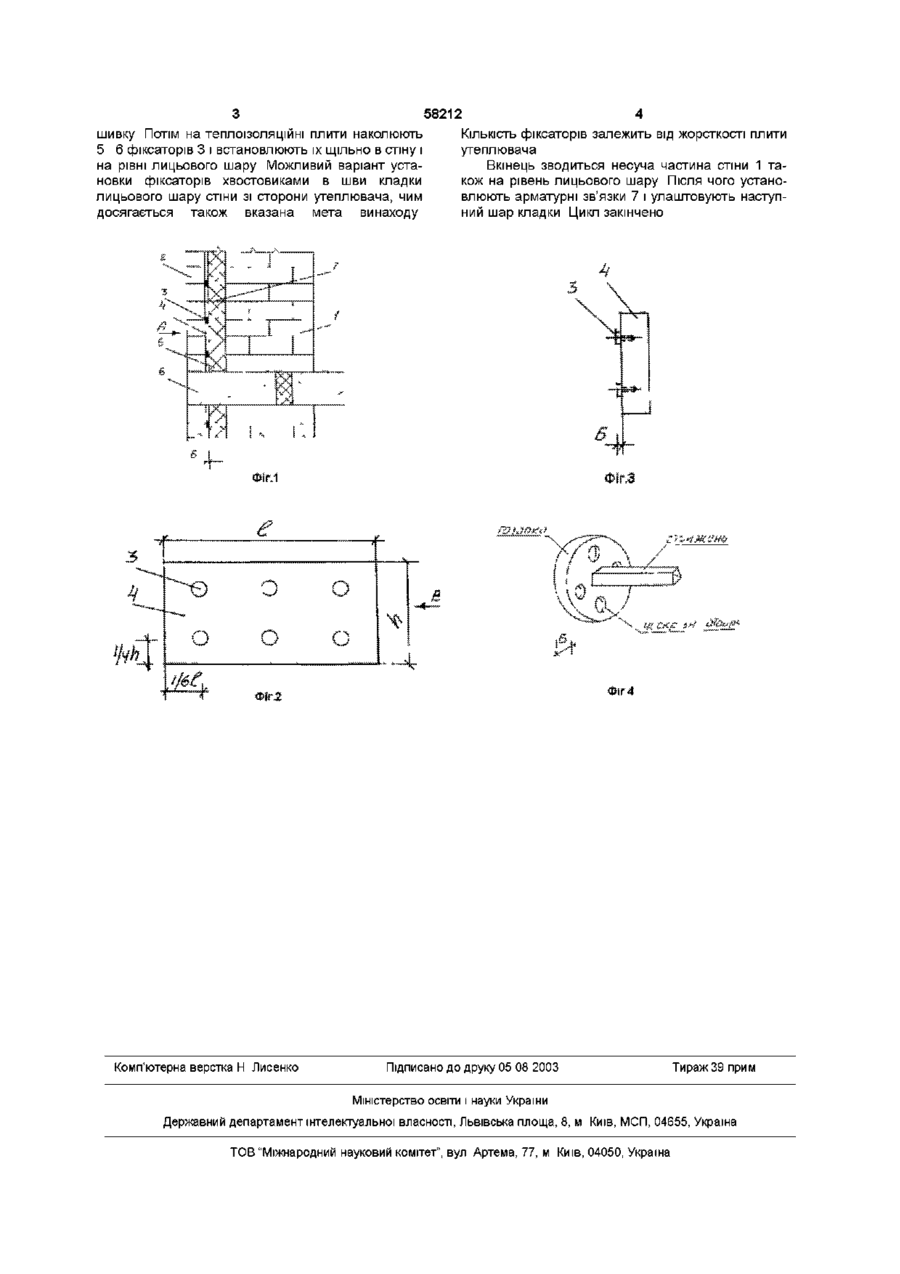

1 Зовнішня теплоізолююча стіна будинку, що містить внутрішню несучу частину стіни, ЗОВНІШНІЙ Винахід відноситися до області будівництва житлових і цивільних будинків з використанням цегли і теплоізоляційних матеріалів Відоме зовнішнє огородження яке включає ЗОВНІШНІЙ і внутрішній шари і розмішений між ними теплоізоляційний шар і повітряний прошарок /А С СССР №829835, бюл №181981 р/ Недоліком вказаної конструкції є складність конструктивного виконання і велика КІЛЬКІСТЬ МІСТ КІВ холоду за рахунок металевих ригелів і недостатня КІЛЬКІСТЬ вертикальних перегородок для фіксації утеплювача Найбільш близьким технічним рішенням / прототип/ по технічній сутності і досягаемому результату до запропонованого є трьохшарова конструкція стіни де плитний утеплювач розмішають між несучою частиною стіни із цегли і захиснодекоративним личкуванням виконаним також із цегли При цьому на опорні елементи виконані із гнучких арматурних зв'язків встановлюють вільно плити утеплювача і дистанційні елементи повітряного прошарку /Див Ж Строительные материалы М №2, 2001г стр22/ Недоліком вказаного технічного рішення є те, що кроки гнучких зв'язків конструктивно не співпадають з розміром і місцем установки плит утеплювача і тому неможливо забезпечить установку достатньої КІЛЬКОСТІ дистанційних елементів в залежності від розмірів плит і їх жорсткості Метою запропонованого технічного рішення є гарантоване гармонійне забезпечення розмірів повітряного прошарку по всій площині утеплювача і спрощення технології улаштування теплоефекти лицьовий шар, дистанційні елементи і плитний утеплювач, яка відрізняється тим, що дистанційні елементи виконані у вигляді фіксаторів кнопкоподібної форми, фасадна поверхня яких знаходиться в межах 1 50 1 80, а КІЛЬКІСТЬ - 1 1 2 10 1 від площі утеплювача 2 Зовнішня теплоізолююча стіна будинку, яка відрізняється тим, що фіксатори виконані із малотеплопровідного матеріалу і рівномірно розміщені по площі плит утеплювача ВНИХ ЗОВНІШНІХ СТІН Сутність винаходу полягає в тому, що дистанційні елементи виконані у вигляді фіксаторів кнопкоподібної форми фасадна поверхня яких знаходиться в межах 1 50 1 80, а КІЛЬКІСТЬ - 12 1 10 1 від площі утеплювача При цьому фіксатори виконані із малотеплопровідного матеріалу і рівномірно розмішені по площі плити утеплювача На фіг 1 - зображено в вертикальному перетині фрагмент зовнішньої стіни На фіг 2 - схема установки фіксаторів на теплоізоляційній плиті, вид по А на фіг 1 На фіг 3 - вид по В на фіг 2 На фіг 4 - загальний вигляд фіксатора Зовнішня теплоізоляційна стіна будинку мстить в собі внутрішню несучу частину 1, ЗОВНІШНІЙ лицьовий шар 2, фіксатори 3, повітряний прошарок 4 і теплоізоляційні плити 5 Теплоізоляційні плити виконані ЩІЛЬНІСТЮ 50-100КГ/М 3 І розміром в межах 1000x500x100мм Фіксатори виготовляють, наприклад, із вторинного поліетилену з коефіцієнтом теплопровідності в межах 0,2 0,ЗВт/м°С При цьому товщина головки /Б/ фіксатора відповідає ширині повітряного прошарку, діаметр головки складає в межах 40-50мм,а стрижень довжиною ЗО 35мм Порядок зведення стіни На цокольній частині будинку монтується перекриття і залізобетонний пояс 6 Зовнішня стіна влаштовується із будівельної цегли чи мілких будівельних блоків ярусами в 4 5 рядів кладки Спочатку викладають 4 5 рядів зовнішнього лицьового шару 2 під роз 00 ю 58212 шивку Потім на теплоізоляційні плити наколюють 5 6 фіксаторів 3 і встановлюють їх щільно в стіну і на рівні лицьового шару Можливий варіант установки фіксаторів хвостовиками в шви кладки лицьового шару стіни зі сторони утеплювача, чим досягається також вказана мета винаходу Комп'ютерна верстка Н Лисенко 4 КІЛЬКІСТЬ фіксаторів залежить від жорсткості плити утеплювача Вкінець зводиться несуча частина стіни 1 також на рівень лицьового шару Після чого установлюють арматурні зв'язки 7 і улаштовують наступний шар кладки Цикл закінчено Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
