Пристрій для розбирання верхнього підвісу дробарки

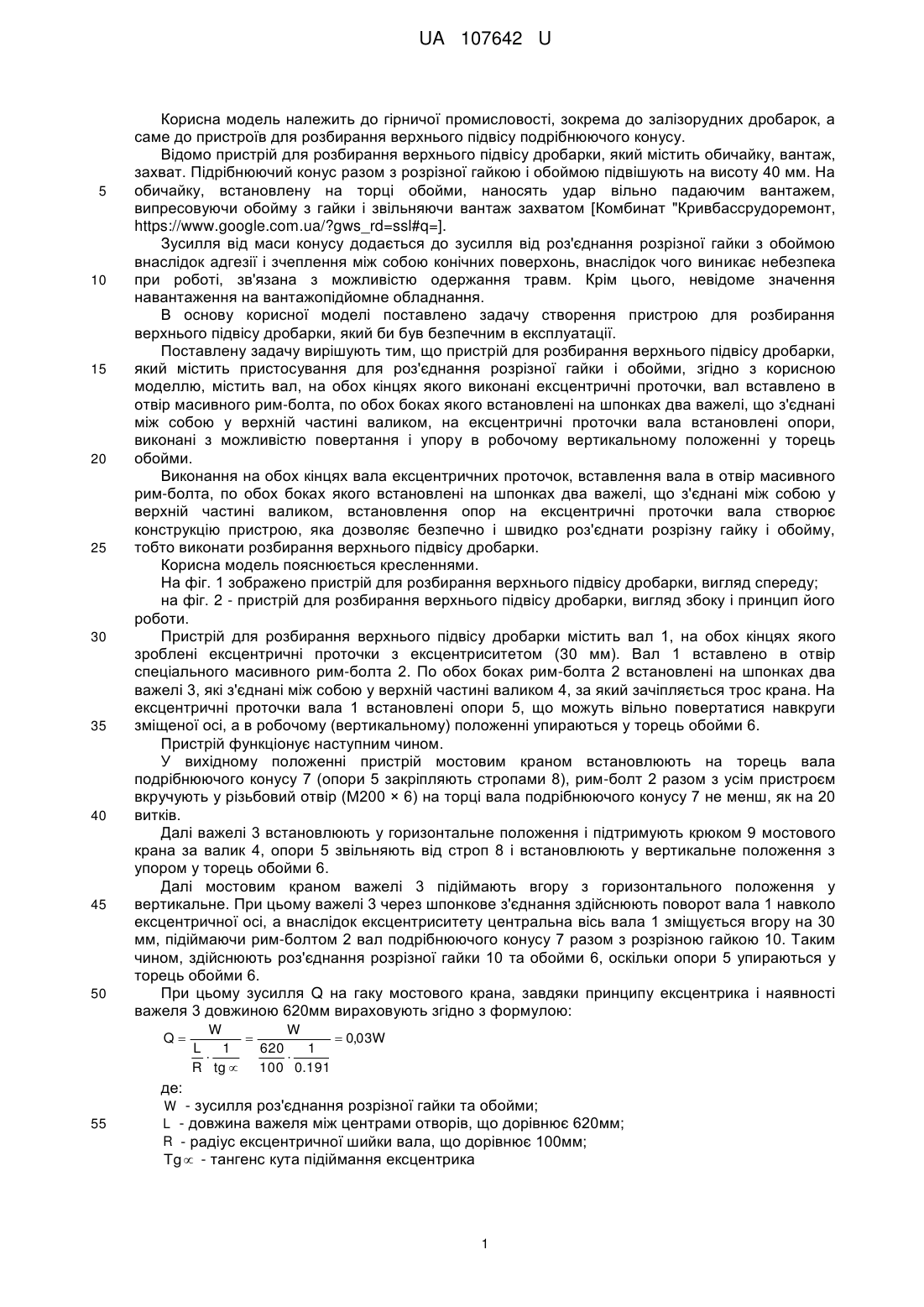

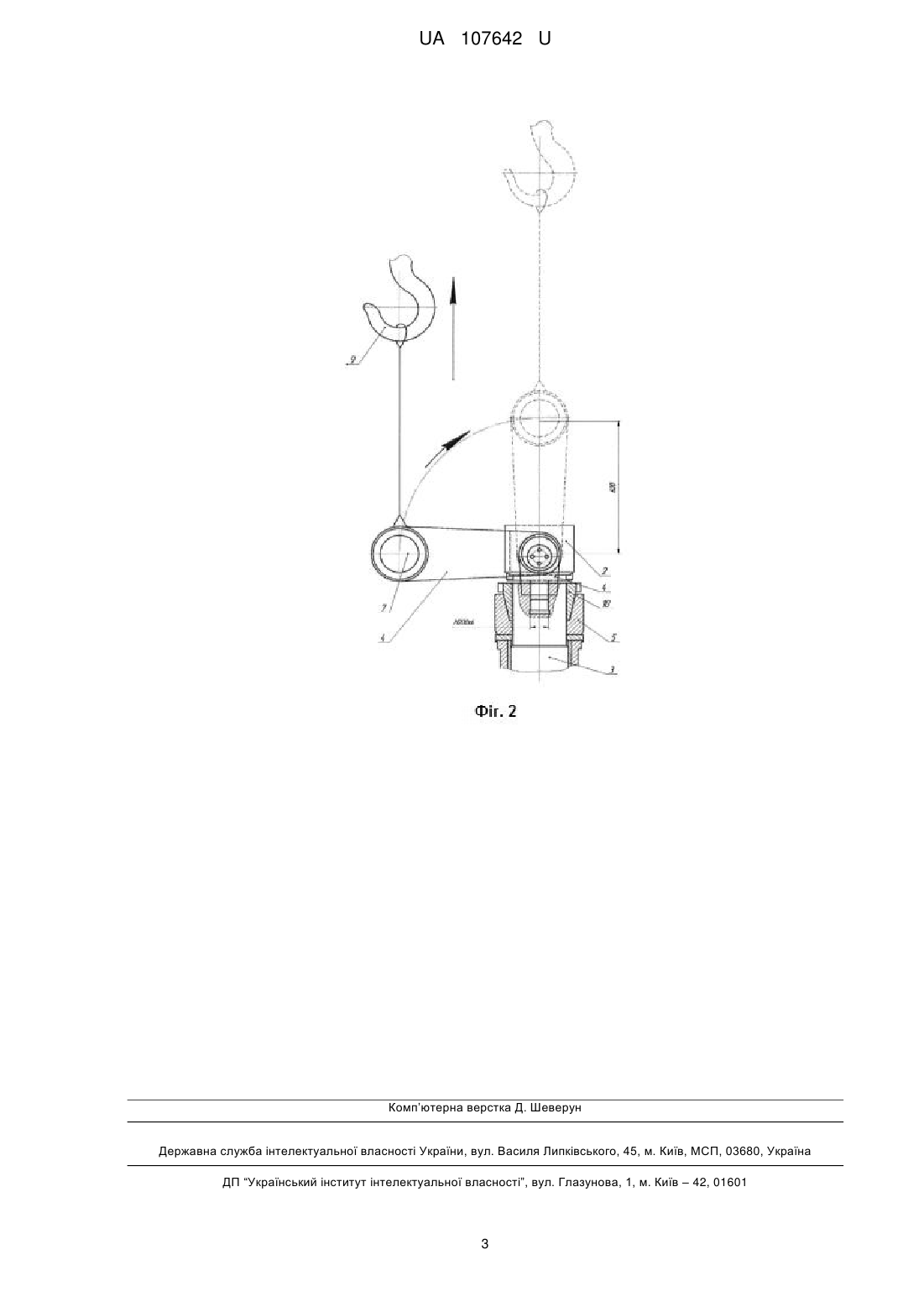

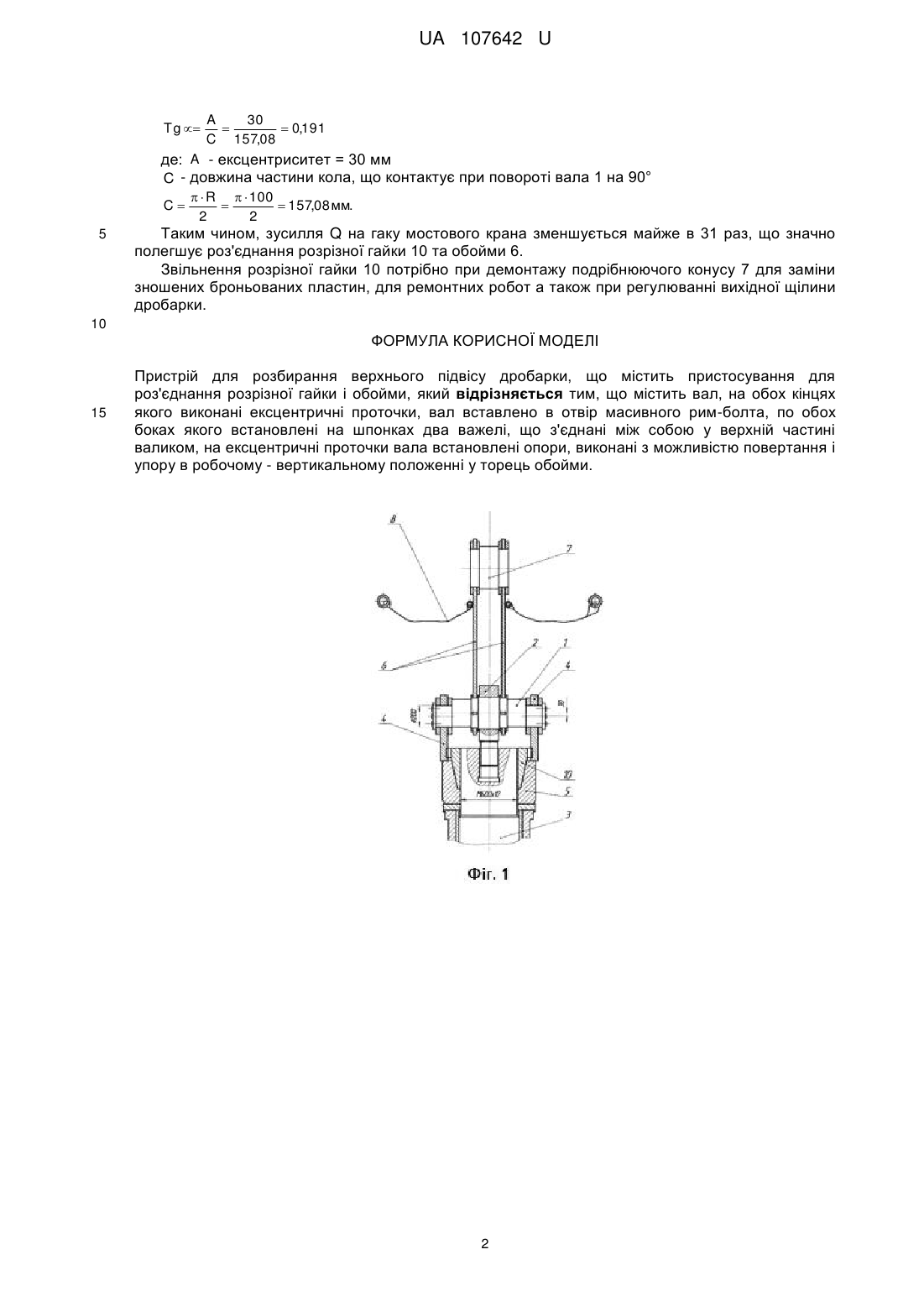

Реферат: Пристрій для розбирання верхнього підвісу дробарки містить пристосування для роз'єднання розрізної гайки і обойми. Пристрій містить вал, на обох кінцях якого виконані ексцентричні проточки, вал вставлено в отвір масивного рим-болта, по обох боках якого встановлені на шпонках два важелі, що з'єднані між собою у верхній частині валиком. На ексцентричні проточки вала встановлені опори, виконані з можливістю повертання і упору в робочому вертикальному положенні у торець обойми. UA 107642 U (54) ПРИСТРІЙ ДЛЯ РОЗБИРАННЯ ВЕРХНЬОГО ПІДВІСУ ДРОБАРКИ UA 107642 U UA 107642 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості, зокрема до залізорудних дробарок, а саме до пристроїв для розбирання верхнього підвісу подрібнюючого конусу. Відомо пристрій для розбирання верхнього підвісу дробарки, який містить обичайку, вантаж, захват. Підрібнюючий конус разом з розрізної гайкою і обоймою підвішують на висоту 40 мм. На обичайку, встановлену на торці обойми, наносять удар вільно падаючим вантажем, випресовуючи обойму з гайки і звільняючи вантаж захватом [Комбинат "Кривбассрудоремонт, https://www.google.com.ua/?gws_rd=ssl#q=]. Зусилля від маси конусу додається до зусилля від роз'єднання розрізної гайки з обоймою внаслідок адгезії і зчеплення між собою конічних поверхонь, внаслідок чого виникає небезпека при роботі, зв'язана з можливістю одержання травм. Крім цього, невідоме значення навантаження на вантажопідйомне обладнання. В основу корисної моделі поставлено задачу створення пристрою для розбирання верхнього підвісу дробарки, який би був безпечним в експлуатації. Поставлену задачу вирішують тим, що пристрій для розбирання верхнього підвісу дробарки, який містить пристосування для роз'єднання розрізної гайки і обойми, згідно з корисною моделлю, містить вал, на обох кінцях якого виконані ексцентричні проточки, вал вставлено в отвір масивного рим-болта, по обох боках якого встановлені на шпонках два важелі, що з'єднані між собою у верхній частині валиком, на ексцентричні проточки вала встановлені опори, виконані з можливістю повертання і упору в робочому вертикальному положенні у торець обойми. Виконання на обох кінцях вала ексцентричних проточок, вставлення вала в отвір масивного рим-болта, по обох боках якого встановлені на шпонках два важелі, що з'єднані між собою у верхній частині валиком, встановлення опор на ексцентричні проточки вала створює конструкцію пристрою, яка дозволяє безпечно і швидко роз'єднати розрізну гайку і обойму, тобто виконати розбирання верхнього підвісу дробарки. Корисна модель пояснюється кресленнями. На фіг. 1 зображено пристрій для розбирання верхнього підвісу дробарки, вигляд спереду; на фіг. 2 - пристрій для розбирання верхнього підвісу дробарки, вигляд збоку і принцип його роботи. Пристрій для розбирання верхнього підвісу дробарки містить вал 1, на обох кінцях якого зроблені ексцентричні проточки з ексцентриситетом (30 мм). Вал 1 вставлено в отвір спеціального масивного рим-болта 2. По обох боках рим-болта 2 встановлені на шпонках два важелі 3, які з'єднані між собою у верхній частині валиком 4, за який зачіпляється трос крана. На ексцентричні проточки вала 1 встановлені опори 5, що можуть вільно повертатися навкруги зміщеної осі, а в робочому (вертикальному) положенні упираються у торець обойми 6. Пристрій функціонує наступним чином. У вихідному положенні пристрій мостовим краном встановлюють на торець вала подрібнюючого конусу 7 (опори 5 закріпляють стропами 8), рим-болт 2 разом з усім пристроєм вкручують у різьбовий отвір (М200 × 6) на торці вала подрібнюючого конусу 7 не менш, як на 20 витків. Далі важелі 3 встановлюють у горизонтальне положення і підтримують крюком 9 мостового крана за валик 4, опори 5 звільняють від строп 8 і встановлюють у вертикальне положення з упором у торець обойми 6. Далі мостовим краном важелі 3 підіймають вгору з горизонтального положення у вертикальне. При цьому важелі 3 через шпонкове з'єднання здійснюють поворот вала 1 навколо ексцентричної осі, а внаслідок ексцентриситету центральна вісь вала 1 зміщується вгору на 30 мм, підіймаючи рим-болтом 2 вал подрібнюючого конусу 7 разом з розрізною гайкою 10. Таким чином, здійснюють роз'єднання розрізної гайки 10 та обойми 6, оскільки опори 5 упираються у торець обойми 6. При цьому зусилля Q на гаку мостового крана, завдяки принципу ексцентрика і наявності важеля 3 довжиною 620мм вираховують згідно з формулою: Q W W   0,03W L 1 620 1   R tg  100 0.191 де: 55 W - зусилля роз'єднання розрізної гайки та обойми; L - довжина важеля між центрами отворів, що дорівнює 620мм; R - радіус ексцентричної шийки вала, що дорівнює 100мм; Tg  - тангенс кута підіймання ексцентрика 1 UA 107642 U Tg  A 30   0,191 C 157,08 де: A - ексцентриситет = 30 мм C - довжина частини кола, що контактує при повороті вала 1 на 90° C 5   R   100   157,08 мм. 2 2 Таким чином, зусилля Q на гаку мостового крана зменшується майже в 31 раз, що значно полегшує роз'єднання розрізної гайки 10 та обойми 6. Звільнення розрізної гайки 10 потрібно при демонтажу подрібнюючого конусу 7 для заміни зношених броньованих пластин, для ремонтних робот а також при регулюванні вихідної щілини дробарки. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для розбирання верхнього підвісу дробарки, що містить пристосування для роз'єднання розрізної гайки і обойми, який відрізняється тим, що містить вал, на обох кінцях якого виконані ексцентричні проточки, вал вставлено в отвір масивного рим-болта, по обох боках якого встановлені на шпонках два важелі, що з'єднані між собою у верхній частині валиком, на ексцентричні проточки вала встановлені опори, виконані з можливістю повертання і упору в робочому - вертикальному положенні у торець обойми. 2 UA 107642 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
