Спосіб настроювання віброщокової дробарки з похилою камерою дроблення і пристрій для його реалізації

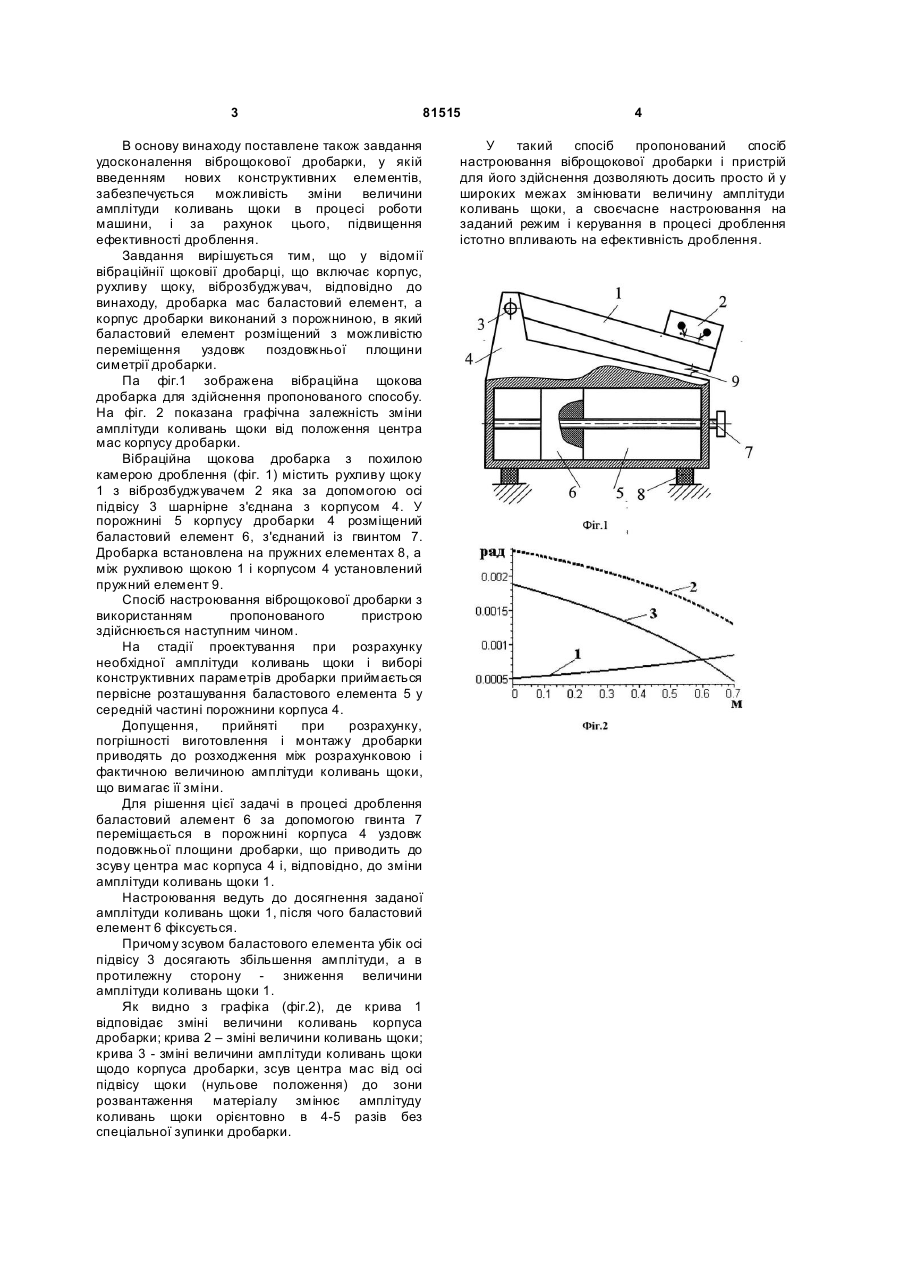

1. Спосіб настроювання вібраційної щокової дробарки з похилою камерою дроблення, що включає зміну амплітуди коливань щоки, який відрізняє ться тим, що зміну амплітуди коливань щоки здійснюють шляхом зсуву центра мас корпуса дробарки уздовж його поздовжньої площини симетрії. 2. Вібраційна щокова дробарка, що включає корпус, рухли ву щоку, віброзбуджувач, яка відрізняє ться тим, що дробарка має баластовий елемент, а корпус дробарки виконаний з порожниною, у якій розміщений баластовий елемент із можливістю переміщення уздовж поздовжньої площини симетрії дробарки. (19) (21) a200600842 (22) 31.01.2006 (24) 10.01.2008 (72) ФРАНЧУК ВСЕВОЛОД ПЕТРОВИЧ, U A, ФЕДОСКІНА ОЛЕН А ВАЛЕРІЇВН А, UA (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) SU 328932, 09.11.1972 WO 91/15296, 17.10.1991 FR 2689035, 01.10.1993 FR 2697175, 29.04.1994 Варсанофьев В.Д., Кольман-Иванов Э.Э. Вибрационная техника в химической промышленности. М.: Химия, 1985. - С. 138-139. 3 81515 В основу винаходу поставлене також завдання удосконалення віброщокової дробарки, у якій введенням нових конструктивних елементів, забезпечується можливість зміни величини амплітуди коливань щоки в процесі роботи машини, і за рахунок цього, підвищення ефективності дроблення. Завдання вирішується тим, що у відомії вібраційнії щоковії дробарці, що включає корпус, рухливу щоку, віброзбуджувач, відповідно до винаходу, дробарка мас баластовий елемент, а корпус дробарки виконаний з порожниною, в який баластовий елемент розміщений з можливістю переміщення уздовж поздовжньої площини симетрії дробарки. Па фіг.1 зображена вібраційна щокова дробарка для здійснення пропонованого способу. На фіг. 2 показана графічна залежність зміни амплітуди коливань щоки від положення центра мас корпусу дробарки. Вібраційна щокова дробарка з похилою камерою дроблення (фіг. 1) містить рухливу щоку 1 з віброзбуджувачем 2 яка за допомогою осі підвісу 3 шарнірне з'єднана з корпусом 4. У порожнині 5 корпусу дробарки 4 розміщений баластовий елемент 6, з'єднаний із гвинтом 7. Дробарка встановлена на пружних елементах 8, а між рухливою щокою 1 і корпусом 4 установлений пружний елемент 9. Спосіб настроювання віброщокової дробарки з використанням пропонованого пристрою здійснюється наступним чином. На стадії проектування при розрахунку необхідної амплітуди коливань щоки і виборі конструктивних параметрів дробарки приймається первісне розташування баластового елемента 5 у середній частині порожнини корпуса 4. Допущення, прийняті при розрахунку, погрішності виготовлення і монтажу дробарки приводять до розходження між розрахунковою і фактичною величиною амплітуди коливань щоки, що вимагає її зміни. Для рішення цієї задачі в процесі дроблення баластовий алемент 6 за допомогою гвинта 7 переміщається в порожнині корпуса 4 уздовж подовжньої площини дробарки, що приводить до зсуву центра мас корпуса 4 і, відповідно, до зміни амплітуди коливань щоки 1. Настроювання ведуть до досягнення заданої амплітуди коливань щоки 1, після чого баластовий елемент 6 фіксується. Причому зсувом баластового елемента убік осі підвісу 3 досягають збільшення амплітуди, а в протилежну сторону - зниження величини амплітуди коливань щоки 1. Як видно з графіка (фіг.2), де крива 1 відповідає зміні величини коливань корпуса дробарки; крива 2 – зміні величини коливань щоки; крива 3 - зміні величини амплітуди коливань щоки щодо корпуса дробарки, зсув центра мас від осі підвісу щоки (нульове положення) до зони розвантаження матеріалу змінює амплітуду коливань щоки орієнтовно в 4-5 разів без спеціальної зупинки дробарки. 4 У такий спосіб пропонований спосіб настроювання віброщокової дробарки і пристрій для його здійснення дозволяють досить просто й у широких межах змінювати величину амплітуди коливань щоки, а своєчасне настроювання на заданий режим і керування в процесі дроблення істотно впливають на ефективність дроблення.
