Пристрій для руйнування порідного склепіння у завантажувальному бункері дробарки
Номер патенту: 26796
Опубліковано: 10.10.2007
Автори: Мелащенко Володимир Антонович, Александрова Тетяна Володимирівна
Формула / Реферат
Пристрій для руйнування порідного склепіння в завантажувальному бункері дробарки крупного дроблення, що виконаний у вигляді плоского крюка з отвором для його підвішування, який відрізняється тим, що з боків носа крюка жорстко встановлені плоскі накладки, створюючи майданчик на його торці, на верхній частині крюка напроти його носа виконаний кронштейн з жорстко встановленим на ньому контрвантажем у вигляді плоских накладок, з обох боків крюка встановлені ребра жорсткості, а на корпусі крюка встановлені верхні і нижні обмежувальні планки.
Текст

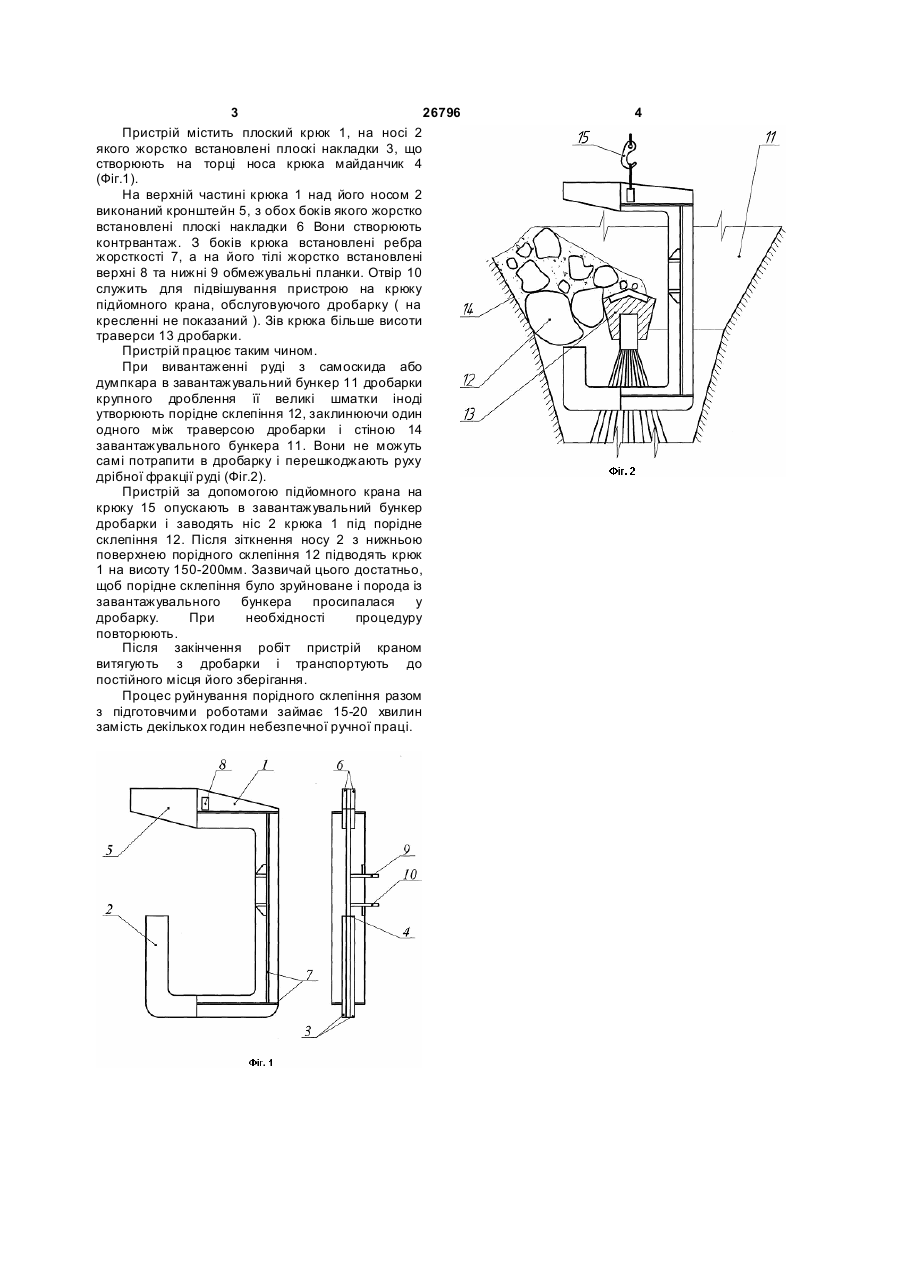

Пристрій для руйнування порідного склепіння в завантажувальному бункері дробарки крупного 3 26796 Пристрій містить плоский крюк 1, на носі 2 якого жорстко встановлені плоскі накладки 3, що створюють на торці носа крюка майданчик 4 (Фіг.1). На верхній частині крюка 1 над його носом 2 виконаний кронштейн 5, з обох боків якого жорстко встановлені плоскі накладки 6 Вони створюють контрвантаж. З боків крюка встановлені ребра жорсткості 7, а на його тілі жорстко встановлені верхні 8 та нижні 9 обмежувальні планки. Отвір 10 служить для підвішування пристрою на крюку підйомного крана, обслуговуючого дробарку ( на кресленні не показаний ). Зів крюка більше висоти траверси 13 дробарки. Пристрій працює таким чином. При вивантаженні руді з самоскида або думпкара в завантажувальний бункер 11 дробарки крупного дроблення її великі шматки іноді утворюють порідне склепіння 12, заклинюючи один одного між траверсою дробарки і стіною 14 завантажувального бункера 11. Вони не можуть самі потрапити в дробарку і перешкоджають руху дрібної фракції руді (Фіг.2). Пристрій за допомогою підйомного крана на крюку 15 опускають в завантажувальний бункер дробарки і заводять ніс 2 крюка 1 під порідне склепіння 12. Після зіткнення носу 2 з нижньою поверхнею порідного склепіння 12 підводять крюк 1 на висоту 150-200мм. Зазвичай цього достатньо, щоб порідне склепіння було зруйноване і порода із завантажувального бункера просипалася у дробарку. При необхідності процедуру повторюють. Після закінчення робіт пристрій краном витягують з дробарки і транспортують до постійного місця його зберігання. Процес руйнування порідного склепіння разом з підготовчими роботами займає 15-20 хвилин замість декількох годин небезпечної ручної праці. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for failure of rock arch in feed bin of crusher
Автори англійськоюMelaschenko Volodymyr Antonovych, Aleksandrova Tetiana Volodymyrivna
Назва патенту російськоюУстройство для разрушения породного свода в загрузочном бункере дробилки
Автори російськоюМелащенко Владимир Антонович, Александрова Татьяна Владимировна
МПК / Мітки
МПК: B65G 7/00, B66F 9/00, B02C 23/02
Мітки: пристрій, руйнування, склепіння, завантажувальному, порідного, дробарки, бункері
