Спосіб формування магнітного матеріалу на основі fеpt

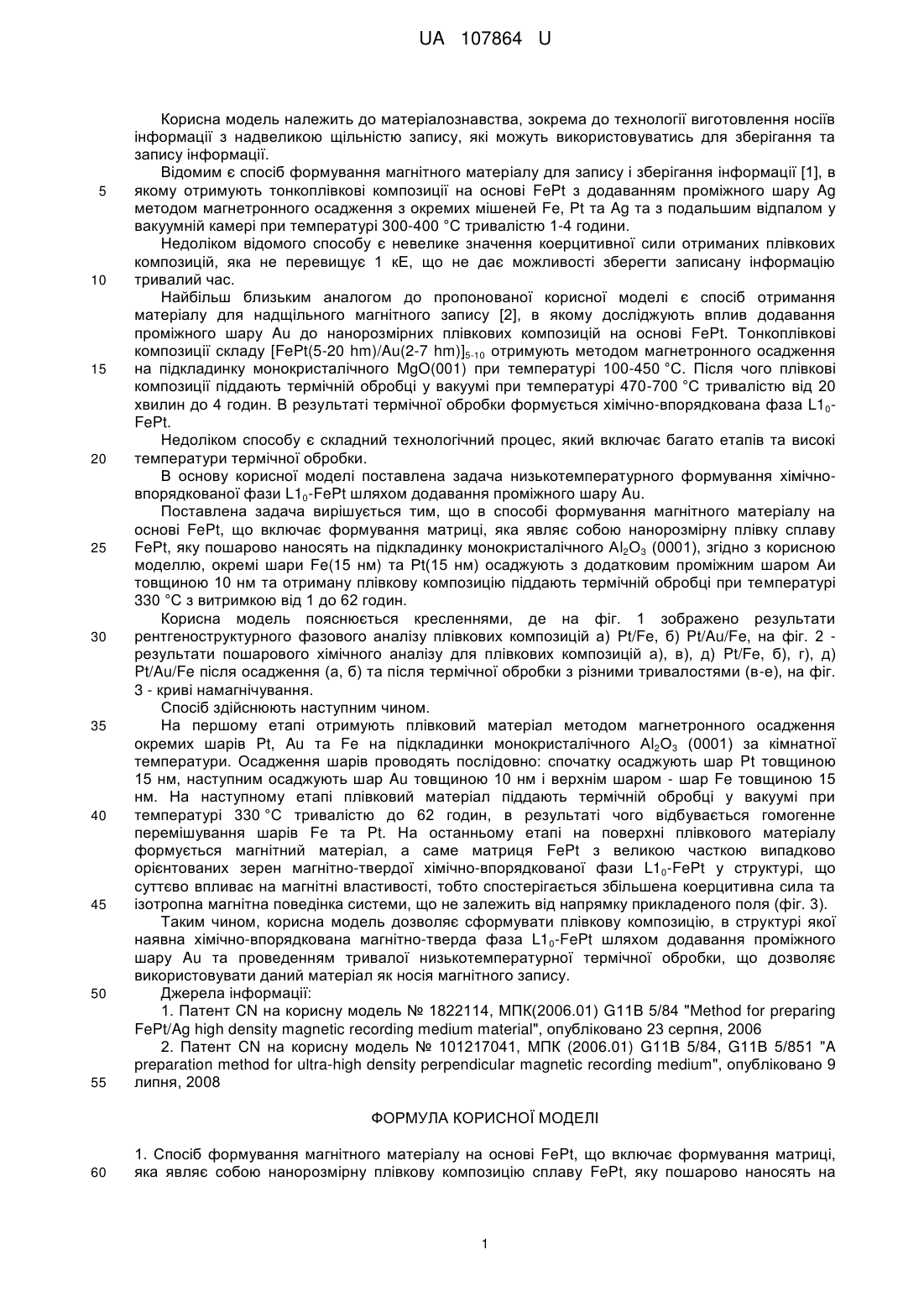

Реферат: Спосіб формування магнітного матеріалу на основі FePt включає формування матриці, яка являє собою нанорозмірну плівкову композицію сплаву FePt, яку пошарово наносять на підкладинку монокристалічного Аl2О3 (0001). Окремі шари Fe(15 нм) та Pt(15 нм) осаджують з додатковим проміжним шаром золота товщиною 10 нм. Отриману плівкову композицію піддають термічній обробці при температурі 330 °C з витримкою від 1 до 62 годин. UA 107864 U (54) СПОСІБ ФОРМУВАННЯ МАГНІТНОГО МАТЕРІАЛУ НА ОСНОВІ FеPt UA 107864 U UA 107864 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до матеріалознавства, зокрема до технології виготовлення носіїв інформації з надвеликою щільністю запису, які можуть використовуватись для зберігання та запису інформації. Відомим є спосіб формування магнітного матеріалу для запису і зберігання інформації [1], в якому отримують тонкоплівкові композиції на основі FePt з додаванням проміжного шару Ag методом магнетронного осадження з окремих мішеней Fe, Pt та Ag та з подальшим відпалом у вакуумній камері при температурі 300-400 °C тривалістю 1-4 години. Недоліком відомого способу є невелике значення коерцитивної сили отриманих плівкових композицій, яка не перевищує 1 кЕ, що не дає можливості зберегти записану інформацію тривалий час. Найбільш близьким аналогом до пропонованої корисної моделі є спосіб отримання матеріалу для надщільного магнітного запису [2], в якому досліджують вплив додавання проміжного шару Au до нанорозмірних плівкових композицій на основі FePt. Тонкоплівкові композиції складу [FePt(5-20 hm)/Au(2-7 hm)]5-10 отримують методом магнетронного осадження на підкладинку монокристалічного MgO(001) при температурі 100-450 °C. Після чого плівкові композиції піддають термічній обробці у вакуумі при температурі 470-700 °C тривалістю від 20 хвилин до 4 годин. В результаті термічної обробки формується хімічно-впорядкована фаза L10FePt. Недоліком способу є складний технологічний процес, який включає багато етапів та високі температури термічної обробки. В основу корисної моделі поставлена задача низькотемпературного формування хімічновпорядкованої фази L10-FePt шляхом додавання проміжного шару Au. Поставлена задача вирішується тим, що в способі формування магнітного матеріалу на основі FePt, що включає формування матриці, яка являє собою нанорозмірну плівку сплаву FePt, яку пошарово наносять на підкладинку монокристалічного Аl2О3 (0001), згідно з корисною моделлю, окремі шари Fe(15 нм) та Рt(15 нм) осаджують з додатковим проміжним шаром Аи товщиною 10 нм та отриману плівкову композицію піддають термічній обробці при температурі 330 °C з витримкою від 1 до 62 годин. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено результати рентгеноструктурного фазового аналізу плівкових композицій а) Pt/Fe, б) Pt/Au/Fe, на фіг. 2 результати пошарового хімічного аналізу для плівкових композицій а), в), д) Pt/Fe, б), г), д) Pt/Au/Fe після осадження (а, б) та після термічної обробки з різними тривалостями (в-е), на фіг. 3 - криві намагнічування. Спосіб здійснюють наступним чином. На першому етапі отримують плівковий матеріал методом магнетронного осадження окремих шарів Pt, Au та Fe на підкладинки монокристалічного Аl2О3 (0001) за кімнатної температури. Осадження шарів проводять послідовно: спочатку осаджують шар Pt товщиною 15 нм, наступним осаджують шар Au товщиною 10 нм і верхнім шаром - шар Fe товщиною 15 нм. На наступному етапі плівковий матеріал піддають термічній обробці у вакуумі при температурі 330 °C тривалістю до 62 годин, в результаті чого відбувається гомогенне перемішування шарів Fe та Pt. На останньому етапі на поверхні плівкового матеріалу формується магнітний матеріал, а саме матриця FePt з великою часткою випадково орієнтованих зерен магнітно-твердої хімічно-впорядкованої фази L10-FePt у структурі, що суттєво впливає на магнітні властивості, тобто спостерігається збільшена коерцитивна сила та ізотропна магнітна поведінка системи, що не залежить від напрямку прикладеного поля (фіг. 3). Таким чином, корисна модель дозволяє сформувати плівкову композицію, в структурі якої наявна хімічно-впорядкована магнітно-тверда фаза L10-FePt шляхом додавання проміжного шару Au та проведенням тривалої низькотемпературної термічної обробки, що дозволяє використовувати даний матеріал як носія магнітного запису. Джерела інформації: 1. Патент CN на корисну модель № 1822114, МПК(2006.01) G11В 5/84 "Method for preparing FePt/Ag high density magnetic recording medium material", опубліковано 23 серпня, 2006 2. Патент CN на корисну модель № 101217041, МПК (2006.01) G11В 5/84, G11В 5/851 "A preparation method for ultra-high density perpendicular magnetic recording medium", опубліковано 9 липня, 2008 ФОРМУЛА КОРИСНОЇМОДЕЛІ 60 1. Спосіб формування магнітного матеріалу на основі FePt, що включає формування матриці, яка являє собою нанорозмірну плівкову композицію сплаву FePt, яку пошарово наносять на 1 UA 107864 U підкладинку монокристалічного Аl2О3 (0001), який відрізняється тим, що окремі шари Fe(15 нм) та Pt(15 нм) осаджують з додатковим проміжним шаром золота товщиною 10 нм. 2. Спосіб за п. 1, який відрізняється тим, що отриману плівкову композицію піддають термічній обробці при температурі 330 °C з витримкою від 1 до 62 годин. 2 UA 107864 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
