Макогон Юрій Миколайович

Номер патенту: 107864

Опубліковано: 24.06.2016

Автори: Макогон Юрій Миколайович, Гафаров Арсен Едемович, Владимирський Ігор Анатолійович, Сидоренко Сергій Іванович

МПК: G11B 5/00

Мітки: fеpt, основі, спосіб, магнітного, формування, матеріалу

Формула / Реферат:

1. Спосіб формування магнітного матеріалу на основі FePt, що включає формування матриці, яка являє собою нанорозмірну плівкову композицію сплаву FePt, яку пошарово наносять на підкладинку монокристалічного Аl2О3 (0001), який відрізняється тим, що окремі шари Fe(15 нм) та Pt(15 нм) осаджують з додатковим проміжним шаром золота товщиною 10 нм.2. Спосіб за п. 1, який відрізняється тим, що отриману плівкову композицію піддають термічній...

Номер патенту: 98785

Опубліковано: 12.05.2015

Автори: Вербицька Марина Юріївна, Владимирський Ігор Анатолійович, Павлова Олена Петрівна, Макогон Юрій Миколайович, Фігурна Олена Василівна, Сидоренко Сергій Іванович

МПК: G11B 5/00

Мітки: повздовжнього, зберігання, орієнтованою, l1o(fept, магнітного, інформації, матеріалу, запису, фазі, формування, структурою, спосіб, перпендикулярного, основі, зерен

Формула / Реферат:

1. Спосіб формування магнітного матеріалу на основі FePt з орієнтованою структурою зерен Llo(FePt) фази для перпендикулярного або повздовжнього магнітного запису і зберігання інформації, що включає формування матриці, яка являє собою нанорозмірну плівку сплаву Fe50Pt50 (30 нм), який відрізняється тим, що пошарово осаджують магнетронним методом шари сплаву Fc(15нм) і Pt (15нм) на підкладинку монокристалічного оксиду алюмінію Аl2О3 (0001) при...

Номер патенту: 94883

Опубліковано: 10.12.2014

Автори: Сидоренко Сергій Іванович, Вербицька Марина Юрийовна, Павлова Олена Петрівна, Владимирський Ігор Анатолійович, Макогон Юрій Миколайович, Фігурна Олена Васильовна

МПК: G11B 5/00

Мітки: зберігання, основі, запису, інформації, спосіб, нанорозмірної, матеріалу, шаруватої, магнітного, плівки, формування

Формула / Реферат:

1. Спосіб формування магнітного матеріалу на основі шаруватої нанорозмірної плівки Fe50Pt50 (15 нм)/Ag/Fe50Pt50 (15 нм) для запису і зберігання інформації, що включає формування матриці, яка являє собою леговану сріблом нанорозмірну плівку сплаву Fe50Pt50, яку наносять на термічно окиснену підкладинку монокристалічного SiO2//Si (001), який відрізняється тим, що пошарово осаджують магнетронним методом шари сплаву Fe50Pt50 (15 нм) з додатковим...

Номер патенту: 88888

Опубліковано: 10.04.2014

Автори: Павлова Олена Петрівна, Макогон Юрій Миколайович, Сидоренко Сергій Іванович, Владимирський Ігор Анатолійович

МПК: G11B 5/00

Мітки: запису, основі, зберігання, спосіб, матеріалу, магнітного, формування, інформації

Формула / Реферат:

Спосіб формування магнітного матеріалу на основі FePt для запису і зберігання інформації, що включає формування матриці, яка являє собою нанорозмірну плівку сплаву Fe50Pt50, нанесену на термічно окиснену підкладку монокристалічного Si (001), який відрізняється тим, що термічну обробку матриці проводять в газовому середовищі Аr+3 об. % Н2.

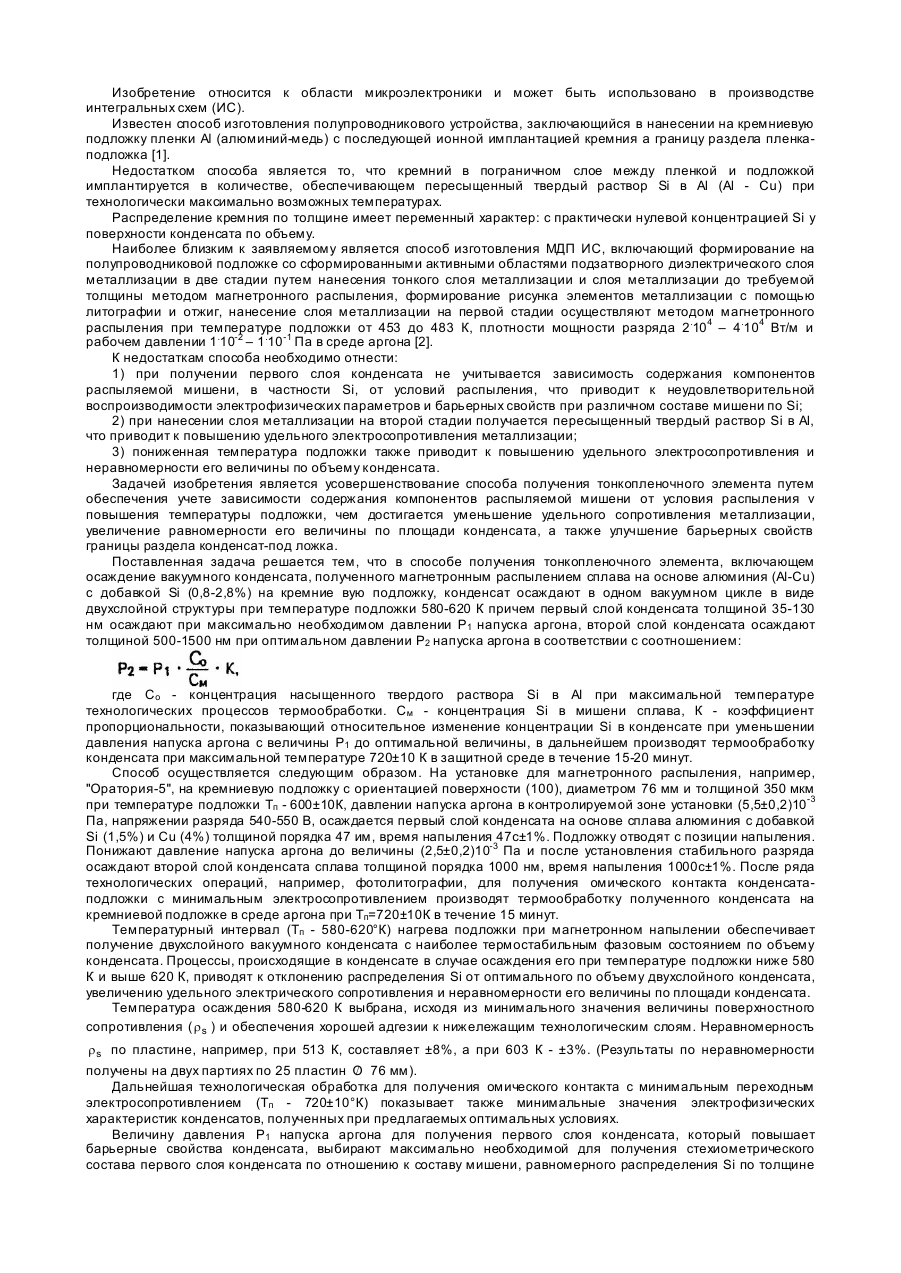

Номер патенту: 2903

Опубліковано: 26.12.1994

Автори: Іллюк Ігор Євгенович, Сидоренко Сергій Іванович, Крутько Олександр Олексійович, Макогон Юрій Миколайович, Бойко Степан Миколайович, Бідник Дмитро Ілліч

МПК: H01L 21/28

Мітки: одержання, тонкоплівкового, спосіб, елементу

Формула / Реферат:

Способ получения тонкопленочного элемента, включающий осаждение вакуумного конденсата путем магнетронного распыления сплава на основе Al(Al-Cu) с добавкой Si (0,8-2,8%) на кремниевую подложку в одном вакуумном цикле в виде двухслойной структуры в среде аргона и термообработку конденсата при максимальной температуре 720±10 К в защитной от окисления среде в течение 15-20 минут, отличающийся тем, что конденсат осаждают при температуре подложки...

Номер патенту: 2693

Опубліковано: 26.12.1994

Автори: Базарний Юрій Олексійович, Макогон Юрій Миколайович, Кутас Віталій Георгійович, Руденко Ольга Василівна, Болтовець Микола Силович, Сидоренко Сергій Іванович

МПК: H01L 21/28

Мітки: багатошарової, спосіб, контактної, металізації, виготовлення

Формула / Реферат:

Способ изготовления многослойной контакт­ной металлизации, включающий нанесение на кремниевую подложку слоя палладия и слоя золо­та, отличающийся тем, что, с целью повышения длинновременной стабильности параметров ме­таллизации, между кремниевой подложкой и сло­ем палладия осаждают барьерный слой вольфрама с добавкой рения 15—27% толщиной 0,15— 0,5 мкм.
