Елемент насадки масообмінного апарата

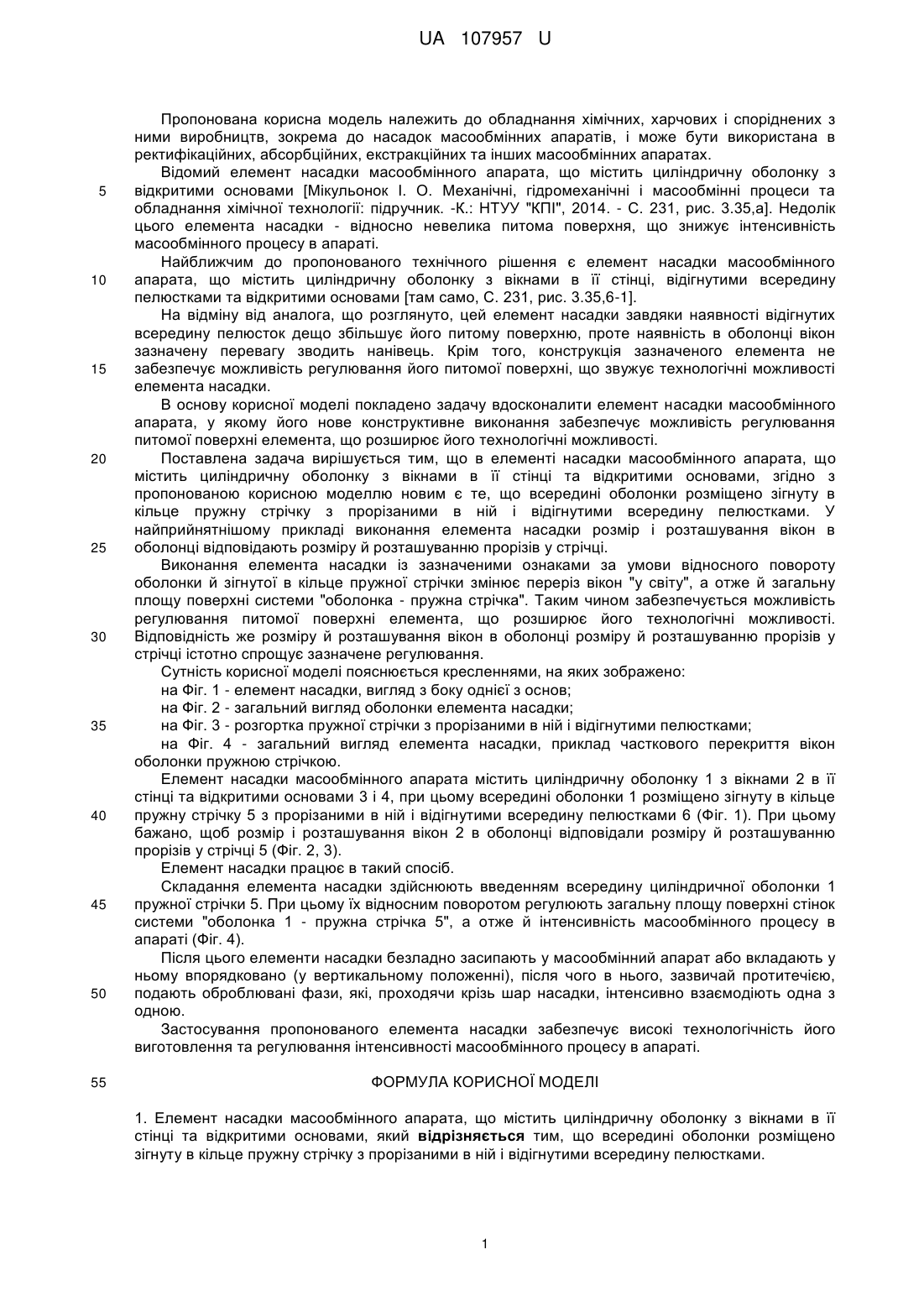

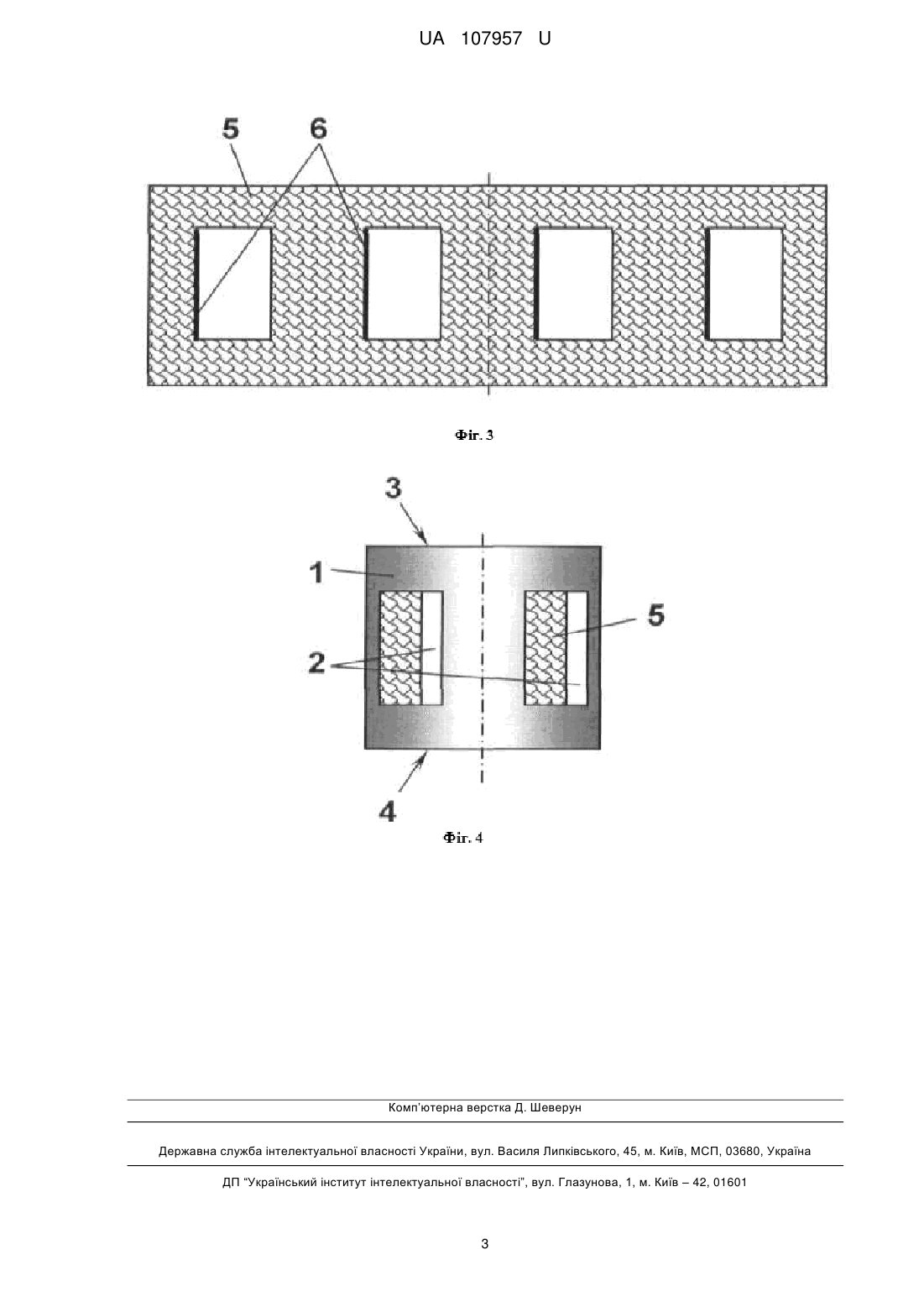

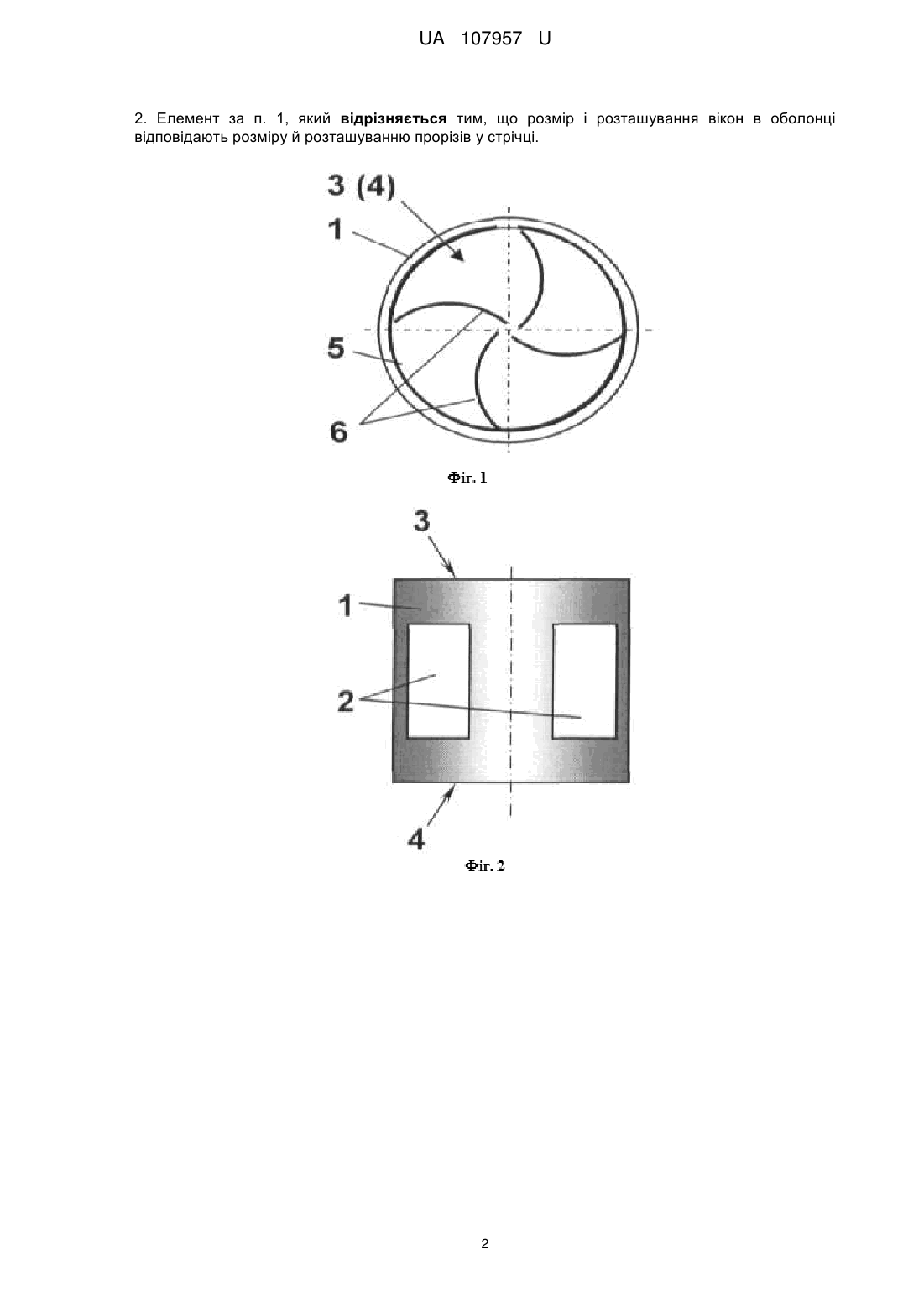

Реферат: UA 107957 U UA 107957 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до насадок масообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших масообмінних апаратах. Відомий елемент насадки масообмінного апарата, що містить циліндричну оболонку з відкритими основами [Мікульонок І. О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. -К.: НТУУ "КПІ", 2014. - С. 231, рис. 3.35,а]. Недолік цього елемента насадки - відносно невелика питома поверхня, що знижує інтенсивність масообмінного процесу в апараті. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить циліндричну оболонку з вікнами в її стінці, відігнутими всередину пелюстками та відкритими основами [там само, С. 231, рис. 3.35,6-1]. На відміну від аналога, що розглянуто, цей елемент насадки завдяки наявності відігнутих всередину пелюсток дещо збільшує його питому поверхню, проте наявність в оболонці вікон зазначену перевагу зводить нанівець. Крім того, конструкція зазначеного елемента не забезпечує можливість регулювання його питомої поверхні, що звужує технологічні можливості елемента насадки. В основу корисної моделі покладено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує можливість регулювання питомої поверхні елемента, що розширює його технологічні можливості. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить циліндричну оболонку з вікнами в її стінці та відкритими основами, згідно з пропонованою корисною моделлю новим є те, що всередині оболонки розміщено зігнуту в кільце пружну стрічку з прорізаними в ній і відігнутими всередину пелюстками. У найприйнятнішому прикладі виконання елемента насадки розмір і розташування вікон в оболонці відповідають розміру й розташуванню прорізів у стрічці. Виконання елемента насадки із зазначеними ознаками за умови відносного повороту оболонки й зігнутої в кільце пружної стрічки змінює переріз вікон "у світу", а отже й загальну площу поверхні системи "оболонка - пружна стрічка". Таким чином забезпечується можливість регулювання питомої поверхні елемента, що розширює його технологічні можливості. Відповідність же розміру й розташування вікон в оболонці розміру й розташуванню прорізів у стрічці істотно спрощує зазначене регулювання. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки, вигляд з боку однієї з основ; на Фіг. 2 - загальний вигляд оболонки елемента насадки; на Фіг. 3 - розгортка пружної стрічки з прорізаними в ній і відігнутими пелюстками; на Фіг. 4 - загальний вигляд елемента насадки, приклад часткового перекриття вікон оболонки пружною стрічкою. Елемент насадки масообмінного апарата містить циліндричну оболонку 1 з вікнами 2 в її стінці та відкритими основами 3 і 4, при цьому всередині оболонки 1 розміщено зігнуту в кільце пружну стрічку 5 з прорізаними в ній і відігнутими всередину пелюстками 6 (Фіг. 1). При цьому бажано, щоб розмір і розташування вікон 2 в оболонці відповідали розміру й розташуванню прорізів у стрічці 5 (Фіг. 2, 3). Елемент насадки працює в такий спосіб. Складання елемента насадки здійснюють введенням всередину циліндричної оболонки 1 пружної стрічки 5. При цьому їх відносним поворотом регулюють загальну площу поверхні стінок системи "оболонка 1 - пружна стрічка 5", а отже й інтенсивність масообмінного процесу в апараті (Фіг. 4). Після цього елементи насадки безладно засипають у масообмінний апарат або вкладають у ньому впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує високі технологічність його виготовлення та регулювання інтенсивності масообмінного процесу в апараті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Елемент насадки масообмінного апарата, що містить циліндричну оболонку з вікнами в її стінці та відкритими основами, який відрізняється тим, що всередині оболонки розміщено зігнуту в кільце пружну стрічку з прорізаними в ній і відігнутими всередину пелюстками. 1 UA 107957 U 2. Елемент за п. 1, який відрізняється тим, що розмір і розташування вікон в оболонці відповідають розміру й розташуванню прорізів у стрічці. 2 UA 107957 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
