Елемент насадки масообмінного апарата

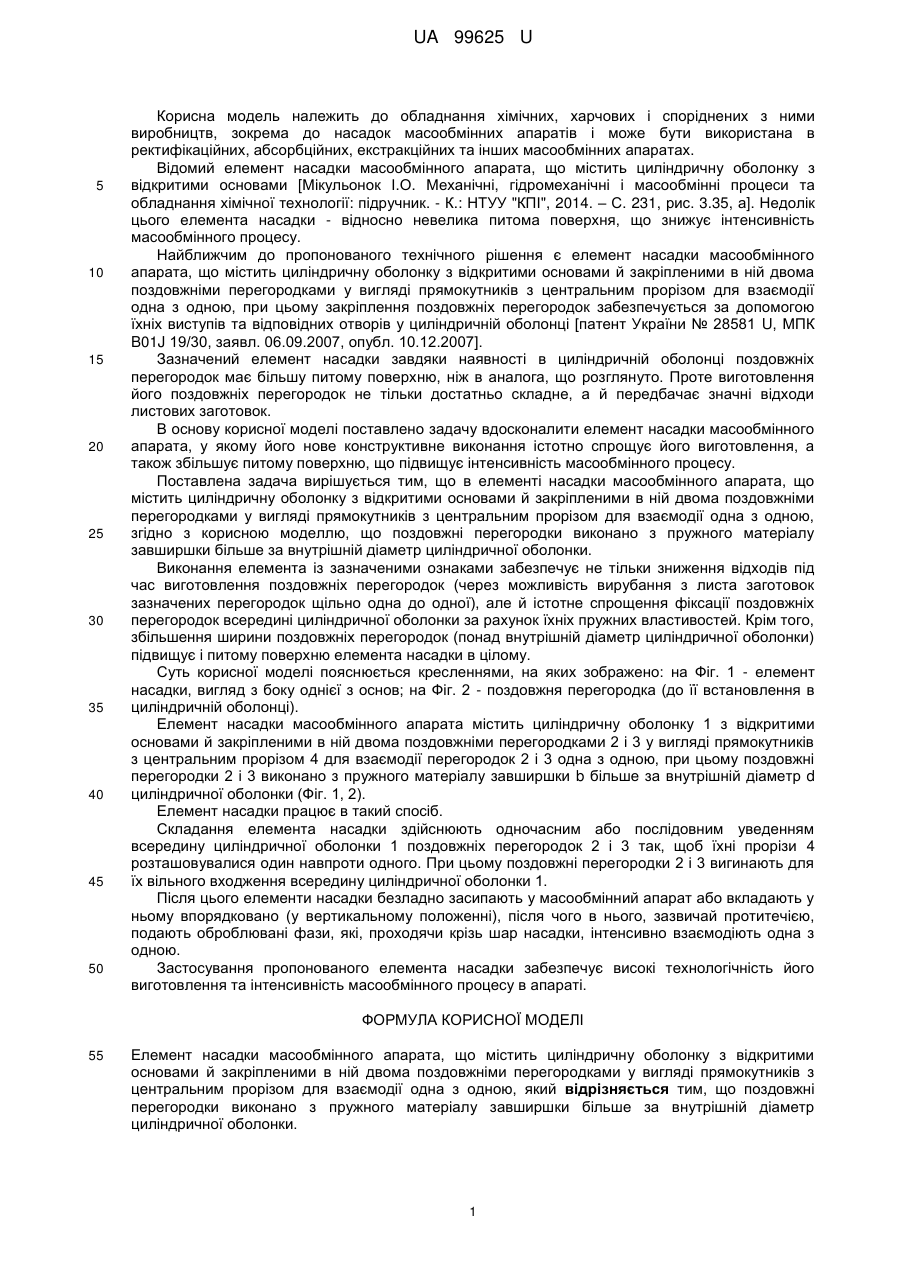

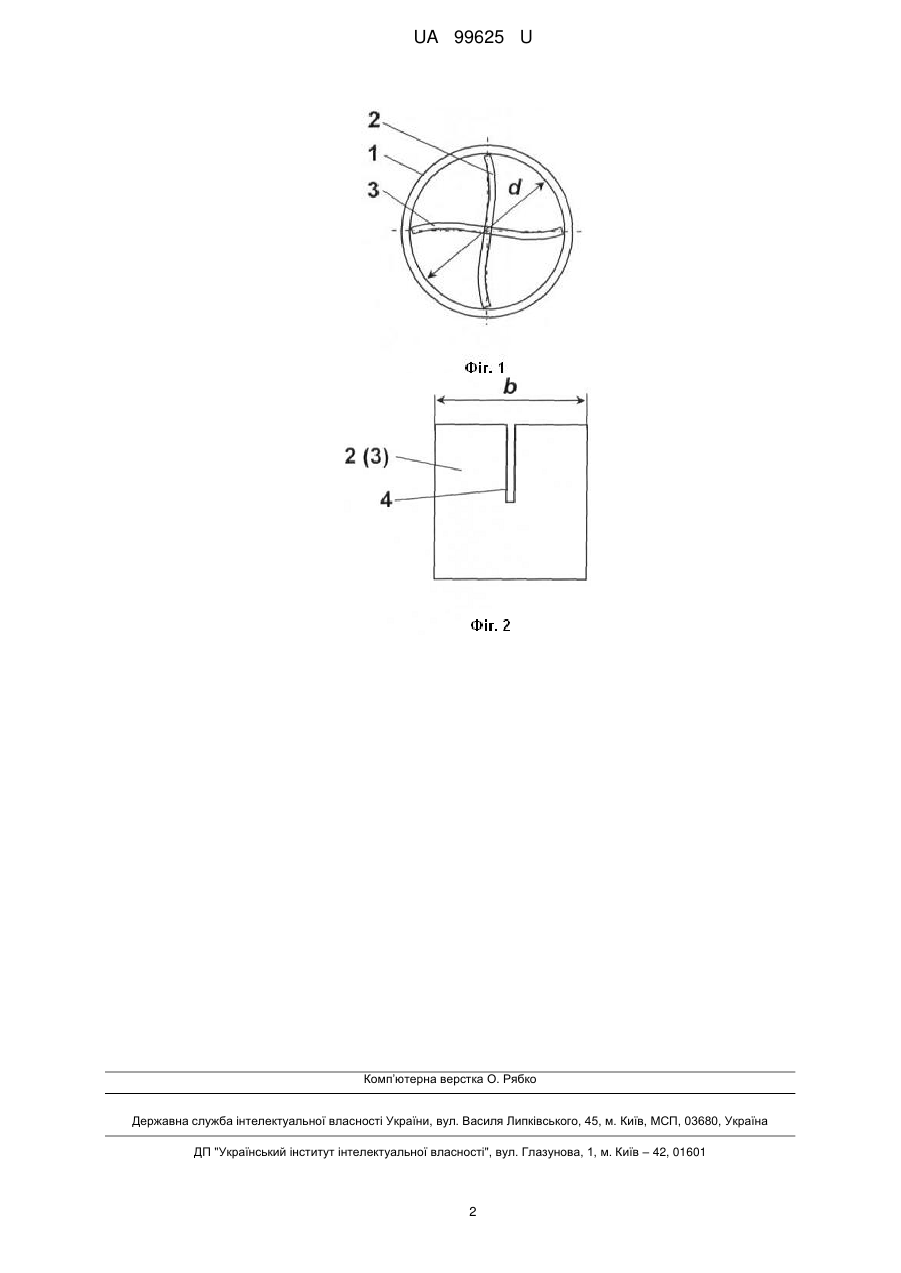

Реферат: UA 99625 U UA 99625 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до насадок масообмінних апаратів і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших масообмінних апаратах. Відомий елемент насадки масообмінного апарата, що містить циліндричну оболонку з відкритими основами [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. - К.: НТУУ "КПІ", 2014. – С. 231, рис. 3.35, а]. Недолік цього елемента насадки - відносно невелика питома поверхня, що знижує інтенсивність масообмінного процесу. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить циліндричну оболонку з відкритими основами й закріпленими в ній двома поздовжніми перегородками у вигляді прямокутників з центральним прорізом для взаємодії одна з одною, при цьому закріплення поздовжніх перегородок забезпечується за допомогою їхніх виступів та відповідних отворів у циліндричній оболонці [патент України № 28581 U, МПК B01J 19/30, заявл. 06.09.2007, опубл. 10.12.2007]. Зазначений елемент насадки завдяки наявності в циліндричній оболонці поздовжніх перегородок має більшу питому поверхню, ніж в аналога, що розглянуто. Проте виготовлення його поздовжніх перегородок не тільки достатньо складне, а й передбачає значні відходи листових заготовок. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання істотно спрощує його виготовлення, а також збільшує питому поверхню, що підвищує інтенсивність масообмінного процесу. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить циліндричну оболонку з відкритими основами й закріпленими в ній двома поздовжніми перегородками у вигляді прямокутників з центральним прорізом для взаємодії одна з одною, згідно з корисною моделлю, що поздовжні перегородки виконано з пружного матеріалу завширшки більше за внутрішній діаметр циліндричної оболонки. Виконання елемента із зазначеними ознаками забезпечує не тільки зниження відходів під час виготовлення поздовжніх перегородок (через можливість вирубання з листа заготовок зазначених перегородок щільно одна до одної), але й істотне спрощення фіксації поздовжніх перегородок всередині циліндричної оболонки за рахунок їхніх пружних властивостей. Крім того, збільшення ширини поздовжніх перегородок (понад внутрішній діаметр циліндричної оболонки) підвищує і питому поверхню елемента насадки в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки, вигляд з боку однієї з основ; на Фіг. 2 - поздовжня перегородка (до її встановлення в циліндричній оболонці). Елемент насадки масообмінного апарата містить циліндричну оболонку 1 з відкритими основами й закріпленими в ній двома поздовжніми перегородками 2 і 3 у вигляді прямокутників з центральним прорізом 4 для взаємодії перегородок 2 і 3 одна з одною, при цьому поздовжні перегородки 2 і 3 виконано з пружного матеріалу завширшки b більше за внутрішній діаметр d циліндричної оболонки (Фіг. 1, 2). Елемент насадки працює в такий спосіб. Складання елемента насадки здійснюють одночасним або послідовним уведенням всередину циліндричної оболонки 1 поздовжніх перегородок 2 і 3 так, щоб їхні прорізи 4 розташовувалися один навпроти одного. При цьому поздовжні перегородки 2 і 3 вигинають для їх вільного входження всередину циліндричної оболонки 1. Після цього елементи насадки безладно засипають у масообмінний апарат або вкладають у ньому впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки забезпечує високі технологічність його виготовлення та інтенсивність масообмінного процесу в апараті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Елемент насадки масообмінного апарата, що містить циліндричну оболонку з відкритими основами й закріпленими в ній двома поздовжніми перегородками у вигляді прямокутників з центральним прорізом для взаємодії одна з одною, який відрізняється тим, що поздовжні перегородки виконано з пружного матеріалу завширшки більше за внутрішній діаметр циліндричної оболонки. 1 UA 99625 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ,МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
