Спосіб виготовлення перекриття з льоду

Номер патенту: 107958

Опубліковано: 24.06.2016

Автор: Пуховий Іван Іванович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб виготовлення перекриття з льоду, що включає процес створення початкової поверхні перекриття, зрошення водою, яка замерзає на початковій поверхні перекриття та нанесення теплоізоляції, який відрізняється тим, що початкову поверхню перекриття виконують у вигляді розміщених на опорах, горизонтально чи з нахилом сіток, пластин з отворами або паралельних чи перехрещених лінійних елементів, на яких утворюються бурульки протягом часу, необхідного для перекриття льодом отворів і герметизації початкового перекриття, з наступним продовженням зрошення водою для отримання необхідної товщини суцільного перекриття.

2. Спосіб за п. 1, який відрізняється тим, що довжину бурульок регулюють розмірами чарунок сіток, діаметром отворів чи відстанню між сусідніми лінійними елементами, а відстань між бурульками змінюють товщиною матеріалу сіток, шириною лінійних елементів чи відстанню між отворами в пластинах.

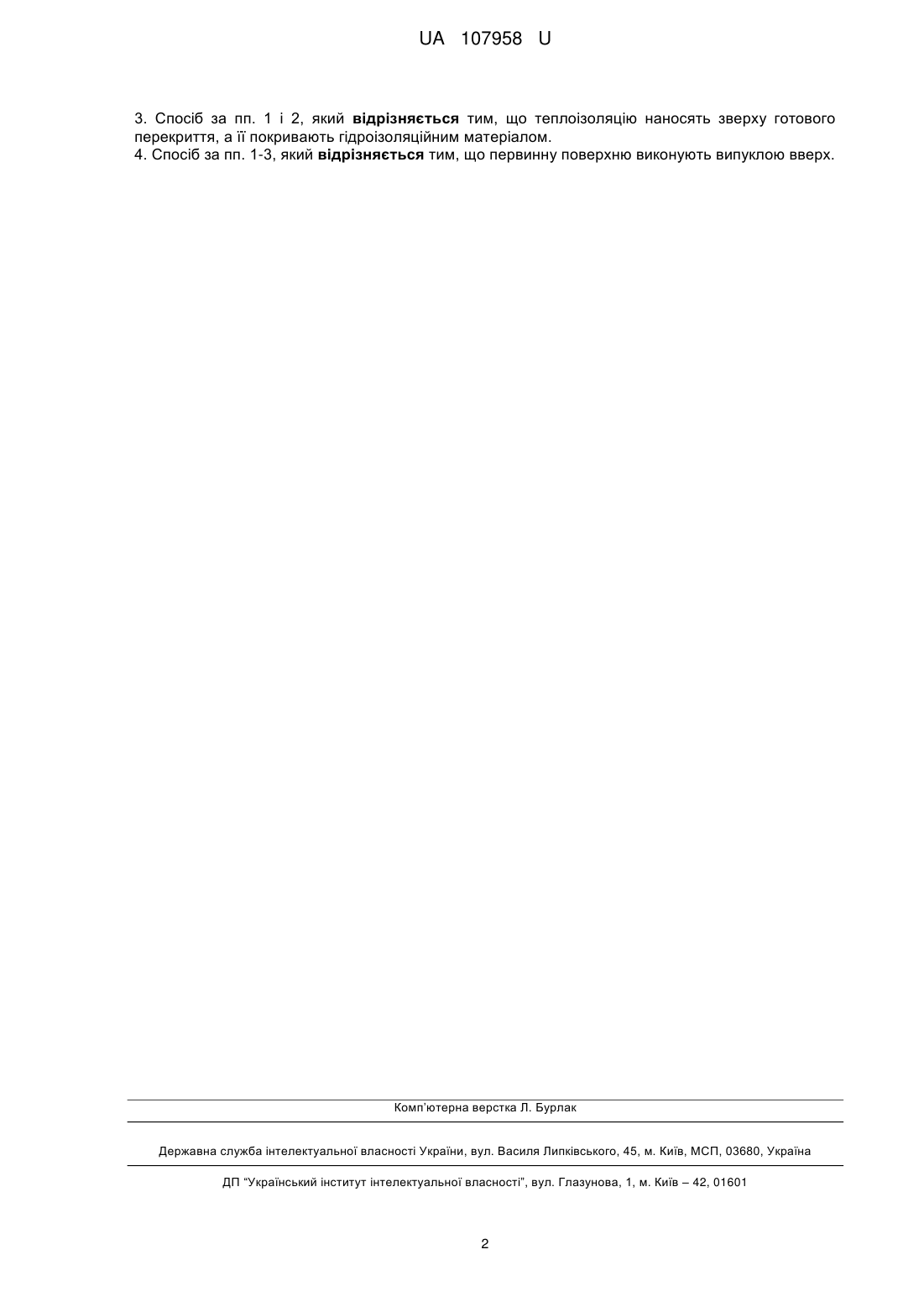

3. Спосіб за пп. 1 і 2, який відрізняється тим, що теплоізоляцію наносять зверху готового перекриття, а її покривають гідроізоляційним матеріалом.

4. Спосіб за пп. 1-3, який відрізняється тим, що первинну поверхню виконують випуклою вверх.

Текст

Реферат: Спосіб виготовлення перекриття з льоду включає процес створення початкової поверхні перекриття, зрошення водою, яка замерзає на початковій поверхні перекриття та нанесення теплоізоляції. Крім цього, початкову поверхню перекриття виконують у вигляді розміщених на опорах, горизонтально чи з нахилом сіток, пластин з отворами або паралельних чи перехрещених лінійних елементів, на яких утворюються бурульки протягом часу, необхідного для перекриття льодом отворів і герметизації початкового перекриття, з наступним продовженням зрошення водою для отримання необхідної товщини суцільного перекриття. UA 107958 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПЕРЕКРИТТЯ З ЛЬОДУ UA 107958 U UA 107958 U 40 Спосіб належить до будівництва льодяних споруд чи комбінованих з льодяним покриттям традиційних споруд, у тому числі готелів, і може бути використаний в країнах з морозними зимами або в країнах, де льодяні споруди охолоджують примусово холодильними установками. Льодяні готелі споруджують переважно з льодяних блоків. Перекриття виконують у вигляді склепіння(арок) напівкруглої форми (https://Wikipedia. org/wiki/uxehotel_jukkasjarvi/). Блоки з'єднують водою. Блоки вирізають на річці і їх виготовлення та доставка є дорогою. Найближчим за технічною суттю до корисної моделі є "Способ сооружения перекрытия из льда" МПК В65C 5/00 - авторское свидетельство СССР № 620413. В способі, прийнятому за прототип, лід наморожують на початковій поверхні перекриття у вигляді замерзлої поверхні води в резервуарі, потім для утворення вигнутого вверх склепіння накладають теплоізоляцію у формі сегмента з найбільшою товщиною в центрі, після чого зрошують водою, яка намерзає на теплоізоляції. Недоліком способу є необхідність мати резервуар з водою для утворення початкової поверхні, яку потім потрібно відкачувати. Крім того, лід не захищений від дощу і відлиг. Задачею корисної моделі є зміцнення конструкції перекриття з льоду, підвищення надійності і створення декоративної стелі, яка може бути використана в готелях з льоду і інших спорудах з відвідуванням людей. Новим є те, що початкову поверхню перекриття виконують у вигляді розміщених на опорах, горизонтально чи з нахилом сіток, пластин з отворами або паралельних чи перехрещених лінійних елементів, на яких утворюються бурульки протягом часу, необхідного для перекриття льодом отворів і герметизації початкового перекриття, з наступним продовженням зрошення водою для отримання необхідної товщини суцільного перекриття. Бурульки не повинні мати велику довжину і масу, щоб не травмувати відвідувачів при падінні, хоч воно є малоймовірним при морозах. Також новим є те, що довжину бурульок регулюють розмірами чарунок сіток чи перехрещених лінійних елементів, діаметром отворів чи відстанню між сусідніми лінійними елементами, а відстань між бурульками змінюють шириною лінійних елементів чи відстанню між отворам в пластинах. При невеликих розмірах чарунок в сітках чи перехрещених лінійних елементах отворів або невеликій відстані між лінійними елементами бурульки утворюються короткими через швидке блокування отворів льодом. Елементом новизни є і те, що теплоізоляцію наносять зверху готового перекриття, а її покривають гідроізоляційним матеріалом. Таке виконання теплоізоляції зберігає перекриття при нетривких відлигах. Новизна також полягає в тому, що первинну поверхню виконують випуклою вверх. Таке виконання підвищує міцність перекриття з льоду. Експерименти показали, що при відстані між дротяними лінійними елементами 13 мм бурульки до моменту герметизації первинної поверхні (біля 4 годин при температурі мінус 4 градуси) виростають довжиною 100-200 мм. Використання способу зменшує необхідну товщину льоду в перекритті для забезпечення заданої міцності та забезпечує чудовий інтер'єр стелі з бурульками, які бажано підсвічувати. 45 Джерела інформації: 1. (https://Wikipedia.org/wiki/uxehotel_jukkasjarvi/ 2. Авторське свідоцтво СРСР № № 620413 "Способ сооружения перекрытия из льда" МПК В65П 5.00. 5 10 15 20 25 30 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Спосіб виготовлення перекриття з льоду, що включає процес створення початкової поверхні перекриття, зрошення водою, яка замерзає на початковій поверхні перекриття та нанесення теплоізоляції, який відрізняється тим, що початкову поверхню перекриття виконують у вигляді розміщених на опорах, горизонтально чи з нахилом сіток, пластин з отворами або паралельних чи перехрещених лінійних елементів, на яких утворюються бурульки протягом часу, необхідного для перекриття льодом отворів і герметизації початкового перекриття, з наступним продовженням зрошення водою для отримання необхідної товщини суцільного перекриття. 2. Спосіб за п. 1, який відрізняється тим, що довжину бурульок регулюють розмірами чарунок сіток, діаметром отворів чи відстанню між сусідніми лінійними елементами, а відстань між бурульками змінюють товщиною матеріалу сіток, шириною лінійних елементів чи відстанню між отворами в пластинах. 1 UA 107958 U 3. Спосіб за пп. 1 і 2, який відрізняється тим, що теплоізоляцію наносять зверху готового перекриття, а її покривають гідроізоляційним матеріалом. 4. Спосіб за пп. 1-3, який відрізняється тим, що первинну поверхню виконують випуклою вверх. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E04B 1/00, E04B 1/12, F25C 1/00

Мітки: перекриття, льоду, виготовлення, спосіб
