Газовий пальник

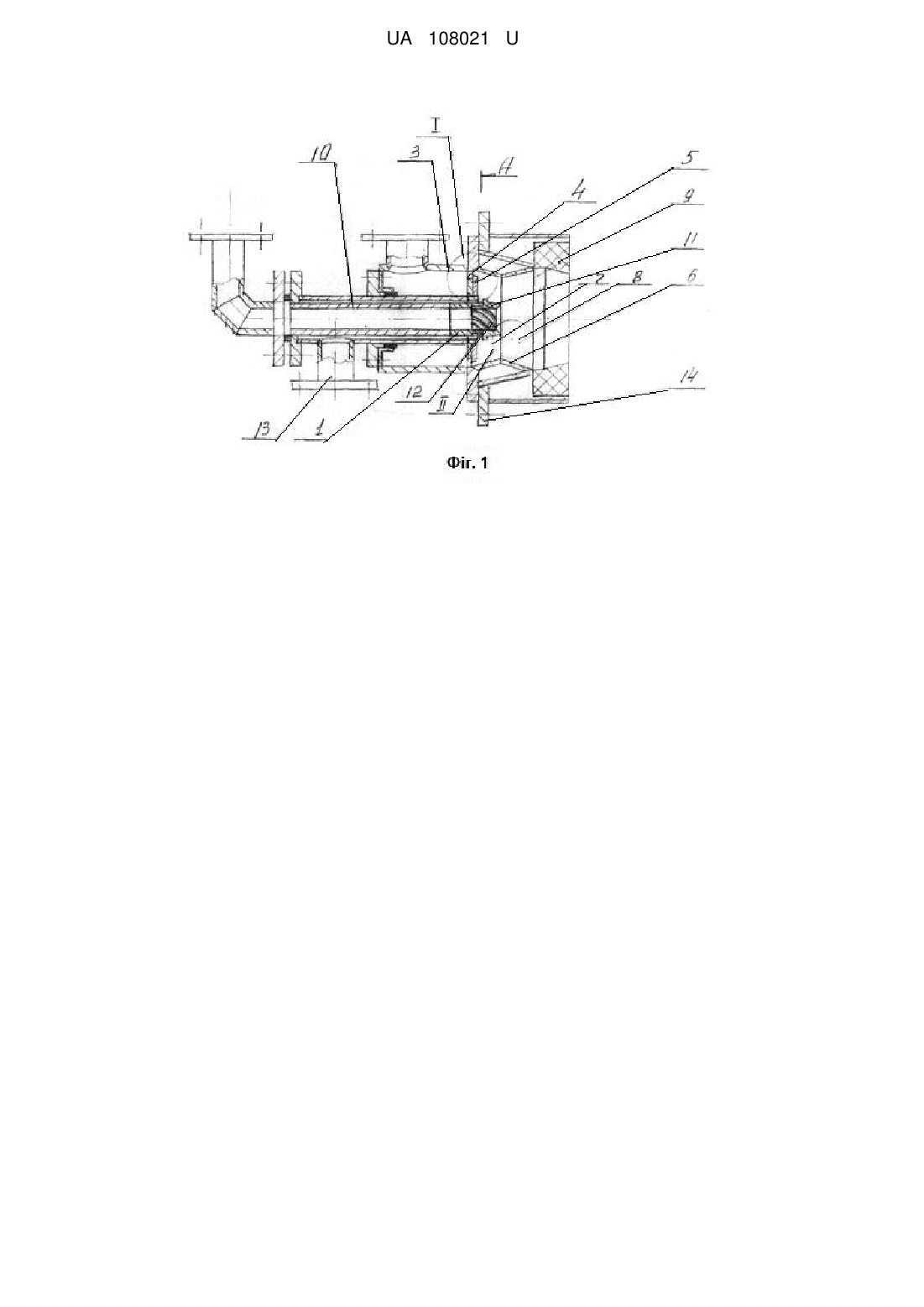

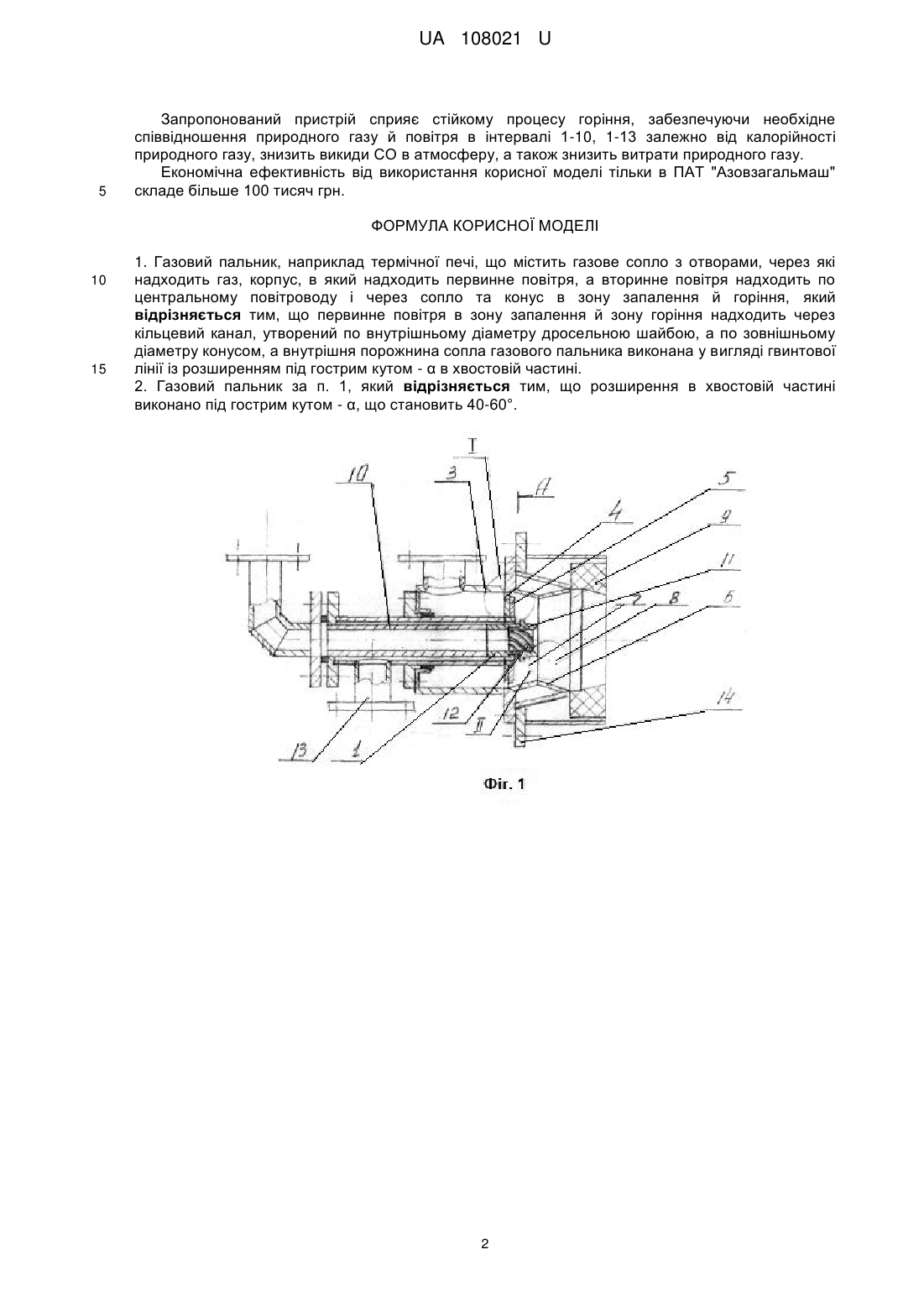

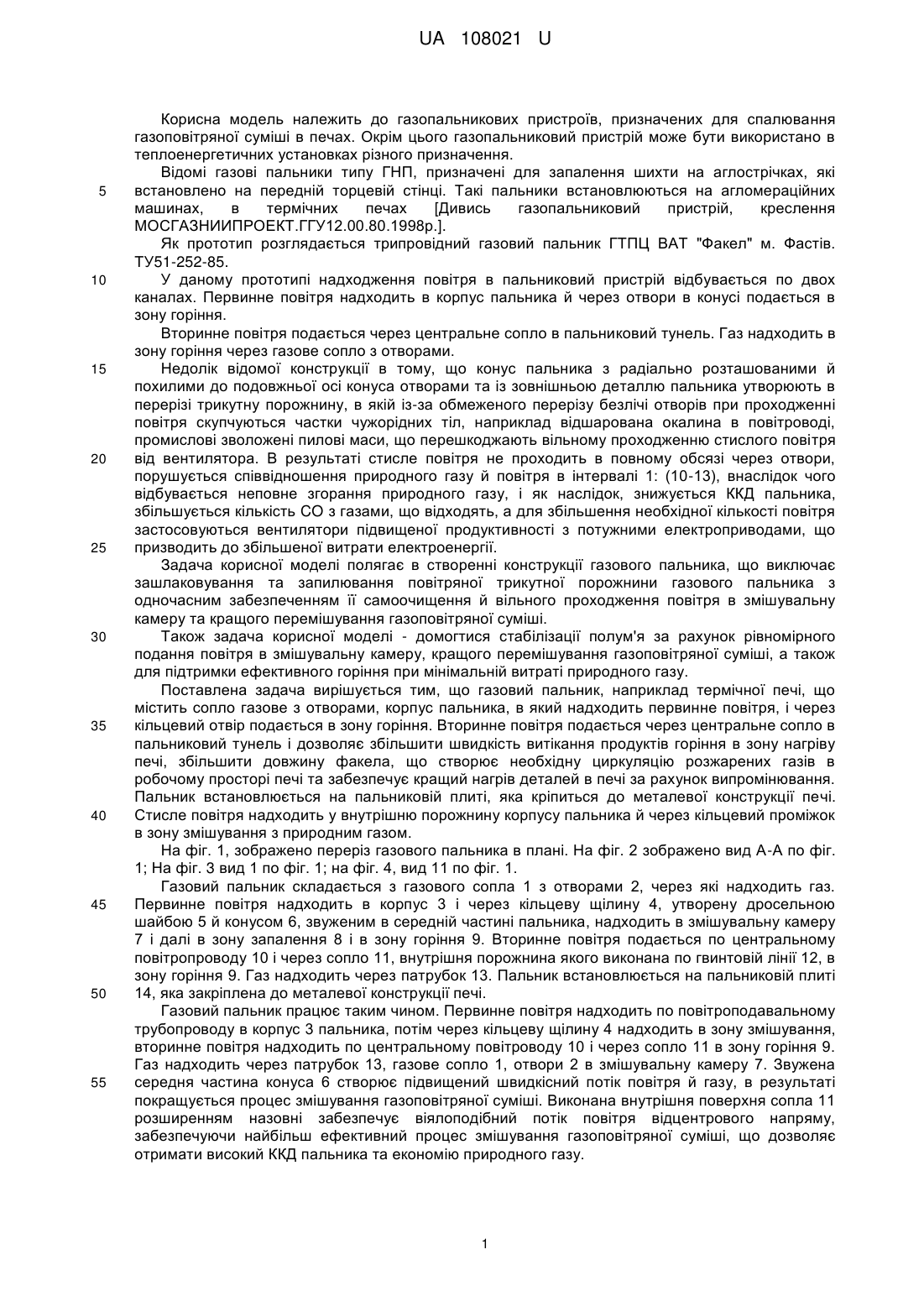

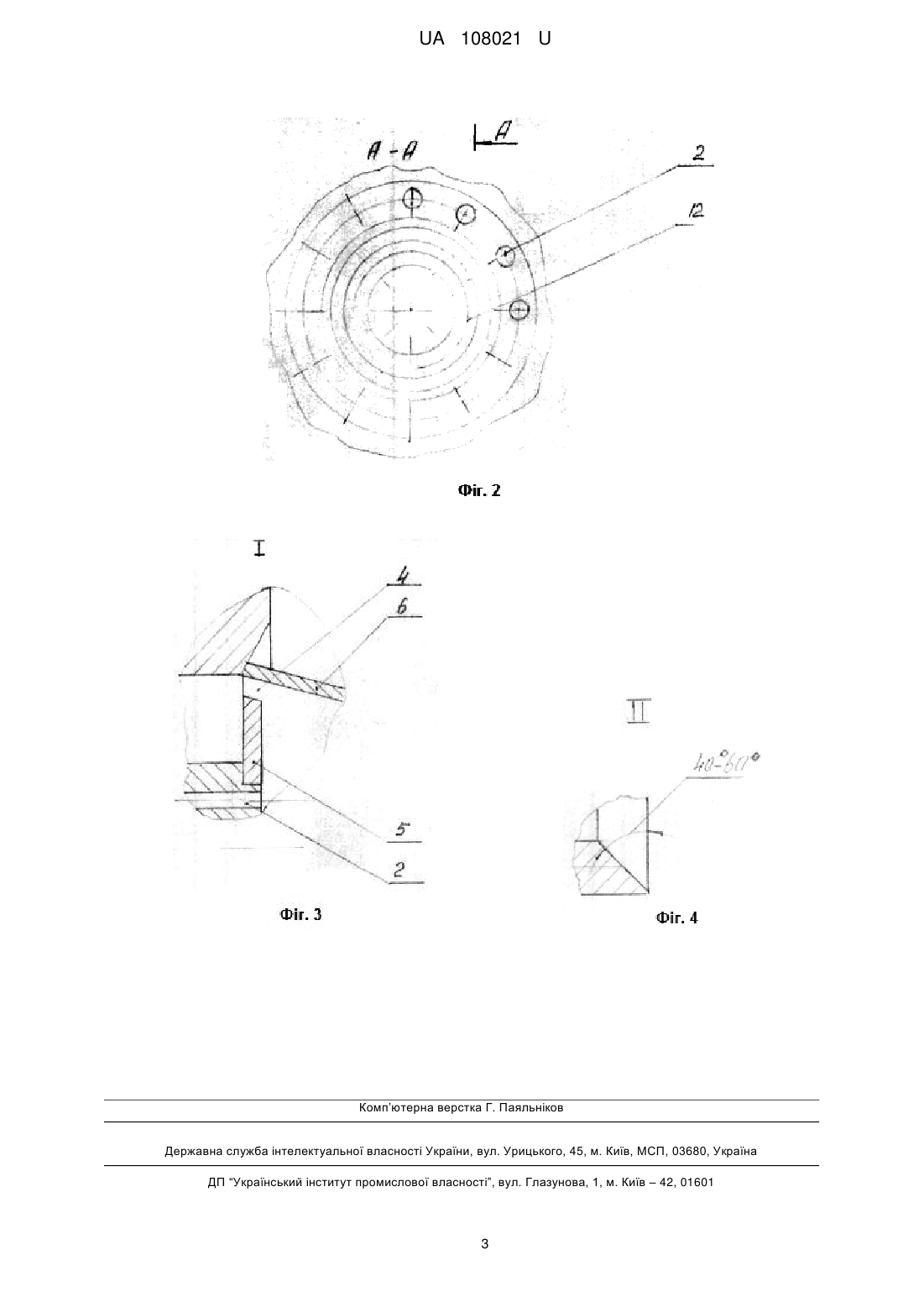

Реферат: Газовий пальник, наприклад термічної печі, містить газове сопло з отворами, через які надходить газ, корпус, в який надходить первинне повітря, а вторинне повітря надходить по центральному повітроводу і через сопло та конус в зону запалення й горіння. Первинне повітря в зону запалення й зону горіння надходить через кільцевий канал, утворений по внутрішньому діаметру дросельною шайбою, а по зовнішньому діаметру конусом. Внутрішня порожнина сопла газового пальника виконана у вигляді гвинтової лінії із розширенням під гострим кутом - α в хвостовій частині. Розширення в хвостовій частині виконано під гострим кутом - α, що становить 40-60°. UA 108021 U (12) UA 108021 U UA 108021 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до газопальникових пристроїв, призначених для спалювання газоповітряної суміші в печах. Окрім цього газопальниковий пристрій може бути використано в теплоенергетичних установках різного призначення. Відомі газові пальники типу ГНП, призначені для запалення шихти на аглострічках, які встановлено на передній торцевій стінці. Такі пальники встановлюються на агломераційних машинах, в термічних печах [Дивись газопальниковий пристрій, креслення МОСГАЗНИИПРОЕКТ.ГГУ12.00.80.1998р.]. Як прототип розглядається трипровідний газовий пальник ГТПЦ ВАТ "Факел" м. Фастів. ТУ51-252-85. У даному прототипі надходження повітря в пальниковий пристрій відбувається по двох каналах. Первинне повітря надходить в корпус пальника й через отвори в конусі подається в зону горіння. Вторинне повітря подається через центральне сопло в пальниковий тунель. Газ надходить в зону горіння через газове сопло з отворами. Недолік відомої конструкції в тому, що конус пальника з радіально розташованими й похилими до подовжньої осі конуса отворами та із зовнішньою деталлю пальника утворюють в перерізі трикутну порожнину, в якій із-за обмеженого перерізу безлічі отворів при проходженні повітря скупчуються частки чужорідних тіл, наприклад відшарована окалина в повітроводі, промислові зволожені пилові маси, що перешкоджають вільному проходженню стислого повітря від вентилятора. В результаті стисле повітря не проходить в повному обсязі через отвори, порушується співвідношення природного газу й повітря в інтервалі 1: (10-13), внаслідок чого відбувається неповне згорання природного газу, і як наслідок, знижується ККД пальника, збільшується кількість CO з газами, що відходять, а для збільшення необхідної кількості повітря застосовуються вентилятори підвищеної продуктивності з потужними електроприводами, що призводить до збільшеної витрати електроенергії. Задача корисної моделі полягає в створенні конструкції газового пальника, що виключає зашлаковування та запилювання повітряної трикутної порожнини газового пальника з одночасним забезпеченням її самоочищення й вільного проходження повітря в змішувальну камеру та кращого перемішування газоповітряної суміші. Також задача корисної моделі - домогтися стабілізації полум'я за рахунок рівномірного подання повітря в змішувальну камеру, кращого перемішування газоповітряної суміші, а також для підтримки ефективного горіння при мінімальній витраті природного газу. Поставлена задача вирішується тим, що газовий пальник, наприклад термічної печі, що містить сопло газове з отворами, корпус пальника, в який надходить первинне повітря, і через кільцевий отвір подається в зону горіння. Вторинне повітря подається через центральне сопло в пальниковий тунель і дозволяє збільшити швидкість витікання продуктів горіння в зону нагріву печі, збільшити довжину факела, що створює необхідну циркуляцію розжарених газів в робочому просторі печі та забезпечує кращий нагрів деталей в печі за рахунок випромінювання. Пальник встановлюється на пальниковій плиті, яка кріпиться до металевої конструкції печі. Стисле повітря надходить у внутрішню порожнину корпусу пальника й через кільцевий проміжок в зону змішування з природним газом. На фіг. 1, зображено переріз газового пальника в плані. На фіг. 2 зображено вид А-А по фіг. 1; На фіг. 3 вид 1 по фіг. 1; на фіг. 4, вид 11 по фіг. 1. Газовий пальник складається з газового сопла 1 з отворами 2, через які надходить газ. Первинне повітря надходить в корпус 3 і через кільцеву щілину 4, утворену дросельною шайбою 5 й конусом 6, звуженим в середній частині пальника, надходить в змішувальну камеру 7 і далі в зону запалення 8 і в зону горіння 9. Вторинне повітря подається по центральному повітропроводу 10 і через сопло 11, внутрішня порожнина якого виконана по гвинтовій лінії 12, в зону горіння 9. Газ надходить через патрубок 13. Пальник встановлюється на пальниковій плиті 14, яка закріплена до металевої конструкції печі. Газовий пальник працює таким чином. Первинне повітря надходить по повітроподавальному трубопроводу в корпус 3 пальника, потім через кільцеву щілину 4 надходить в зону змішування, вторинне повітря надходить по центральному повітроводу 10 і через сопло 11 в зону горіння 9. Газ надходить через патрубок 13, газове сопло 1, отвори 2 в змішувальну камеру 7. Звужена середня частина конуса 6 створює підвищений швидкісний потік повітря й газу, в результаті покращується процес змішування газоповітряної суміші. Виконана внутрішня поверхня сопла 11 розширенням назовні забезпечує віялоподібний потік повітря відцентрового напряму, забезпечуючи найбільш ефективний процес змішування газоповітряної суміші, що дозволяє отримати високий ККД пальника та економію природного газу. 1 UA 108021 U 5 Запропонований пристрій сприяє стійкому процесу горіння, забезпечуючи необхідне співвідношення природного газу й повітря в інтервалі 1-10, 1-13 залежно від калорійності природного газу, знизить викиди СО в атмосферу, а також знизить витрати природного газу. Економічна ефективність від використання корисної моделі тільки в ПАТ "Азовзагальмаш" складе більше 100 тисяч грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Газовий пальник, наприклад термічної печі, що містить газове сопло з отворами, через які надходить газ, корпус, в який надходить первинне повітря, а вторинне повітря надходить по центральному повітроводу і через сопло та конус в зону запалення й горіння, який відрізняється тим, що первинне повітря в зону запалення й зону горіння надходить через кільцевий канал, утворений по внутрішньому діаметру дросельною шайбою, а по зовнішньому діаметру конусом, а внутрішня порожнина сопла газового пальника виконана у вигляді гвинтової лінії із розширенням під гострим кутом - α в хвостовій частині. 2. Газовий пальник за п. 1, який відрізняється тим, що розширення в хвостовій частині виконано під гострим кутом - α, що становить 40-60°. 2 UA 108021 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
