Центрувальний пристрій для знімного даху піввагона

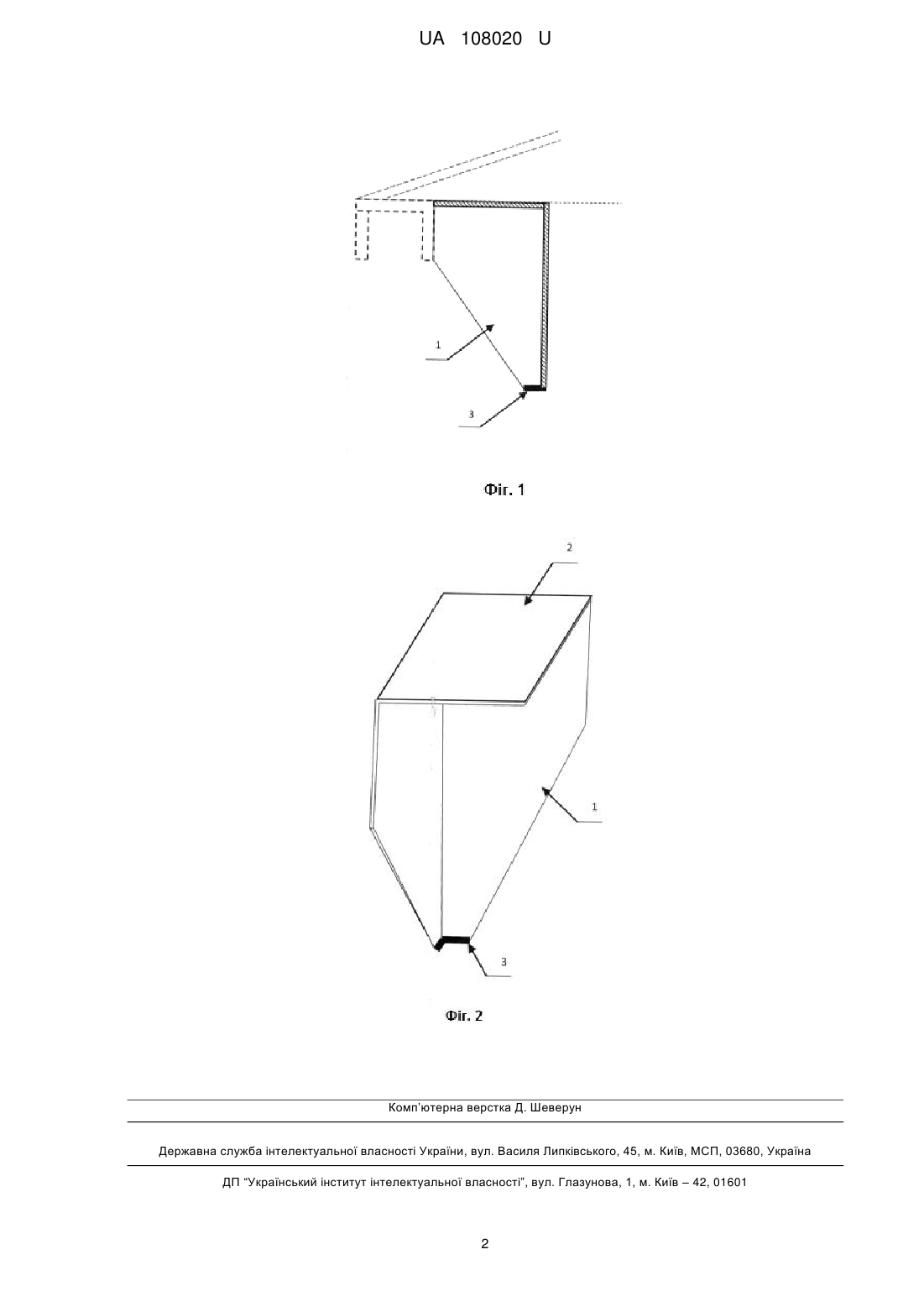

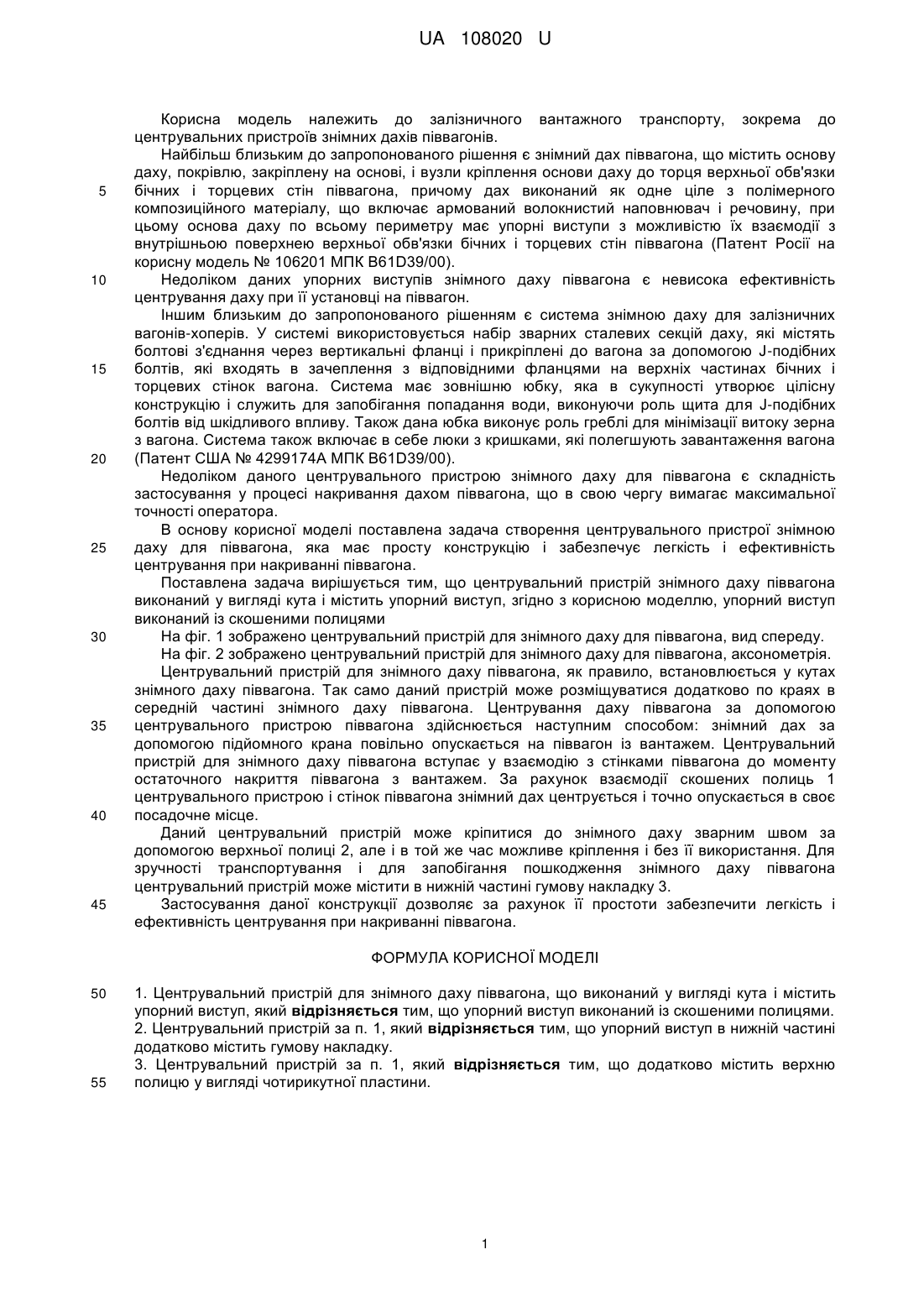

Реферат: Центрувальний пристрій для знімного даху піввагона виконаний у вигляді кута і містить упорний виступ, виконаний із скошеними полицями. UA 108020 U (12) UA 108020 U UA 108020 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до залізничного вантажного транспорту, зокрема до центрувальних пристроїв знімних дахів піввагонів. Найбільш близьким до запропонованого рішення є знімний дах піввагона, що містить основу даху, покрівлю, закріплену на основі, і вузли кріплення основи даху до торця верхньої обв'язки бічних і торцевих стін піввагона, причому дах виконаний як одне ціле з полімерного композиційного матеріалу, що включає армований волокнистий наповнювач і речовину, при цьому основа даху по всьому периметру має упорні виступи з можливістю їх взаємодії з внутрішньою поверхнею верхньої обв'язки бічних і торцевих стін піввагона (Патент Росії на корисну модель № 106201 МПК B61D39/00). Недоліком даних упорних виступів знімного даху піввагона є невисока ефективність центрування даху при її установці на піввагон. Іншим близьким до запропонованого рішенням є система знімною даху для залізничних вагонів-хоперів. У системі використовується набір зварних сталевих секцій даху, які містять болтові з'єднання через вертикальні фланці і прикріплені до вагона за допомогою J-подібних болтів, які входять в зачеплення з відповідними фланцями на верхніх частинах бічних і торцевих стінок вагона. Система має зовнішню юбку, яка в сукупності утворює цілісну конструкцію і служить для запобігання попадання води, виконуючи роль щита для J-подібних болтів від шкідливого впливу. Також дана юбка виконує роль греблі для мінімізації витоку зерна з вагона. Система також включає в себе люки з кришками, які полегшують завантаження вагона (Патент США № 4299174А МПК B61D39/00). Недоліком даного центрувального пристрою знімного даху для піввагона є складність застосування у процесі накривання дахом піввагона, що в свою чергу вимагає максимальної точності оператора. В основу корисної моделі поставлена задача створення центрувального пристрої знімною даху для піввагона, яка має просту конструкцію і забезпечує легкість і ефективність центрування при накриванні піввагона. Поставлена задача вирішується тим, що центрувальний пристрій знімного даху піввагона виконаний у вигляді кута і містить упорний виступ, згідно з корисною моделлю, упорний виступ виконаний із скошеними полицями На фіг. 1 зображено центрувальний пристрій для знімного даху для піввагона, вид спереду. На фіг. 2 зображено центрувальний пристрій для знімного даху для піввагона, аксонометрія. Центрувальний пристрій для знімного даху піввагона, як правило, встановлюється у кутах знімного даху піввагона. Так само даний пристрій може розміщуватися додатково по краях в середній частині знімного даху піввагона. Центрування даху піввагона за допомогою центрувального пристрою піввагона здійснюється наступним способом: знімний дах за допомогою підйомного крана повільно опускається на піввагон із вантажем. Центрувальний пристрій для знімного даху піввагона вступає у взаємодію з стінками піввагона до моменту остаточного накриття піввагона з вантажем. За рахунок взаємодії скошених полиць 1 центрувального пристрою і стінок піввагона знімний дах центрується і точно опускається в своє посадочне місце. Даний центрувальний пристрій може кріпитися до знімного даху зварним швом за допомогою верхньої полиці 2, але і в той же час можливе кріплення і без її використання. Для зручності транспортування і для запобігання пошкодження знімного даху піввагона центрувальний пристрій може містити в нижній частині гумову накладку 3. Застосування даної конструкції дозволяє за рахунок її простоти забезпечити легкість і ефективність центрування при накриванні піввагона. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Центрувальний пристрій для знімного даху піввагона, що виконаний у вигляді кута і містить упорний виступ, який відрізняється тим, що упорний виступ виконаний із скошеними полицями. 2. Центрувальний пристрій за п. 1, який відрізняється тим, що упорний виступ в нижній частині додатково містить гумову накладку. 3. Центрувальний пристрій за п. 1, який відрізняється тим, що додатково містить верхню полицю у вигляді чотирикутної пластини. 1 UA 108020 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
