Інструмент для обробки плоских поверхонь

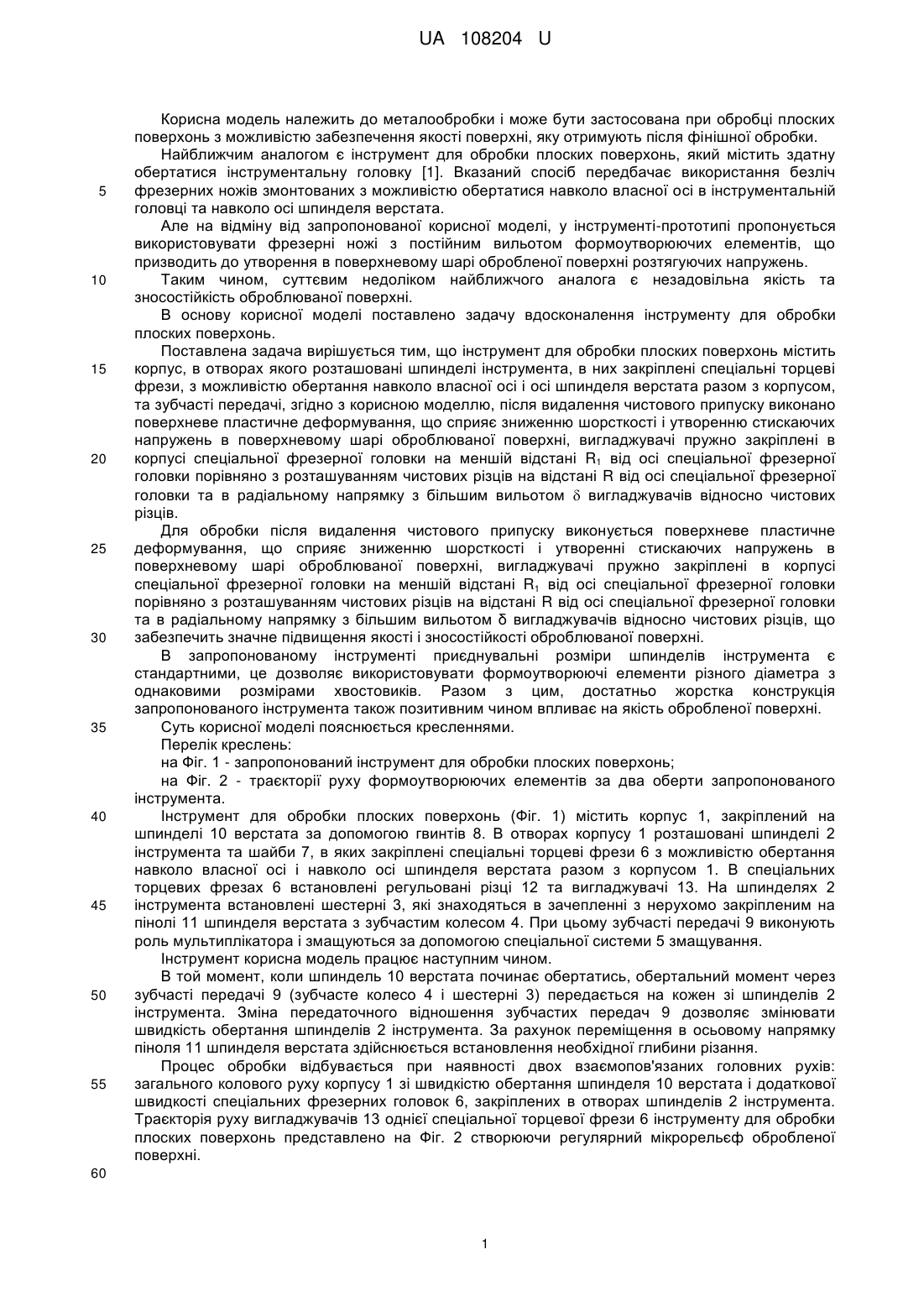

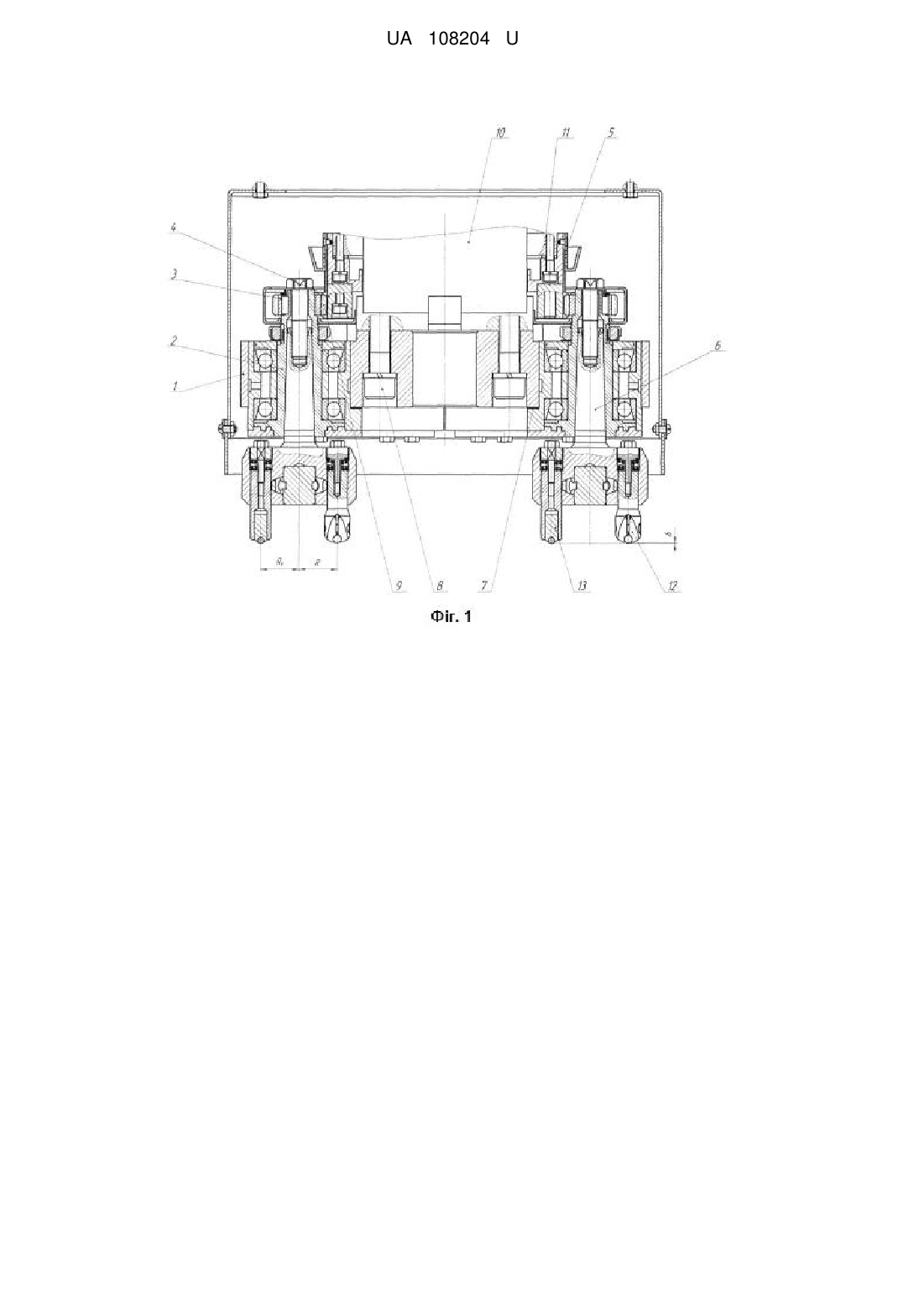

Реферат: Інструмент для обробки плоских поверхонь містить корпус, в отворах якого розташовані шпинделі інструмента, в них закріплені спеціальні торцеві фрези, з можливістю обертання навколо власної осі і осі шпинделя верстата разом з корпусом, та зубчасті передачі Вигладжувачі пружно закріплені в корпусі спеціальної фрезерної головки на меншій відстані R1 від осі спеціальної фрезерної головки порівняно з розташуванням чистових різців на відстані R від осі спеціальної фрезерної головки та в радіальному напрямку з більшим вильотом  вигладжувачів відносно чистових різців. UA 108204 U (54) ІНСТРУМЕНТ ДЛЯ ОБРОБКИ ПЛОСКИХ ПОВЕРХОНЬ UA 108204 U UA 108204 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металообробки і може бути застосована при обробці плоских поверхонь з можливістю забезпечення якості поверхні, яку отримують після фінішної обробки. Найближчим аналогом є інструмент для обробки плоских поверхонь, який містить здатну обертатися інструментальну головку [1]. Вказаний спосіб передбачає використання безліч фрезерних ножів змонтованих з можливістю обертатися навколо власної осі в інструментальній головці та навколо осі шпинделя верстата. Але на відміну від запропонованої корисної моделі, у інструменті-прототипі пропонується використовувати фрезерні ножі з постійним вильотом формоутворюючих елементів, що призводить до утворення в поверхневому шарі обробленої поверхні розтягуючих напружень. Таким чином, суттєвим недоліком найближчого аналога є незадовільна якість та зносостійкість оброблюваної поверхні. В основу корисної моделі поставлено задачу вдосконалення інструменту для обробки плоских поверхонь. Поставлена задача вирішується тим, що інструмент для обробки плоских поверхонь містить корпус, в отворах якого розташовані шпинделі інструмента, в них закріплені спеціальні торцеві фрези, з можливістю обертання навколо власної осі і осі шпинделя верстата разом з корпусом, та зубчасті передачі, згідно з корисною моделлю, після видалення чистового припуску виконано поверхневе пластичне деформування, що сприяє зниженню шорсткості і утворенню стискаючих напружень в поверхневому шарі оброблюваної поверхні, вигладжувачі пружно закріплені в корпусі спеціальної фрезерної головки на меншій відстані R1 від осі спеціальної фрезерної головки порівняно з розташуванням чистових різців на відстані R від осі спеціальної фрезерної головки та в радіальному напрямку з більшим вильотом  вигладжувачів відносно чистових різців. Для обробки після видалення чистового припуску виконується поверхневе пластичне деформування, що сприяє зниженню шорсткості і утворенні стискаючих напружень в поверхневому шарі оброблюваної поверхні, вигладжувачі пружно закріплені в корпусі спеціальної фрезерної головки на меншій відстані R1 від осі спеціальної фрезерної головки порівняно з розташуванням чистових різців на відстані R від осі спеціальної фрезерної головки та в радіальному напрямку з більшим вильотом δ вигладжувачів відносно чистових різців, що забезпечить значне підвищення якості і зносостійкості оброблюваної поверхні. В запропонованому інструменті приєднувальні розміри шпинделів інструмента є стандартними, це дозволяє використовувати формоутворюючі елементи різного діаметра з однаковими розмірами хвостовиків. Разом з цим, достатньо жорстка конструкція запропонованого інструмента також позитивним чином впливає на якість обробленої поверхні. Суть корисної моделі пояснюється кресленнями. Перелік креслень: на Фіг. 1 - запропонований інструмент для обробки плоских поверхонь; на Фіг. 2 - траєкторії руху формоутворюючих елементів за два оберти запропонованого інструмента. Інструмент для обробки плоских поверхонь (Фіг. 1) містить корпус 1, закріплений на шпинделі 10 верстата за допомогою гвинтів 8. В отворах корпусу 1 розташовані шпинделі 2 інструмента та шайби 7, в яких закріплені спеціальні торцеві фрези 6 з можливістю обертання навколо власної осі і навколо осі шпинделя верстата разом з корпусом 1. В спеціальних торцевих фрезах 6 встановлені регульовані різці 12 та вигладжувачі 13. На шпинделях 2 інструмента встановлені шестерні 3, які знаходяться в зачепленні з нерухомо закріпленим на пінолі 11 шпинделя верстата з зубчастим колесом 4. При цьому зубчасті передачі 9 виконують роль мультиплікатора і змащуються за допомогою спеціальної системи 5 змащування. Інструмент корисна модель працює наступним чином. В той момент, коли шпиндель 10 верстата починає обертатись, обертальний момент через зубчасті передачі 9 (зубчасте колесо 4 і шестерні 3) передається на кожен зі шпинделів 2 інструмента. Зміна передаточного відношення зубчастих передач 9 дозволяє змінювати швидкість обертання шпинделів 2 інструмента. За рахунок переміщення в осьовому напрямку піноля 11 шпинделя верстата здійснюється встановлення необхідної глибини різання. Процес обробки відбувається при наявності двох взаємопов'язаних головних рухів: загального колового руху корпусу 1 зі швидкістю обертання шпинделя 10 верстата і додаткової швидкості спеціальних фрезерних головок 6, закріплених в отворах шпинделів 2 інструмента. Траєкторія руху вигладжувачів 13 однієї спеціальної торцевої фрези 6 інструменту для обробки плоских поверхонь представлено на Фіг. 2 створюючи регулярний мікрорельєф обробленої поверхні. 60 1 UA 108204 U 5 Джерела інформації: 1. GB № 515639. Improvement in or relating to Chip-cutting Tools such as Milling Cutters. -№ 17078/38; Заявл. 08.06.1938; Опубл. 11.12.1939. 2. ГОСТ 24773-81 Поверхности с регулярным микрорельефом. Классйификация, параметры и характеристики. Ввел. 01.07.1982. М: Изд-во стандартов, 1982. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Інструмент для обробки плоских поверхонь, що містить корпус, в отворах якого розташовані шпинделі інструмента, в них закріплені спеціальні торцеві фрези, з можливістю обертання навколо власної осі і осі шпинделя верстата разом з корпусом, та зубчасті передачі, який відрізняється тим, що після видалення чистового припуску виконано поверхневе пластичне деформування, що сприяє зниженню шорсткості і утворенню стискаючих напружень в поверхневому шарі оброблюваної поверхні, вигладжувачі пружно закріплені в корпусі спеціальної фрезерної головки на меншій відстані R1 від осі спеціальної фрезерної головки порівняно з розташуванням чистових різців на відстані R від осі спеціальної фрезерної головки та в радіальному напрямку з більшим вильотом  вигладжувачів відносно чистових різців. 2 UA 108204 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
