Пристрій для транспортування і очистки коренебульбоплодів

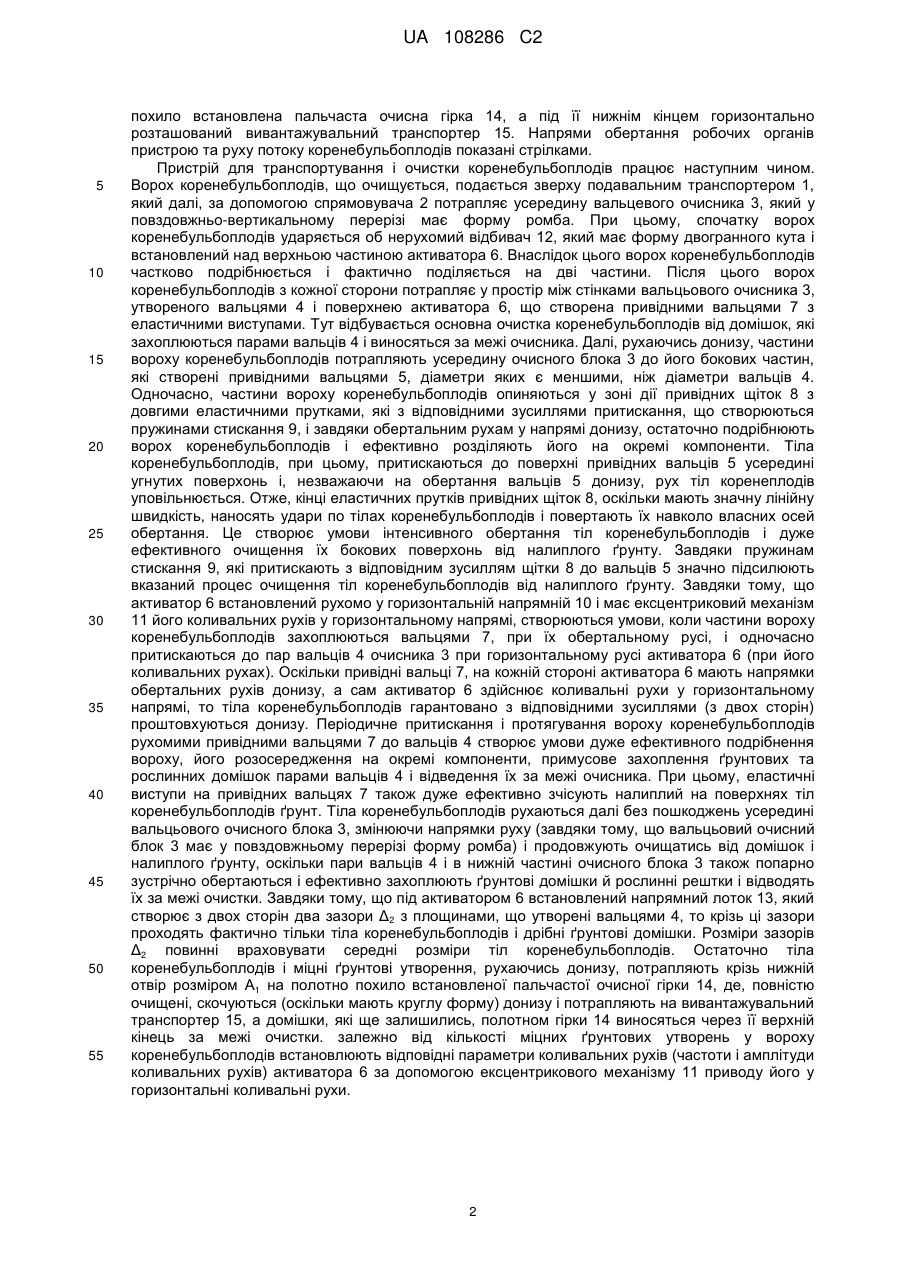

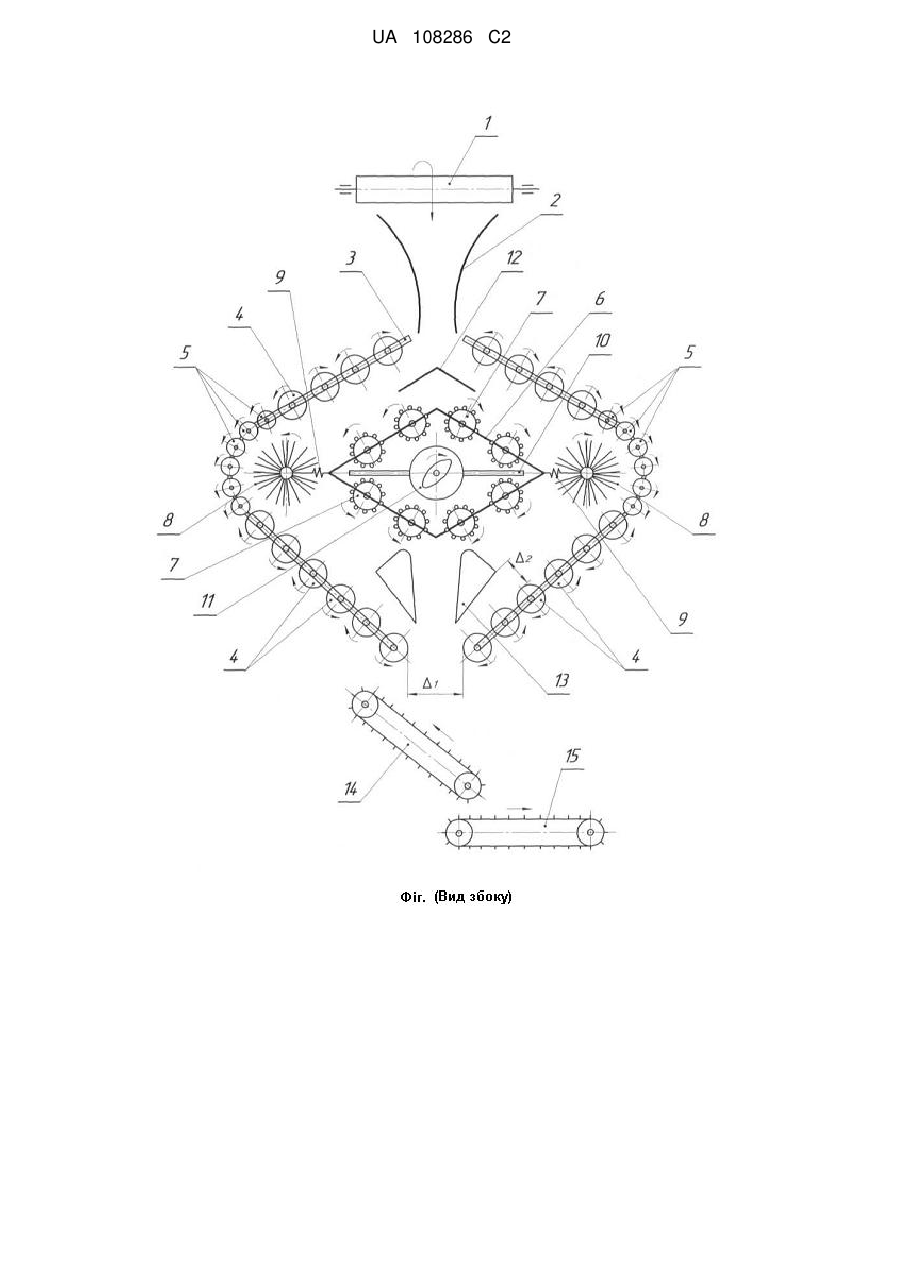

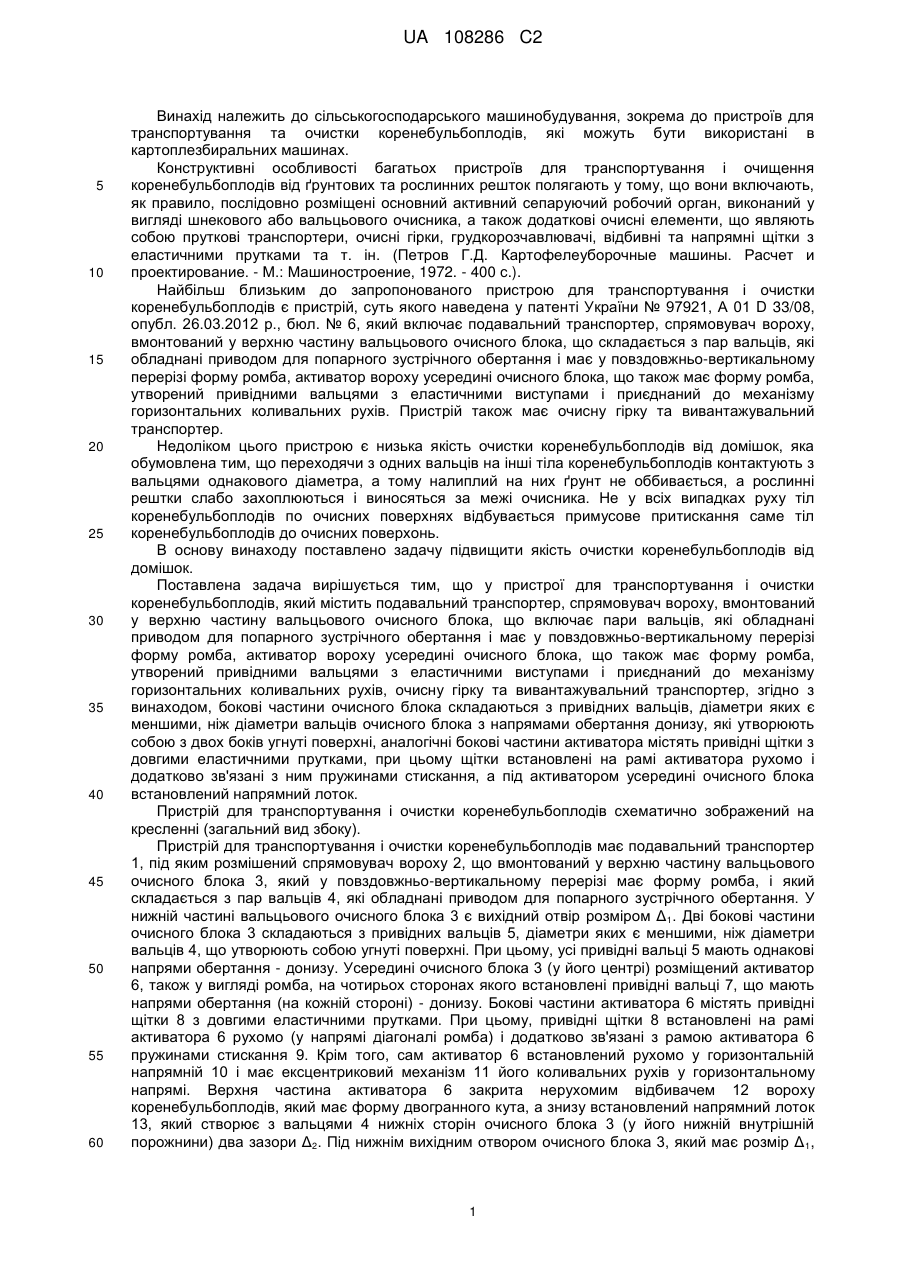

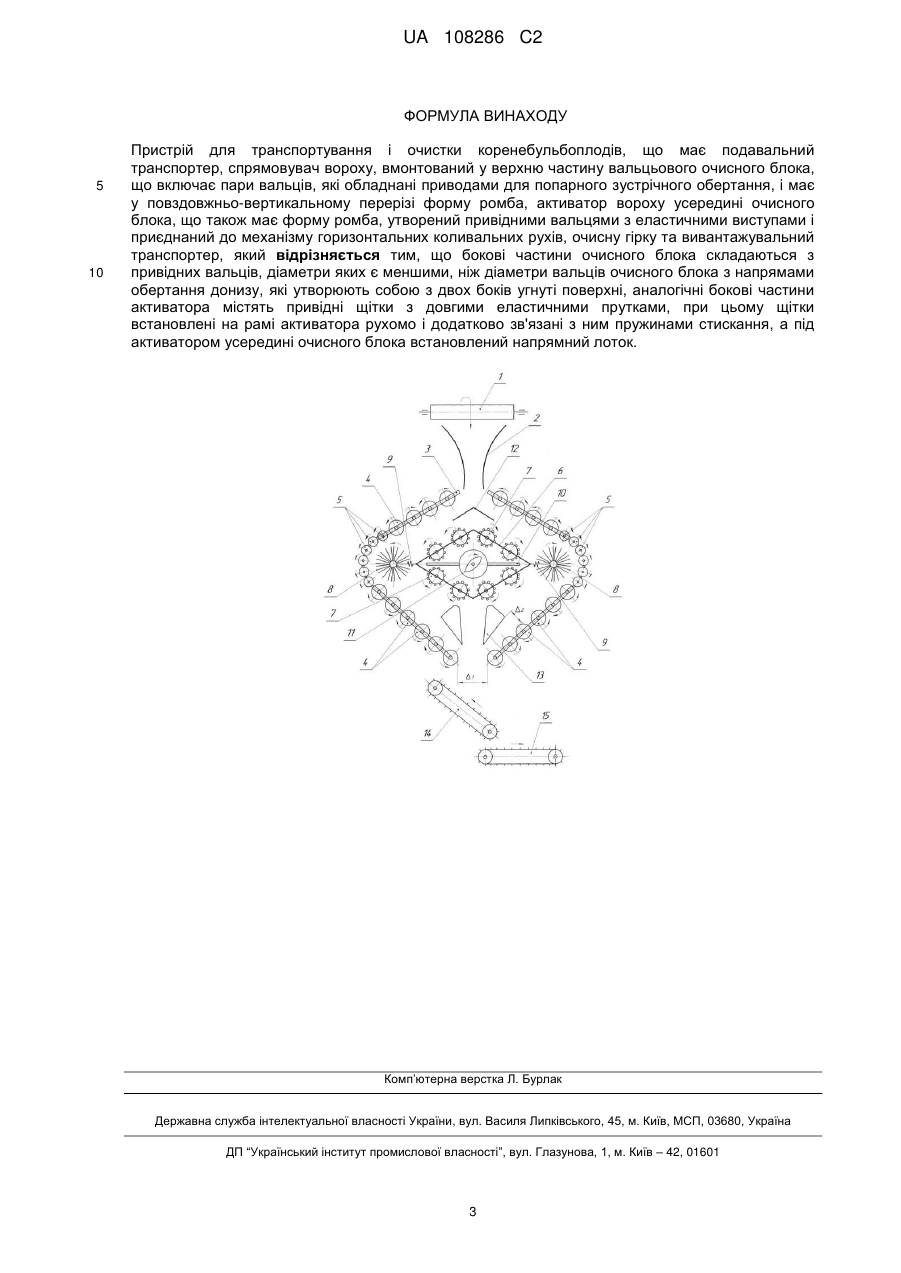

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема стосується робочих органів картоплезбиральних машин. Заявлений пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, спрямовувач вороху, вмонтований у верхню частину вальцьового очисного блока, що включає пари вальців, які обладнані приводами для попарного зустрічного обертання, і має у повздовжньо-вертикальному перерізі форму ромба. Активатор вороху усередині очисного блока, що також має форму ромба, утворений привідними вальцями з еластичними виступами і приєднаний до механізму горизонтальних коливальних рухів. Бокові частини очисного блока складаються з привідних вальців, діаметри яких є меншими, ніж діаметри вальців очисного блока з напрямами обертання донизу, які утворюють собою з двох боків угнуті поверхні. Аналогічні бокові частини активатора містять привідні щітки з довгими еластичними прутками. Щітки встановлені на рамі активатора рухомо і додатково зв'язані з ним пружинами стискання. Під активатором усередині очисного блока встановлений напрямний лоток, очисна гірка та вивантажувальний транспортер. Застосування винаходу призводить до підвищення якості очистки коренебульбоплодів від домішок. UA 108286 C2 (12) UA 108286 C2 UA 108286 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого наведена у патенті України № 97921, А 01 D 33/08, опубл. 26.03.2012 р., бюл. № 6, який включає подавальний транспортер, спрямовувач вороху, вмонтований у верхню частину вальцьового очисного блока, що складається з пар вальців, які обладнані приводом для попарного зустрічного обертання і має у повздовжньо-вертикальному перерізі форму ромба, активатор вороху усередині очисного блока, що також має форму ромба, утворений привідними вальцями з еластичними виступами і приєднаний до механізму горизонтальних коливальних рухів. Пристрій також має очисну гірку та вивантажувальний транспортер. Недоліком цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що переходячи з одних вальців на інші тіла коренебульбоплодів контактують з вальцями однакового діаметра, а тому налиплий на них ґрунт не оббивається, а рослинні рештки слабо захоплюються і виносяться за межі очисника. Не у всіх випадках руху тіл коренебульбоплодів по очисних поверхнях відбувається примусове притискання саме тіл коренебульбоплодів до очисних поверхонь. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить подавальний транспортер, спрямовувач вороху, вмонтований у верхню частину вальцьового очисного блока, що включає пари вальців, які обладнані приводом для попарного зустрічного обертання і має у повздовжньо-вертикальному перерізі форму ромба, активатор вороху усередині очисного блока, що також має форму ромба, утворений привідними вальцями з еластичними виступами і приєднаний до механізму горизонтальних коливальних рухів, очисну гірку та вивантажувальний транспортер, згідно з винаходом, бокові частини очисного блока складаються з привідних вальців, діаметри яких є меншими, ніж діаметри вальців очисного блока з напрямами обертання донизу, які утворюють собою з двох боків угнуті поверхні, аналогічні бокові частини активатора містять привідні щітки з довгими еластичними прутками, при цьому щітки встановлені на рамі активатора рухомо і додатково зв'язані з ним пружинами стискання, а під активатором усередині очисного блока встановлений напрямний лоток. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, під яким розмішений спрямовувач вороху 2, що вмонтований у верхню частину вальцьового очисного блока 3, який у повздовжньо-вертикальному перерізі має форму ромба, і який складається з пар вальців 4, які обладнані приводом для попарного зустрічного обертання. У нижній частині вальцьового очисного блока 3 є вихідний отвір розміром Δ1. Дві бокові частини очисного блока 3 складаються з привідних вальців 5, діаметри яких є меншими, ніж діаметри вальців 4, що утворюють собою угнуті поверхні. При цьому, усі привідні вальці 5 мають однакові напрями обертання - донизу. Усередині очисного блока 3 (у його центрі) розміщений активатор 6, також у вигляді ромба, на чотирьох сторонах якого встановлені привідні вальці 7, що мають напрями обертання (на кожній стороні) - донизу. Бокові частини активатора 6 містять привідні щітки 8 з довгими еластичними прутками. При цьому, привідні щітки 8 встановлені на рамі активатора 6 рухомо (у напрямі діагоналі ромба) і додатково зв'язані з рамою активатора 6 пружинами стискання 9. Крім того, сам активатор 6 встановлений рухомо у горизонтальній напрямній 10 і має ексцентриковий механізм 11 його коливальних рухів у горизонтальному напрямі. Верхня частина активатора 6 закрита нерухомим відбивачем 12 вороху коренебульбоплодів, який має форму двогранного кута, а знизу встановлений напрямний лоток 13, який створює з вальцями 4 нижніх сторін очисного блока 3 (у його нижній внутрішній порожнини) два зазори Δ2. Під нижнім вихідним отвором очисного блока 3, який має розмір Δ 1, 1 UA 108286 C2 5 10 15 20 25 30 35 40 45 50 55 похило встановлена пальчаста очисна гірка 14, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 15. Напрями обертання робочих органів пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху подавальним транспортером 1, який далі, за допомогою спрямовувача 2 потрапляє усередину вальцевого очисника 3, який у повздовжньо-вертикальному перерізі має форму ромба. При цьому, спочатку ворох коренебульбоплодів ударяється об нерухомий відбивач 12, який має форму двогранного кута і встановлений над верхньою частиною активатора 6. Внаслідок цього ворох коренебульбоплодів частково подрібнюється і фактично поділяється на дві частини. Після цього ворох коренебульбоплодів з кожної сторони потрапляє у простір між стінками вальцьового очисника 3, утвореного вальцями 4 і поверхнею активатора 6, що створена привідними вальцями 7 з еластичними виступами. Тут відбувається основна очистка коренебульбоплодів від домішок, які захоплюються парами вальців 4 і виносяться за межі очисника. Далі, рухаючись донизу, частини вороху коренебульбоплодів потрапляють усередину очисного блока 3 до його бокових частин, які створені привідними вальцями 5, діаметри яких є меншими, ніж діаметри вальців 4. Одночасно, частини вороху коренебульбоплодів опиняються у зоні дії привідних щіток 8 з довгими еластичними прутками, які з відповідними зусиллями притискання, що створюються пружинами стискання 9, і завдяки обертальним рухам у напрямі донизу, остаточно подрібнюють ворох коренебульбоплодів і ефективно розділяють його на окремі компоненти. Тіла коренебульбоплодів, при цьому, притискаються до поверхні привідних вальців 5 усередині угнутих поверхонь і, незважаючи на обертання вальців 5 донизу, рух тіл коренеплодів уповільнюється. Отже, кінці еластичних прутків привідних щіток 8, оскільки мають значну лінійну швидкість, наносять удари по тілах коренебульбоплодів і повертають їх навколо власних осей обертання. Це створює умови інтенсивного обертання тіл коренебульбоплодів і дуже ефективного очищення їх бокових поверхонь від налиплого ґрунту. Завдяки пружинам стискання 9, які притискають з відповідним зусиллям щітки 8 до вальців 5 значно підсилюють вказаний процес очищення тіл коренебульбоплодів від налиплого ґрунту. Завдяки тому, що активатор 6 встановлений рухомо у горизонтальній напрямній 10 і має ексцентриковий механізм 11 його коливальних рухів у горизонтальному напрямі, створюються умови, коли частини вороху коренебульбоплодів захоплюються вальцями 7, при їх обертальному русі, і одночасно притискаються до пар вальців 4 очисника 3 при горизонтальному русі активатора 6 (при йогоколивальних рухах). Оскільки привідні вальці 7, на кожній стороні активатора 6 мають напрямки обертальних рухів донизу, а сам активатор 6 здійснює коливальні рухи у горизонтальному напрямі, то тіла коренебульбоплодів гарантовано з відповідними зусиллями (з двох сторін) проштовхуються донизу. Періодичне притискання і протягування вороху коренебульбоплодів рухомими привідними вальцями 7 до вальців 4 створює умови дуже ефективного подрібнення вороху, його розосередження на окремі компоненти, примусове захоплення ґрунтових та рослинних домішок парами вальців 4 і відведення їх за межі очисника. При цьому, еластичні виступи на привідних вальцях 7 також дуже ефективно зчісують налиплий на поверхнях тіл коренебульбоплодів ґрунт. Тіла коренебульбоплодів рухаються далі без пошкоджень усередині вальцьового очисного блока 3, змінюючи напрямки руху (завдяки тому, що вальцьовий очисний блок 3 має у повздовжньому перерізі форму ромба) і продовжують очищатись від домішок і налиплого ґрунту, оскільки пари вальців 4 і в нижній частині очисного блока 3 також попарно зустрічно обертаються і ефективно захоплюють ґрунтові домішки й рослинні рештки і відводять їх за межі очистки. Завдяки тому, що під активатором 6 встановлений напрямний лоток 13, який створює з двох сторін два зазори Δ2 з площинами, що утворені вальцями 4, то крізь ці зазори проходять фактично тільки тіла коренебульбоплодів і дрібні ґрунтові домішки. Розміри зазорів Δ2 повинні враховувати середні розміри тіл коренебульбоплодів. Остаточно тіла коренебульбоплодів і міцні ґрунтові утворення, рухаючись донизу, потрапляють крізь нижній отвір розміром А1 на полотно похило встановленої пальчастої очисної гірки 14, де, повністю очищені, скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 15, а домішки, які ще залишились, полотном гірки 14 виносяться через її верхній кінець за межі очистки. залежно від кількості міцних ґрунтових утворень у вороху коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частоти і амплітуди коливальних рухів) активатора 6 за допомогою ексцентрикового механізму 11 приводу його у горизонтальні коливальні рухи. 2 UA 108286 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, спрямовувач вороху, вмонтований у верхню частину вальцьового очисного блока, що включає пари вальців, які обладнані приводами для попарного зустрічного обертання, і має у повздовжньо-вертикальному перерізі форму ромба, активатор вороху усередині очисного блока, що також має форму ромба, утворений привідними вальцями з еластичними виступами і приєднаний до механізму горизонтальних коливальних рухів, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що бокові частини очисного блока складаються з привідних вальців, діаметри яких є меншими, ніж діаметри вальців очисного блока з напрямами обертання донизу, які утворюють собою з двох боків угнуті поверхні, аналогічні бокові частини активатора містять привідні щітки з довгими еластичними прутками, при цьому щітки встановлені на рамі активатора рухомо і додатково зв'язані з ним пружинами стискання, а під активатором усередині очисного блока встановлений напрямний лоток. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
