Підйомник для донної снасті

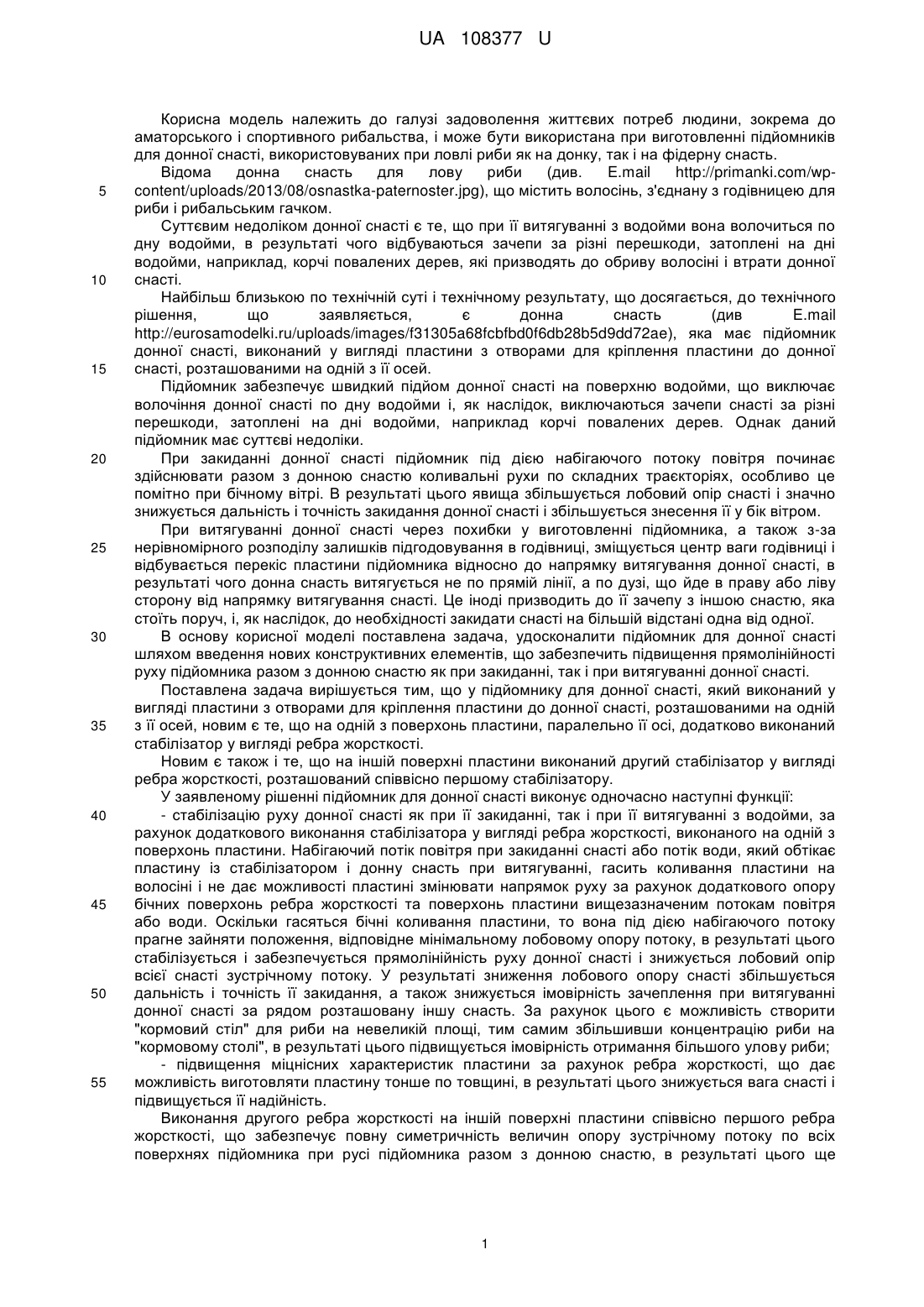

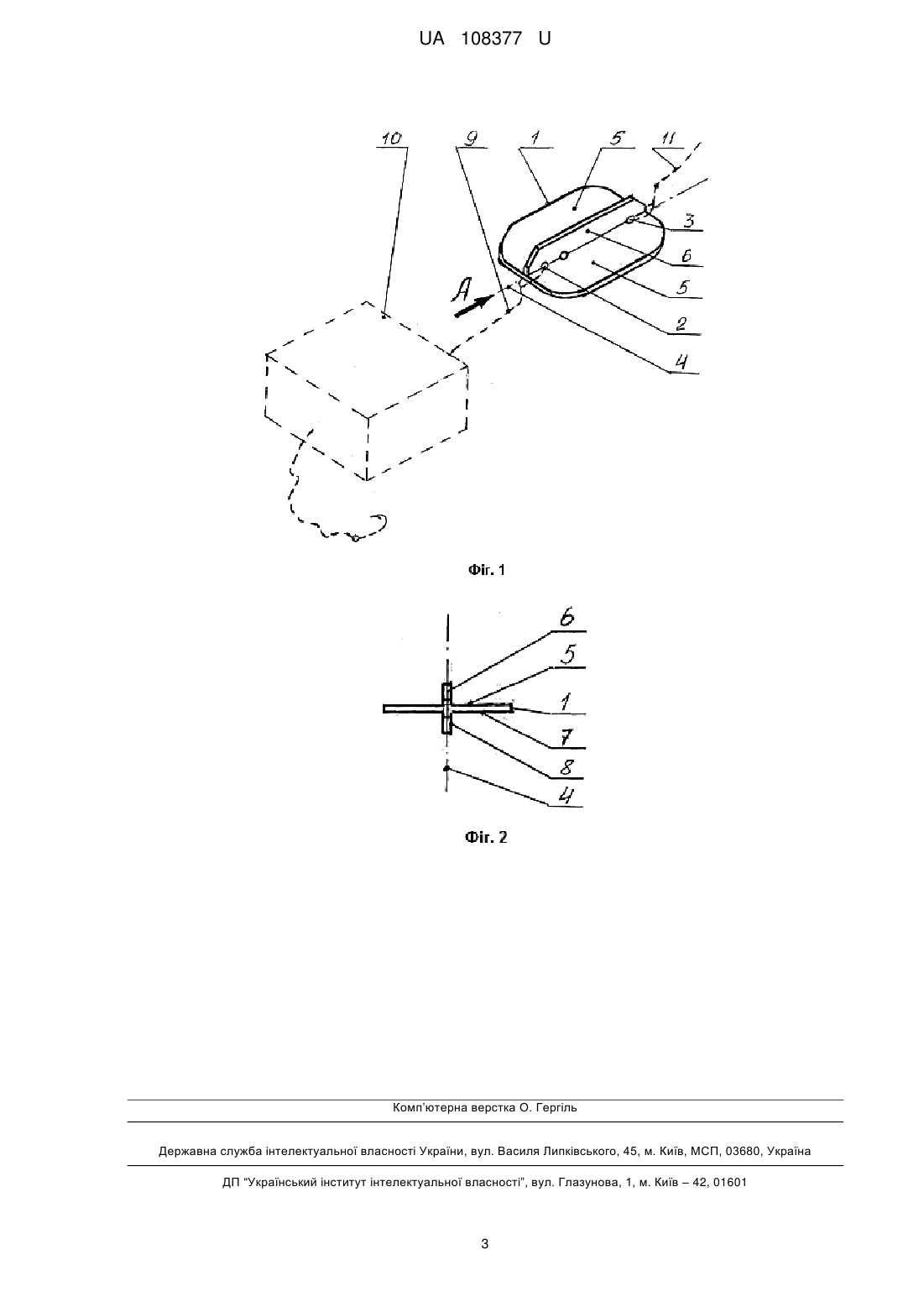

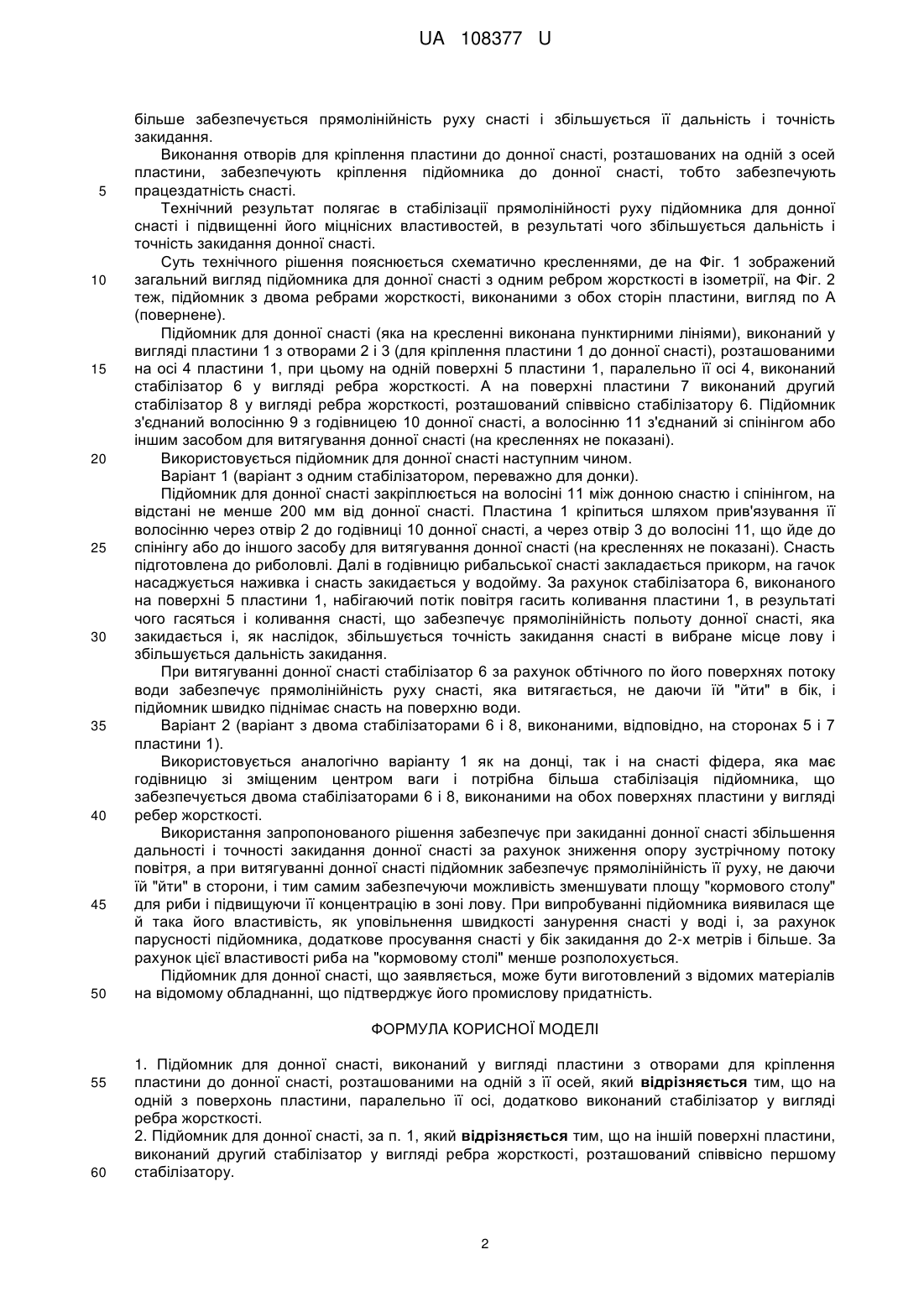

Реферат: UA 108377 U UA 108377 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до аматорського і спортивного рибальства, і може бути використана при виготовленні підйомників для донної снасті, використовуваних при ловлі риби як на донку, так і на фідерну снасть. Відома донна снасть для лову риби (див. E.mail http://primanki.com/wpcontent/uploads/2013/08/osnastka-paternoster.jpg), що містить волосінь, з'єднану з годівницею для риби і рибальським гачком. Суттєвим недоліком донної снасті є те, що при її витягуванні з водойми вона волочиться по дну водойми, в результаті чого відбуваються зачепи за різні перешкоди, затоплені на дні водойми, наприклад, корчі повалених дерев, які призводять до обриву волосіні і втрати донної снасті. Найбільш близькою по технічній суті і технічному результату, що досягається, до технічного рішення, що заявляється, є донна снасть (див E.mail http://eurosamodelki.ru/uploads/images/f31305a68fcbfbd0f6db28b5d9dd72ae), яка має підйомник донної снасті, виконаний у вигляді пластини з отворами для кріплення пластини до донної снасті, розташованими на одній з її осей. Підйомник забезпечує швидкий підйом донної снасті на поверхню водойми, що виключає волочіння донної снасті по дну водойми і, як наслідок, виключаються зачепи снасті за різні перешкоди, затоплені на дні водойми, наприклад корчі повалених дерев. Однак даний підйомник має суттєві недоліки. При закиданні донної снасті підйомник під дією набігаючого потоку повітря починає здійснювати разом з донною снастю коливальні рухи по складних траєкторіях, особливо це помітно при бічному вітрі. В результаті цього явища збільшується лобовий опір снасті і значно знижується дальність і точність закидання донної снасті і збільшується знесення її у бік вітром. При витягуванні донної снасті через похибки у виготовленні підйомника, а також з-за нерівномірного розподілу залишків підгодовування в годівниці, зміщується центр ваги годівниці і відбувається перекіс пластини підйомника відносно до напрямку витягування донної снасті, в результаті чого донна снасть витягується не по прямій лінії, а по дузі, що йде в праву або ліву сторону від напрямку витягування снасті. Це іноді призводить до її зачепу з іншою снастю, яка стоїть поруч, і, як наслідок, до необхідності закидати снасті на більшій відстані одна від одної. В основу корисної моделі поставлена задача, удосконалити підйомник для донної снасті шляхом введення нових конструктивних елементів, що забезпечить підвищення прямолінійності руху підйомника разом з донною снастю як при закиданні, так і при витягуванні донної снасті. Поставлена задача вирішується тим, що у підйомнику для донної снасті, який виконаний у вигляді пластини з отворами для кріплення пластини до донної снасті, розташованими на одній з її осей, новим є те, що на одній з поверхонь пластини, паралельно її осі, додатково виконаний стабілізатор у вигляді ребра жорсткості. Новим є також і те, що на іншій поверхні пластини виконаний другий стабілізатор у вигляді ребра жорсткості, розташований співвісно першому стабілізатору. У заявленому рішенні підйомник для донної снасті виконує одночасно наступні функції: - стабілізацію руху донної снасті як при її закиданні, так і при її витягуванні з водойми, за рахунок додаткового виконання стабілізатора у вигляді ребра жорсткості, виконаного на одній з поверхонь пластини. Набігаючий потік повітря при закиданні снасті або потік води, який обтікає пластину із стабілізатором і донну снасть при витягуванні, гасить коливання пластини на волосіні і не дає можливості пластині змінювати напрямок руху за рахунок додаткового опору бічних поверхонь ребра жорсткості та поверхонь пластини вищезазначеним потокам повітря або води. Оскільки гасяться бічні коливання пластини, то вона під дією набігаючого потоку прагне зайняти положення, відповідне мінімальному лобовому опору потоку, в результаті цього стабілізується і забезпечується прямолінійність руху донної снасті і знижується лобовий опір всієї снасті зустрічному потоку. У результаті зниження лобового опору снасті збільшується дальність і точність її закидання, а також знижується імовірність зачеплення при витягуванні донної снасті за рядом розташовану іншу снасть. За рахунок цього є можливість створити "кормовий стіл" для риби на невеликій площі, тим самим збільшивши концентрацію риби на "кормовому столі", в результаті цього підвищується імовірність отримання більшого улову риби; - підвищення міцнісних характеристик пластини за рахунок ребра жорсткості, що дає можливість виготовляти пластину тонше по товщині, в результаті цього знижується вага снасті і підвищується її надійність. Виконання другого ребра жорсткості на іншій поверхні пластини співвісно першого ребра жорсткості, що забезпечує повну симетричність величин опору зустрічному потоку по всіх поверхнях підйомника при русі підйомника разом з донною снастю, в результаті цього ще 1 UA 108377 U 5 10 15 20 25 30 35 40 45 50 більше забезпечується прямолінійність руху снасті і збільшується її дальність і точність закидання. Виконання отворів для кріплення пластини до донної снасті, розташованих на одній з осей пластини, забезпечують кріплення підйомника до донної снасті, тобто забезпечують працездатність снасті. Технічний результат полягає в стабілізації прямолінійності руху підйомника для донної снасті і підвищенні його міцнісних властивостей, в результаті чого збільшується дальність і точність закидання донної снасті. Суть технічного рішення пояснюється схематично кресленнями, де на Фіг. 1 зображений загальний вигляд підйомника для донної снасті з одним ребром жорсткості в ізометрії, на Фіг. 2 теж, підйомник з двома ребрами жорсткості, виконаними з обох сторін пластини, вигляд по А (повернене). Підйомник для донної снасті (яка на кресленні виконана пунктирними лініями), виконаний у вигляді пластини 1 з отворами 2 і 3 (для кріплення пластини 1 до донної снасті), розташованими на осі 4 пластини 1, при цьому на одній поверхні 5 пластини 1, паралельно її осі 4, виконаний стабілізатор 6 у вигляді ребра жорсткості. А на поверхні пластини 7 виконаний другий стабілізатор 8 у вигляді ребра жорсткості, розташований співвісно стабілізатору 6. Підйомник з'єднаний волосінню 9 з годівницею 10 донної снасті, а волосінню 11 з'єднаний зі спінінгом або іншим засобом для витягування донної снасті (на кресленнях не показані). Використовується підйомник для донної снасті наступним чином. Варіант 1 (варіант з одним стабілізатором, переважно для донки). Підйомник для донної снасті закріплюється на волосіні 11 між донною снастю і спінінгом, на відстані не менше 200 мм від донної снасті. Пластина 1 кріпиться шляхом прив'язування її волосінню через отвір 2 до годівниці 10 донної снасті, а через отвір 3 до волосіні 11, що йде до спінінгу або до іншого засобу для витягування донної снасті (на кресленнях не показані). Снасть підготовлена до риболовлі. Далі в годівницю рибальської снасті закладається прикорм, на гачок насаджується наживка і снасть закидається у водойму. За рахунок стабілізатора 6, виконаного на поверхні 5 пластини 1, набігаючий потік повітря гасить коливання пластини 1, в результаті чого гасяться і коливання снасті, що забезпечує прямолінійність польоту донної снасті, яка закидається і, як наслідок, збільшується точність закидання снасті в вибране місце лову і збільшується дальність закидання. При витягуванні донної снасті стабілізатор 6 за рахунок обтічного по його поверхнях потоку води забезпечує прямолінійність руху снасті, яка витягається, не даючи їй "йти" в бік, і підйомник швидко піднімає снасть на поверхню води. Варіант 2 (варіант з двома стабілізаторами 6 і 8, виконаними, відповідно, на сторонах 5 і 7 пластини 1). Використовується аналогічно варіанту 1 як на донці, так і на снасті фідера, яка має годівницю зі зміщеним центром ваги і потрібна більша стабілізація підйомника, що забезпечується двома стабілізаторами 6 і 8, виконаними на обох поверхнях пластини у вигляді ребер жорсткості. Використання запропонованого рішення забезпечує при закиданні донної снасті збільшення дальності і точності закидання донної снасті за рахунок зниження опору зустрічному потоку повітря, а при витягуванні донної снасті підйомник забезпечує прямолінійність її руху, не даючи їй "йти" в сторони, і тим самим забезпечуючи можливість зменшувати площу "кормового столу" для риби і підвищуючи її концентрацію в зоні лову. При випробуванні підйомника виявилася ще й така його властивість, як уповільнення швидкості занурення снасті у воді і, за рахунок парусності підйомника, додаткове просування снасті у бік закидання до 2-х метрів і більше. За рахунок цієї властивості риба на "кормовому столі" менше розполохується. Підйомник для донної снасті, що заявляється, може бути виготовлений з відомих матеріалів на відомому обладнанні, що підтверджує його промислову придатність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Підйомник для донної снасті, виконаний у вигляді пластини з отворами для кріплення пластини до донної снасті, розташованими на одній з її осей, який відрізняється тим, що на одній з поверхонь пластини, паралельно її осі, додатково виконаний стабілізатор у вигляді ребра жорсткості. 2. Підйомник для донної снасті, за п. 1, який відрізняється тим, що на іншій поверхні пластини, виконаний другий стабілізатор у вигляді ребра жорсткості, розташований співвісно першому стабілізатору. 2 UA 108377 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
