Полімерпіщана композиція

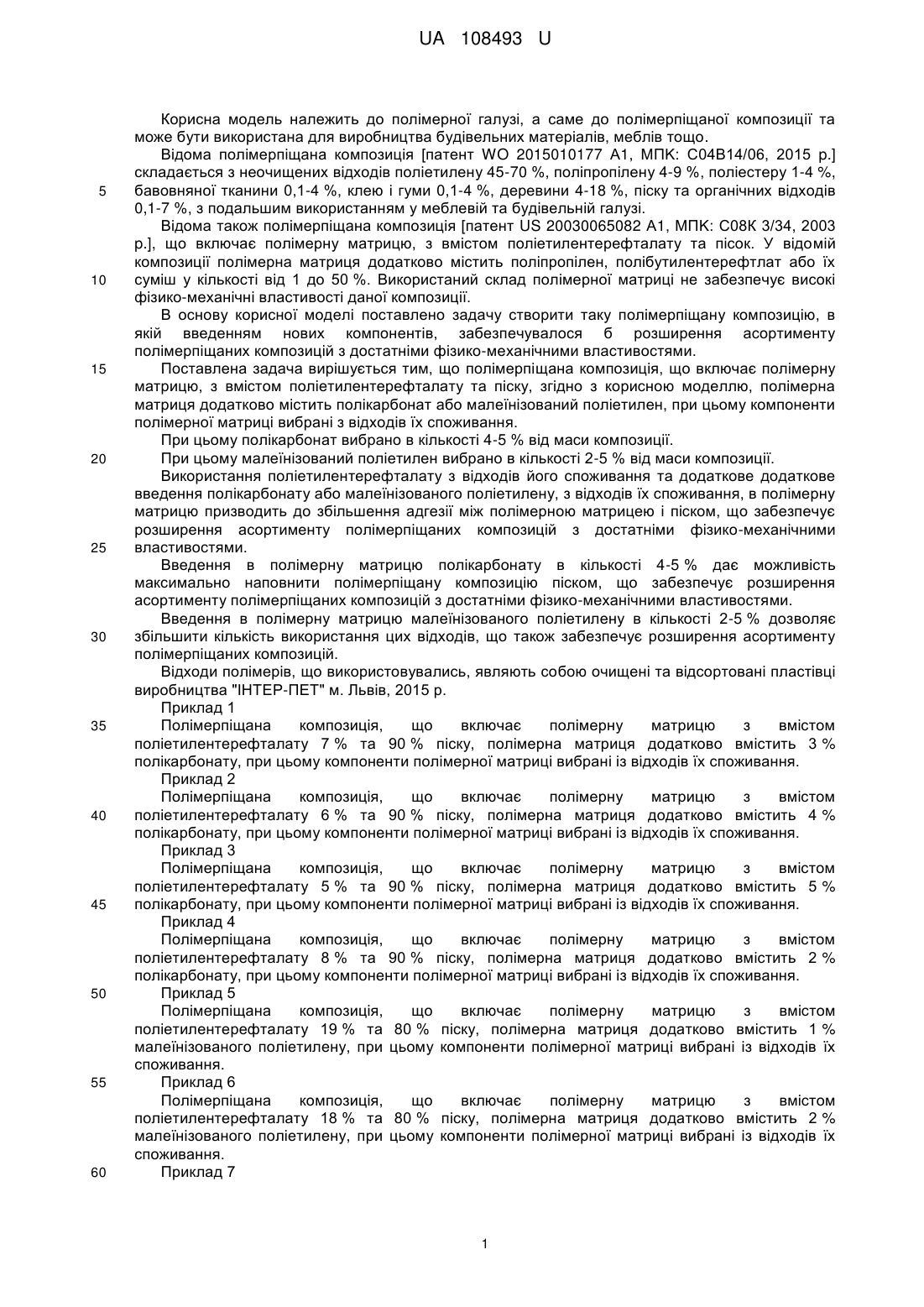

Реферат: Полімерпіщана композиція, що включає полімерну матрицю, з вмістом поліетилентерефталату та пісок. Полімерна матриця додатково містить полікарбонат або малеїнізований поліетилен, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. UA 108493 U (54) ПОЛІМЕРПІЩАНА КОМПОЗИЦІЯ UA 108493 U UA 108493 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до полімерної галузі, а саме до полімерпіщаної композиції та може бути використана для виробництва будівельних матеріалів, меблів тощо. Відома полімерпіщана композиція [патент WO 2015010177 Α1, ΜΠΚ: С04В14/06, 2015 p.] складається з неочищених відходів поліетилену 45-70 %, поліпропілену 4-9 %, поліестеру 1-4 %, бавовняної тканини 0,1-4 %, клею і гуми 0,1-4 %, деревини 4-18 %, піску та органічних відходів 0,1-7 %, з подальшим використанням у меблевій та будівельній галузі. Відома також полімерпіщана композиція [патент US 20030065082 Α1, ΜΠΚ: С08К 3/34, 2003 p.], що включає полімерну матрицю, з вмістом поліетилентерефталату та пісок. У відомій композиції полімерна матриця додатково містить поліпропілен, полібутилентерефтлат або їх суміш у кількості від 1 до 50 %. Використаний склад полімерної матриці не забезпечує високі фізико-механічні властивості даної композиції. В основу корисної моделі поставлено задачу створити таку полімерпіщану композицію, в якій введенням нових компонентів, забезпечувалося б розширення асортименту полімерпіщаних композицій з достатніми фізико-механічними властивостями. Поставлена задача вирішується тим, що полімерпіщана композиція, що включає полімерну матрицю, з вмістом поліетилентерефталату та піску, згідно з корисною моделлю, полімерна матриця додатково містить полікарбонат або малеїнізований поліетилен, при цьому компоненти полімерної матриці вибрані з відходів їх споживання. При цьому полікарбонат вибрано в кількості 4-5 % від маси композиції. При цьому малеїнізований поліетилен вибрано в кількості 2-5 % від маси композиції. Використання поліетилентерефталату з відходів його споживання та додаткове додаткове введення полікарбонату або малеїнізованого поліетилену, з відходів їх споживання, в полімерну матрицю призводить до збільшення адгезії між полімерною матрицею і піском, що забезпечує розширення асортименту полімерпіщаних композицій з достатніми фізико-механічними властивостями. Введення в полімерну матрицю полікарбонату в кількості 4-5 % дає можливість максимально наповнити полімерпіщану композицію піском, що забезпечує розширення асортименту полімерпіщаних композицій з достатніми фізико-механічними властивостями. Введення в полімерну матрицю малеїнізованого поліетилену в кількості 2-5 % дозволяє збільшити кількість використання цих відходів, що також забезпечує розширення асортименту полімерпіщаних композицій. Відходи полімерів, що використовувались, являють собою очищені та відсортовані пластівці виробництва "ІНТЕР-ПЕТ" м. Львів, 2015 р. Приклад 1 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 7 % та 90 % піску, полімерна матриця додатково вмістить 3 % полікарбонату, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 2 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 6 % та 90 % піску, полімерна матриця додатково вмістить 4 % полікарбонату, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 3 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 5 % та 90 % піску, полімерна матриця додатково вмістить 5 % полікарбонату, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 4 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 8 % та 90 % піску, полімерна матриця додатково вмістить 2 % полікарбонату, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 5 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 19 % та 80 % піску, полімерна матриця додатково вмістить 1 % малеїнізованого поліетилену, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 6 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 18 % та 80 % піску, полімерна матриця додатково вмістить 2 % малеїнізованого поліетилену, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 7 1 UA 108493 U 5 10 15 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 17 % та 80 % піску, полімерна матриця додатково вмістить 3 % малеїнізованого поліетилену, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 8 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 15 % та 80 % піску, полімерна матриця додатково вмістить 5 % малеїнізованого поліетилену, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 9 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 13 % та 80 % піску, полімерна матриця додатково вмістить 7 % малеїнізованого поліетилену, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Приклад 10 Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату 20 % та 80 % піску, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. Таблиця Властивості полімерпіщаних композицій № 1 2 3 4 5 6 7 8 9 10 Склад полімерної матриці, % Вміст Міцність на Міцність на Міцність на Полікарбонат піску, розрив, стиснення, Поліетилензлам, МПа /Малеїнізова% МПа МПа терефталат ний поліетилен 7 3/0 90 36 100 29 6 4/0 90 48 119 32 5 5/0 90 49 121 33 2 8/0 90 49 121 33 19 0/1 80 33 86 27 18 0/2 80 39 77 34 17 0/3 80 39 77 34 15 0/5 80 41 81 33 13 0/7 80 29 73 30 20 0/0 80 33 97 27 Модуль пружності, МПа 2495 2525 2565 2565 2050 1875 1925 1975 1838 2450 20 25 30 35 Показники фізико-механічних властивостей полімерпіщаної композиції вищі у порівнянні з показниками у ГОСТ 3634-99 на полімерпіщані каналізаційні люки та покришки (міцність на стиснення - 18 МПа, міцність на злам - 26 МПа), що дозволяє розширити асортимент полімерпіщаних композицій, з використанням відходів їх споживання. Полімерпіщана композиція за прикладом 10, яка містить 20 % поліетилентерефталату і 80 % піску має фізико-механічнимі властивості, що відповідають ГОСТ 3634-99, але має низький ступінь наповнення. Полімерпіщані композиції за прикладом 1, що містить в полімерній матриці 3 % полікарбонату має недостатній рівень фізико-механічних властивостей. Полімерпіщана композиція, за прикладом 4, що містить в полімерній матриці 8 % полікарбонату такими же фізико-механічними властивостями, як композиція за прикладом 3, але має більшу собівартість. Полімерміщані композиції за прикладами 5 та 9, що включають в полімерній матриці відповідно 1 % та 7 % малеїнізованого поліетилену мають недостатній рівень фізико-механічних властивостей. Композиція складу, що заявляється, приклади 2 та 3, забезпечують покращення фізикомеханічних властивостей композиції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Полімерпіщана композиція, що включає полімерну матрицю з вмістом поліетилентерефталату та пісок, яка відрізняється тим, що полімерна матриця додатково містить полікарбонат або малеїнізований поліетилен, при цьому компоненти полімерної матриці вибрані із відходів їх споживання. 2 UA 108493 U 2. Полімерпіщана композиція за п. 1, яка відрізняється тим, що полікарбонат вибрано в кількості 4-5 % від маси композиції. 3. Полімерпіщана композиція за п. 1, яка відрізняється тим, що малеїнізований поліетилен вибрано в кількості 2-5 % від маси композиції. 5 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
