Полімерна композиція

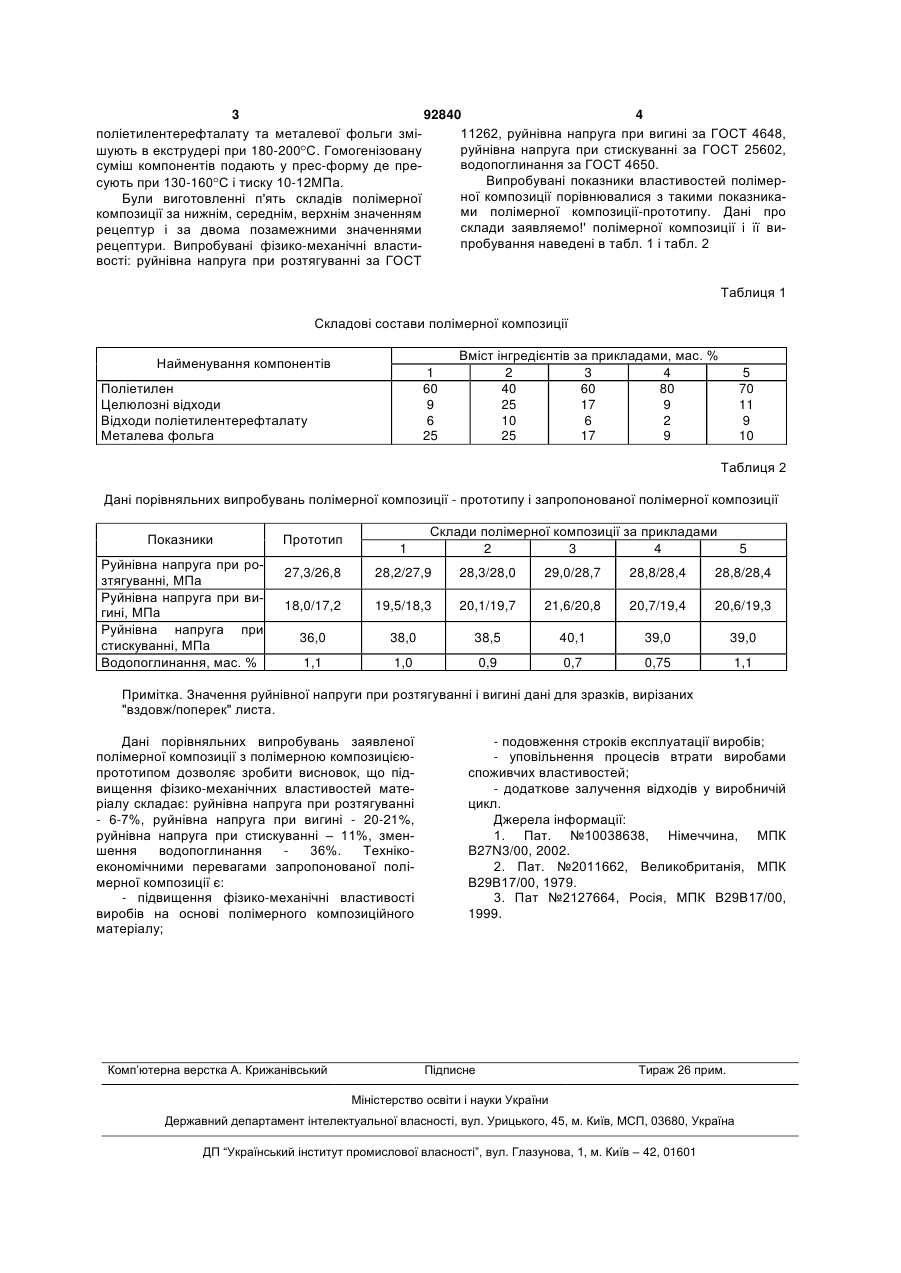

Полімерна композиція, яка містить поліетилен, целюлозні відходи, яка відрізняється тим, що додатково містить відходи поліетилентерефталату і металеву фольгу при такому співвідношенні компонентів, мас. %: поліетилен 40-80 целюлозні відходи 9-25 відходи поліетилентерефталату 2-10 металева фольга 9-25. (19) (21) a200904780 (22) 15.05.2009 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) АВРАМЕНКО ВЯЧЕСЛАВ ЛЕОНІДОВИЧ, МІШУРОВ ДМИТРО ОЛЕКСІЙОВИЧ, ГРИГОРЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ, БЛИЗНЮК ОЛЕКСАНДР ВІКТОРОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" (56) UA 34898, U, 26.08.2008 SU 525722, A, 16.06.1977 SU 722877, A, 28.03.1980 3 92840 4 поліетилентерефталату та металевої фольги змі11262, руйнівна напруга при вигині за ГОСТ 4648, руйнівна напруга при стискуванні за ГОСТ 25602, шують в екструдері при 180-200 С. Гомогенізовану водопоглинання за ГОСТ 4650. суміш компонентів подають у прес-форму де преВипробувані показники властивостей полімерсують при 130-160 С і тиску 10-12МПа. ної композиції порівнювалися з такими показникаБули виготовленні п'ять складів полімерної ми полімерної композиції-прототипу. Дані про композиції за нижнім, середнім, верхнім значенням склади заявляемо!' полімерної композиції і її вирецептур і за двома позамежними значеннями пробування наведені в табл. 1 і табл. 2 рецептури. Випробувані фізико-механічні властивості: руйнівна напруга при розтягуванні за ГОСТ Таблиця 1 Складові состави полімерної композиції Найменування компонентів 1 60 9 6 25 Поліетилен Целюлозні відходи Відходи поліетилентерефталату Металева фольга Вміст інгредієнтів за прикладами, мас. % 2 3 4 40 60 80 25 17 9 10 6 2 25 17 9 5 70 11 9 10 Таблиця 2 Дані порівняльних випробувань полімерної композиції - прототипу і запропонованої полімерної композиції Показники Руйнівна напруга при розтягуванні, МПа Руйнівна напруга при вигині, МПа Руйнівна напруга при стискуванні, МПа Водопоглинання, мас. % Прототип 1 Склади полімерної композиції за прикладами 2 3 4 5 27,3/26,8 28,2/27,9 28,3/28,0 29,0/28,7 28,8/28,4 28,8/28,4 18,0/17,2 19,5/18,3 20,1/19,7 21,6/20,8 20,7/19,4 20,6/19,3 36,0 38,0 38,5 40,1 39,0 39,0 1,1 1,0 0,9 0,7 0,75 1,1 Примітка. Значення руйнівної напруги при розтягуванні і вигині дані для зразків, вирізаних "вздовж/поперек" листа. Дані порівняльних випробувань заявленої полімерної композиції з полімерною композицієюпрототипом дозволяє зробити висновок, що підвищення фізико-механічних властивостей матеріалу складає: руйнівна напруга при розтягуванні - 6-7%, руйнівна напруга при вигині - 20-21%, руйнівна напруга при стискуванні – 11%, зменшення водопоглинання 36%. Технікоекономічними перевагами запропонованої полімерної композиції є: - підвищення фізико-механічні властивості виробів на основі полімерного композиційного матеріалу; Комп’ютерна верстка А. Крижанівський - подовження строків експлуатації виробів; - уповільнення процесів втрати виробами споживчих властивостей; - додаткове залучення відходів у виробничій цикл. Джерела інформації: 1. Пат. №10038638, Німеччина, МПК B27N3/00, 2002. 2. Пат. №2011662, Великобританія, МПК В29В17/00, 1979. 3. Пат №2127664, Росія, МПК В29В17/00, 1999. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
