Пристрій для збору конденсату повітря, що видихається

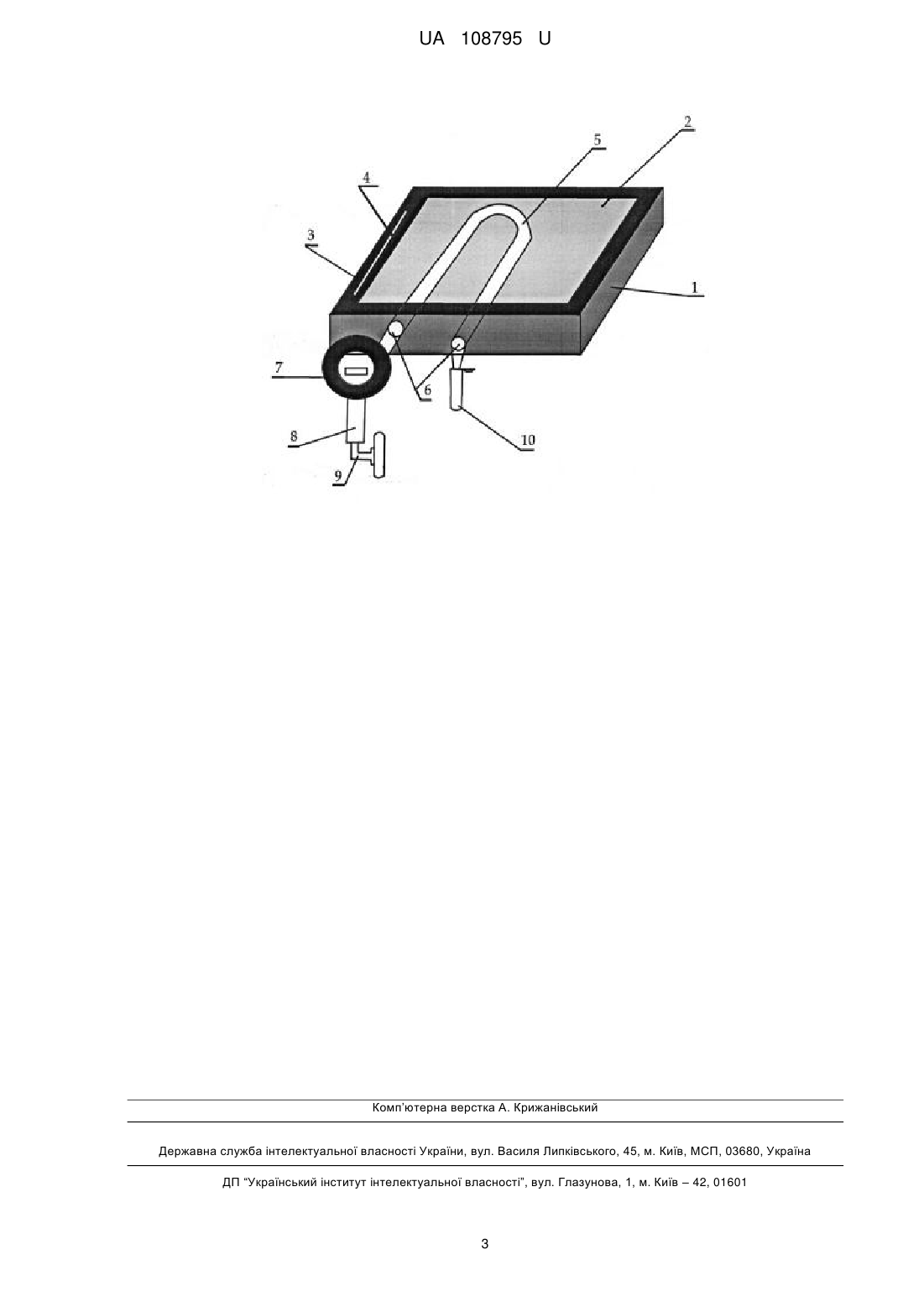

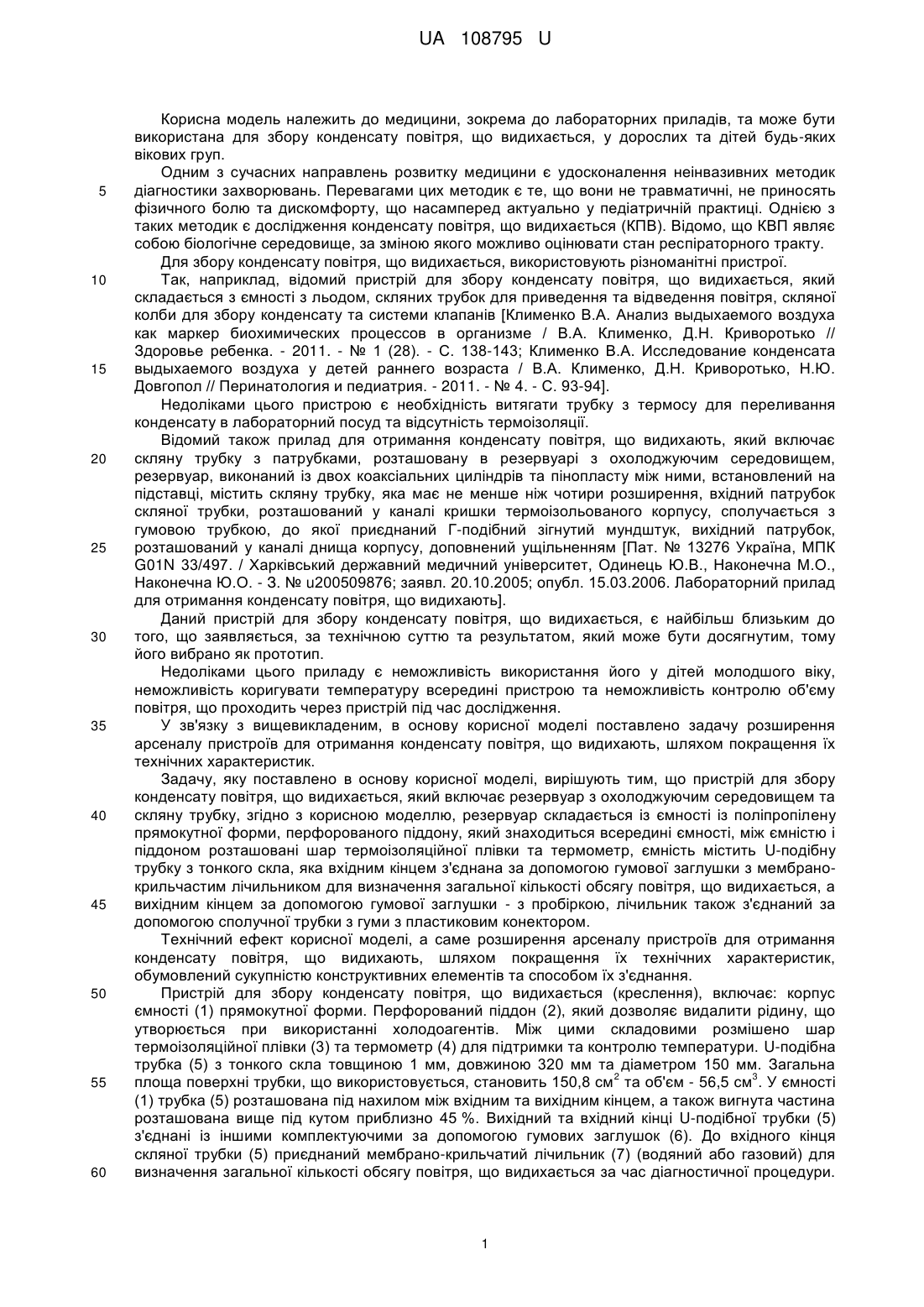

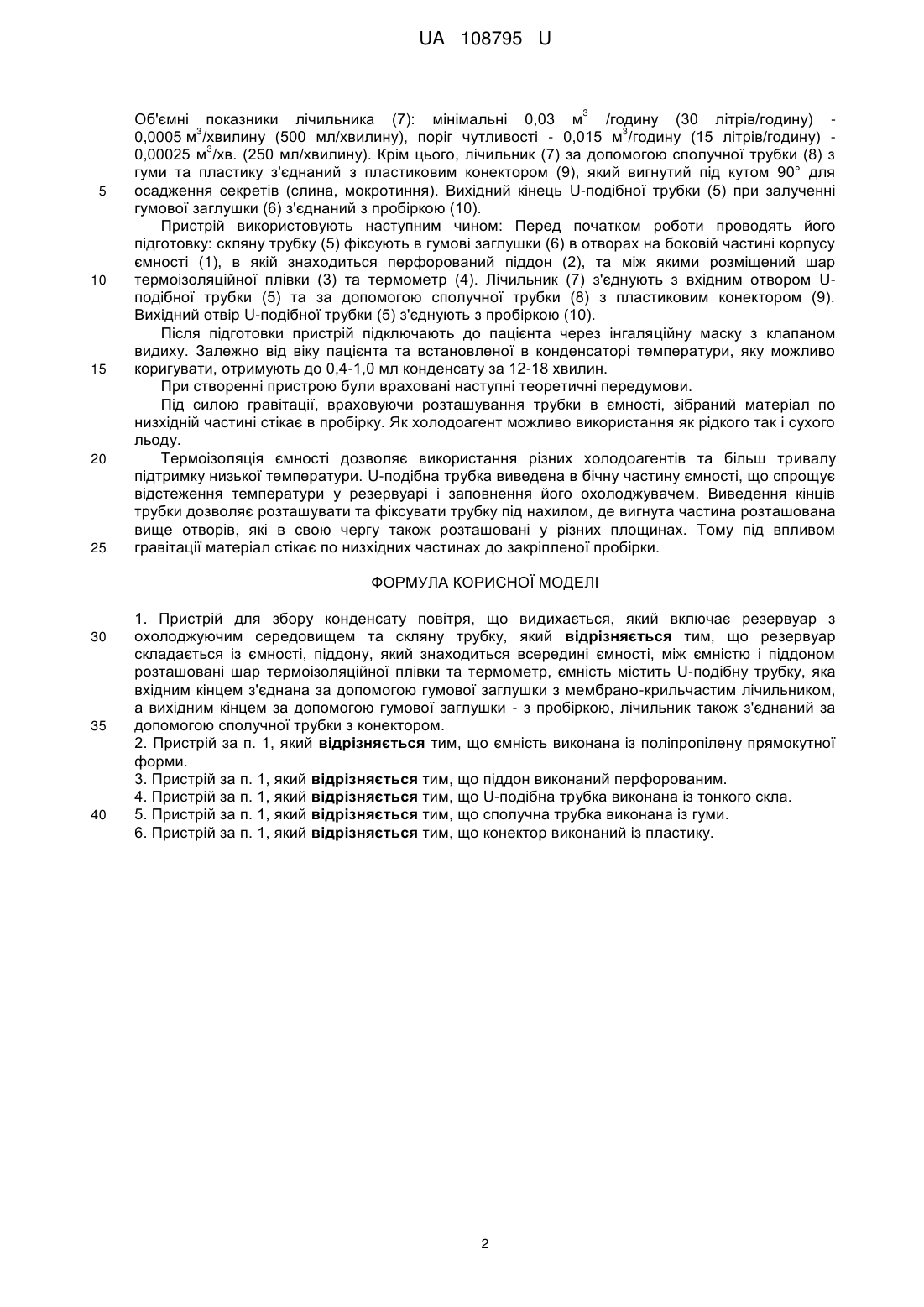

Реферат: Пристрій для збору конденсату повітря, що видихається, який включає резервуар з охолоджуючим середовищем та скляну трубку, причому резервуар складається із ємності, піддону, який знаходиться всередині ємності, між ємністю і піддоном розташовані шар термоізоляційної плівки та термометр, ємність містить U-подібну трубку, яка вхідним кінцем з'єднана за допомогою гумової заглушки з мембрано-крильчастим лічильником, а вихідним кінцем за допомогою гумової заглушки - з пробіркою, лічильник також з'єднаний за допомогою сполучної трубки з конектором. UA 108795 U (12) UA 108795 U UA 108795 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до лабораторних приладів, та може бути використана для збору конденсату повітря, що видихається, у дорослих та дітей будь-яких вікових груп. Одним з сучасних направлень розвитку медицини є удосконалення неінвазивних методик діагностики захворювань. Перевагами цих методик є те, що вони не травматичні, не приносять фізичного болю та дискомфорту, що насамперед актуально у педіатричній практиці. Однією з таких методик є дослідження конденсату повітря, що видихається (КПВ). Відомо, що КВП являє собою біологічне середовище, за зміною якого можливо оцінювати стан респіраторного тракту. Для збору конденсату повітря, що видихається, використовують різноманітні пристрої. Так, наприклад, відомий пристрій для збору конденсату повітря, що видихається, який складається з ємності з льодом, скляних трубок для приведення та відведення повітря, скляної колби для збору конденсату та системи клапанів [Клименко В.А. Анализ выдыхаемого воздуха как маркер биохимических процессов в организме / В.А. Клименко, Д.Н. Криворотько // Здоровье ребенка. - 2011. - № 1 (28). - С. 138-143; Клименко В.А. Исследование конденсата выдыхаемого воздуха у детей раннего возраста / В.А. Клименко, Д.Н. Криворотько, Н.Ю. Довгопол // Перинатология и педиатрия. - 2011. - № 4. - С. 93-94]. Недоліками цього пристрою є необхідність витягати трубку з термосу для переливання конденсату в лабораторний посуд та відсутність термоізоляції. Відомий також прилад для отримання конденсату повітря, що видихають, який включає скляну трубку з патрубками, розташовану в резервуарі з охолоджуючим середовищем, резервуар, виконаний із двох коаксіальних циліндрів та пінопласту між ними, встановлений на підставці, містить скляну трубку, яка має не менше ніж чотири розширення, вхідний патрубок скляної трубки, розташований у каналі кришки термоізольованого корпусу, сполучається з гумовою трубкою, до якої приєднаний Г-подібний зігнутий мундштук, вихідний патрубок, розташований у каналі днища корпусу, доповнений ущільненням [Пат. № 13276 Україна, МПК G01N 33/497. / Харківський державний медичний університет, Одинець Ю.В., Наконечна М.О., Наконечна Ю.О. - З. № u200509876; заявл. 20.10.2005; опубл. 15.03.2006. Лабораторний прилад для отримання конденсату повітря, що видихають]. Даний пристрій для збору конденсату повітря, що видихається, є найбільш близьким до того, що заявляється, за технічною суттю та результатом, який може бути досягнутим, тому його вибрано як прототип. Недоліками цього приладу є неможливість використання його у дітей молодшого віку, неможливість коригувати температуру всередині пристрою та неможливість контролю об'єму повітря, що проходить через пристрій під час дослідження. У зв'язку з вищевикладеним, в основу корисної моделі поставлено задачу розширення арсеналу пристроїв для отримання конденсату повітря, що видихають, шляхом покращення їх технічних характеристик. Задачу, яку поставлено в основу корисної моделі, вирішують тим, що пристрій для збору конденсату повітря, що видихається, який включає резервуар з охолоджуючим середовищем та скляну трубку, згідно з корисною моделлю, резервуар складається із ємності із поліпропілену прямокутної форми, перфорованого піддону, який знаходиться всередині ємності, між ємністю і піддоном розташовані шар термоізоляційної плівки та термометр, ємність містить U-подібну трубку з тонкого скла, яка вхідним кінцем з'єднана за допомогою гумової заглушки з мембранокрильчастим лічильником для визначення загальної кількості обсягу повітря, що видихається, а вихідним кінцем за допомогою гумової заглушки - з пробіркою, лічильник також з'єднаний за допомогою сполучної трубки з гуми з пластиковим конектором. Технічний ефект корисної моделі, а саме розширення арсеналу пристроїв для отримання конденсату повітря, що видихають, шляхом покращення їх технічних характеристик, обумовлений сукупністю конструктивних елементів та способом їх з'єднання. Пристрій для збору конденсату повітря, що видихається (креслення), включає: корпус ємності (1) прямокутної форми. Перфорований піддон (2), який дозволяє видалити рідину, що утворюється при використанні холодоагентів. Між цими складовими розмішено шар термоізоляційної плівки (3) та термометр (4) для підтримки та контролю температури. U-подібна трубка (5) з тонкого скла товщиною 1 мм, довжиною 320 мм та діаметром 150 мм. Загальна 2 3 площа поверхні трубки, що використовується, становить 150,8 см та об'єм - 56,5 см . У ємності (1) трубка (5) розташована під нахилом між вхідним та вихідним кінцем, а також вигнута частина розташована вище під кутом приблизно 45 %. Вихідний та вхідний кінці U-подібної трубки (5) з'єднані із іншими комплектуючими за допомогою гумових заглушок (6). До вхідного кінця скляної трубки (5) приєднаний мембрано-крильчатий лічильник (7) (водяний або газовий) для визначення загальної кількості обсягу повітря, що видихається за час діагностичної процедури. 1 UA 108795 U 3 5 10 15 20 25 Об'ємні показники лічильника (7): мінімальні 0,03 м /годину (30 літрів/годину) 3 3 0,0005 м /хвилину (500 мл/хвилину), поріг чутливості - 0,015 м /годину (15 літрів/годину) 3 0,00025 м /хв. (250 мл/хвилину). Крім цього, лічильник (7) за допомогою сполучної трубки (8) з гуми та пластику з'єднаний з пластиковим конектором (9), який вигнутий під кутом 90° для осадження секретів (слина, мокротиння). Вихідний кінець U-подібної трубки (5) при залученні гумової заглушки (6) з'єднаний з пробіркою (10). Пристрій використовують наступним чином: Перед початком роботи проводять його підготовку: скляну трубку (5) фіксують в гумові заглушки (6) в отворах на боковій частині корпусу ємності (1), в якій знаходиться перфорований піддон (2), та між якими розміщений шар термоізоляційної плівки (3) та термометр (4). Лічильник (7) з'єднують з вхідним отвором Uподібної трубки (5) та за допомогою сполучної трубки (8) з пластиковим конектором (9). Вихідний отвір U-подібної трубки (5) з'єднують з пробіркою (10). Після підготовки пристрій підключають до пацієнта через інгаляційну маску з клапаном видиху. Залежно від віку пацієнта та встановленої в конденсаторі температури, яку можливо коригувати, отримують до 0,4-1,0 мл конденсату за 12-18 хвилин. При створенні пристрою були враховані наступні теоретичні передумови. Під силою гравітації, враховуючи розташування трубки в ємності, зібраний матеріал по низхідній частині стікає в пробірку. Як холодоагент можливо використання як рідкого так і сухого льоду. Термоізоляція ємності дозволяє використання різних холодоагентів та більш тривалу підтримку низької температури. U-подібна трубка виведена в бічну частину ємності, що спрощує відстеження температури у резервуарі і заповнення його охолоджувачем. Виведення кінців трубки дозволяє розташувати та фіксувати трубку під нахилом, де вигнута частина розташована вище отворів, які в свою чергу також розташовані у різних площинах. Тому під впливом гравітації матеріал стікає по низхідних частинах до закріпленої пробірки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пристрій для збору конденсату повітря, що видихається, який включає резервуар з охолоджуючим середовищем та скляну трубку, який відрізняється тим, що резервуар складається із ємності, піддону, який знаходиться всередині ємності, між ємністю і піддоном розташовані шар термоізоляційної плівки та термометр, ємність містить U-подібну трубку, яка вхідним кінцем з'єднана за допомогою гумової заглушки з мембрано-крильчастим лічильником, а вихідним кінцем за допомогою гумової заглушки - з пробіркою, лічильник також з'єднаний за допомогою сполучної трубки з конектором. 2. Пристрій за п. 1, який відрізняється тим, що ємність виконана із поліпропілену прямокутної форми. 3. Пристрій за п. 1, який відрізняється тим, що піддон виконаний перфорованим. 4. Пристрій за п. 1, який відрізняється тим, що U-подібна трубка виконана із тонкого скла. 5. Пристрій за п. 1, який відрізняється тим, що сполучна трубка виконана із гуми. 6. Пристрій за п. 1, який відрізняється тим, що конектор виконаний із пластику. 2 UA 108795 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
