Очисник головок коренеплодів

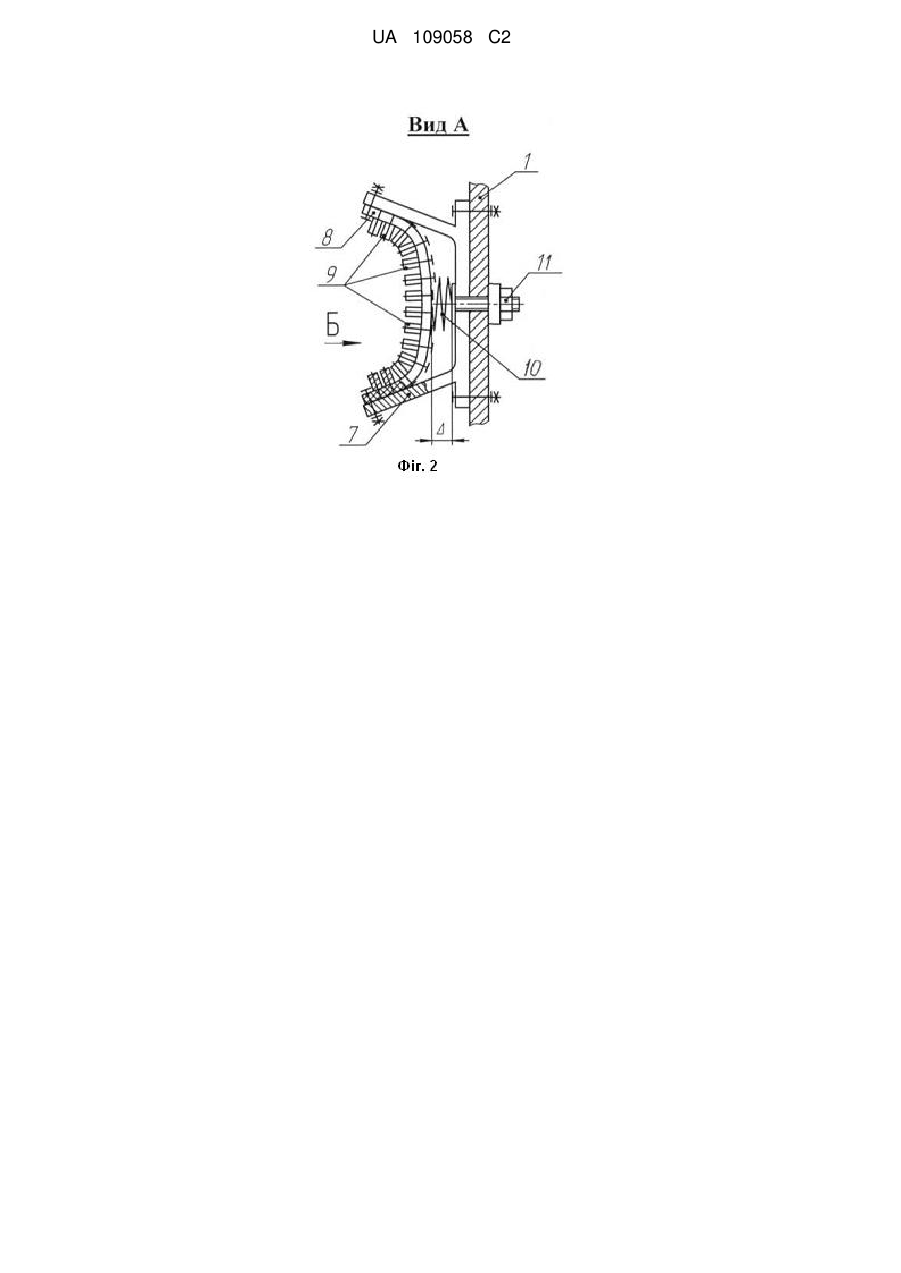

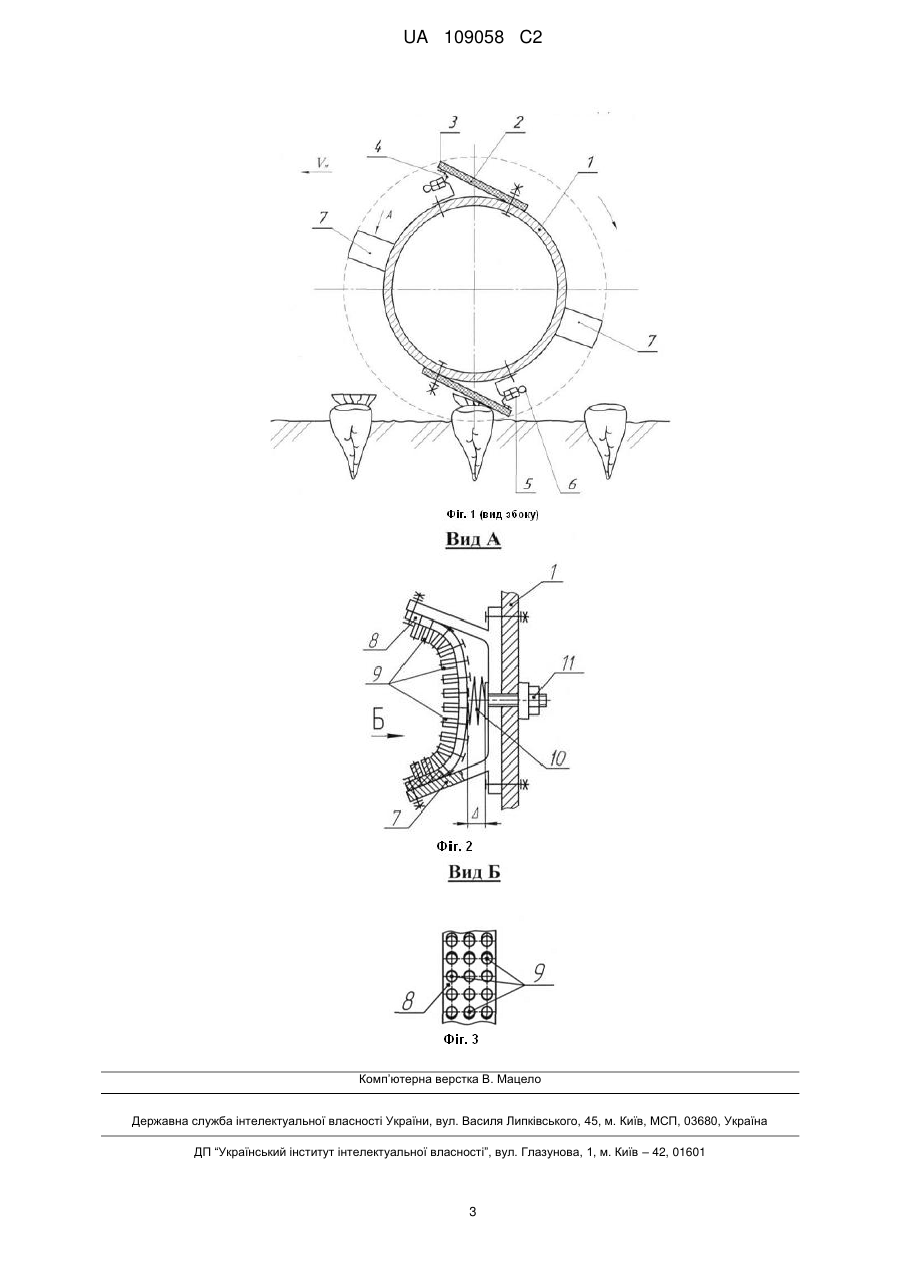

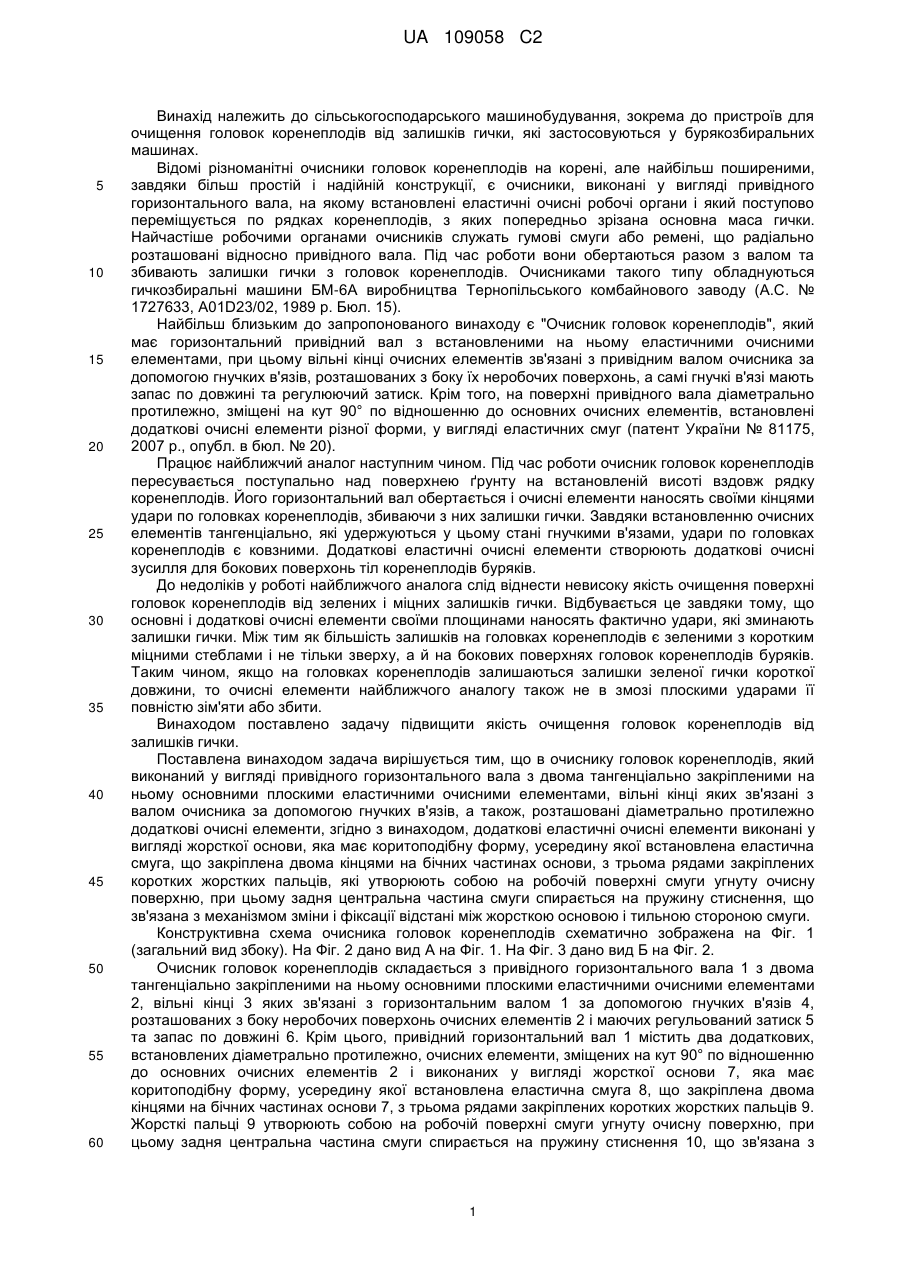

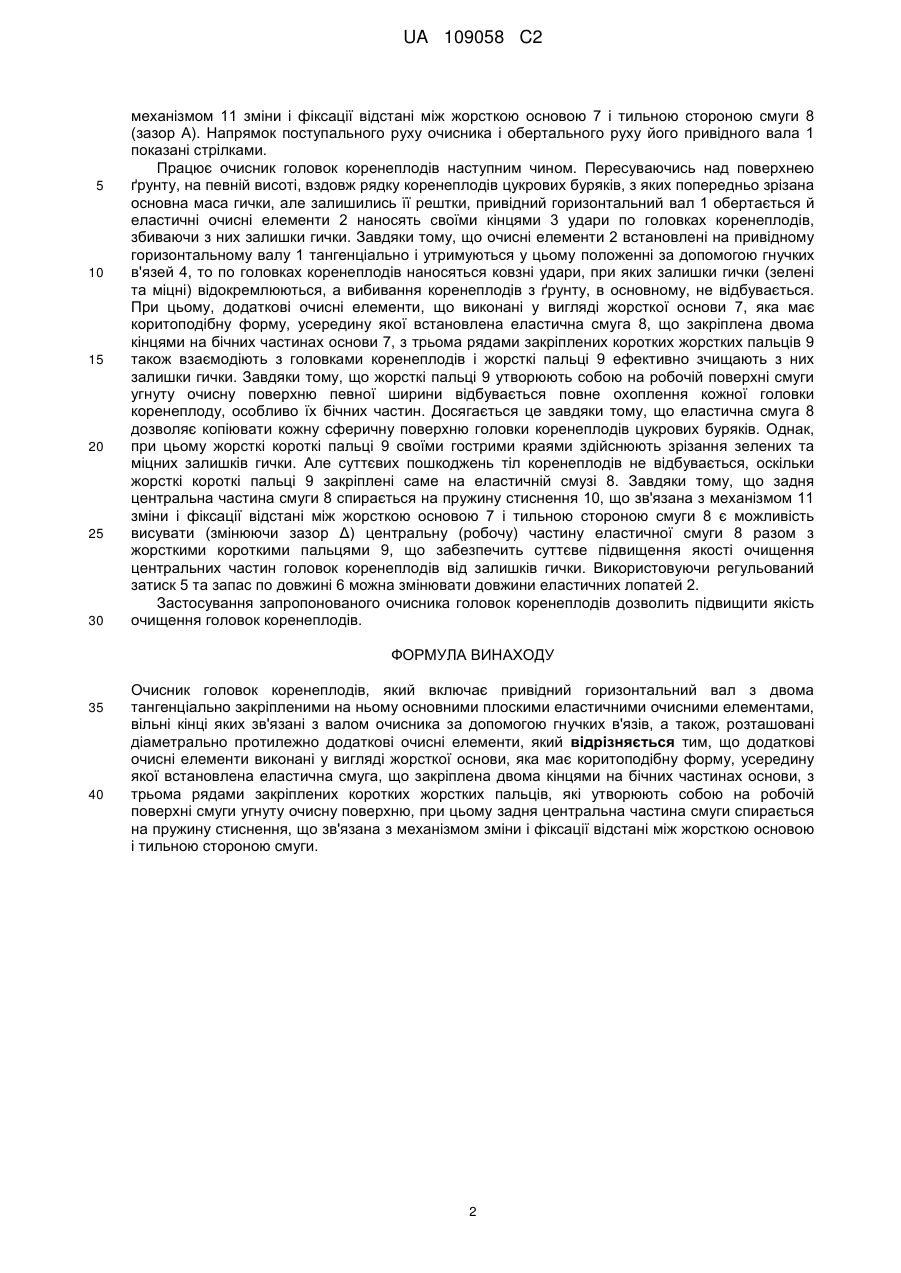

Реферат: Винахід належить до галузі сільськогосподарського машинобудування, зокрема робочих органів бурякозбиральних машин. Очисник головок коренеплодів містить привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи. Згідно з винаходом, додаткові очисні елементи виконані у вигляді жорсткої основи, яка має коритоподібну форму, усередину якої встановлена еластична смуга, що закріплена двома кінцями на бічних частинах основи, з трьома рядами закріплених коротких жорстких пальців, які утворюють собою на робочій поверхні смуги угнуту очисну поверхню, при цьому задня центральна частина смуги спирається на пружину стиснення, що зв'язана з механізмом зміни і фіксації відстані між жорсткою основою і тильною стороною смуги. Завдяки такому виконанню додаткових очисних елементів значно підвищується якість очищення головок коренеплодів від залишків гички. UA 109058 C2 (12) UA 109058 C2 UA 109058 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А.С. № 1727633, А01D23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщені на кут 90° по відношенню до основних очисних елементів, встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля для бокових поверхонь тіл коренеплодів буряків. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи найближчого аналогу також не в змозі плоскими ударами її повністю зім'яти або збити. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові еластичні очисні елементи виконані у вигляді жорсткої основи, яка має коритоподібну форму, усередину якої встановлена еластична смуга, що закріплена двома кінцями на бічних частинах основи, з трьома рядами закріплених коротких жорстких пальців, які утворюють собою на робочій поверхні смуги угнуту очисну поверхню, при цьому задня центральна частина смуги спирається на пружину стиснення, що зв'язана з механізмом зміни і фіксації відстані між жорсткою основою і тильною стороною смуги. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. На Фіг. 3 дано вид Б на Фіг. 2. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, зміщених на кут 90° по відношенню до основних очисних елементів 2 і виконаних у вигляді жорсткої основи 7, яка має коритоподібну форму, усередину якої встановлена еластична смуга 8, що закріплена двома кінцями на бічних частинах основи 7, з трьома рядами закріплених коротких жорстких пальців 9. Жорсткі пальці 9 утворюють собою на робочій поверхні смуги угнуту очисну поверхню, при цьому задня центральна частина смуги спирається на пружину стиснення 10, що зв'язана з 1 UA 109058 C2 5 10 15 20 25 30 механізмом 11 зміни і фіксації відстані між жорсткою основою 7 і тильною стороною смуги 8 (зазор А). Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні за допомогою гнучких в'язей 4, то по головках коренеплодів наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту, в основному, не відбувається. При цьому, додаткові очисні елементи, що виконані у вигляді жорсткої основи 7, яка має коритоподібну форму, усередину якої встановлена еластична смуга 8, що закріплена двома кінцями на бічних частинах основи 7, з трьома рядами закріплених коротких жорстких пальців 9 також взаємодіють з головками коренеплодів і жорсткі пальці 9 ефективно зчищають з них залишки гички. Завдяки тому, що жорсткі пальці 9 утворюють собою на робочій поверхні смуги угнуту очисну поверхню певної ширини відбувається повне охоплення кожної головки коренеплоду, особливо їх бічних частин. Досягається це завдяки тому, що еластична смуга 8 дозволяє копіювати кожну сферичну поверхню головки коренеплодів цукрових буряків. Однак, при цьому жорсткі короткі пальці 9 своїми гострими краями здійснюють зрізання зелених та міцних залишків гички. Але суттєвих пошкоджень тіл коренеплодів не відбувається, оскільки жорсткі короткі пальці 9 закріплені саме на еластичній смузі 8. Завдяки тому, що задня центральна частина смуги 8 спирається на пружину стиснення 10, що зв'язана з механізмом 11 зміни і фіксації відстані між жорсткою основою 7 і тильною стороною смуги 8 є можливість висувати (змінюючи зазор Δ) центральну (робочу) частину еластичної смуги 8 разом з жорсткими короткими пальцями 9, що забезпечить суттєве підвищення якості очищення центральних частин головок коренеплодів від залишків гички. Використовуючи регульований затиск 5 та запас по довжині 6 можна змінювати довжини еластичних лопатей 2. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів. ФОРМУЛА ВИНАХОДУ 35 40 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді жорсткої основи, яка має коритоподібну форму, усередину якої встановлена еластична смуга, що закріплена двома кінцями на бічних частинах основи, з трьома рядами закріплених коротких жорстких пальців, які утворюють собою на робочій поверхні смуги угнуту очисну поверхню, при цьому задня центральна частина смуги спирається на пружину стиснення, що зв'язана з механізмом зміни і фіксації відстані між жорсткою основою і тильною стороною смуги. 2 UA 109058 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
