Клеєний брус

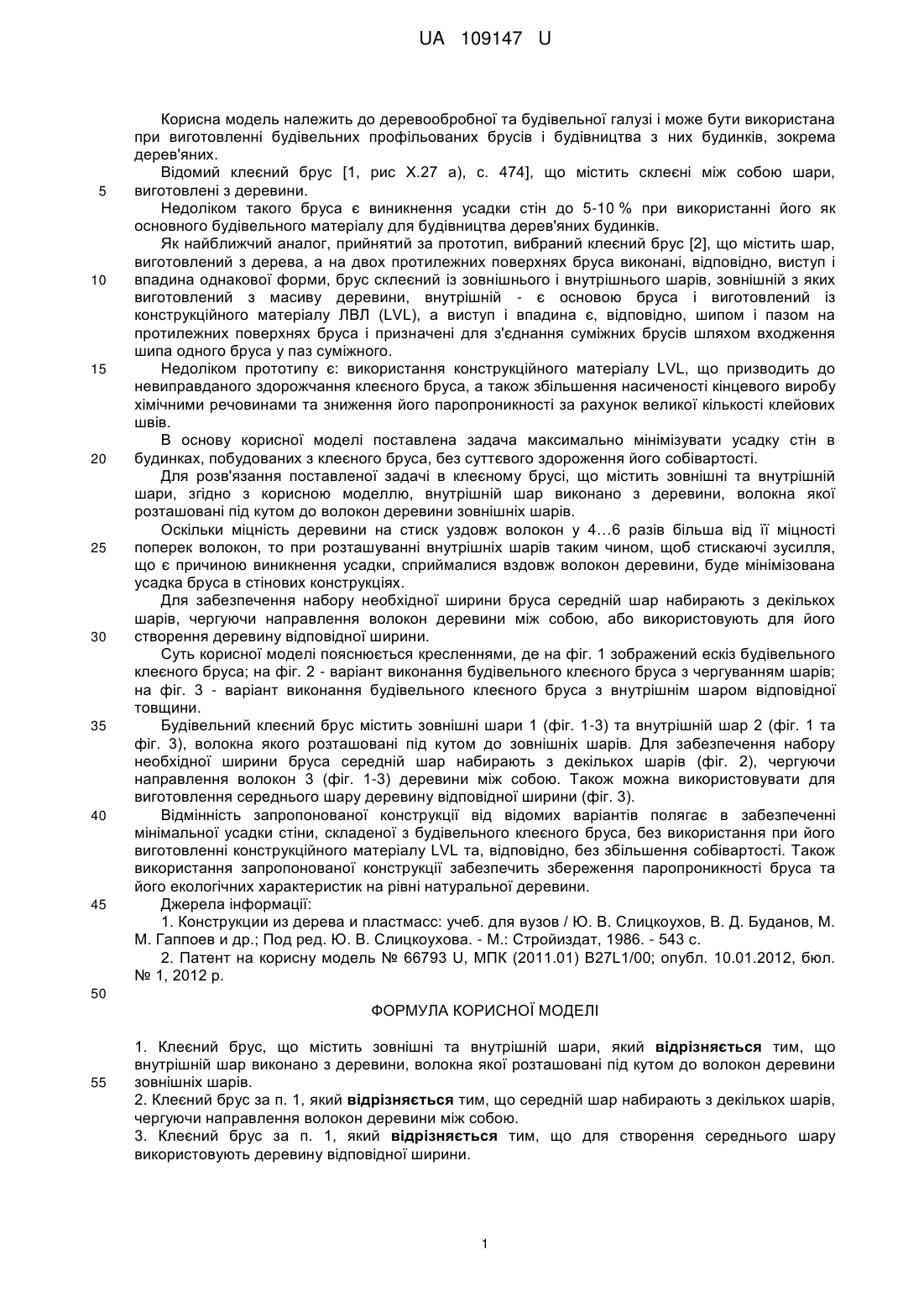

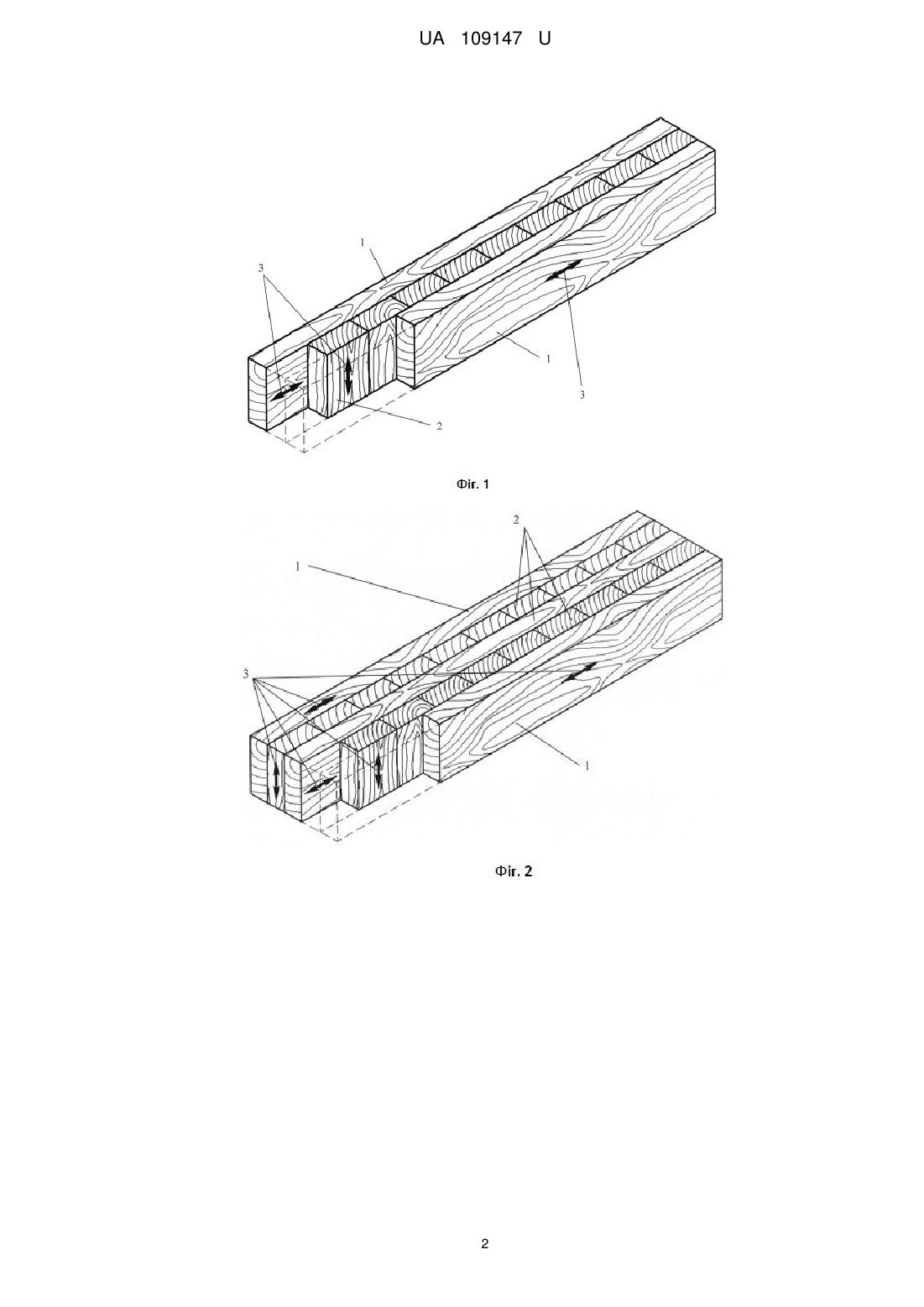

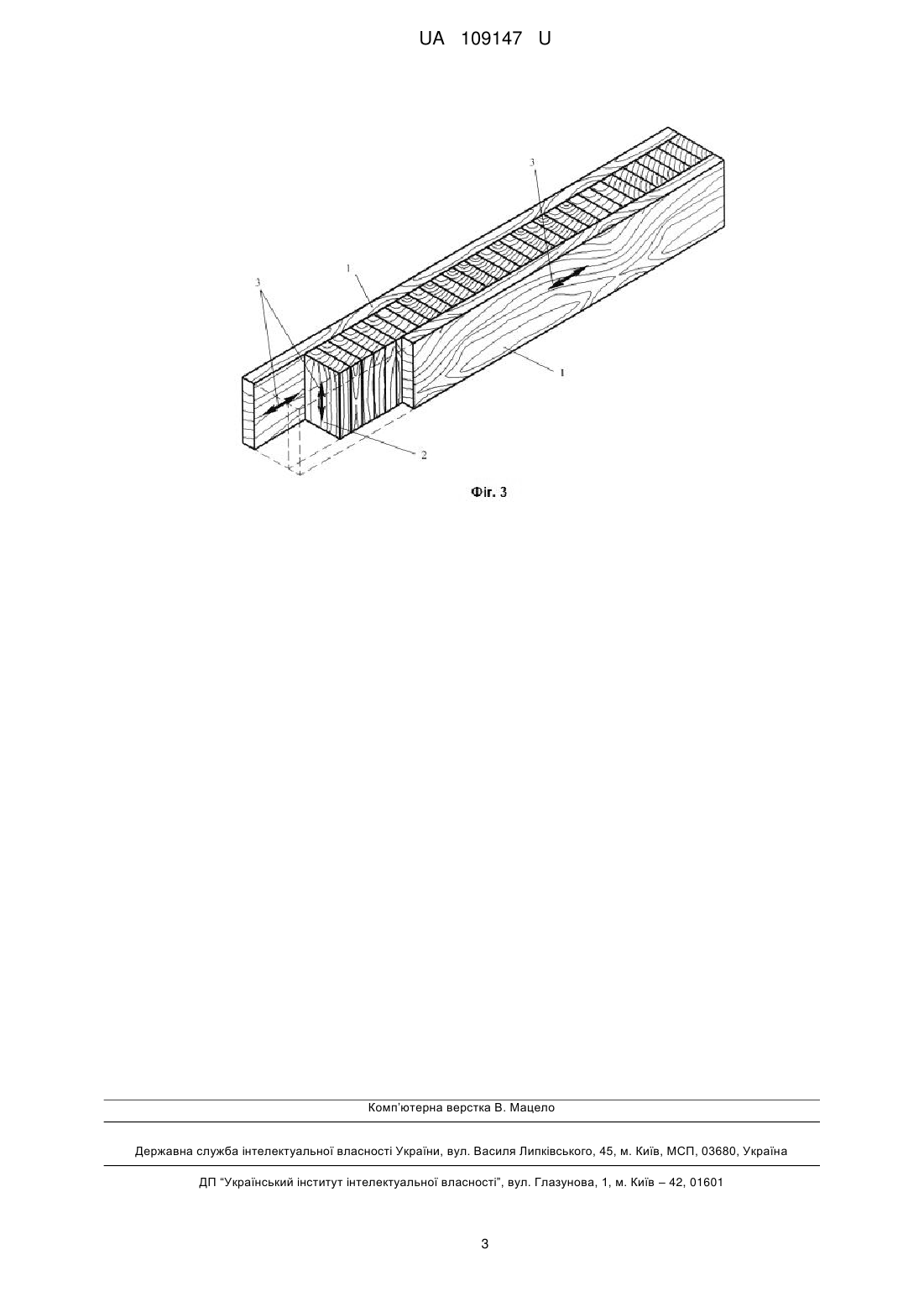

Реферат: UA 109147 U UA 109147 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до деревообробної та будівельної галузі і може бути використана при виготовленні будівельних профільованих брусів і будівництва з них будинків, зокрема дерев'яних. Відомий клеєний брус [1, рис Х.27 а), с. 474], що містить склеєні між собою шари, виготовлені з деревини. Недоліком такого бруса є виникнення усадки стін до 5-10 % при використанні його як основного будівельного матеріалу для будівництва дерев'яних будинків. Як найближчий аналог, прийнятий за прототип, вибраний клеєний брус [2], що містить шар, виготовлений з дерева, а на двох протилежних поверхнях бруса виконані, відповідно, виступ і впадина однакової форми, брус склеєний із зовнішнього і внутрішнього шарів, зовнішній з яких виготовлений з масиву деревини, внутрішній - є основою бруса і виготовлений із конструкційного матеріалу ЛВЛ (LVL), а виступ і впадина є, відповідно, шипом і пазом на протилежних поверхнях бруса і призначені для з'єднання суміжних брусів шляхом входження шипа одного бруса у паз суміжного. Недоліком прототипу є: використання конструкційного матеріалу LVL, що призводить до невиправданого здорожчання клеєного бруса, а також збільшення насиченості кінцевого виробу хімічними речовинами та зниження його паропроникності за рахунок великої кількості клейових швів. В основу корисної моделі поставлена задача максимально мінімізувати усадку стін в будинках, побудованих з клеєного бруса, без суттєвого здороження його собівартості. Для розв'язання поставленої задачі в клеєному брусі, що містить зовнішні та внутрішній шари, згідно з корисною моделлю, внутрішній шар виконано з деревини, волокна якої розташовані під кутом до волокон деревини зовнішніх шарів. Оскільки міцність деревини на стиск уздовж волокон у 4…6 разів більша від її міцності поперек волокон, то при розташуванні внутрішніх шарів таким чином, щоб стискаючі зусилля, що є причиною виникнення усадки, сприймалися вздовж волокон деревини, буде мінімізована усадка бруса в стінових конструкціях. Для забезпечення набору необхідної ширини бруса середній шар набирають з декількох шарів, чергуючи направлення волокон деревини між собою, або використовують для його створення деревину відповідної ширини. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений ескіз будівельного клеєного бруса; на фіг. 2 - варіант виконання будівельного клеєного бруса з чергуванням шарів; на фіг. 3 - варіант виконання будівельного клеєного бруса з внутрішнім шаром відповідної товщини. Будівельний клеєний брус містить зовнішні шари 1 (фіг. 1-3) та внутрішній шар 2 (фіг. 1 та фіг. 3), волокна якого розташовані під кутом до зовнішніх шарів. Для забезпечення набору необхідної ширини бруса середній шар набирають з декількох шарів (фіг. 2), чергуючи направлення волокон 3 (фіг. 1-3) деревини між собою. Також можна використовувати для виготовлення середнього шару деревину відповідної ширини (фіг. 3). Відмінність запропонованої конструкції від відомих варіантів полягає в забезпеченні мінімальної усадки стіни, складеної з будівельного клеєного бруса, без використання при його виготовленні конструкційного матеріалу LVL та, відповідно, без збільшення собівартості. Також використання запропонованої конструкції забезпечить збереження паропроникності бруса та його екологічних характеристик на рівні натуральної деревини. Джерела інформації: 1. Конструкции из дерева и пластмасс: учеб. для вузов / Ю. В. Слицкоухов, В. Д. Буданов, М. М. Гаппоев и др.; Под ред. Ю. В. Слицкоухова. - М.: Стройиздат, 1986. - 543 с. 2. Патент на корисну модель № 66793 U, МПК (2011.01) B27L1/00; опубл. 10.01.2012, бюл. № 1, 2012 р. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Клеєний брус, що містить зовнішні та внутрішній шари, який відрізняється тим, що внутрішній шар виконано з деревини, волокна якої розташовані під кутом до волокон деревини зовнішніх шарів. 2. Клеєний брус за п. 1, який відрізняється тим, що середній шар набирають з декількох шарів, чергуючи направлення волокон деревини між собою. 3. Клеєний брус за п. 1, який відрізняється тим, що для створення середнього шару використовують деревину відповідної ширини. 1 UA 109147 U 2 UA 109147 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
