Будівельний профільований брус

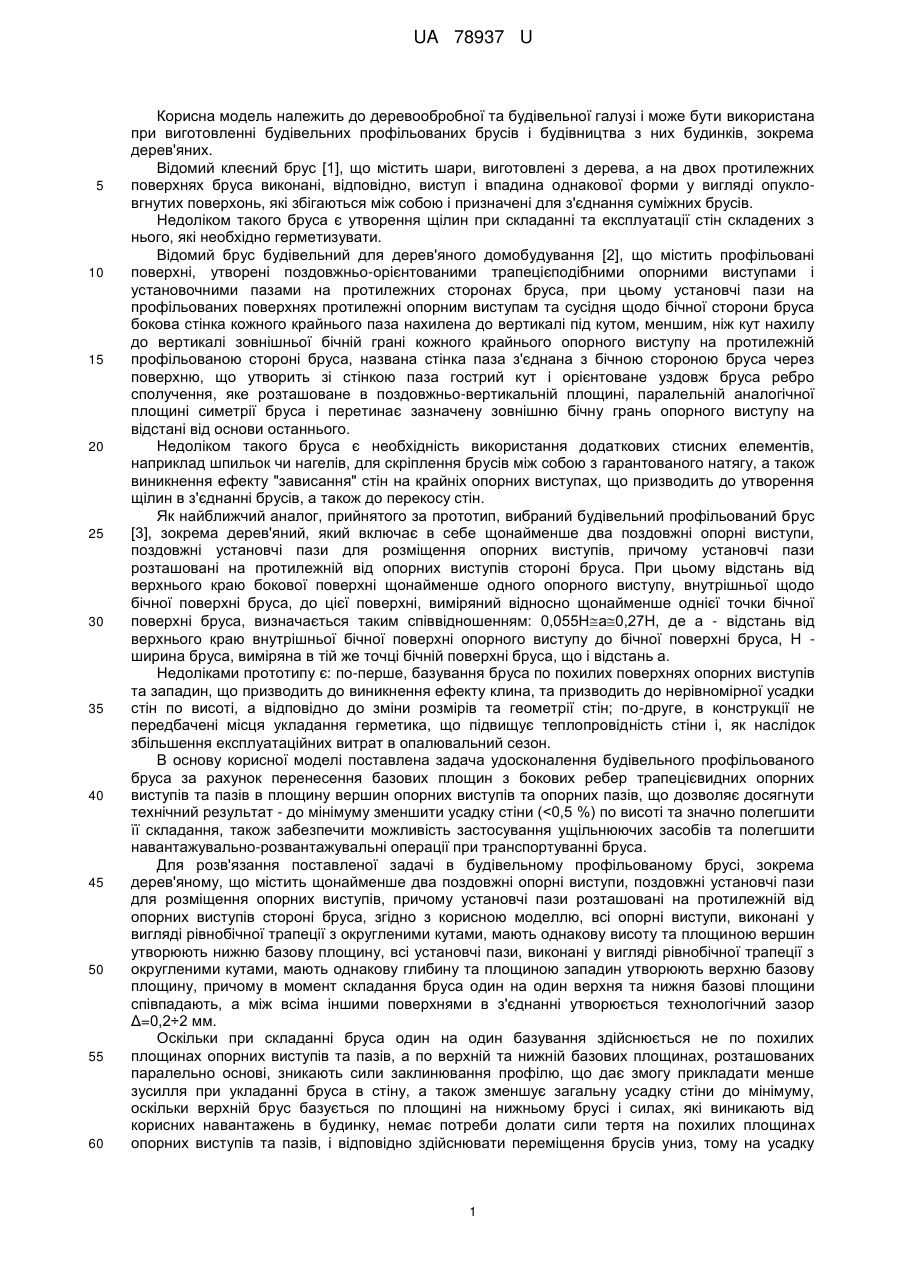

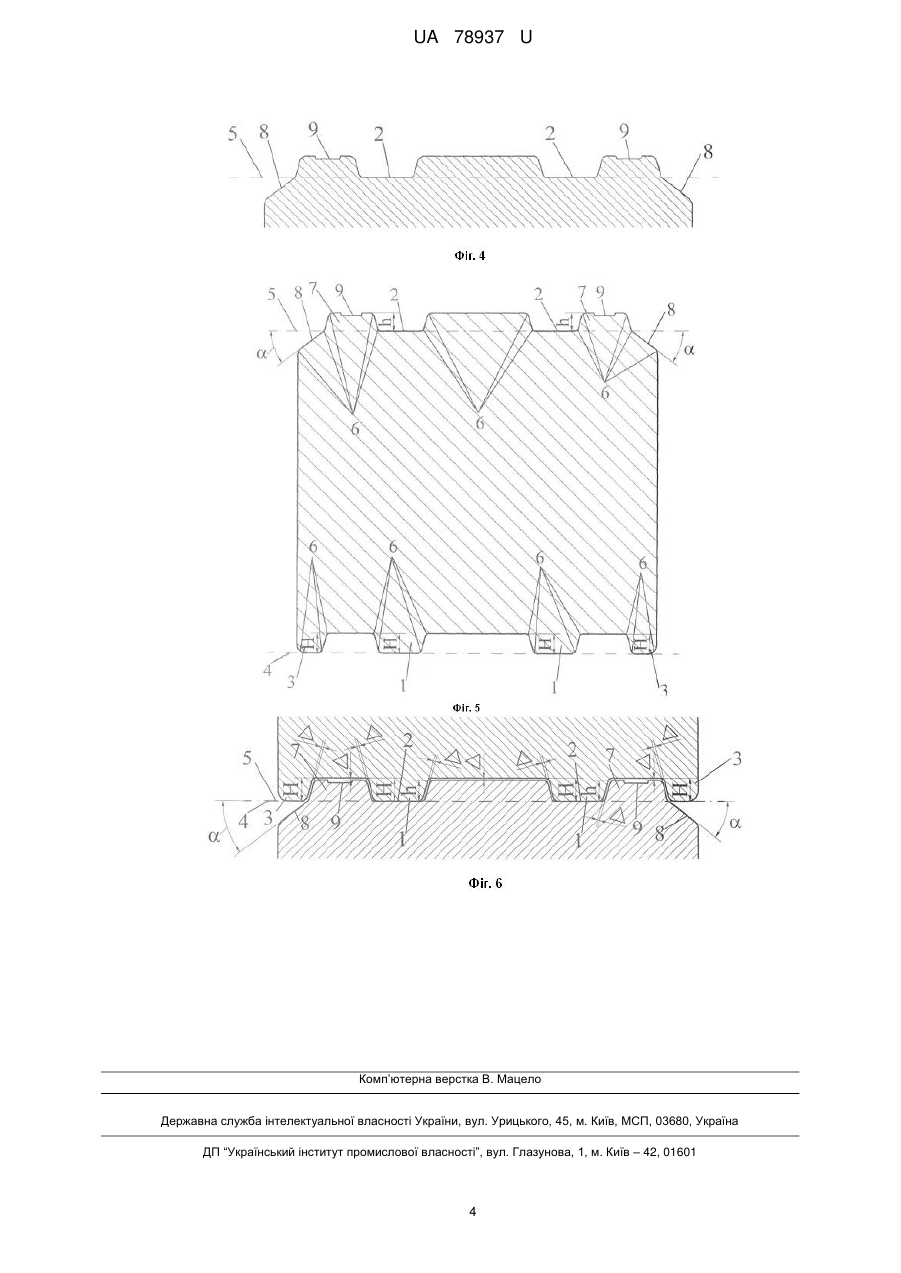

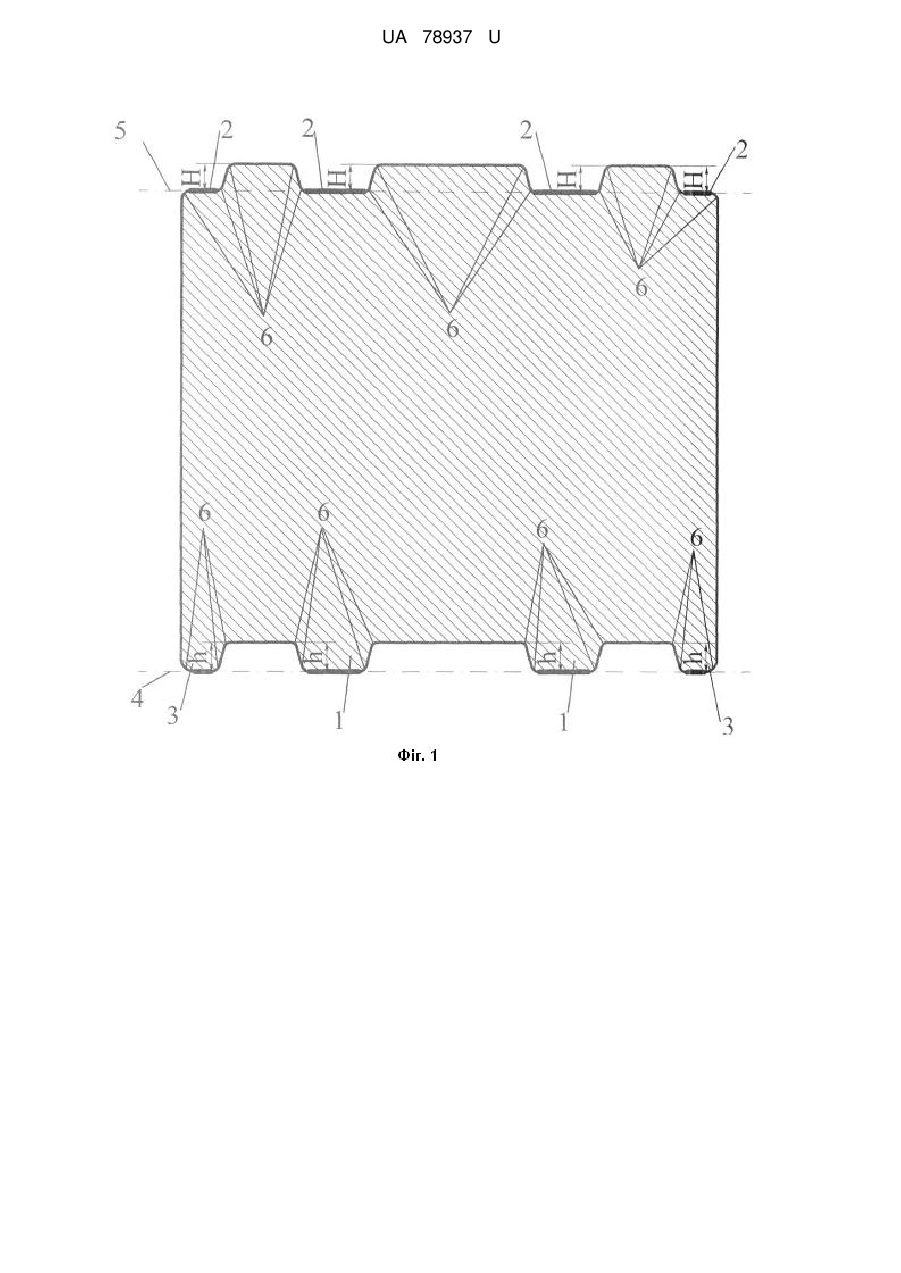

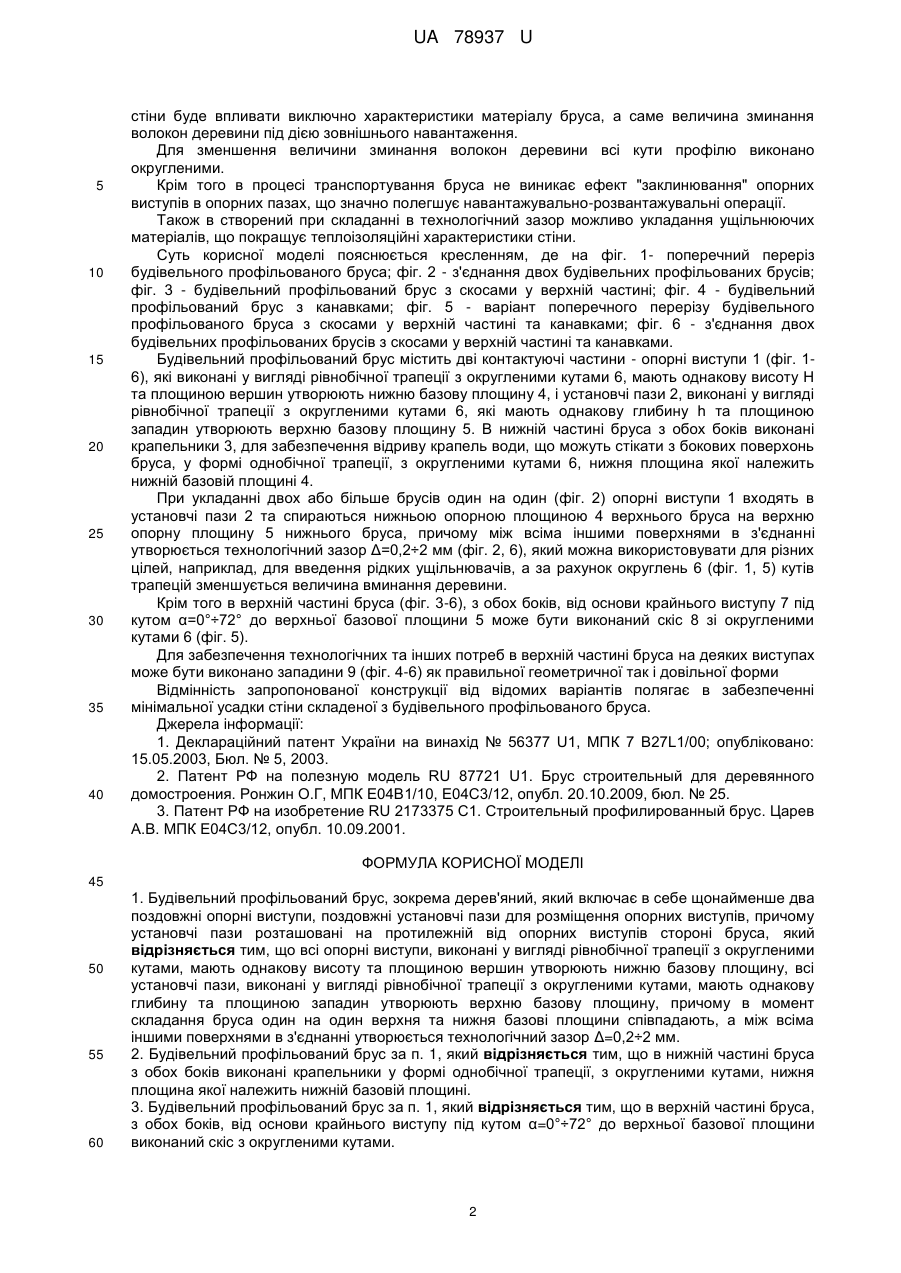

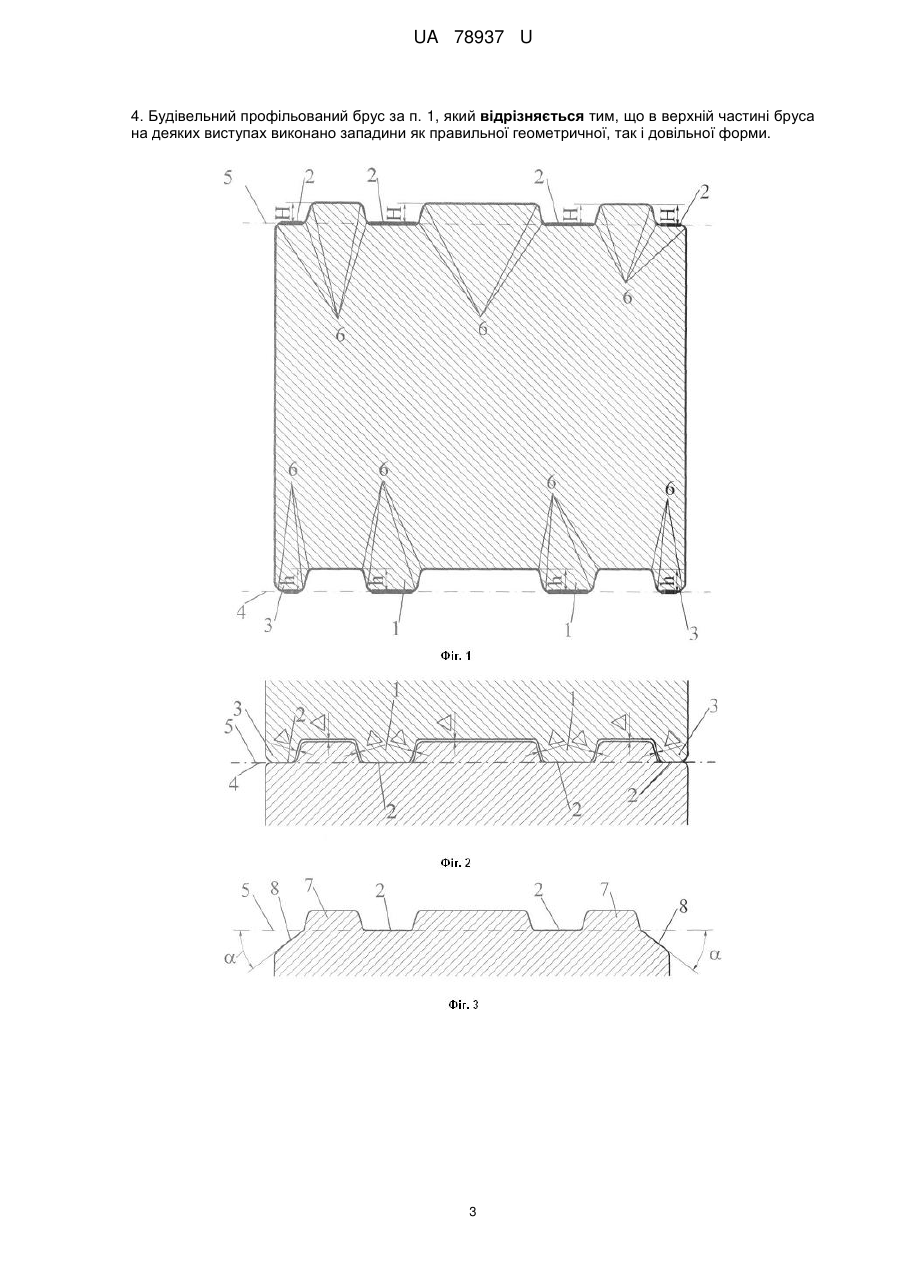

Реферат: UA 78937 U UA 78937 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деревообробної та будівельної галузі і може бути використана при виготовленні будівельних профільованих брусів і будівництва з них будинків, зокрема дерев'яних. Відомий клеєний брус [1], що містить шари, виготовлені з дерева, а на двох протилежних поверхнях бруса виконані, відповідно, виступ і впадина однакової форми у вигляді опукловгнутих поверхонь, які збігаються між собою і призначені для з'єднання суміжних брусів. Недоліком такого бруса є утворення щілин при складанні та експлуатації стін складених з нього, які необхідно герметизувати. Відомий брус будівельний для дерев'яного домобудування [2], що містить профільовані поверхні, утворені поздовжньо-орієнтованими трапецієподібними опорними виступами і установочними пазами на протилежних сторонах бруса, при цьому установчі пази на профільованих поверхнях протилежні опорним виступам та сусідня щодо бічної сторони бруса бокова стінка кожного крайнього паза нахилена до вертикалі під кутом, меншим, ніж кут нахилу до вертикалі зовнішньої бічній грані кожного крайнього опорного виступу на протилежній профільованою стороні бруса, названа стінка паза з'єднана з бічною стороною бруса через поверхню, що утворить зі стінкою паза гострий кут і орієнтоване уздовж бруса ребро сполучення, яке розташоване в поздовжньо-вертикальній площині, паралельній аналогічної площині симетрії бруса і перетинає зазначену зовнішню бічну грань опорного виступу на відстані від основи останнього. Недоліком такого бруса є необхідність використання додаткових стисних елементів, наприклад шпильок чи нагелів, для скріплення брусів між собою з гарантованого натягу, а також виникнення ефекту "зависання" стін на крайніх опорних виступах, що призводить до утворення щілин в з'єднанні брусів, а також до перекосу стін. Як найближчий аналог, прийнятого за прототип, вибраний будівельний профільований брус [3], зокрема дерев'яний, який включає в себе щонайменше два поздовжні опорні виступи, поздовжні установчі пази для розміщення опорних виступів, причому установчі пази розташовані на протилежній від опорних виступів стороні бруса. При цьому відстань від верхнього краю бокової поверхні щонайменше одного опорного виступу, внутрішньої щодо бічної поверхні бруса, до цієї поверхні, виміряний відносно щонайменше однієї точки бічної поверхні бруса, визначається таким співвідношенням: 0,055Hа0,27Н, де а - відстань від верхнього краю внутрішньої бічної поверхні опорного виступу до бічної поверхні бруса, Η ширина бруса, виміряна в тій же точці бічній поверхні бруса, що і відстань а. Недоліками прототипу є: по-перше, базування бруса по похилих поверхнях опорних виступів та западин, що призводить до виникнення ефекту клина, та призводить до нерівномірної усадки стін по висоті, а відповідно до зміни розмірів та геометрії стін; по-друге, в конструкції не передбачені місця укладання герметика, що підвищує теплопровідність стіни і, як наслідок збільшення експлуатаційних витрат в опалювальний сезон. В основу корисної моделі поставлена задача удосконалення будівельного профільованого бруса за рахунок перенесення базових площин з бокових ребер трапецієвидних опорних виступів та пазів в площину вершин опорних виступів та опорних пазів, що дозволяє досягнути технічний результат - до мінімуму зменшити усадку стіни (
