E04C 3/12 — дерев’яні, наприклад армовані

Номер патенту: 119102

Опубліковано: 11.09.2017

Автор: Закуренко Ігор Вадимович

МПК: E04C 3/12, E04B 1/10

Мітки: клеєний, брус

Формула / Реферат:

Клеєний брус, що містить зовнішні та внутрішній шари, при цьому внутрішній шар виконано з деревини, волокна якої розташовані під кутом до волокон деревини зовнішніх шарів, який відрізняється тим, що в дошках внутрішнього шару виконані пази.

Номер патенту: 115111

Опубліковано: 11.09.2017

Автор: Урбановська Яна Станіславівна

МПК: E04B 1/02, E04B 1/10, E04B 1/32 ...

Мітки: елементів, елемент, криволінійних, будівельний, різного, перерізу, модульних

Формула / Реферат:

Будівельний елемент, який виконаний з модульних елементів, кожен з яких складається з паралельно розташованих пластин прямокутного перерізу висотою h, причому використовують непарну кількість пластин, які мають криволінійну форму, криволінійну зовнішню грань з радіусом кривизни R і внутрішню криволінійну грань з радіусом кривизни Rh, пластини з'єднані болтами або нагелями або шпильками, а кожна з непарних по ширині модульного елемента пластин...

Номер патенту: 114790

Опубліковано: 27.03.2017

Автори: Дяченко Євгеній Володимирович, Щербінін Леонід Георгійович, Дрижирук Юрій Васильович

МПК: E04C 3/12, E04B 1/00

Мітки: опорного, спосіб, підсилення, пошкодженого, ферми, вузла, саморозвантажувальний, дерев'яної

Формула / Реферат:

Саморозвантажувальний спосіб підсилення пошкодженого опорного вузла дерев'яної ферми, при якому на опорну частину ферми за допомогою болтових з'єднань встановлюються бічні сталеві накладки, який відрізняється тим, що до сталевих бічних накладок приварюються бокові сталеві косинки.

Номер патенту: 112481

Опубліковано: 26.12.2016

Автори: Буряк Андрій Олександрович, Михайловський Денис Віталійович

МПК: E04B 5/12, E04C 3/12

Мітки: армування, деревини, опорного, арматурою, спосіб, базальтовою, балок, клеєної, вузла

Формула / Реферат:

Спосіб армування опорного вузла балок з клеєної деревини базальтовою арматурою, що включає армування опорного вузла, який відрізняється тим, що опорний вузол балки армують базальтовою арматурою під кутом до напрямку волокон деревини a=40-45° на висоту не менше 0,8hоn за допомогою епоксидного клею ЕД-1, який заливають в попередньо виготовлені отвори.

Номер патенту: 109147

Опубліковано: 10.08.2016

Автор: Закуренко Ігор Вадимович

МПК: E04B 1/10, E04C 3/12

Мітки: брус, клеєний

Формула / Реферат:

1. Клеєний брус, що містить зовнішні та внутрішній шари, який відрізняється тим, що внутрішній шар виконано з деревини, волокна якої розташовані під кутом до волокон деревини зовнішніх шарів.2. Клеєний брус за п. 1, який відрізняється тим, що середній шар набирають з декількох шарів, чергуючи направлення волокон деревини між собою.3. Клеєний брус за п. 1, який відрізняється тим, що для створення середнього шару використовують...

Номер патенту: 100804

Опубліковано: 10.08.2015

Автори: Сурмай Михайло Ігорович, Демчина Богдан Григорович

МПК: E04C 3/12, E04C 2/14, E04C 3/02 ...

Мітки: балка, дерев'яна

Формула / Реферат:

Дерев'яна балка, в якій виконано принаймні один поздовжній паз із розташованою в ньому арматурою, зафіксованою за допомогою клейової суміші, яка відрізняється тим, що арматура виконана з базальтопластику.

Номер патенту: 89781

Опубліковано: 25.04.2014

Автори: Сінцов Володимир Петрович, Лютов Лев Вікторович

МПК: E04C 3/12

Мітки: складена, комбінована, балка, двотаврова

Формула / Реферат:

Балка складена комбінована двотаврова, що включає конструкційні елементи - пояси і стінку, які з'єднані в жорстку конструкцію за допомогою металевих нагелів, причому пояси виконані з деревини, яка відрізняється тим, що стінка виконана з хвилястого сталевого листа.

Номер патенту: 104243

Опубліковано: 10.01.2014

Автори: Фурсов Вадим Вікторович, Бідаков Андрій Миколайович

МПК: E04C 3/12

Мітки: стінкою, клеєфанерна, х-подібною, балка

Формула / Реферат:

Клеєфанерна балка з Х-подібною фанерною стінкою, що складається з дощатих поясів та фанерної стінки, яка відрізняється тим, що дві фанерні стінки склеєні у пазах верхніх та нижніх дощатих поясів з певною кривизною, з'єднуючись між собою по нейтральній осі, утворюючи жорстку Х-подібну систему.

Номер патенту: 83150

Опубліковано: 27.08.2013

Автор: Чміль Юрій Святославович

МПК: E04C 3/12, E04B 1/10

Мітки: блок-цегла, дерев`яний

Формула / Реферат:

1. Дерев'яний блок-цегла, на чотирьох робочих поверхнях якого, призначених для утворення замкового з'єднання з такими ж або подібними блоками, наявні переважно прямокутні дзеркальні відносно один одного шипи і пази, який відрізняється тим, що він виконаний складеним з щонайменше трьох однакових ламелей, з'єднаних між собою з переважно однаковим зсувом відносно одна одної сусідніх ламелей у напрямках вздовж і поперек ламелі на відстань, що...

Номер патенту: 79807

Опубліковано: 25.04.2013

Автор: Зикова Катерина Вікторівна

МПК: E04C 3/12

Мітки: дерев`яний, брус, конструкційний

Формула / Реферат:

1. Конструкційний дерев'яний брус виконаний з двох поздовжніх дерев'яних ламелів, розташованих паралельно на відстані одна від одної і з'єднаних між собою пластинами, який відрізняється тим, що ламелі з'єднані між собою скріплюючими пластинами, розташованими перпендикулярно до поздовжньої площини ламелів.2. Конструкційний дерев'яний брус за п. 1, який відрізняється тим, що простір між двома скріпленими поздовжніми дерев'яними ламелями...

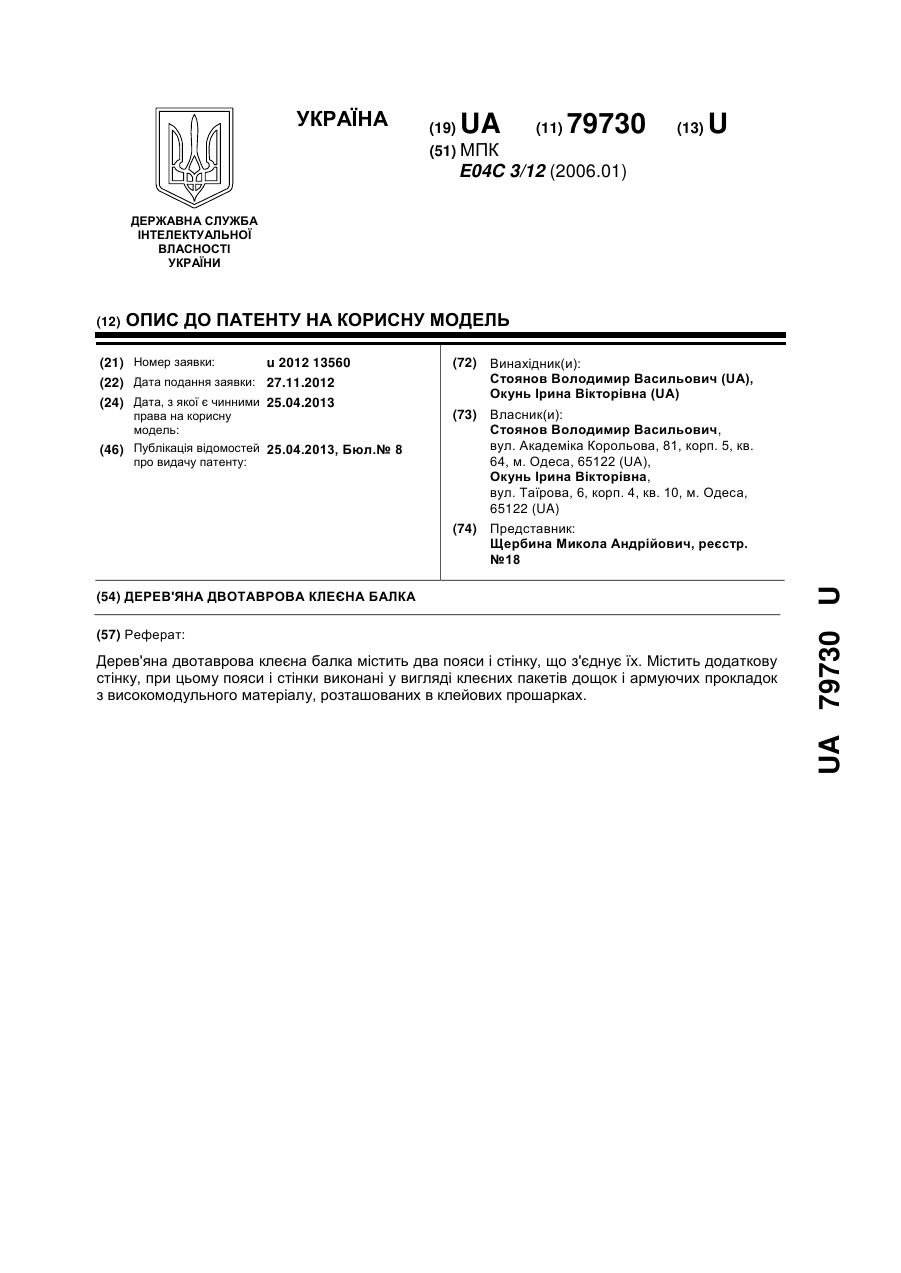

Номер патенту: 79730

Опубліковано: 25.04.2013

Автори: Окунь Ірина Вікторівна, Стоянов Володимир Васильович

МПК: E04C 3/12

Мітки: клеєна, дерев'яна, двотаврова, балка

Формула / Реферат:

1. Дерев'яна двотаврова клеєна балка, що містить два пояси і стінку, що з'єднує їх, яка відрізняється тим, що вона містить додаткову стінку, при цьому пояси і стінки виконані у вигляді клеєних пакетів дощок і армуючих прокладок з високомодульного матеріалу, розташованих в клейових прошарках.2. Дерев'яна двотаврова клеєна балка за п. 1, яка відрізняється тим, що в пакетах стінок і поясів дошки в кожному шарі розташовані під різними...

Номер патенту: 78937

Опубліковано: 10.04.2013

Автор: Закуренко Ігор Вадимович

МПК: E04B 1/10, E04C 3/12

Мітки: профільований, будівельний, брус

Формула / Реферат:

1. Будівельний профільований брус, зокрема дерев'яний, який включає в себе щонайменше два поздовжні опорні виступи, поздовжні установчі пази для розміщення опорних виступів, причому установчі пази розташовані на протилежній від опорних виступів стороні бруса, який відрізняється тим, що всі опорні виступи, виконані у вигляді рівнобічної трапеції з округленими кутами, мають однакову висоту та площиною вершин утворюють нижню базову площину, всі...

Номер патенту: 74561

Опубліковано: 12.11.2012

Автори: Кравчата Юлія Юріївна, Сінцов Володимир Петрович

МПК: E04C 3/12

Мітки: покриття, панель

Формула / Реферат:

1. Панель покриття, що включає конструкційні елементи - верхнє й нижнє обшивання, поздовжні й поперечні ребра жорсткості, які з'єднані в жорстку конструкцію, причому ребра жорсткості виконані із брусків деревини, яка відрізняється тим, що обшивання виконані з водостійкої орієнтовано-стружкової плити, а з'єднання обшивань із ребрами жорсткості виконано за допомогою металевих нагелів.2. Панель покриття за п. 1, яка відрізняється тим, що...

Номер патенту: 71311

Опубліковано: 10.07.2012

Автори: Кравчата Юлія Юріївна, Сінцов Володимир Петрович

МПК: E04C 3/12

Мітки: комбінована, панель, покриття

Формула / Реферат:

1. Комбінована панель покриття, що містить конструкційні елементи - верхню й нижню обшивки, поздовжні й поперечні ребра жорсткості, які з'єднані в жорстку конструкцію, яка відрізняється тим, що обшивки виконані з водостійкої орієнтованої стружкової плити, ребра жорсткості виконані з холодногнутих тонкостінних металевих профілів, а з'єднання обшивок із ребрами жорсткості виконано за допомогою металевих нагелів.2. Комбінована панель...

Номер патенту: 57547

Опубліковано: 10.03.2011

Автори: Митрофанов Володимир Олексійович, Сінцов Олександр Володимирович, Сінцов Володимир Петрович

МПК: E04C 3/12

Мітки: складена, балка, комбінована

Формула / Реферат:

1. Балка складена комбінована, що включає конструкційні елементи - пояси, стінку і ребра жорсткості, які з'єднані в жорстку конструкцію за допомогою металевих нагелів, причому пояси і ребра жорсткості виконані з деревини, а стінка виконана з водостійкої орієнтованої стружкової плити, яка відрізняється тим, що додатково з'єднання конструкційних елементів один з одним виконано за допомогою клею.2. Балка складена комбінована за п. 1, яка...

Номер патенту: 53963

Опубліковано: 25.10.2010

Автори: Сінцов Володимир Петрович, Сінцов Олександр Володимирович, Митрофанов Володимир Олексійович

МПК: E04C 3/12

Мітки: складена, балка, коробчата

Формула / Реферат:

1. Балка складена коробчата, що містить конструкційні елементи - верхній і нижній пояси, стінки та ребра жорсткості, які з'єднані в жорстку конструкцію, причому пояси і ребра жорсткості виконані з брусків деревини, яка відрізняється тим, що стінки виконані з водостійкої орієнтованої стружкової плити, а з'єднання поясів і ребер жорсткості із стінками виконано за допомогою металевих нагелів.2. Балка складена коробчата, за п. 1, яка...

Номер патенту: 91730

Опубліковано: 25.08.2010

Автор: Крестел Стефан

МПК: E04C 3/12, E04C 2/34

Мітки: сполучених, балки, окремих, конструктивний, собою, елемент, частин, складається, вигляді

Формула / Реферат:

1. Конструктивний елемент (2) у вигляді балки, що складається із сполучених між собою окремих частин, містить щонайменше один пояс (9) і щонайменше одну стінку (1), при цьому стінка (1) утворена з елементів (6), що проходять упоперек подовжньої протяжності стінки (1), при цьому елементи (6) стінки утворюють подовжню ділянку (4, 5, 18), що проходить по довжині стінки (1) суцільною лінією, і відповідно два сусідні елементи (6) стінки від...

Номер патенту: 88505

Опубліковано: 26.10.2009

Автор: Крестел Стефан

МПК: E04C 2/34, E04C 3/12, E04C 3/29, E04C 3/04 ...

Мітки: пристрій, спосіб, конструкції, виконаний, елемента, елемент, двома, також, балки, цього, утворений, подібний, щонайменше, конструктивний, окремих, деталей, виготовлення, елементами

Формула / Реферат:

1. Подібний до балки елемент конструкції 1; 1', виготовлений з окремих частин, що містить полицю 2 і дві стінки 3, 4; 3', 4', який відрізняється тим, що полиця 2 має по одній стінці 3, 4; 3', 4' на двох своїх подовжніх сторонах, причому кожна стінка кріпиться до подовжньої бічної стінки полиці 2 переважно за допомогою клейового матеріалу, і тим, що кінцеві зони 7; 7' стінок 3, 4; 3', 4', звернені убік від полиці 2, пласко з'єднуються...

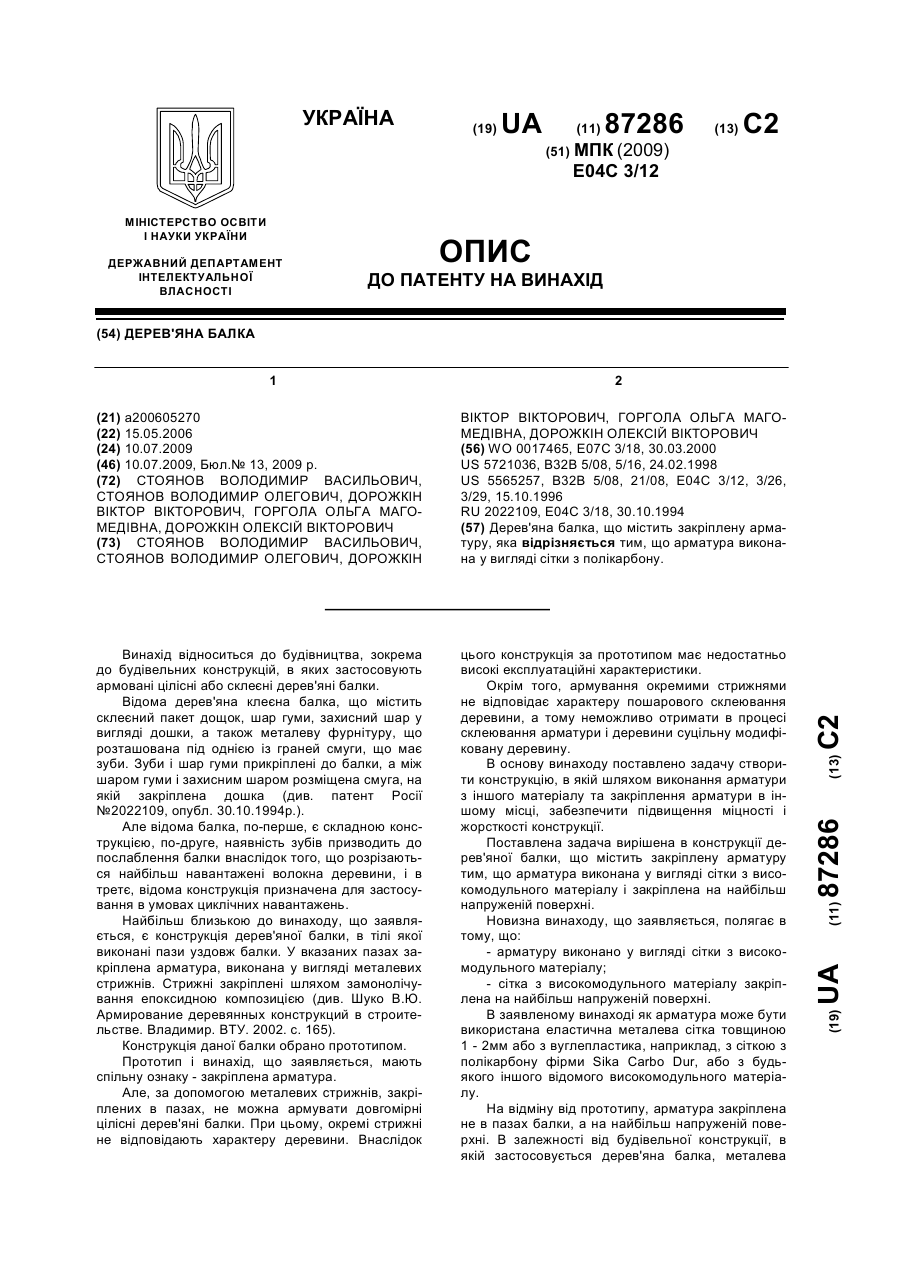

Номер патенту: 87286

Опубліковано: 10.07.2009

Автори: Стоянов Володимир Олегович, Дорожкін Олексій Вікторович, Стоянов Володимир Васильович, Горгола Ольга Магомедівна, Дорожкін Віктор Вікторович

МПК: E04C 3/12

Мітки: балка, дерев'яна

Формула / Реферат:

Дерев'яна балка, що містить закріплену арматуру, яка відрізняється тим, що арматура виконана у вигляді сітки з полікарбону.

Номер патенту: 42078

Опубліковано: 25.06.2009

Автори: Сінцов Олександр Володимирович, Митрофанов Володимир Олексійович, Сінцов Володимир Петрович

МПК: E04C 3/12

Мітки: складена, балка

Формула / Реферат:

1. Балка складена, що включає пояси, стінку і ребра жорсткості, яка відрізняється тим, що стінка виконана з орієнтованої стружкової плити, а з'єднання поясів і ребер жорсткості зі стінкою виконане за допомогою металевих нагелів.2. Балка складена за п. 1, яка відрізняється тим, що як металеві нагелі використані анодовані шурупи.

Номер патенту: 80432

Опубліковано: 25.09.2007

Автор: Стрідсман Пер-Ерік

МПК: E04C 3/12, E04C 2/10, B27M 1/00 ...

Мітки: основу, дощок, виконану, панель, дерев'яну, має, елементів, вигляді, будівельних

Формула / Реферат:

Панель, що має дерев’яну основу, виконану з будівельних елементів (5) у вигляді дощок, розташованих поряд, паралельно одна одній, яка відрізняється тим, що дерев’яна основа містить щонайменше два виконаних у вигляді дошки будівельних елементи (5), кожний з яких виготовлений з двох дощок (2а, 2d), розпиляних з колоди (1), і має щонайменше частково залишені ділянки (3а, 3d) обзелу, при цьому дошки розташовані одна над іншою і склеєні разом,...

Номер патенту: 10099

Опубліковано: 15.11.2005

Автор: Вапельник Руслан Анатолійович

МПК: E04C 3/12

Мітки: двотаврова, балка, дерев'яна, клеєна

Формула / Реферат:

Клеєна двотаврова дерев'яна балка, що складається з верхньої та нижньої дерев'яних полиць, між якими розташована плоска опорна стінка, в якій верхня та нижня полиці з'єднані з бічними ребрами опорної стінки по типу прямокутного подвійного "шип-паза" за допомогою клею, яка відрізняється тим, що плоска опорна стінка виконана з одного суцільного листа фанери.

Номер патенту: 6365

Опубліковано: 16.05.2005

Автор: Вапельник Руслан Анатолійович

МПК: E04C 3/12

Мітки: балка, клеєна, двотаврова, дерев'яна

Формула / Реферат:

Клеєна двотаврова дерев'яна балка, що складається з верхньої та нижньої дерев'яних полиць, між якими розташована плоска опорна стінка, в якій верхня та нижня полиці з'єднані з бічними ребрами опорної стінки по типу прямокутного подвійного "шип-паза" за допомогою клею, яка відрізняється тим, що плоска опорна стінка виконана з трьох рівних за довжиною склеєних між собою шарів опорних елементів, два з яких є листами фанери, а третій -...

Номер патенту: 2456

Опубліковано: 15.04.2004

Автор: Безшапочний Віктор Володимирович

МПК: E04C 3/12, E04G 11/50

Мітки: балка, дерев'яна, двотаврова, клеєна

Формула / Реферат:

1. Клеєна двотаврова дерев'яна балка, що містить плоску опорну стінку та жорстко з'єднані з нею, за допомогою клею, верхню та нижню полиці, яка відрізняється тим, що плоска опорна стінка виконана щонайменше з двох склеєних поміж собою шарів опорних елементів, опорні елементи суміжних шарів розміщені відносно один одного зі зміщенням у поздовжньому напрямку, причому співвідношення мінімальної відстані поміж торцями опорних елементів суміжних...

Номер патенту: 27487

Опубліковано: 15.09.2000

Автори: Бродський Анатолій Леонідович, Зорін Іван Семенович, Теплицький Абрам Хунович, Єндовцев Ігор Вітальович, Пазін Віктор Васильович

МПК: E04C 3/12

Мітки: колиски, пристрій, переміщення

Текст:

...по периметру здания 4 и сопряжены с механизмами 5 изменения направления движения люльки 2 в горизонтальной плоскости: Трос 3 намотан на барабан 6 лебедки 7 Трос 1 запасован на барабан 8 лебедки 7 петлеобразно, причем направление перемещения параллельных ветвей тросов 1 и 3 совпадают при однонаправленном вращении барабанов 6 и 8 лебедки 7 Барабан 8 лебедки 7 оборудован фиксирующими устройствами 9 и 10 Трос 1 сопряжен с направляющими...
