Профільний елемент світлодіодного світильника

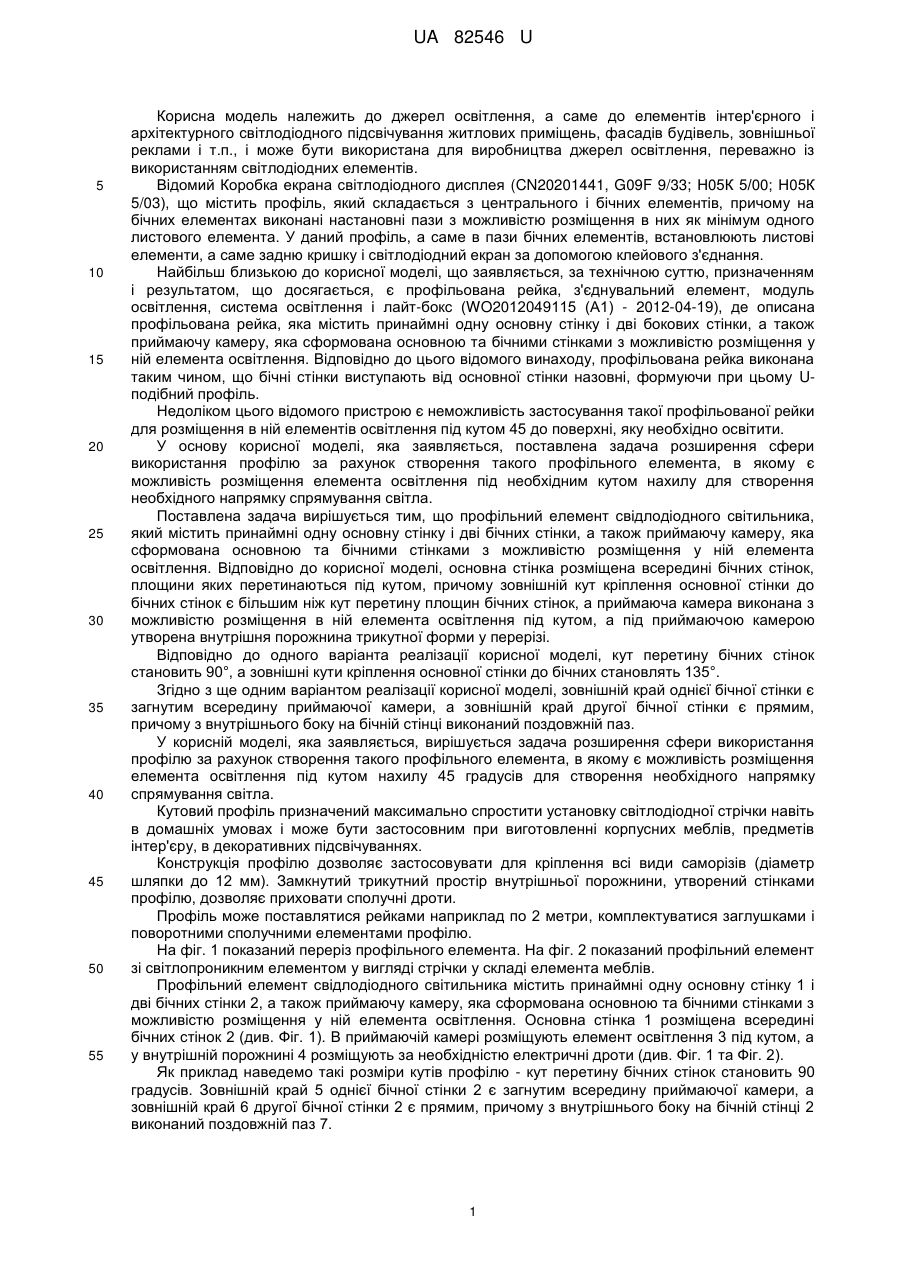

Реферат: UA 82546 U UA 82546 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до джерел освітлення, а саме до елементів інтер'єрного і архітектурного світлодіодного підсвічування житлових приміщень, фасадів будівель, зовнішньої реклами і т.п., і може бути використана для виробництва джерел освітлення, переважно із використанням світлодіодних елементів. Відомий Коробка екрана світлодіодного дисплея (CN20201441, G09F 9/33; Н05К 5/00; Н05К 5/03), що містить профіль, який складається з центрального і бічних елементів, причому на бічних елементах виконані настановні пази з можливістю розміщення в них як мінімум одного листового елемента. У даний профіль, а саме в пази бічних елементів, встановлюють листові елементи, а саме задню кришку і світлодіодний екран за допомогою клейового з'єднання. Найбільш близькою до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є профільована рейка, з'єднувальний елемент, модуль освітлення, система освітлення і лайт-бокс (WO2012049115 (А1) - 2012-04-19), де описана профільована рейка, яка містить принаймні одну основну стінку і дві бокових стінки, а також приймаючу камеру, яка сформована основною та бічними стінками з можливістю розміщення у ній елемента освітлення. Відповідно до цього відомого винаходу, профільована рейка виконана таким чином, що бічні стінки виступають від основної стінки назовні, формуючи при цьому Uподібний профіль. Недоліком цього відомого пристрою є неможливість застосування такої профільованої рейки для розміщення в ній елементів освітлення під кутом 45 до поверхні, яку необхідно освітити. У основу корисної моделі, яка заявляється, поставлена задача розширення сфери використання профілю за рахунок створення такого профільного елемента, в якому є можливість розміщення елемента освітлення під необхідним кутом нахилу для створення необхідного напрямку спрямування світла. Поставлена задача вирішується тим, що профільний елемент свідлодіодного світильника, який містить принаймні одну основну стінку і дві бічних стінки, а також приймаючу камеру, яка сформована основною та бічними стінками з можливістю розміщення у ній елемента освітлення. Відповідно до корисної моделі, основна стінка розміщена всередині бічних стінок, площини яких перетинаються під кутом, причому зовнішній кут кріплення основної стінки до бічних стінок є більшим ніж кут перетину площин бічних стінок, а приймаюча камера виконана з можливістю розміщення в ній елемента освітлення під кутом, а під приймаючою камерою утворена внутрішня порожнина трикутної форми у перерізі. Відповідно до одного варіанта реалізації корисної моделі, кут перетину бічних стінок становить 90°, а зовнішні кути кріплення основної стінки до бічних становлять 135°. Згідно з ще одним варіантом реалізації корисної моделі, зовнішній край однієї бічної стінки є загнутим всередину приймаючої камери, а зовнішній край другої бічної стінки є прямим, причому з внутрішнього боку на бічній стінці виконаний поздовжній паз. У корисній моделі, яка заявляється, вирішується задача розширення сфери використання профілю за рахунок створення такого профільного елемента, в якому є можливість розміщення елемента освітлення під кутом нахилу 45 градусів для створення необхідного напрямку спрямування світла. Кутовий профіль призначений максимально спростити установку світлодіодної стрічки навіть в домашніх умовах і може бути застосовним при виготовленні корпусних меблів, предметів інтер'єру, в декоративних підсвічуваннях. Конструкція профілю дозволяє застосовувати для кріплення всі види саморізів (діаметр шляпки до 12 мм). Замкнутий трикутний простір внутрішньої порожнини, утворений стінками профілю, дозволяє приховати сполучні дроти. Профіль може поставлятися рейками наприклад по 2 метри, комплектуватися заглушками і поворотними сполучними елементами профілю. На фіг. 1 показаний переріз профільного елемента. На фіг. 2 показаний профільний елемент зі світлопроникним елементом у вигляді стрічки у складі елемента меблів. Профільний елемент свідлодіодного світильника містить принаймні одну основну стінку 1 і дві бічних стінки 2, а також приймаючу камеру, яка сформована основною та бічними стінками з можливістю розміщення у ній елемента освітлення. Основна стінка 1 розміщена всередині бічних стінок 2 (див. Фіг. 1). В приймаючій камері розміщують елемент освітлення 3 під кутом, а у внутрішній порожнині 4 розміщують за необхідністю електричні дроти (див. Фіг. 1 та Фіг. 2). Як приклад наведемо такі розміри кутів профілю - кут перетину бічних стінок становить 90 градусів. Зовнішній край 5 однієї бічної стінки 2 є загнутим всередину приймаючої камери, а зовнішній край 6 другої бічної стінки 2 є прямим, причому з внутрішнього боку на бічній стінці 2 виконаний поздовжній паз 7. 1 UA 82546 U 5 Для використання профільного елемента його встановлюють в потрібному місці, а на основну стінку встановлюють світлодіодний елемент, при цьому у внутрішній порожнині розміщують, за необхідністю, електричні дроти. У корисній моделі вирішується задача розширення сфери використання профілю за рахунок створення такого профільного елемента, в якому є можливість розміщення елемента освітлення під кутом нахилу 45 градусів для створення оптимального напрямку спрямування світла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Профільний елемент свідлодіодного світильника, який містить принаймні одну основну стінку і дві бічних стінки, а також приймаючу камеру, яка сформована основною та бічними стінками з можливістю розміщення у ній елемента освітлення, який відрізняється тим, що основна стінка розміщена всередині бічних стінок, площини яких перетинаються під кутом, причому зовнішній кут кріплення основної стінки до бічних стінок є більшим ніж кут перетину площин бічних стінок, а приймаюча камера виконана з можливістю розміщення в ній елемента освітлення під кутом, а під приймаючою камерою утворена внутрішня порожнина трикутної форми у перерізі. 2. Профільний елемент за п. 1, який відрізняється тим, що кут перетину бічних стінок становить 90°, а зовнішні кути кріплення основної стінки до бічних стінок становлять 135°. 3. Профільний елемент за п. 1, який відрізняється тим, що зовнішній край однієї бічної стінки є загнутим всередину приймаючої камери, а зовнішній край другої бічної стінки є прямим, причому з внутрішнього боку на бічній стінці виконаний поздовжній паз. 2 UA 82546 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
