Пристрій для подрібнення полімерних матеріалів

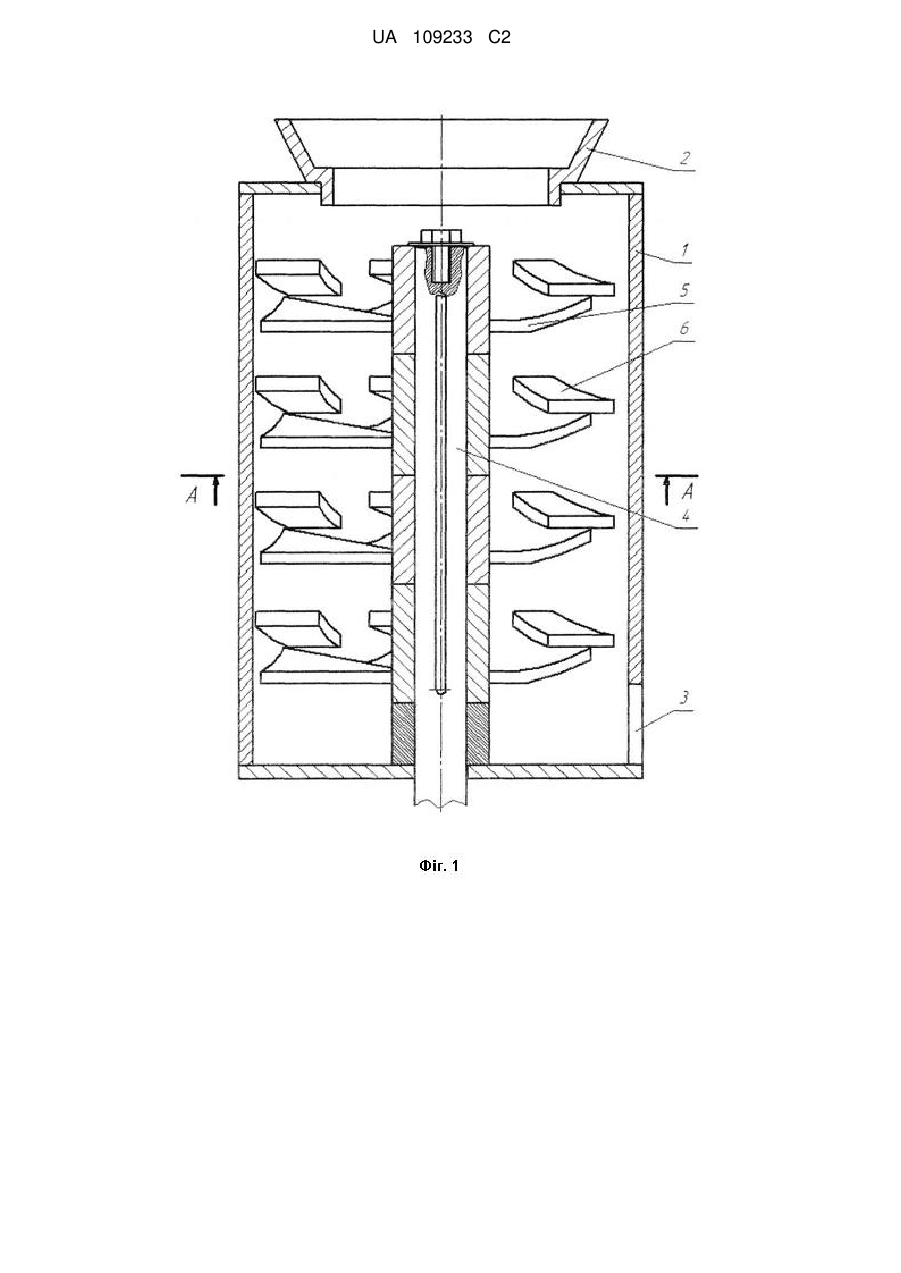

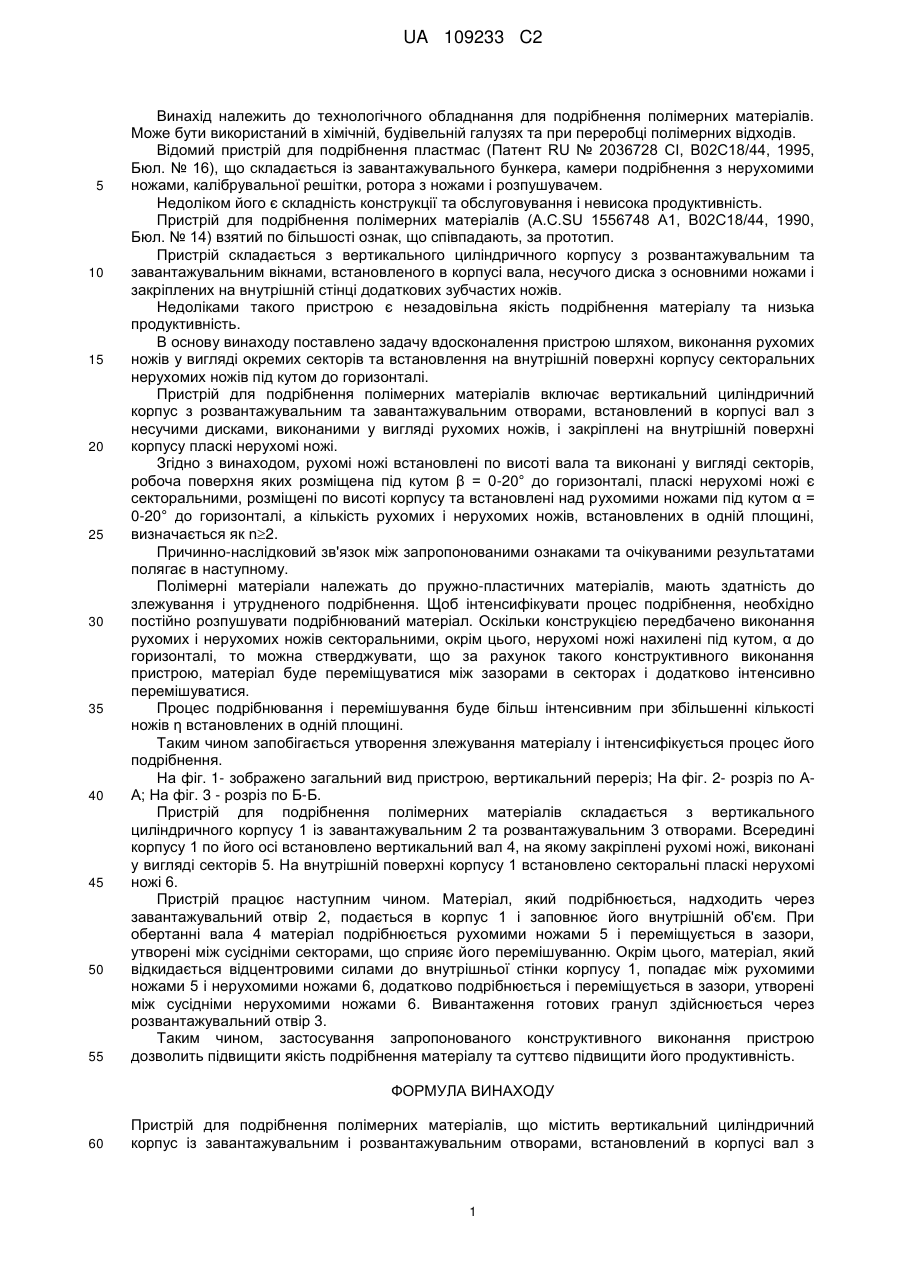

Реферат: Винахід належить до технологічного обладнання, для подрібнення полімерних матеріалів. Може бути використаний в хімічній, будівельній галузях при переробці полімерних відходів. Пристрій для подрібнення полімерних матеріалів включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді ножів, і закріплені на внутрішній поверхні корпусу додаткові пласкі ножі. На внутрішній поверхні корпусу встановлені, над дисками, секторальні нерухомі ножі, під кутом =0-20° до горизонталі, рухомі ножі виконані у вигляді секторів, робоча поверхня яких розміщена під кутом β=0-20° до горизонталі, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. Застосування запропонованого конструктивного виконання пристрою дозволить підвищити якість подрібнення матеріалу та суттєво підвищити його продуктивність. UA 109233 C2 (12) UA 109233 C2 UA 109233 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до технологічного обладнання для подрібнення полімерних матеріалів. Може бути використаний в хімічній, будівельній галузях та при переробці полімерних відходів. Відомий пристрій для подрібнення пластмас (Патент RU № 2036728 СІ, В02С18/44, 1995, Бюл. № 16), що складається із завантажувального бункера, камери подрібнення з нерухомими ножами, калібрувальної решітки, ротора з ножами і розпушувачем. Недоліком його є складність конструкції та обслуговування і невисока продуктивність. Пристрій для подрібнення полімерних матеріалів (A.C.SU 1556748 А1, В02С18/44, 1990, Бюл. № 14) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з вертикального циліндричного корпусу з розвантажувальним та завантажувальним вікнами, встановленого в корпусі вала, несучого диска з основними ножами і закріплених на внутрішній стінці додаткових зубчастих ножів. Недоліками такого пристрою є незадовільна якість подрібнення матеріалу та низька продуктивність. В основу винаходу поставлено задачу вдосконалення пристрою шляхом, виконання рухомих ножів у вигляді окремих секторів та встановлення на внутрішній поверхні корпусу секторальних нерухомих ножів під кутом до горизонталі. Пристрій для подрібнення полімерних матеріалів включає вертикальний циліндричний корпус з розвантажувальним та завантажувальним отворами, встановлений в корпусі вал з несучими дисками, виконаними у вигляді рухомих ножів, і закріплені на внутрішній поверхні корпусу пласкі нерухомі ножі. Згідно з винаходом, рухомі ножі встановлені по висоті вала та виконані у вигляді секторів, робоча поверхня яких розміщена під кутом β = 0-20° до горизонталі, пласкі нерухомі ножі є секторальними, розміщені по висоті корпусу та встановлені над рухомими ножами під кутом α = 0-20° до горизонталі, а кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Полімерні матеріали належать до пружно-пластичних матеріалів, мають здатність до злежування і утрудненого подрібнення. Щоб інтенсифікувати процес подрібнення, необхідно постійно розпушувати подрібнюваний матеріал. Оскільки конструкцією передбачено виконання рухомих і нерухомих ножів секторальними, окрім цього, нерухомі ножі нахилені під кутом, α до горизонталі, то можна стверджувати, що за рахунок такого конструктивного виконання пристрою, матеріал буде переміщуватися між зазорами в секторах і додатково інтенсивно перемішуватися. Процес подрібнювання і перемішування буде більш інтенсивним при збільшенні кількості ножів η встановлених в одній площині. Таким чином запобігається утворення злежування матеріалу і інтенсифікується процес його подрібнення. На фіг. 1- зображено загальний вид пристрою, вертикальний переріз; На фіг. 2- розріз по АА; На фіг. 3 - розріз по Б-Б. Пристрій для подрібнення полімерних матеріалів складається з вертикального циліндричного корпусу 1 із завантажувальним 2 та розвантажувальним 3 отворами. Всередині корпусу 1 по його осі встановлено вертикальний вал 4, на якому закріплені рухомі ножі, виконані у вигляді секторів 5. На внутрішній поверхні корпусу 1 встановлено секторальні пласкі нерухомі ножі 6. Пристрій працює наступним чином. Матеріал, який подрібнюється, надходить через завантажувальний отвір 2, подається в корпус 1 і заповнює його внутрішній об'єм. При обертанні вала 4 матеріал подрібнюється рухомими ножами 5 і переміщується в зазори, утворені між сусідніми секторами, що сприяє його перемішуванню. Окрім цього, матеріал, який відкидається відцентровими силами до внутрішньої стінки корпусу 1, попадає між рухомими ножами 5 і нерухомими ножами 6, додатково подрібнюється і переміщується в зазори, утворені між сусідніми нерухомими ножами 6. Вивантаження готових гранул здійснюється через розвантажувальний отвір 3. Таким чином, застосування запропонованого конструктивного виконання пристрою дозволить підвищити якість подрібнення матеріалу та суттєво підвищити його продуктивність. ФОРМУЛА ВИНАХОДУ 60 Пристрій для подрібнення полімерних матеріалів, що містить вертикальний циліндричний корпус із завантажувальним і розвантажувальним отворами, встановлений в корпусі вал з 1 UA 109233 C2 5 несучими дисками, виконаними у вигляді рухомих ножів, і закріплені на внутрішній поверхні корпусу пласкі нерухомі ножі, який відрізняється тим, що рухомі ножі встановлені по висоті вала та виконані у вигляді секторів, робоча поверхня яких розміщена під кутом β=0-20° до горизонталі, пласкі нерухомі ножі є секторальними, розміщені по висоті корпусу та встановлені над рухомими ножами під кутом =0…20° до горизонталі, причому кількість рухомих і нерухомих ножів, встановлених в одній площині, визначається як n2. 2 UA 109233 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
