Пристрій для транспортування і очистки коренебульбоплодів

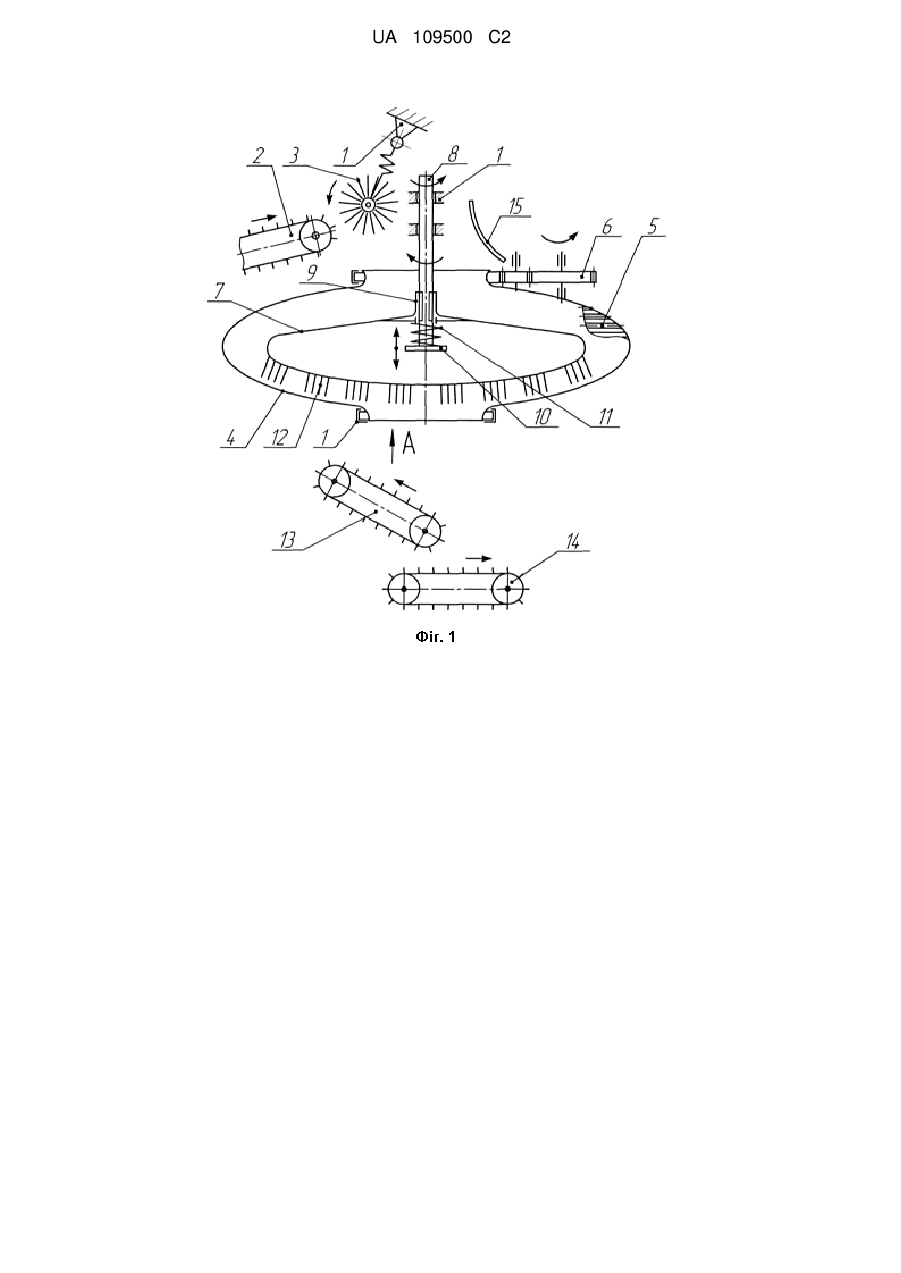

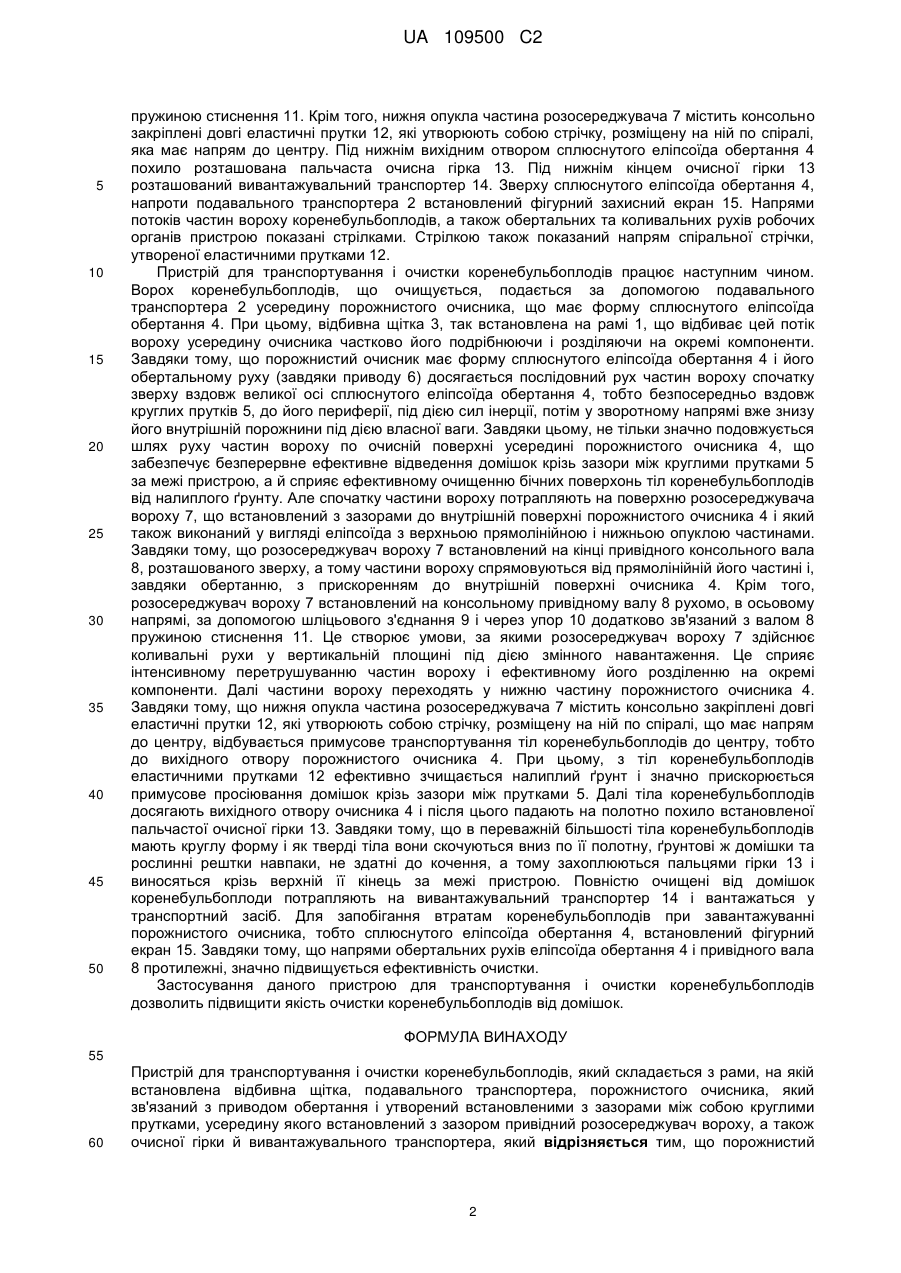

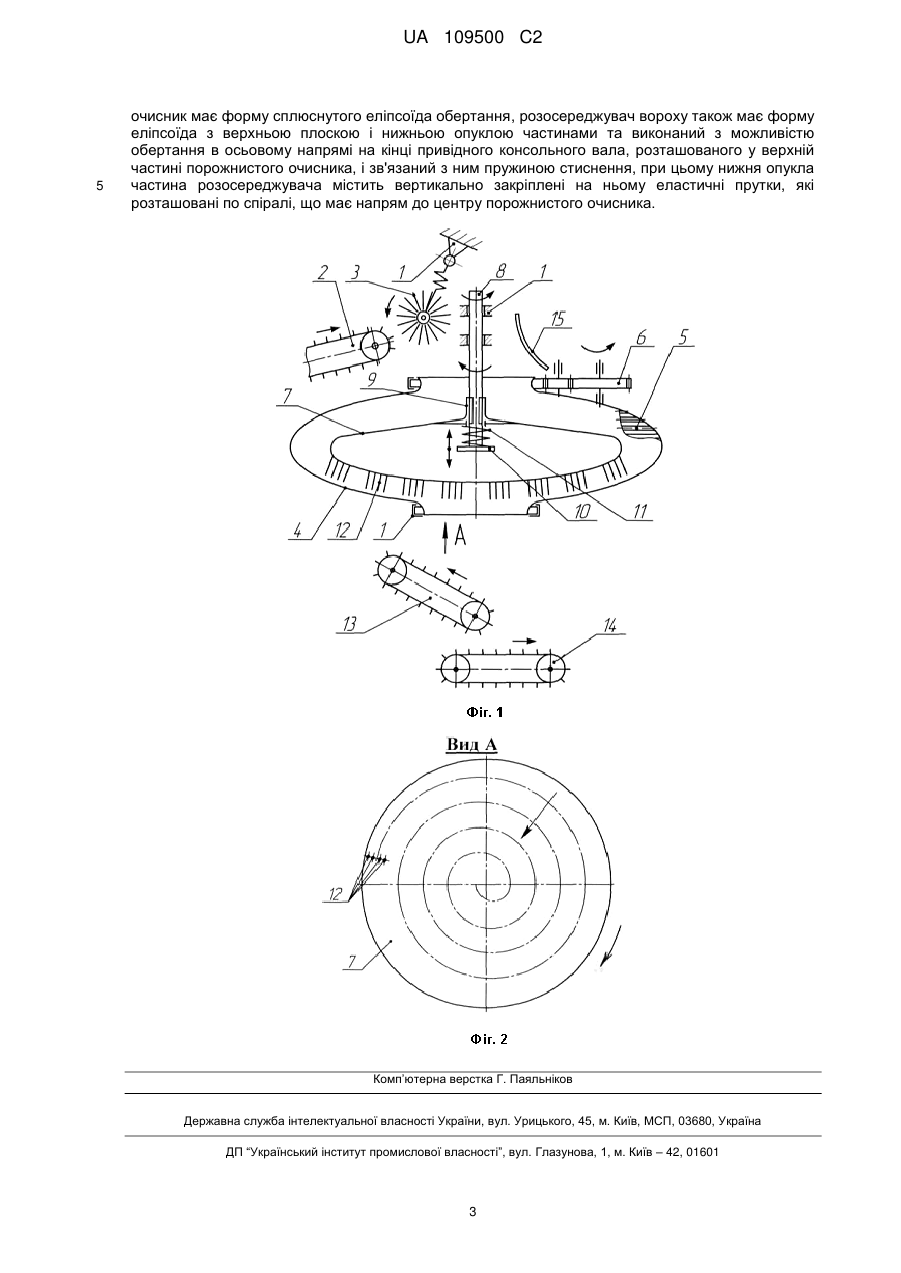

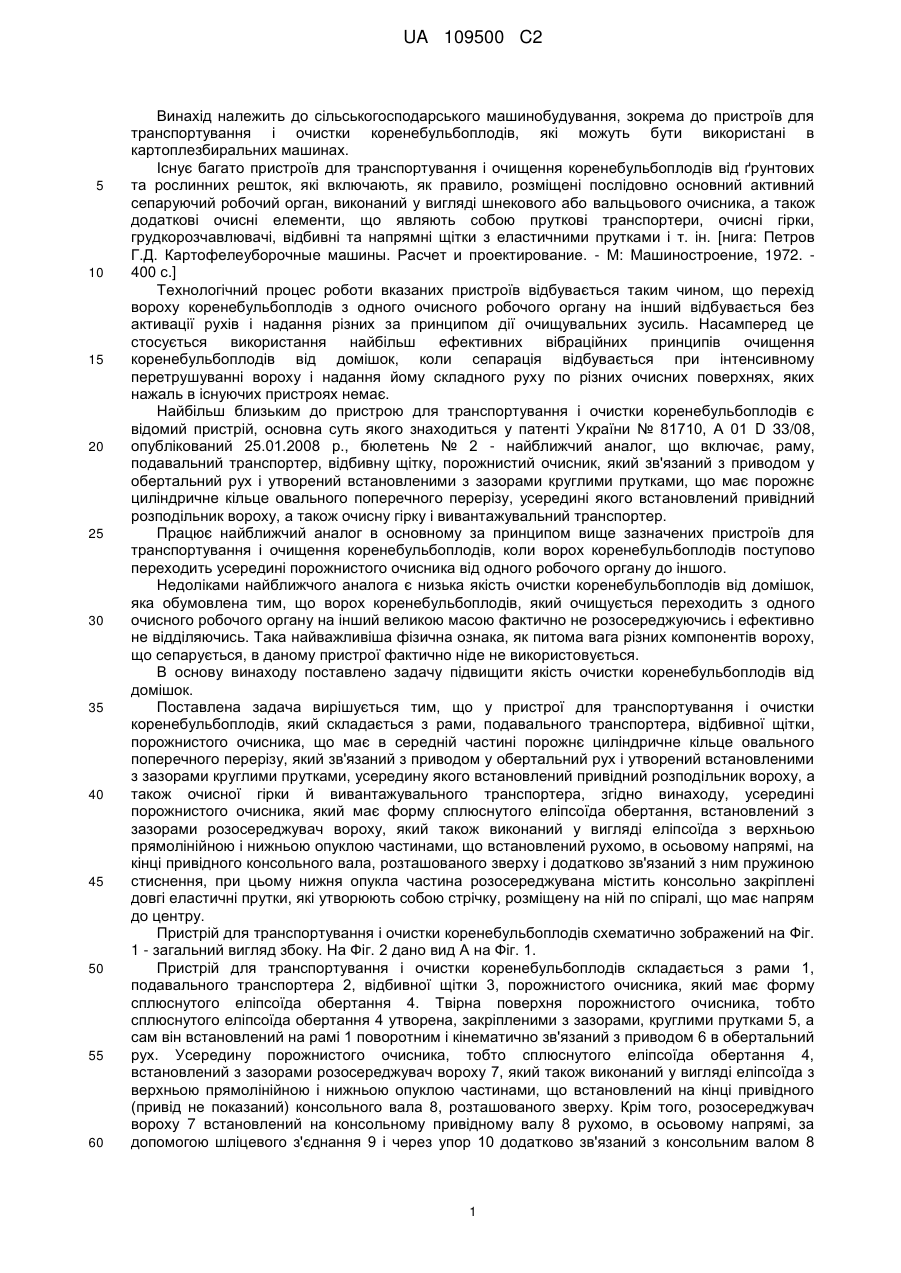

Реферат: Даний винахід стосується пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Заявлений пристрій для транспортування і очистки коренебульбоплодів складається з рами, на якій встановлена відбивна щітка, подавального транспортера, порожнистого очисника, який зв'язаний з приводом обертання і утворений встановленими з зазорами між собою круглими прутками, усередину якого встановлений з зазором привідний розосереджувач вороху, а також очисної гірки й вивантажувального транспортера. Порожнистий очисник має форму сплюснутого еліпсоїда обертання. Розосереджувач вороху також має форму еліпсоїда з верхньою плоскою і нижньою опуклою частинами та виконаний з можливістю обертання в осьовому напрямі на кінці привідного консольного вала, розташованого у верхній частині порожнистого очисника, і зв'язаний з ним пружиною стиснення, при цьому нижня опукла частина розосереджувача містить вертикально закріплені на ньому еластичні прутки, які розташовані по спіралі, що має напрям до центру порожнистого очисника. Винахід полягає у підвищенні якості очистки коренебульбоплодів від домішок. UA 109500 C2 (12) UA 109500 C2 UA 109500 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [нига: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М: Машиностроение, 1972. 400 с.] Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях, яких нажаль в існуючих пристроях немає. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться у патенті України № 81710, А 01 D 33/08, опублікований 25.01.2008 р., бюлетень № 2 - найближчий аналог, що включає, раму, подавальний транспортер, відбивну щітку, порожнистий очисник, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, що має порожнє циліндричне кільце овального поперечного перерізу, усередині якого встановлений привідний розподільник вороху, а також очисну гірку і вивантажувальний транспортер. Працює найближчий аналог в основному за принципом вище зазначених пристроїв для транспортування і очищення коренебульбоплодів, коли ворох коренебульбоплодів поступово переходить усередині порожнистого очисника від одного робочого органу до іншого. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і ефективно не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, порожнистого очисника, що має в середній частині порожнє циліндричне кільце овального поперечного перерізу, який зв'язаний з приводом у обертальний рух і утворений встановленими з зазорами круглими прутками, усередину якого встановлений привідний розподільник вороху, а також очисної гірки й вивантажувального транспортера, згідно винаходу, усередині порожнистого очисника, який має форму сплюснутого еліпсоїда обертання, встановлений з зазорами розосереджувач вороху, який також виконаний у вигляді еліпсоїда з верхньою прямолінійною і нижньою опуклою частинами, що встановлений рухомо, в осьовому напрямі, на кінці привідного консольного вала, розташованого зверху і додатково зв'язаний з ним пружиною стиснення, при цьому нижня опукла частина розосереджувана містить консольно закріплені довгі еластичні прутки, які утворюють собою стрічку, розміщену на ній по спіралі, що має напрям до центру. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 - загальний вигляд збоку. На Фіг. 2 дано вид А на Фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, порожнистого очисника, який має форму сплюснутого еліпсоїда обертання 4. Твірна поверхня порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4 утворена, закріпленими з зазорами, круглими прутками 5, а сам він встановлений на рамі 1 поворотним і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, встановлений з зазорами розосереджувач вороху 7, який також виконаний у вигляді еліпсоїда з верхньою прямолінійною і нижньою опуклою частинами, що встановлений на кінці привідного (привід не показаний) консольного вала 8, розташованого зверху. Крім того, розосереджувач вороху 7 встановлений на консольному привідному валу 8 рухомо, в осьовому напрямі, за допомогою шліцевого з'єднання 9 і через упор 10 додатково зв'язаний з консольним валом 8 1 UA 109500 C2 5 10 15 20 25 30 35 40 45 50 пружиною стиснення 11. Крім того, нижня опукла частина розосереджувача 7 містить консольно закріплені довгі еластичні прутки 12, які утворюють собою стрічку, розміщену на ній по спіралі, яка має напрям до центру. Під нижнім вихідним отвором сплюснутого еліпсоїда обертання 4 похило розташована пальчаста очисна гірка 13. Під нижнім кінцем очисної гірки 13 розташований вивантажувальний транспортер 14. Зверху сплюснутого еліпсоїда обертання 4, напроти подавального транспортера 2 встановлений фігурний захисний екран 15. Напрями потоків частин вороху коренебульбоплодів, а також обертальних та коливальних рухів робочих органів пристрою показані стрілками. Стрілкою також показаний напрям спіральної стрічки, утвореної еластичними прутками 12. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнистого очисника, що має форму сплюснутого еліпсоїда обертання 4. При цьому, відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху усередину очисника частково його подрібнюючи і розділяючи на окремі компоненти. Завдяки тому, що порожнистий очисник має форму сплюснутого еліпсоїда обертання 4 і його обертальному руху (завдяки приводу 6) досягається послідовний рух частин вороху спочатку зверху вздовж великої осі сплюснутого еліпсоїда обертання 4, тобто безпосередньо вздовж круглих прутків 5, до його периферії, під дією сил інерції, потім у зворотному напрямі вже знизу його внутрішній порожнини під дією власної ваги. Завдяки цьому, не тільки значно подовжується шлях руху частин вороху по очисній поверхні усередині порожнистого очисника 4, що забезпечує безперервне ефективне відведення домішок крізь зазори між круглими прутками 5 за межі пристрою, а й сприяє ефективному очищенню бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту. Але спочатку частини вороху потрапляють на поверхню розосереджувача вороху 7, що встановлений з зазорами до внутрішній поверхні порожнистого очисника 4 і який також виконаний у вигляді еліпсоїда з верхньою прямолінійною і нижньою опуклою частинами. Завдяки тому, що розосереджувач вороху 7 встановлений на кінці привідного консольного вала 8, розташованого зверху, а тому частини вороху спрямовуються від прямолінійній його частині і, завдяки обертанню, з прискоренням до внутрішній поверхні очисника 4. Крім того, розосереджувач вороху 7 встановлений на консольному привідному валу 8 рухомо, в осьовому напрямі, за допомогою шліцьового з'єднання 9 і через упор 10 додатково зв'язаний з валом 8 пружиною стиснення 11. Це створює умови, за якими розосереджувач вороху 7 здійснює коливальні рухи у вертикальній площині під дією змінного навантаження. Це сприяє інтенсивному перетрушуванню частин вороху і ефективному його розділенню на окремі компоненти. Далі частини вороху переходять у нижню частину порожнистого очисника 4. Завдяки тому, що нижня опукла частина розосереджувача 7 містить консольно закріплені довгі еластичні прутки 12, які утворюють собою стрічку, розміщену на ній по спіралі, що має напрям до центру, відбувається примусове транспортування тіл коренебульбоплодів до центру, тобто до вихідного отвору порожнистого очисника 4. При цьому, з тіл коренебульбоплодів еластичними прутками 12 ефективно зчищається налиплий ґрунт і значно прискорюється примусове просіювання домішок крізь зазори між прутками 5. Далі тіла коренебульбоплодів досягають вихідного отвору очисника 4 і після цього падають на полотно похило встановленої пальчастої очисної гірки 13. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла вони скочуються вниз по її полотну, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями гірки 13 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 14 і вантажаться у транспортний засіб. Для запобігання втратам коренебульбоплодів при завантажуванні порожнистого очисника, тобто сплюснутого еліпсоїда обертання 4, встановлений фігурний екран 15. Завдяки тому, що напрями обертальних рухів еліпсоїда обертання 4 і привідного вала 8 протилежні, значно підвищується ефективність очистки. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, на якій встановлена відбивна щітка, подавального транспортера, порожнистого очисника, який зв'язаний з приводом обертання і утворений встановленими з зазорами між собою круглими прутками, усередину якого встановлений з зазором привідний розосереджувач вороху, а також очисної гірки й вивантажувального транспортера, який відрізняється тим, що порожнистий 2 UA 109500 C2 5 очисник має форму сплюснутого еліпсоїда обертання, розосереджувач вороху також має форму еліпсоїда з верхньою плоскою і нижньою опуклою частинами та виконаний з можливістю обертання в осьовому напрямі на кінці привідного консольного вала, розташованого у верхній частині порожнистого очисника, і зв'язаний з ним пружиною стиснення, при цьому нижня опукла частина розосереджувача містить вертикально закріплені на ньому еластичні прутки, які розташовані по спіралі, що має напрям до центру порожнистого очисника. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
