Пристрій для закріплення циліндричних флексографічних гільз на формотримачі

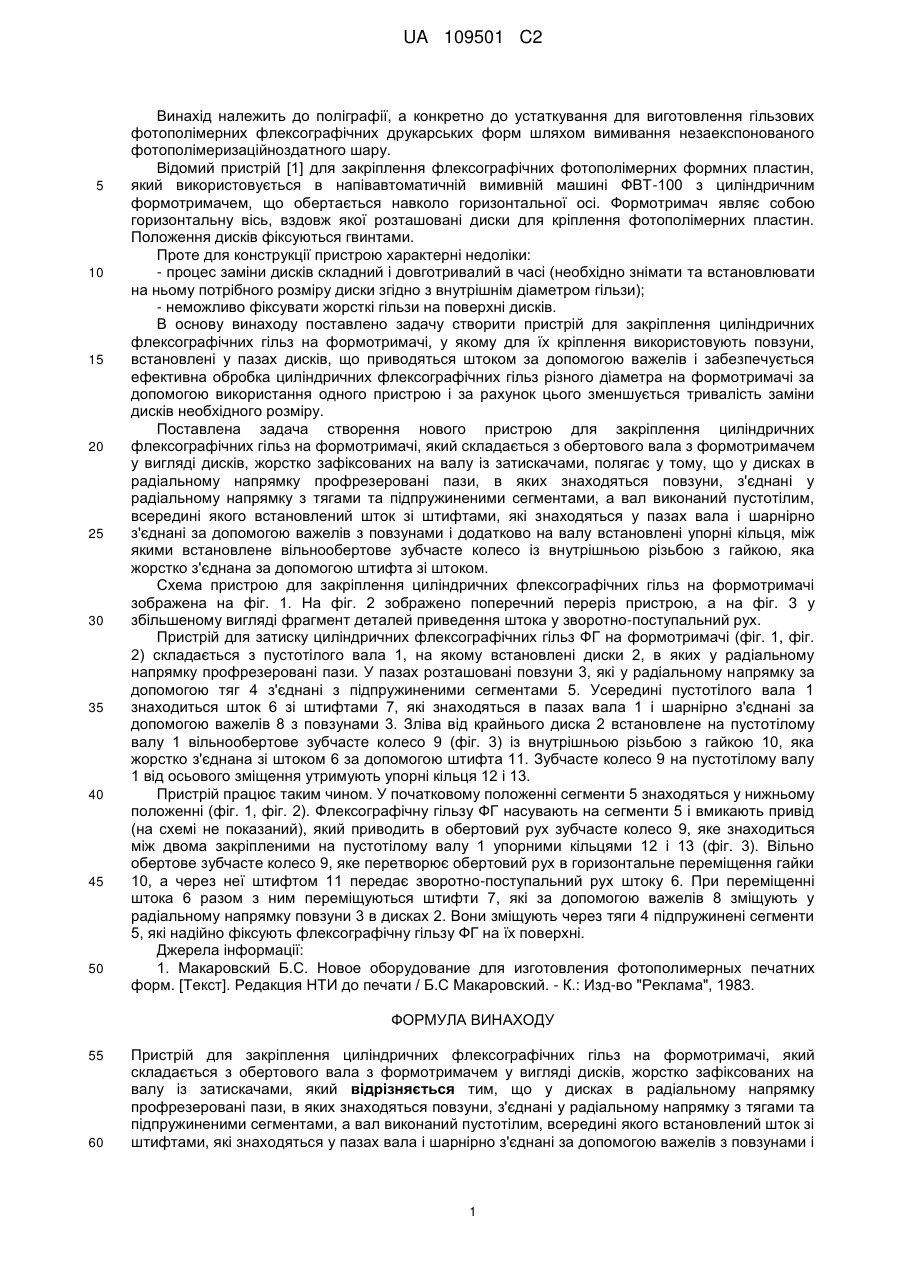

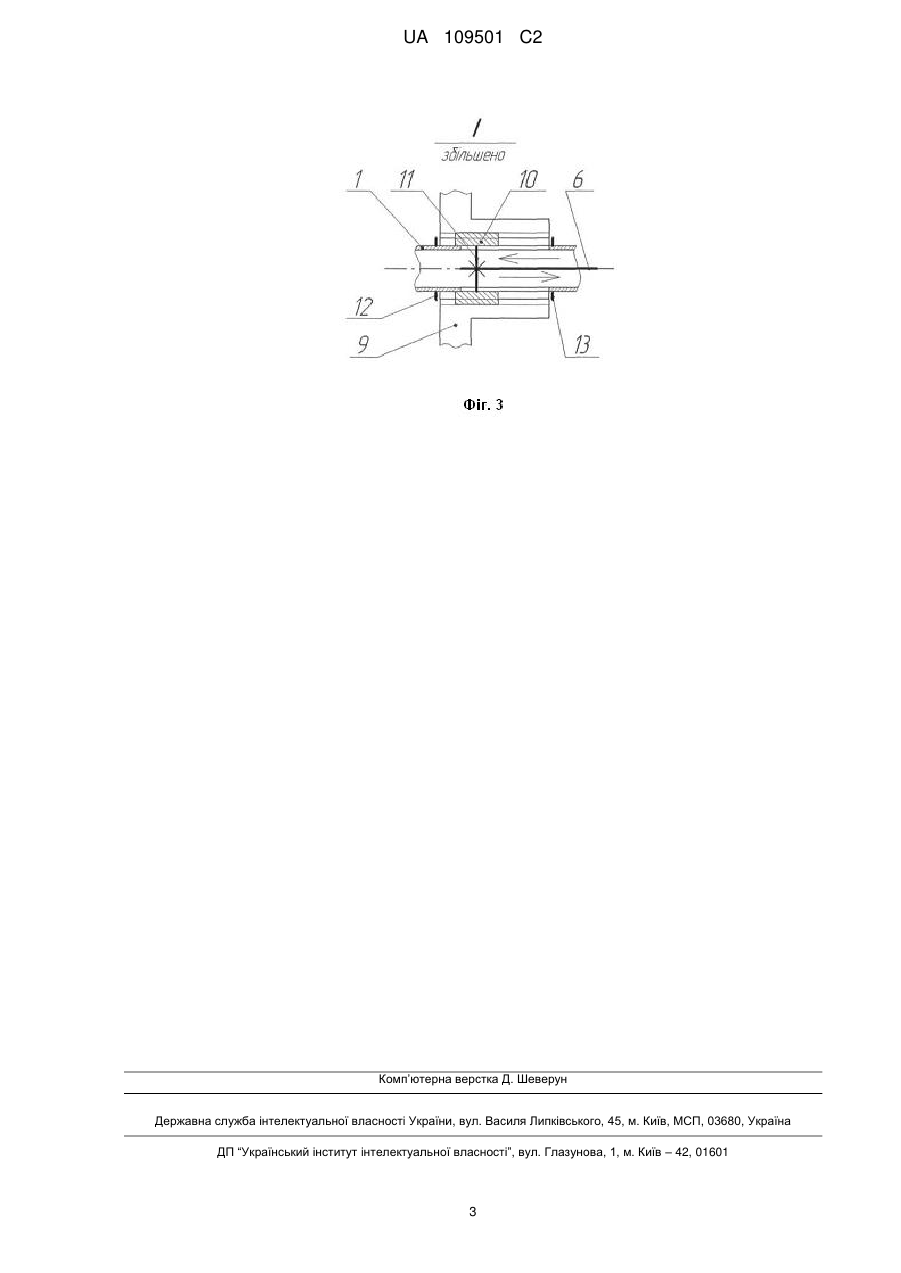

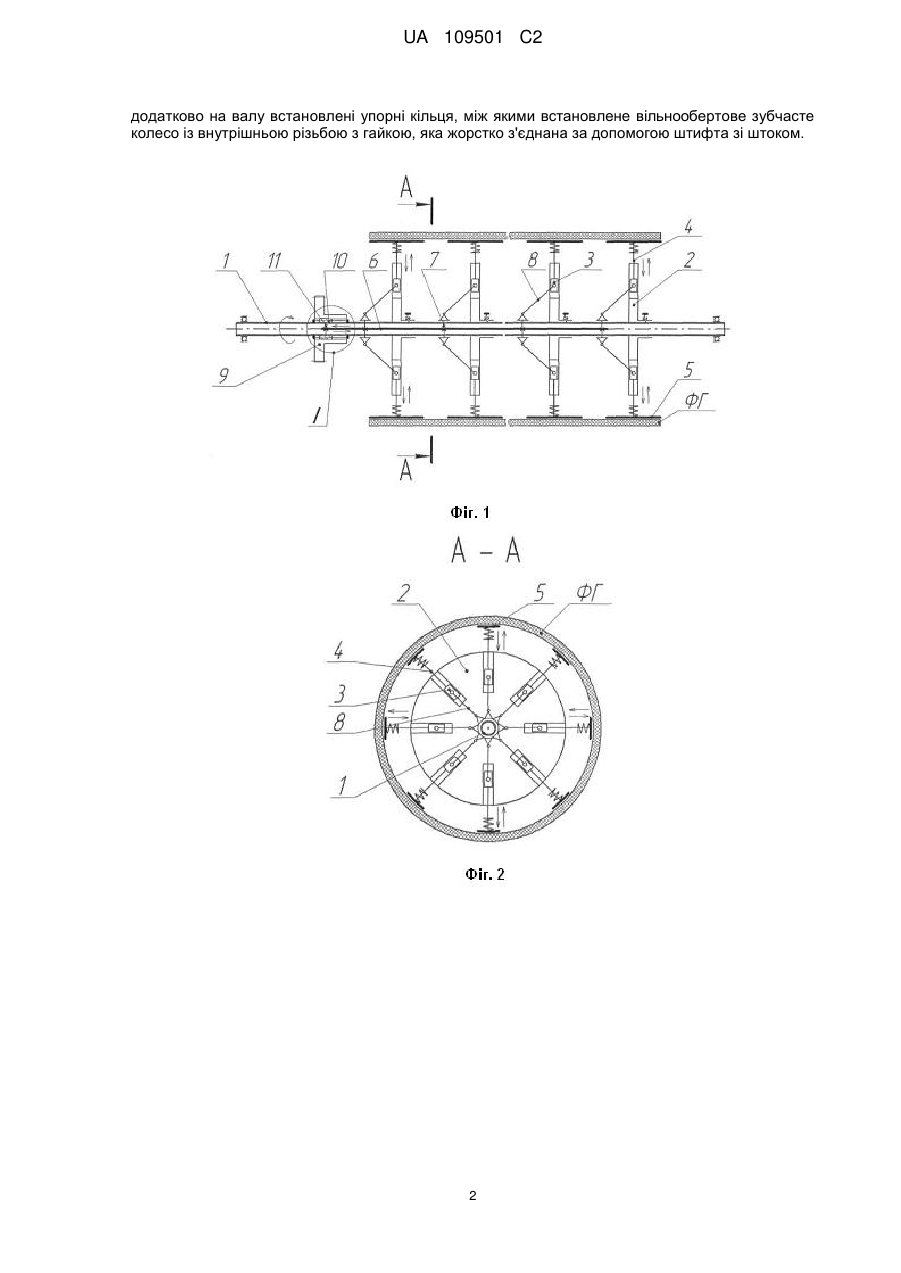

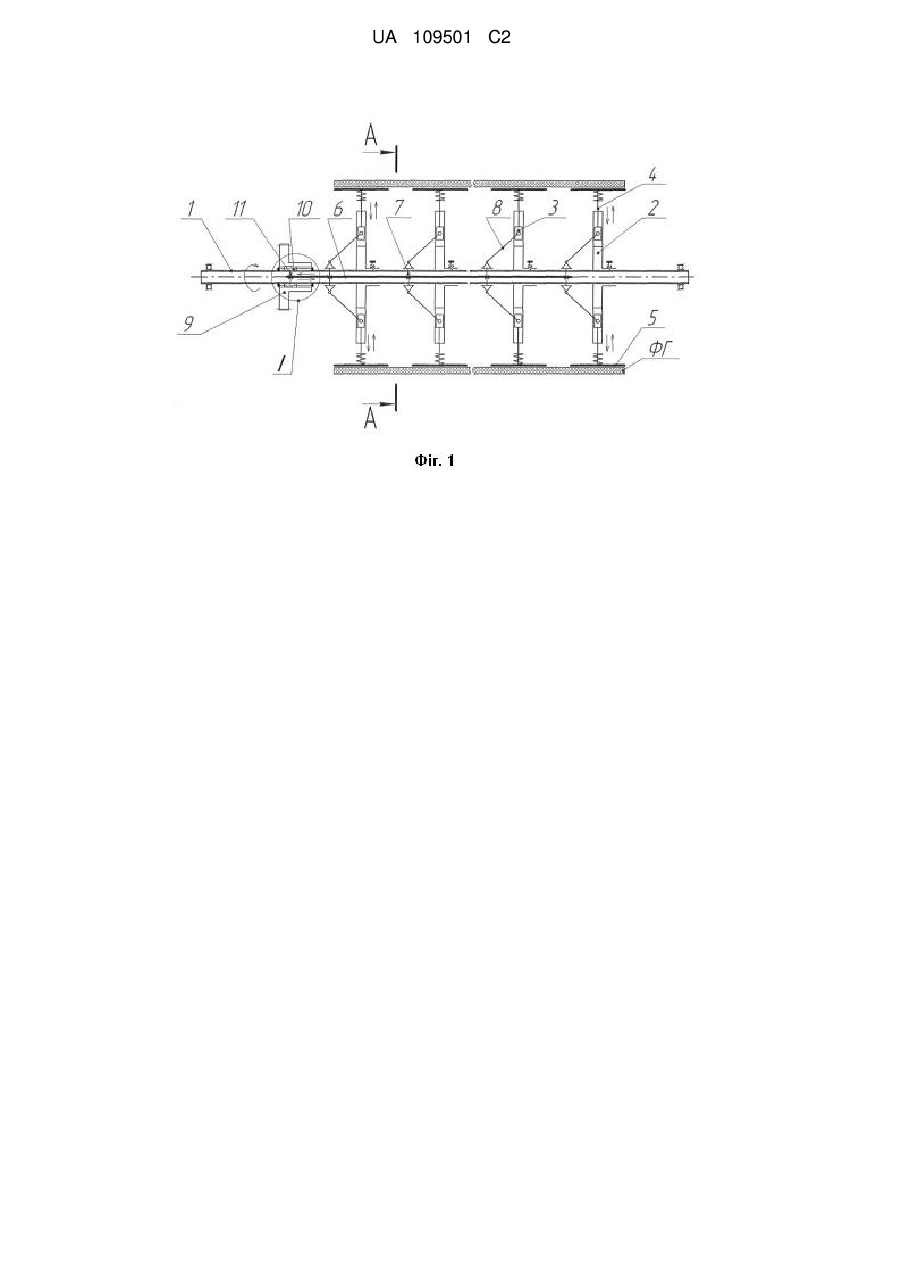

Реферат: Винахід належить до устаткування для виготовлення гільзових фотополімерних флексографічних друкарських форм вимиванням незаекспонованого фотополімеризаційноздатного шару з пробільних ділянок форми. Задача винаходу - створення пристрою для закріплення циліндричних флексографічних гільз на формотримачі. Пристрій для закріплення циліндричних флексографічних гільз на формотримачі складається з обертового вала з формотримачем у вигляді дисків, жорстко зафіксованих на валу із затискачами з радіально профрезерованими пазами, в яких знаходяться повзуни, що з'єднані у радіальному напрямку з тягами та підпружиненими сегментами. Вал виконаний пустотілим, всередині якого встановлений шток зі штифтами, які знаходяться у пазах вала і шарнірно з'єднані за допомогою важелів з повзунами і додатково на валу встановлені упорні кільця, між якими встановлене вільнообертове зубчасте колесо із внутрішньою різьбою з гайкою, яка жорстко з'єднана за допомогою штифта зі штоком. Винахід дозволяє зменшити тривалість зміни дисків необхідного розміру. UA 109501 C2 (12) UA 109501 C2 UA 109501 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до поліграфії, а конкретно до устаткування для виготовлення гільзових фотополімерних флексографічних друкарських форм шляхом вимивання незаекспонованого фотополімеризаційноздатного шару. Відомий пристрій [1] для закріплення флексографічних фотополімерних формних пластин, який використовується в напівавтоматичній вимивній машині ФВТ-100 з циліндричним формотримачем, що обертається навколо горизонтальної осі. Формотримач являє собою горизонтальну вісь, вздовж якої розташовані диски для кріплення фотополімерних пластин. Положення дисків фіксуються гвинтами. Проте для конструкції пристрою характерні недоліки: - процес заміни дисків складний і довготривалий в часі (необхідно знімати та встановлювати на ньому потрібного розміру диски згідно з внутрішнім діаметром гільзи); - неможливо фіксувати жорсткі гільзи на поверхні дисків. В основу винаходу поставлено задачу створити пристрій для закріплення циліндричних флексографічних гільз на формотримачі, у якому для їх кріплення використовують повзуни, встановлені у пазах дисків, що приводяться штоком за допомогою важелів і забезпечується ефективна обробка циліндричних флексографічних гільз різного діаметра на формотримачі за допомогою використання одного пристрою і за рахунок цього зменшується тривалість заміни дисків необхідного розміру. Поставлена задача створення нового пристрою для закріплення циліндричних флексографічних гільз на формотримачі, який складається з обертового вала з формотримачем у вигляді дисків, жорстко зафіксованих на валу із затискачами, полягає у тому, що у дисках в радіальному напрямку профрезеровані пази, в яких знаходяться повзуни, з'єднані у радіальному напрямку з тягами та підпружиненими сегментами, а вал виконаний пустотілим, всередині якого встановлений шток зі штифтами, які знаходяться у пазах вала і шарнірно з'єднані за допомогою важелів з повзунами і додатково на валу встановлені упорні кільця, між якими встановлене вільнообертове зубчасте колесо із внутрішньою різьбою з гайкою, яка жорстко з'єднана за допомогою штифта зі штоком. Схема пристрою для закріплення циліндричних флексографічних гільз на формотримачі зображена на фіг. 1. На фіг. 2 зображено поперечний переріз пристрою, а на фіг. 3 у збільшеному вигляді фрагмент деталей приведення штока у зворотно-поступальний рух. Пристрій для затиску циліндричних флексографічних гільз ФГ на формотримачі (фіг. 1, фіг. 2) складається з пустотілого вала 1, на якому встановлені диски 2, в яких у радіальному напрямку профрезеровані пази. У пазах розташовані повзуни 3, які у радіальному напрямку за допомогою тяг 4 з'єднані з підпружиненими сегментами 5. Усередині пустотілого вала 1 знаходиться шток 6 зі штифтами 7, які знаходяться в пазах вала 1 і шарнірно з'єднані за допомогою важелів 8 з повзунами 3. Зліва від крайнього диска 2 встановлене на пустотілому валу 1 вільнообертове зубчасте колесо 9 (фіг. 3) із внутрішньою різьбою з гайкою 10, яка жорстко з'єднана зі штоком 6 за допомогою штифта 11. Зубчасте колесо 9 на пустотілому валу 1 від осьового зміщення утримують упорні кільця 12 і 13. Пристрій працює таким чином. У початковому положенні сегменти 5 знаходяться у нижньому положенні (фіг. 1, фіг. 2). Флексографічну гільзу ФГ насувають на сегменти 5 і вмикають привід (на схемі не показаний), який приводить в обертовий рух зубчасте колесо 9, яке знаходиться між двома закріпленими на пустотілому валу 1 упорними кільцями 12 і 13 (фіг. 3). Вільно обертове зубчасте колесо 9, яке перетворює обертовий рух в горизонтальне переміщення гайки 10, а через неї штифтом 11 передає зворотно-поступальний рух штоку 6. При переміщенні штока 6 разом з ним переміщуються штифти 7, які за допомогою важелів 8 зміщують у радіальному напрямку повзуни 3 в дисках 2. Вони зміщують через тяги 4 підпружинені сегменти 5, які надійно фіксують флексографічну гільзу ФГ на їх поверхні. Джерела інформації: 1. Макаровский Б.С. Новое оборудование для изготовления фотополимерных печатних форм. [Текст]. Редакция НТИ до печати / Б.С Макаровский. - К.: Изд-во "Реклама", 1983. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для закріплення циліндричних флексографічних гільз на формотримачі, який складається з обертового вала з формотримачем у вигляді дисків, жорстко зафіксованих на валу із затискачами, який відрізняється тим, що у дисках в радіальному напрямку профрезеровані пази, в яких знаходяться повзуни, з'єднані у радіальному напрямку з тягами та підпружиненими сегментами, а вал виконаний пустотілим, всередині якого встановлений шток зі штифтами, які знаходяться у пазах вала і шарнірно з'єднані за допомогою важелів з повзунами і 1 UA 109501 C2 додатково на валу встановлені упорні кільця, між якими встановлене вільнообертове зубчасте колесо із внутрішньою різьбою з гайкою, яка жорстко з'єднана за допомогою штифта зі штоком. 2 UA 109501 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
