Пристрій формування скляної тари

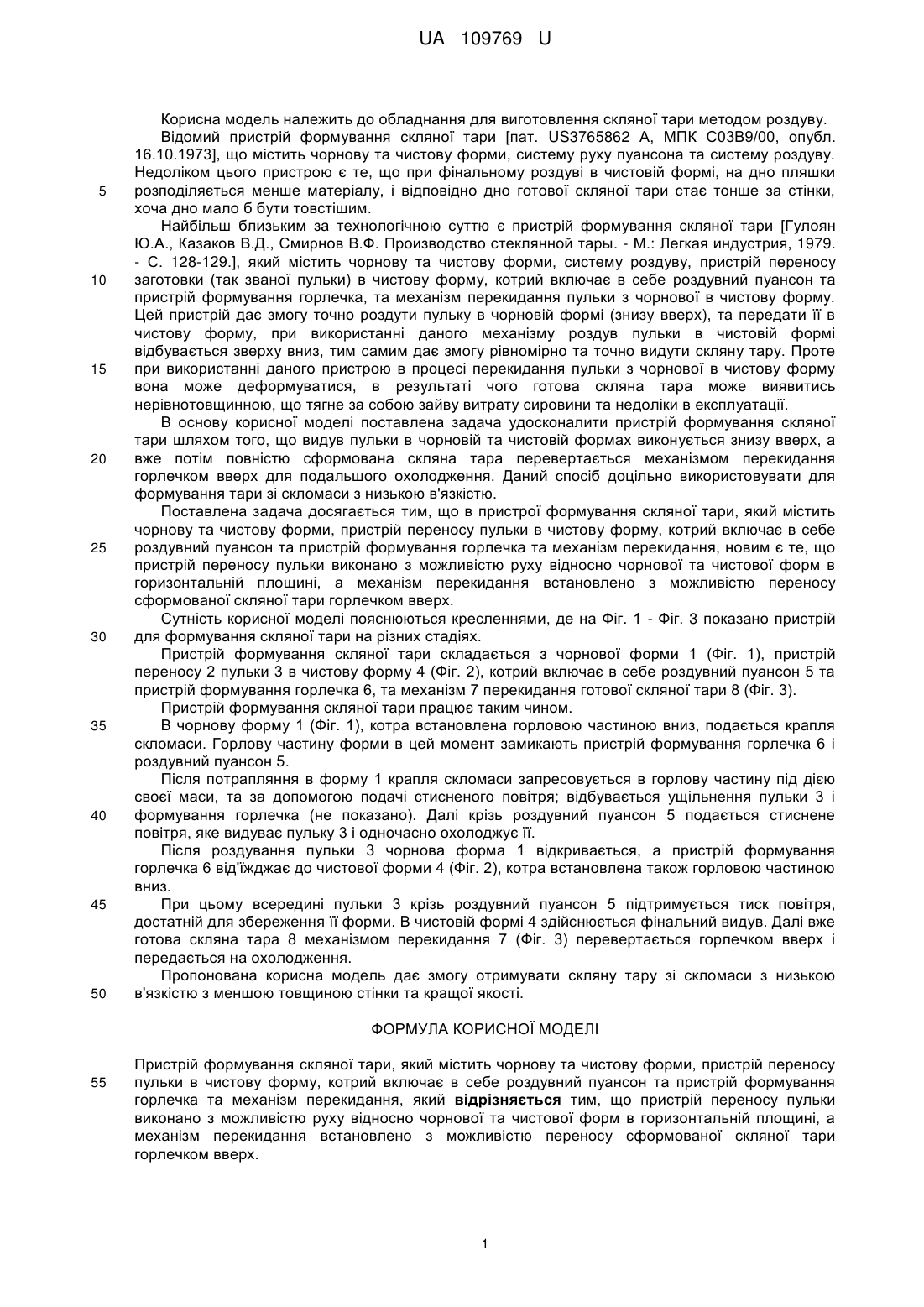

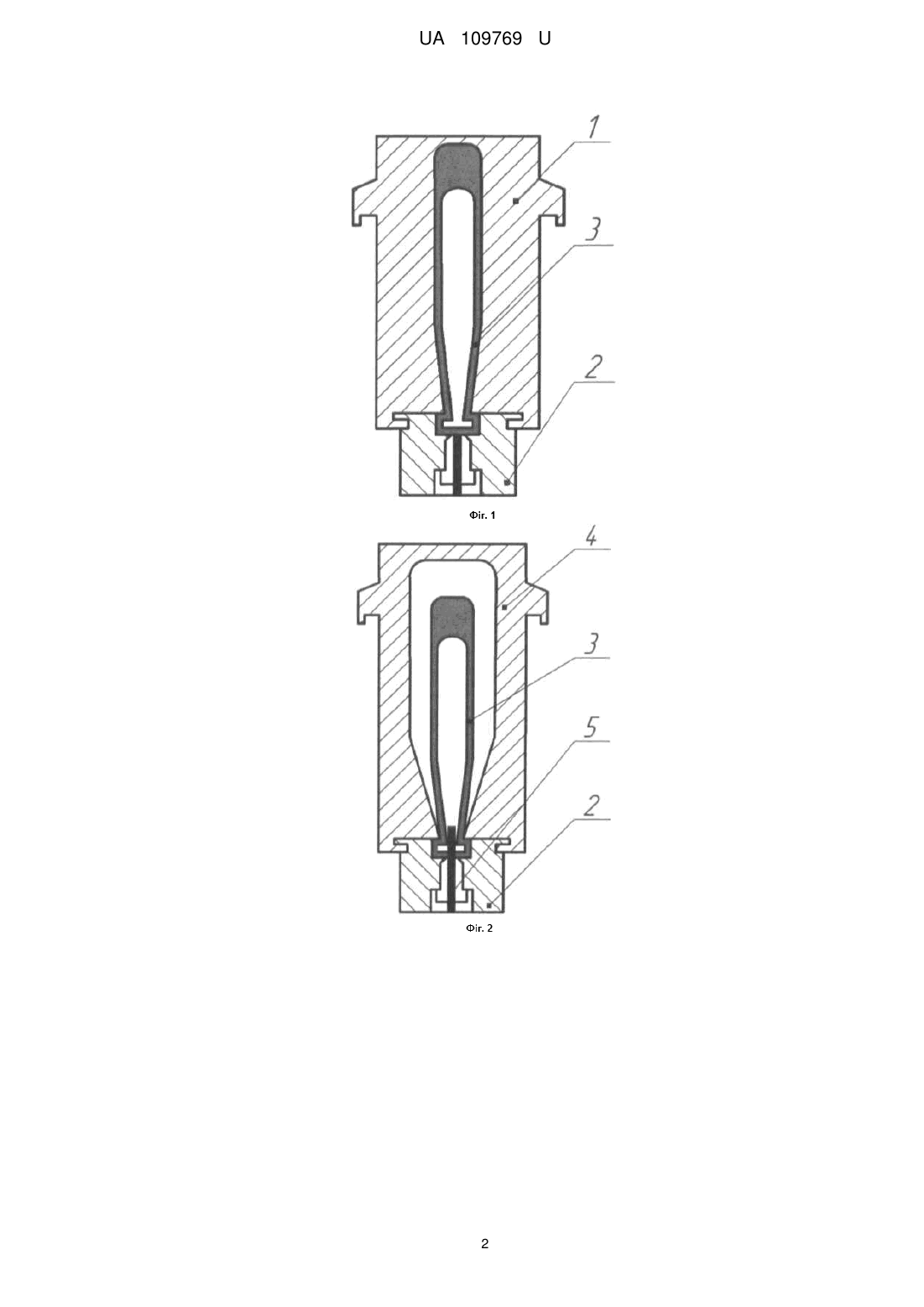

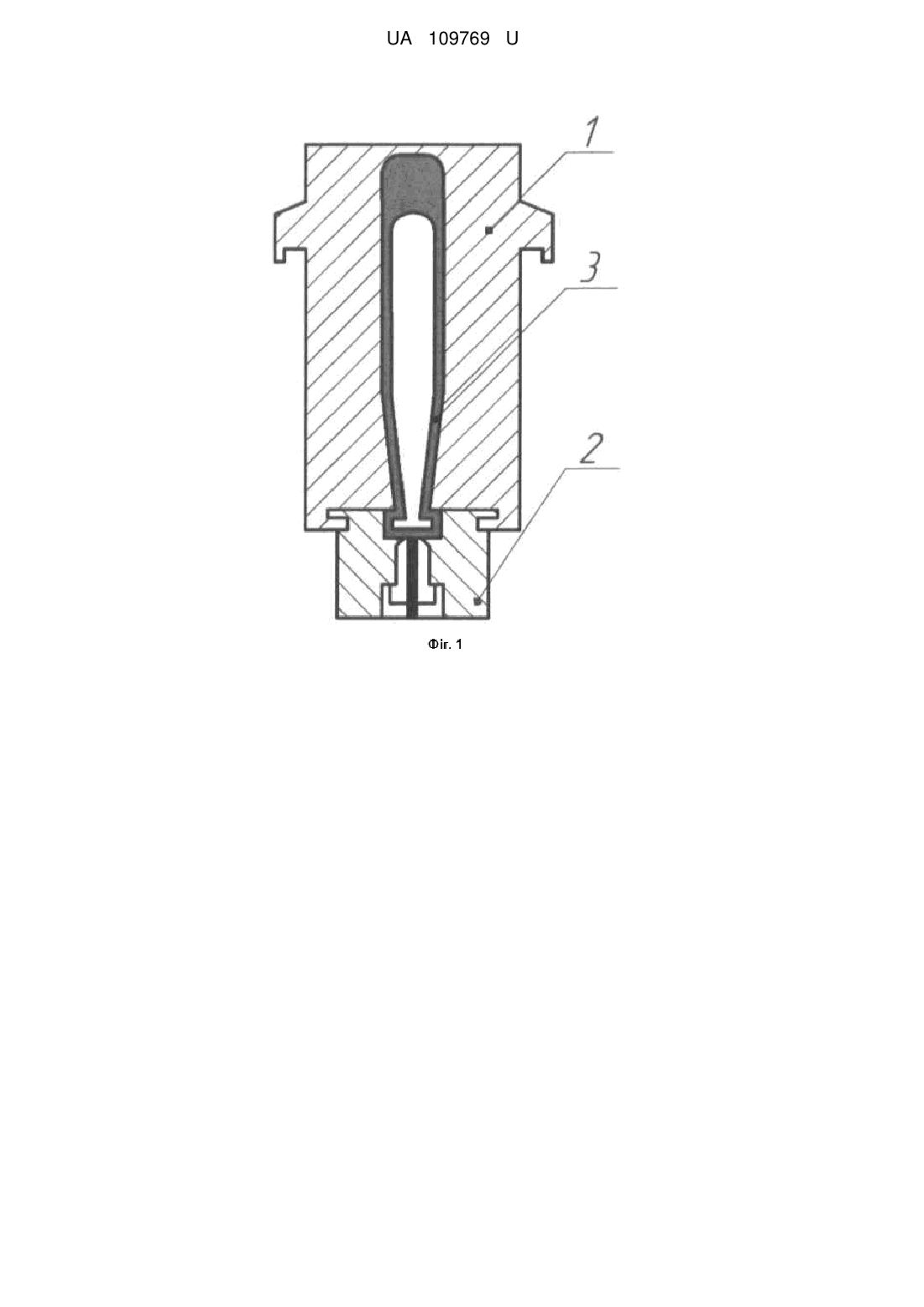

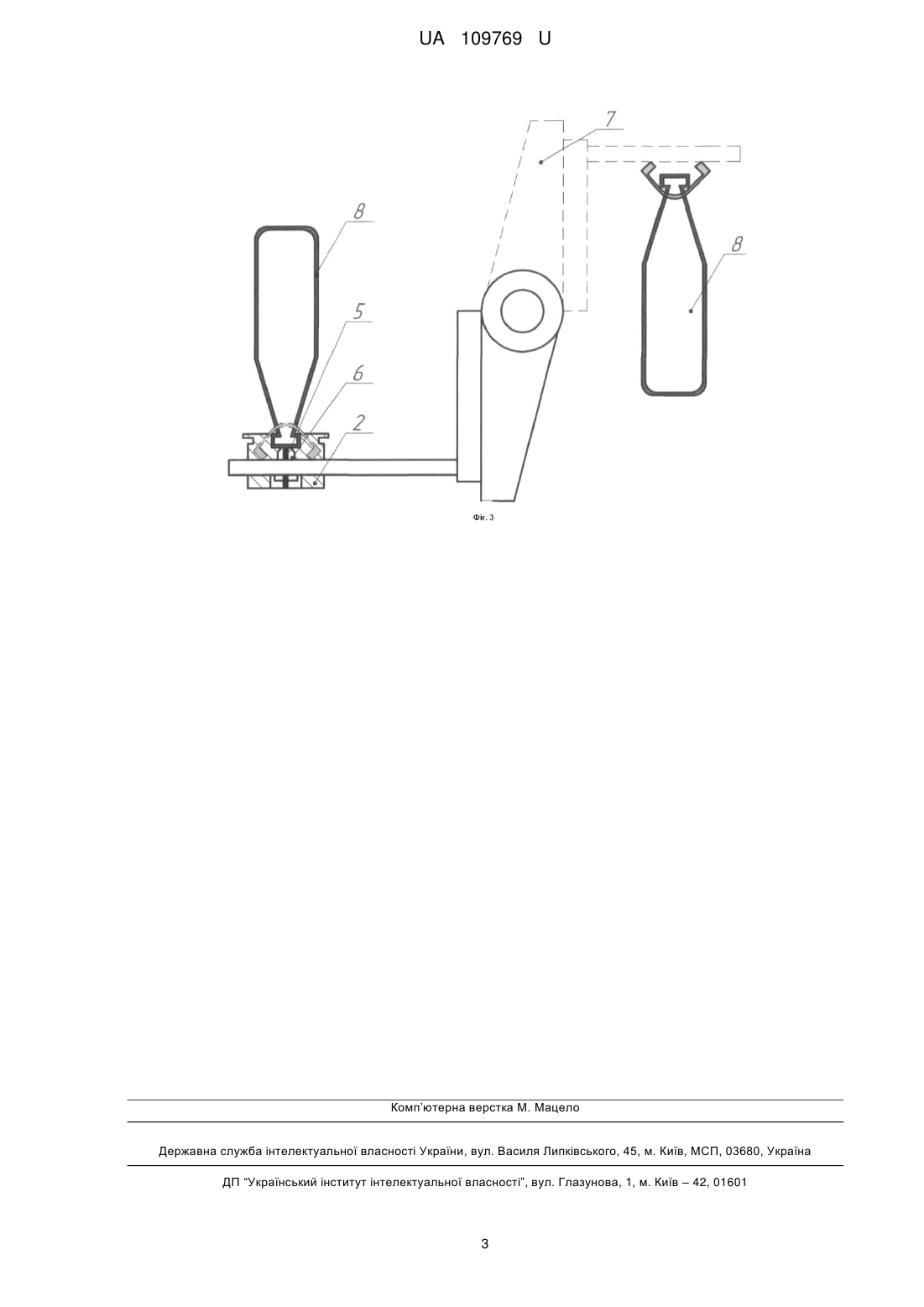

Реферат: Пристрій формування скляної тари містить чорнову та чистову форми, пристрій переносу пульки в чистову форму, котрий включає в себе роздувний пуансон та пристрій формування горлечка та механізм перекидання. Пристрій переносу пульки виконано з можливістю руху відносно чорнової та чистової форм в горизонтальній площині. Механізм перекидання встановлено з можливістю переносу сформованої скляної тари горлечком вверх. UA 109769 U (54) ПРИСТРІЙ ФОРМУВАННЯ СКЛЯНОЇ ТАРИ UA 109769 U UA 109769 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для виготовлення скляної тари методом роздуву. Відомий пристрій формування скляної тари [пат. US3765862 А, МПК С03В9/00, опубл. 16.10.1973], що містить чорнову та чистову форми, систему руху пуансона та систему роздуву. Недоліком цього пристрою є те, що при фінальному роздуві в чистовій формі, на дно пляшки розподіляється менше матеріалу, і відповідно дно готової скляної тари стає тонше за стінки, хоча дно мало б бути товстішим. Найбільш близьким за технологічною суттю є пристрій формування скляної тари [Гулоян Ю.А., Казаков В.Д., Смирнов В.Ф. Производство стеклянной тары. - М.: Легкая индустрия, 1979. - С. 128-129.], який містить чорнову та чистову форми, систему роздуву, пристрій переносу заготовки (так званої пульки) в чистову форму, котрий включає в себе роздувний пуансон та пристрій формування горлечка, та механізм перекидання пульки з чорнової в чистову форму. Цей пристрій дає змогу точно роздути пульку в чорновій формі (знизу вверх), та передати її в чистову форму, при використанні даного механізму роздув пульки в чистовій формі відбувається зверху вниз, тим самим дає змогу рівномірно та точно видути скляну тару. Проте при використанні даного пристрою в процесі перекидання пульки з чорнової в чистову форму вона може деформуватися, в результаті чого готова скляна тара може виявитись нерівнотовщинною, що тягне за собою зайву витрату сировини та недоліки в експлуатації. В основу корисної моделі поставлена задача удосконалити пристрій формування скляної тари шляхом того, що видув пульки в чорновій та чистовій формах виконується знизу вверх, а вже потім повністю сформована скляна тара перевертається механізмом перекидання горлечком вверх для подальшого охолодження. Даний спосіб доцільно використовувати для формування тари зі скломаси з низькою в'язкістю. Поставлена задача досягається тим, що в пристрої формування скляної тари, який містить чорнову та чистову форми, пристрій переносу пульки в чистову форму, котрий включає в себе роздувний пуансон та пристрій формування горлечка та механізм перекидання, новим є те, що пристрій переносу пульки виконано з можливістю руху відносно чорнової та чистової форм в горизонтальній площині, а механізм перекидання встановлено з можливістю переносу сформованої скляної тари горлечком вверх. Сутність корисної моделі пояснюються кресленнями, де на Фіг. 1 - Фіг. 3 показано пристрій для формування скляної тари на різних стадіях. Пристрій формування скляної тари складається з чорнової форми 1 (Фіг. 1), пристрій переносу 2 пульки 3 в чистову форму 4 (Фіг. 2), котрий включає в себе роздувний пуансон 5 та пристрій формування горлечка 6, та механізм 7 перекидання готової скляної тари 8 (Фіг. 3). Пристрій формування скляної тари працює таким чином. В чорнову форму 1 (Фіг. 1), котра встановлена горловою частиною вниз, подається крапля скломаси. Горлову частину форми в цей момент замикають пристрій формування горлечка 6 і роздувний пуансон 5. Після потрапляння в форму 1 крапля скломаси запресовується в горлову частину під дією своєї маси, та за допомогою подачі стисненого повітря; відбувається ущільнення пульки 3 і формування горлечка (не показано). Далі крізь роздувний пуансон 5 подається стиснене повітря, яке видуває пульку 3 і одночасно охолоджує її. Після роздування пульки 3 чорнова форма 1 відкривається, а пристрій формування горлечка 6 від'їжджає до чистової форми 4 (Фіг. 2), котра встановлена також горловою частиною вниз. При цьому всередині пульки 3 крізь роздувний пуансон 5 підтримується тиск повітря, достатній для збереження її форми. В чистовій формі 4 здійснюється фінальний видув. Далі вже готова скляна тара 8 механізмом перекидання 7 (Фіг. 3) перевертається горлечком вверх і передається на охолодження. Пропонована корисна модель дає змогу отримувати скляну тару зі скломаси з низькою в'язкістю з меншою товщиною стінки та кращої якості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій формування скляної тари, який містить чорнову та чистову форми, пристрій переносу пульки в чистову форму, котрий включає в себе роздувний пуансон та пристрій формування горлечка та механізм перекидання, який відрізняється тим, що пристрій переносу пульки виконано з можливістю руху відносно чорнової та чистової форм в горизонтальній площині, а механізм перекидання встановлено з можливістю переносу сформованої скляної тари горлечком вверх. 1 UA 109769 U 2 UA 109769 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
