Пристрій для оброблення інформації з обмеженим доступом

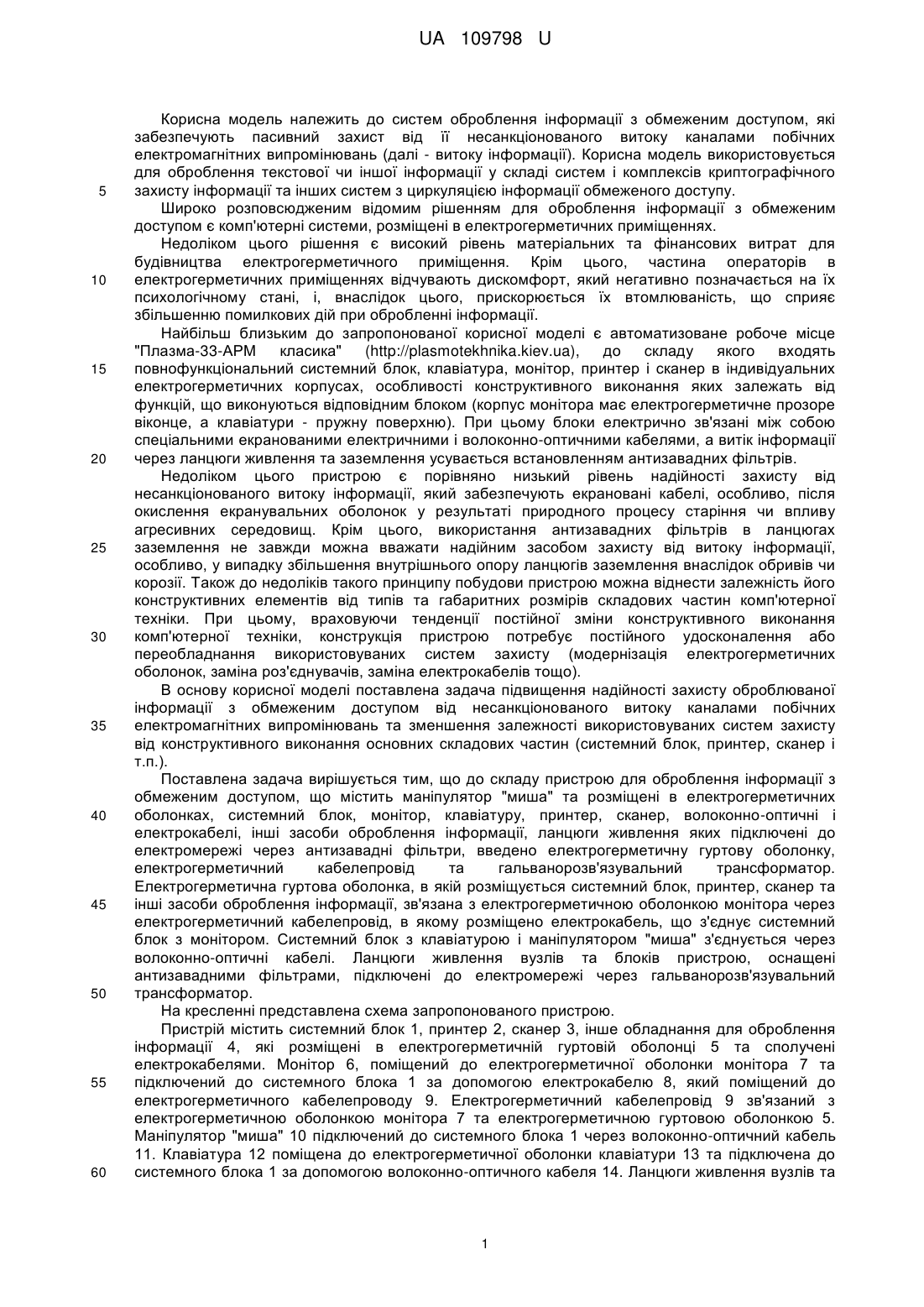

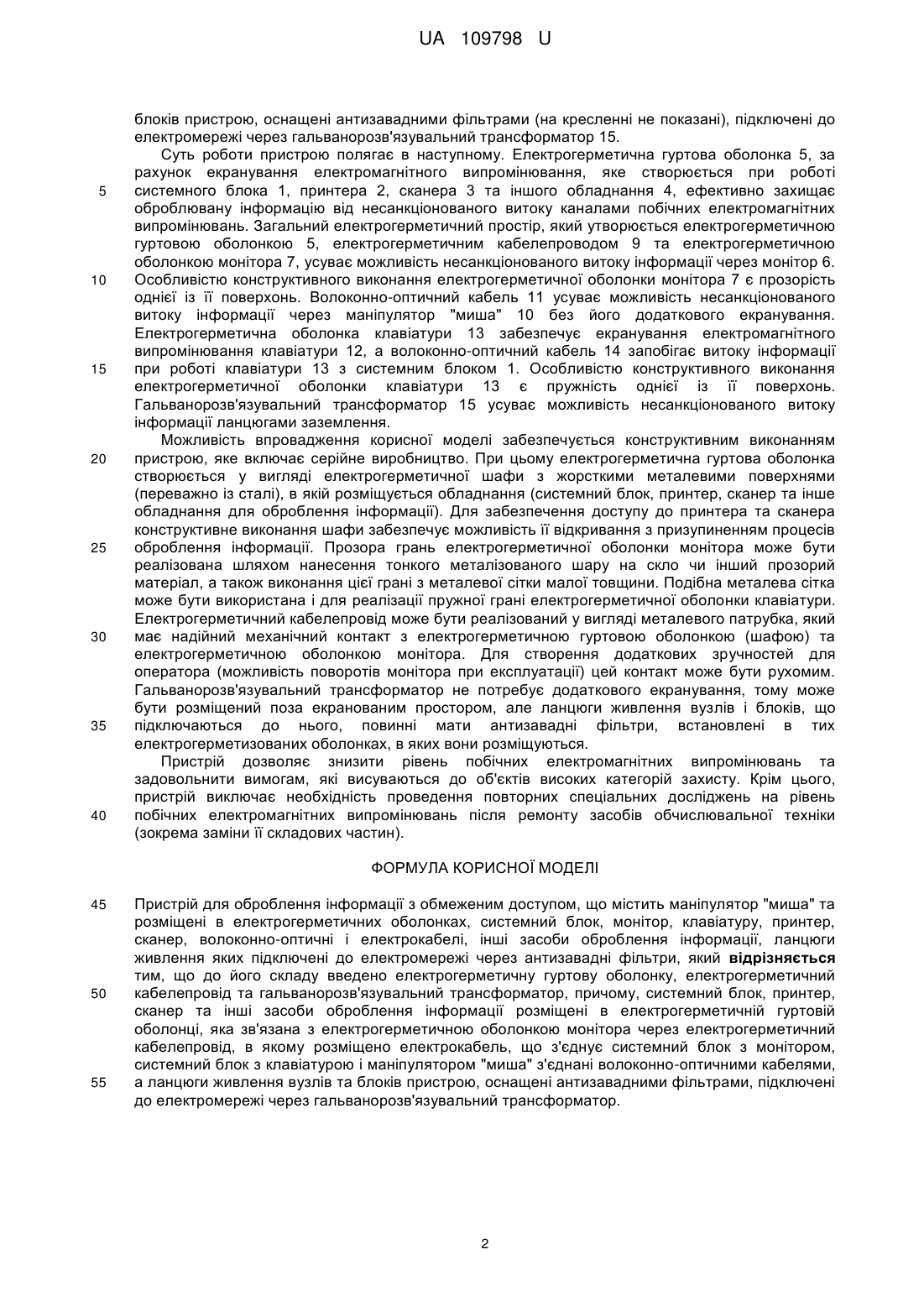

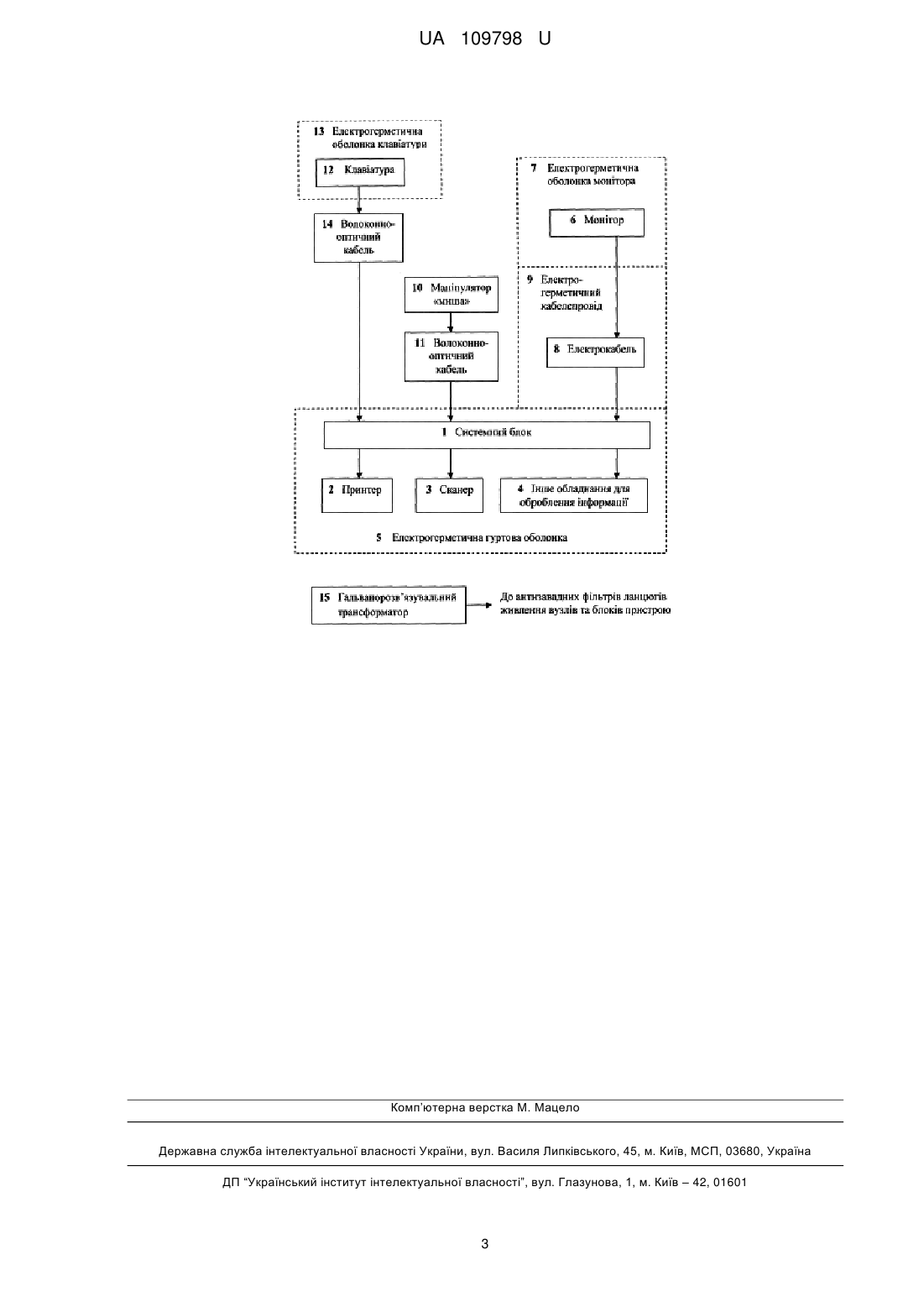

Реферат: Пристрій для оброблення інформації з обмеженим доступом містить маніпулятор "миша" та розміщені в електрогерметичних оболонках, системний блок, монітор, клавіатуру, принтер, сканер, волоконно-оптичні і електрокабелі, інші засоби оброблення інформації, ланцюги живлення яких підключені до електромережі через антизавадні фільтри. До його складу введено електрогерметичну гуртову оболонку, електрогерметичний кабелепровід та гальванорозв'язувальний трансформатор. Системний блок, принтер, сканер та інші засоби оброблення інформації розміщені в електрогерметичній гуртовій оболонці, яка зв'язана з електрогерметичною оболонкою монітора через електрогерметичний кабелепровід, в якому розміщено електрокабель, що з'єднує системний блок з монітором. Системний блок з клавіатурою і маніпулятором "миша" з'єднані волоконно-оптичними кабелями. Ланцюги живлення вузлів та блоків пристрою, оснащені антизавадними фільтрами, підключені до електромережі через гальванорозв'язувальний трансформатор. UA 109798 U (54) ПРИСТРІЙ ДЛЯ ОБРОБЛЕННЯ ІНФОРМАЦІЇ З ОБМЕЖЕНИМ ДОСТУПОМ UA 109798 U UA 109798 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем оброблення інформації з обмеженим доступом, які забезпечують пасивний захист від її несанкціонованого витоку каналами побічних електромагнітних випромінювань (далі - витоку інформації). Корисна модель використовується для оброблення текстової чи іншої інформації у складі систем і комплексів криптографічного захисту інформації та інших систем з циркуляцією інформації обмеженого доступу. Широко розповсюдженим відомим рішенням для оброблення інформації з обмеженим доступом є комп'ютерні системи, розміщені в електрогерметичних приміщеннях. Недоліком цього рішення є високий рівень матеріальних та фінансових витрат для будівництва електрогерметичного приміщення. Крім цього, частина операторів в електрогерметичних приміщеннях відчувають дискомфорт, який негативно позначається на їх психологічному стані, і, внаслідок цього, прискорюється їх втомлюваність, що сприяє збільшенню помилкових дій при обробленні інформації. Найбільш близьким до запропонованої корисної моделі є автоматизоване робоче місце "Плазма-33-АРМ класика" (http://plasmotekhnika.kiev.ua), до складу якого входять повнофункціональний системний блок, клавіатура, монітор, принтер і сканер в індивідуальних електрогерметичних корпусах, особливості конструктивного виконання яких залежать від функцій, що виконуються відповідним блоком (корпус монітора має електрогерметичне прозоре віконце, а клавіатури - пружну поверхню). При цьому блоки електрично зв'язані між собою спеціальними екранованими електричними і волоконно-оптичними кабелями, а витік інформації через ланцюги живлення та заземлення усувається встановленням антизавадних фільтрів. Недоліком цього пристрою є порівняно низький рівень надійності захисту від несанкціонованого витоку інформації, який забезпечують екрановані кабелі, особливо, після окислення екранувальних оболонок у результаті природного процесу старіння чи впливу агресивних середовищ. Крім цього, використання антизавадних фільтрів в ланцюгах заземлення не завжди можна вважати надійним засобом захисту від витоку інформації, особливо, у випадку збільшення внутрішнього опору ланцюгів заземлення внаслідок обривів чи корозії. Також до недоліків такого принципу побудови пристрою можна віднести залежність його конструктивних елементів від типів та габаритних розмірів складових частин комп'ютерної техніки. При цьому, враховуючи тенденції постійної зміни конструктивного виконання комп'ютерної техніки, конструкція пристрою потребує постійного удосконалення або переобладнання використовуваних систем захисту (модернізація електрогерметичних оболонок, заміна роз'єднувачів, заміна електрокабелів тощо). В основу корисної моделі поставлена задача підвищення надійності захисту оброблюваної інформації з обмеженим доступом від несанкціонованого витоку каналами побічних електромагнітних випромінювань та зменшення залежності використовуваних систем захисту від конструктивного виконання основних складових частин (системний блок, принтер, сканер і т.п.). Поставлена задача вирішується тим, що до складу пристрою для оброблення інформації з обмеженим доступом, що містить маніпулятор "миша" та розміщені в електрогерметичних оболонках, системний блок, монітор, клавіатуру, принтер, сканер, волоконно-оптичні і електрокабелі, інші засоби оброблення інформації, ланцюги живлення яких підключені до електромережі через антизавадні фільтри, введено електрогерметичну гуртову оболонку, електрогерметичний кабелепровід та гальванорозв'язувальний трансформатор. Електрогерметична гуртова оболонка, в якій розміщується системний блок, принтер, сканер та інші засоби оброблення інформації, зв'язана з електрогерметичною оболонкою монітора через електрогерметичний кабелепровід, в якому розміщено електрокабель, що з'єднує системний блок з монітором. Системний блок з клавіатурою і маніпулятором "миша" з'єднується через волоконно-оптичні кабелі. Ланцюги живлення вузлів та блоків пристрою, оснащені антизавадними фільтрами, підключені до електромережі через гальванорозв'язувальний трансформатор. На кресленні представлена схема запропонованого пристрою. Пристрій містить системний блок 1, принтер 2, сканер 3, інше обладнання для оброблення інформації 4, які розміщені в електрогерметичній гуртовій оболонці 5 та сполучені електрокабелями. Монітор 6, поміщений до електрогерметичної оболонки монітора 7 та підключений до системного блока 1 за допомогою електрокабелю 8, який поміщений до електрогерметичного кабелепроводу 9. Електрогерметичний кабелепровід 9 зв'язаний з електрогерметичною оболонкою монітора 7 та електрогерметичною гуртовою оболонкою 5. Маніпулятор "миша" 10 підключений до системного блока 1 через волоконно-оптичний кабель 11. Клавіатура 12 поміщена до електрогерметичної оболонки клавіатури 13 та підключена до системного блока 1 за допомогою волоконно-оптичного кабеля 14. Ланцюги живлення вузлів та 1 UA 109798 U 5 10 15 20 25 30 35 40 блоків пристрою, оснащені антизавадними фільтрами (на кресленні не показані), підключені до електромережі через гальванорозв'язувальний трансформатор 15. Суть роботи пристрою полягає в наступному. Електрогерметична гуртова оболонка 5, за рахунок екранування електромагнітного випромінювання, яке створюється при роботі системного блока 1, принтера 2, сканера 3 та іншого обладнання 4, ефективно захищає оброблювану інформацію від несанкціонованого витоку каналами побічних електромагнітних випромінювань. Загальний електрогерметичний простір, який утворюється електрогерметичною гуртовою оболонкою 5, електрогерметичним кабелепроводом 9 та електрогерметичною оболонкою монітора 7, усуває можливість несанкціонованого витоку інформації через монітор 6. Особливістю конструктивного виконання електрогерметичної оболонки монітора 7 є прозорість однієї із її поверхонь. Волоконно-оптичний кабель 11 усуває можливість несанкціонованого витоку інформації через маніпулятор "миша" 10 без його додаткового екранування. Електрогерметична оболонка клавіатури 13 забезпечує екранування електромагнітного випромінювання клавіатури 12, а волоконно-оптичний кабель 14 запобігає витоку інформації при роботі клавіатури 13 з системним блоком 1. Особливістю конструктивного виконання електрогерметичної оболонки клавіатури 13 є пружність однієї із її поверхонь. Гальванорозв'язувальний трансформатор 15 усуває можливість несанкціонованого витоку інформації ланцюгами заземлення. Можливість впровадження корисної моделі забезпечується конструктивним виконанням пристрою, яке включає серійне виробництво. При цьому електрогерметична гуртова оболонка створюється у вигляді електрогерметичної шафи з жорсткими металевими поверхнями (переважно із сталі), в якій розміщується обладнання (системний блок, принтер, сканер та інше обладнання для оброблення інформації). Для забезпечення доступу до принтера та сканера конструктивне виконання шафи забезпечує можливість її відкривання з призупиненням процесів оброблення інформації. Прозора грань електрогерметичної оболонки монітора може бути реалізована шляхом нанесення тонкого металізованого шару на скло чи інший прозорий матеріал, а також виконання цієї грані з металевої сітки малої товщини. Подібна металева сітка може бути використана і для реалізації пружної грані електрогерметичної оболонки клавіатури. Електрогерметичний кабелепровід може бути реалізований у вигляді металевого патрубка, який має надійний механічний контакт з електрогерметичною гуртовою оболонкою (шафою) та електрогерметичною оболонкою монітора. Для створення додаткових зручностей для оператора (можливість поворотів монітора при експлуатації) цей контакт може бути рухомим. Гальванорозв'язувальний трансформатор не потребує додаткового екранування, тому може бути розміщений поза екранованим простором, але ланцюги живлення вузлів і блоків, що підключаються до нього, повинні мати антизавадні фільтри, встановлені в тих електрогерметизованих оболонках, в яких вони розміщуються. Пристрій дозволяє знизити рівень побічних електромагнітних випромінювань та задовольнити вимогам, які висуваються до об'єктів високих категорій захисту. Крім цього, пристрій виключає необхідність проведення повторних спеціальних досліджень на рівень побічних електромагнітних випромінювань після ремонту засобів обчислювальної техніки (зокрема заміни її складових частин). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Пристрій для оброблення інформації з обмеженим доступом, що містить маніпулятор "миша" та розміщені в електрогерметичних оболонках, системний блок, монітор, клавіатуру, принтер, сканер, волоконно-оптичні і електрокабелі, інші засоби оброблення інформації, ланцюги живлення яких підключені до електромережі через антизавадні фільтри, який відрізняється тим, що до його складу введено електрогерметичну гуртову оболонку, електрогерметичний кабелепровід та гальванорозв'язувальний трансформатор, причому, системний блок, принтер, сканер та інші засоби оброблення інформації розміщені в електрогерметичній гуртовій оболонці, яка зв'язана з електрогерметичною оболонкою монітора через електрогерметичний кабелепровід, в якому розміщено електрокабель, що з'єднує системний блок з монітором, системний блок з клавіатурою і маніпулятором "миша" з'єднані волоконно-оптичними кабелями, а ланцюги живлення вузлів та блоків пристрою, оснащені антизавадними фільтрами, підключені до електромережі через гальванорозв'язувальний трансформатор. 2 UA 109798 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
