Діелектрична антена

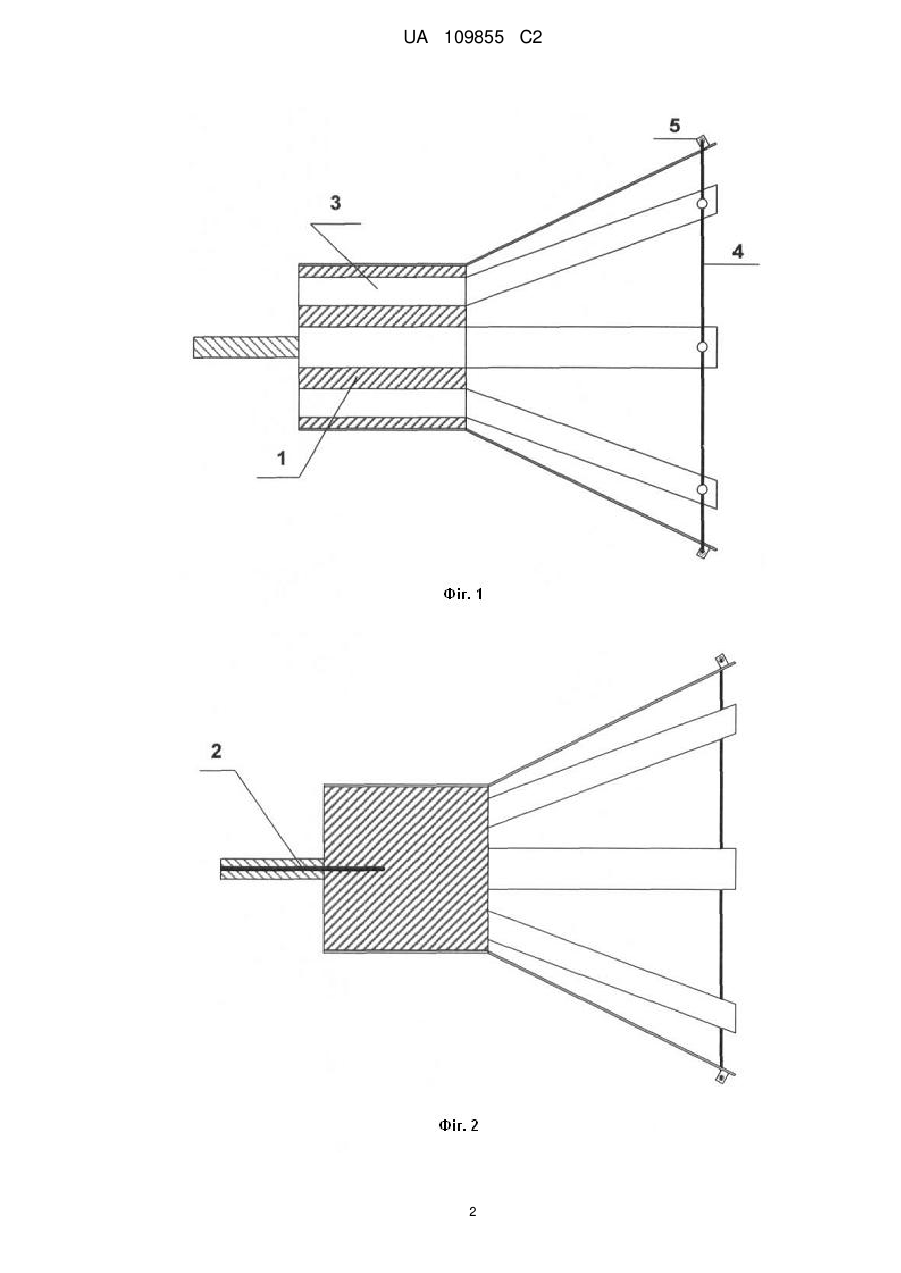

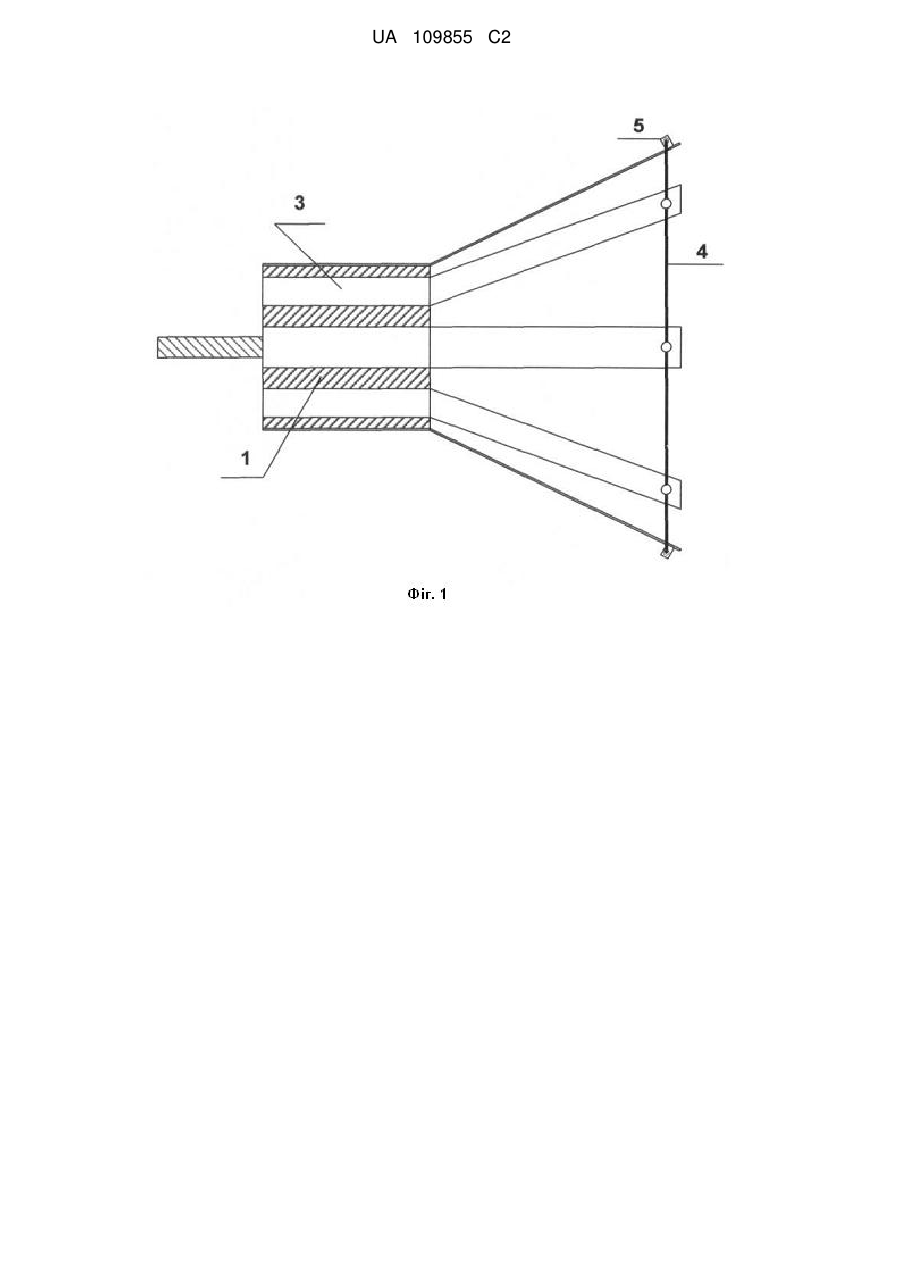

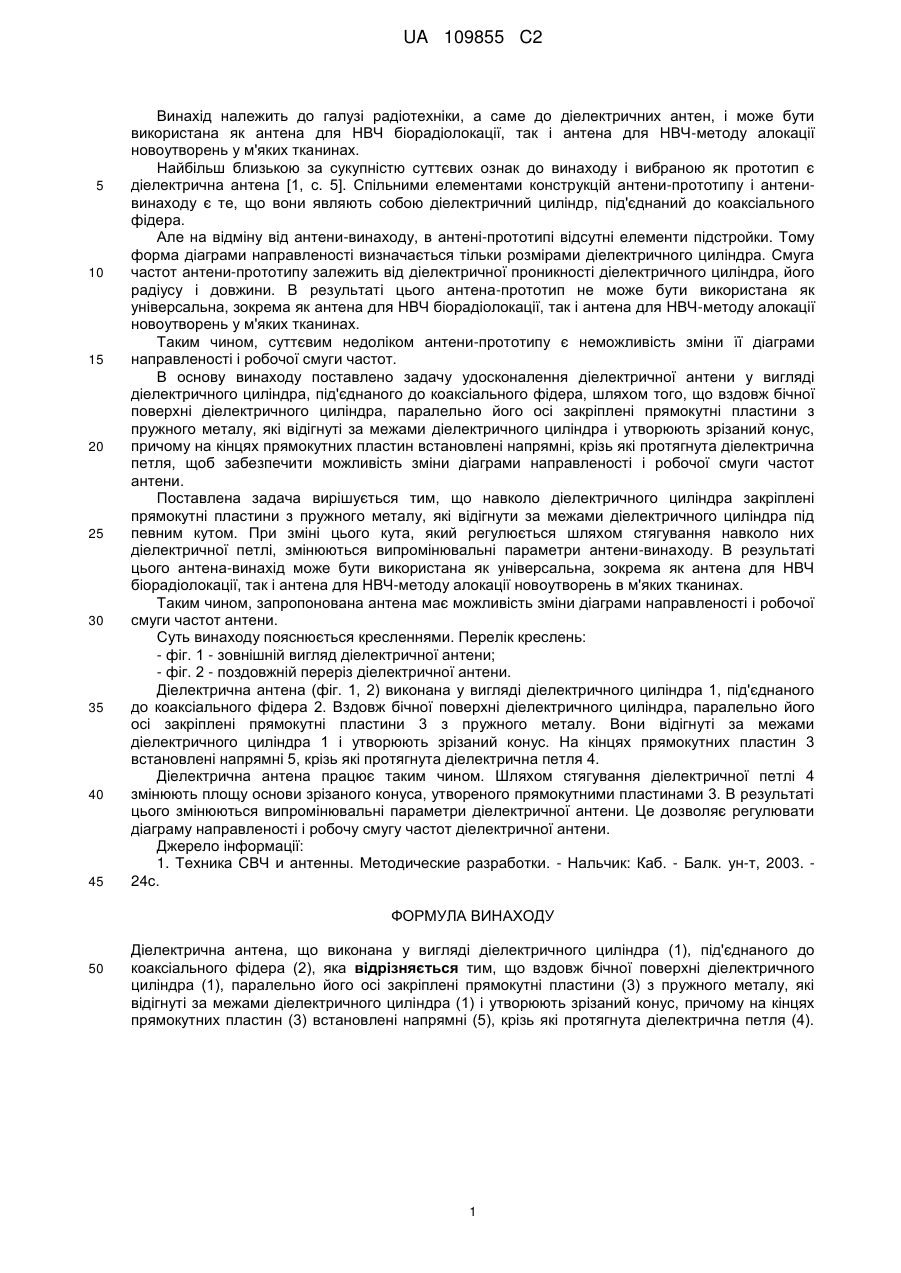

Реферат: Діелектрична антена належить до радіотехніки і може бути використана як антена для НВЧ біорадіолокації, так і антена для НВЧ-методу алокації новоутворень у м'яких тканинах. Діелектрична антена виконана у вигляді діелектричного циліндра, під'єднаного до коаксіального фідера. Вздовж бічної поверхні діелектричного циліндра, паралельно його осі закріплені прямокутні пластини з пружного металу. Прямокутні пластин відігнуті за межами діелектричного циліндра і утворюють зрізаний конус. На кінцях прямокутних пластин встановлені напрямні, крізь які протягнута діелектрична петля. Технічним результатом є можливість зміни робочої смуги частот і діаграми направленості. UA 109855 C2 (12) UA 109855 C2 UA 109855 C2 5 10 15 20 25 30 35 40 45 Винахід належить до галузі радіотехніки, а саме до діелектричних антен, і може бути використана як антена для НВЧ біорадіолокації, так і антена для НВЧ-методу алокації новоутворень у м'яких тканинах. Найбільш близькою за сукупністю суттєвих ознак до винаходу і вибраною як прототип є діелектрична антена [1, с. 5]. Спільними елементами конструкцій антени-прототипу і антенивинаходу є те, що вони являють собою діелектричний циліндр, під'єднаний до коаксіального фідера. Але на відміну від антени-винаходу, в антені-прототипі відсутні елементи підстройки. Тому форма діаграми направленості визначається тільки розмірами діелектричного циліндра. Смуга частот антени-прототипу залежить від діелектричної проникності діелектричного циліндра, його радіусу і довжини. В результаті цього антена-прототип не може бути використана як універсальна, зокрема як антена для НВЧ біорадіолокації, так і антена для НВЧ-методу алокації новоутворень у м'яких тканинах. Таким чином, суттєвим недоліком антени-прототипу є неможливість зміни її діаграми направленості і робочої смуги частот. В основу винаходу поставлено задачу удосконалення діелектричної антени у вигляді діелектричного циліндра, під'єднаного до коаксіального фідера, шляхом того, що вздовж бічної поверхні діелектричного циліндра, паралельно його осі закріплені прямокутні пластини з пружного металу, які відігнуті за межами діелектричного циліндра і утворюють зрізаний конус, причому на кінцях прямокутних пластин встановлені напрямні, крізь які протягнута діелектрична петля, щоб забезпечити можливість зміни діаграми направленості і робочої смуги частот антени. Поставлена задача вирішується тим, що навколо діелектричного циліндра закріплені прямокутні пластини з пружного металу, які відігнути за межами діелектричного циліндра під певним кутом. При зміні цього кута, який регулюється шляхом стягування навколо них діелектричної петлі, змінюються випромінювальні параметри антени-винаходу. В результаті цього антена-винахід може бути використана як універсальна, зокрема як антена для НВЧ біорадіолокації, так і антена для НВЧ-методу алокації новоутворень в м'яких тканинах. Таким чином, запропонована антена має можливість зміни діаграми направленості і робочої смуги частот антени. Суть винаходу пояснюється кресленнями. Перелік креслень: - фіг. 1 - зовнішній вигляд діелектричної антени; - фіг. 2 - поздовжній переріз діелектричної антени. Діелектрична антена (фіг. 1, 2) виконана у вигляді діелектричного циліндра 1, під'єднаного до коаксіального фідера 2. Вздовж бічної поверхні діелектричного циліндра, паралельно його осі закріплені прямокутні пластини 3 з пружного металу. Вони відігнуті за межами діелектричного циліндра 1 і утворюють зрізаний конус. На кінцях прямокутних пластин 3 встановлені напрямні 5, крізь які протягнута діелектрична петля 4. Діелектрична антена працює таким чином. Шляхом стягування діелектричної петлі 4 змінюють площу основи зрізаного конуса, утвореного прямокутними пластинами 3. В результаті цього змінюються випромінювальні параметри діелектричної антени. Це дозволяє регулювати діаграму направленості і робочу смугу частот діелектричної антени. Джерело інформації: 1. Техника СВЧ и антенны. Методические разработки. - Нальчик: Каб. - Балк. ун-т, 2003. 24с. ФОРМУЛА ВИНАХОДУ 50 Діелектрична антена, що виконана у вигляді діелектричного циліндра (1), під'єднаного до коаксіального фідера (2), яка відрізняється тим, що вздовж бічної поверхні діелектричного циліндра (1), паралельно його осі закріплені прямокутні пластини (3) з пружного металу, які відігнуті за межами діелектричного циліндра (1) і утворюють зрізаний конус, причому на кінцях прямокутних пластин (3) встановлені напрямні (5), крізь які протягнута діелектрична петля (4). 1 UA 109855 C2 2 UA 109855 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
