H01Q 9/00 — “Короткі” (в електричному сенсі) антени з розмірами, що не перевищують подвоєну робочу довжину хвилі і складені з електропровідних активних випромінювальних елементів

Номер патенту: 115560

Опубліковано: 25.04.2017

Автори: Цалієв Тамерлан Амранович, Куцук Кирило Віталійович

МПК: H01Q 9/00, H01Q 1/00

Мітки: антена, двокільцева, планарна

Формула / Реферат:

Планарна антена, що виконана в вигляді монополя, створеного декількома компланарними малими кільцями, які дотичні між собою, вписані у внутрішню область великого кільця та орієнтовані перпендикулярно по відношенню до плоского екрана, лінія живлення з'єднує цей екран з ближчим до нього краєм великого кільця, яка відрізняється тим, що монополь створено з двох не дотичних між собою кілець, при цьому радіус зовнішньої окружності малого кільця...

Номер патенту: 113789

Опубліковано: 10.03.2017

Автор: Цалієв Тамерлан Амранович

МПК: H01Q 9/00

Мітки: широкосмугова, мікрохвильова, кільцева, антена, планарна

Формула / Реферат:

Мікрохвильова широкосмугова планарна кільцева антена, що містить випромінюючий елемент із тонкошарового провідного матеріалу у вигляді планарного еліптичного кільця, обмеженого концентричними окружностями з зовнішнім радіусом R1 і внутрішнім радіусом R2, та джерело збудження або навантажувальний опір, яка відрізняється тим, що центр внутрішньої окружності радіусом R2=tR1, де t - масштабний коефіцієнт t = 0,5-0,95, зміщений відносно центру...

Номер патенту: 105732

Опубліковано: 11.04.2016

Автори: Щербина Олександр Олексійович, Белокурський Юрій Павлович, Козлов Валентин Євгенович, Морозов Олександр Олександрович, Іохов Олександр Юрійович, Кузьминич Ілля Володимирович

МПК: H01Q 9/00, H01Q 19/00

Мітки: пристрій, антенний

Формула / Реферат:

Антенний пристрій, який складається із куткового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, який відрізняється тим, що містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, лімб, приєднаний до однієї з пластин дзеркала, вібратор або...

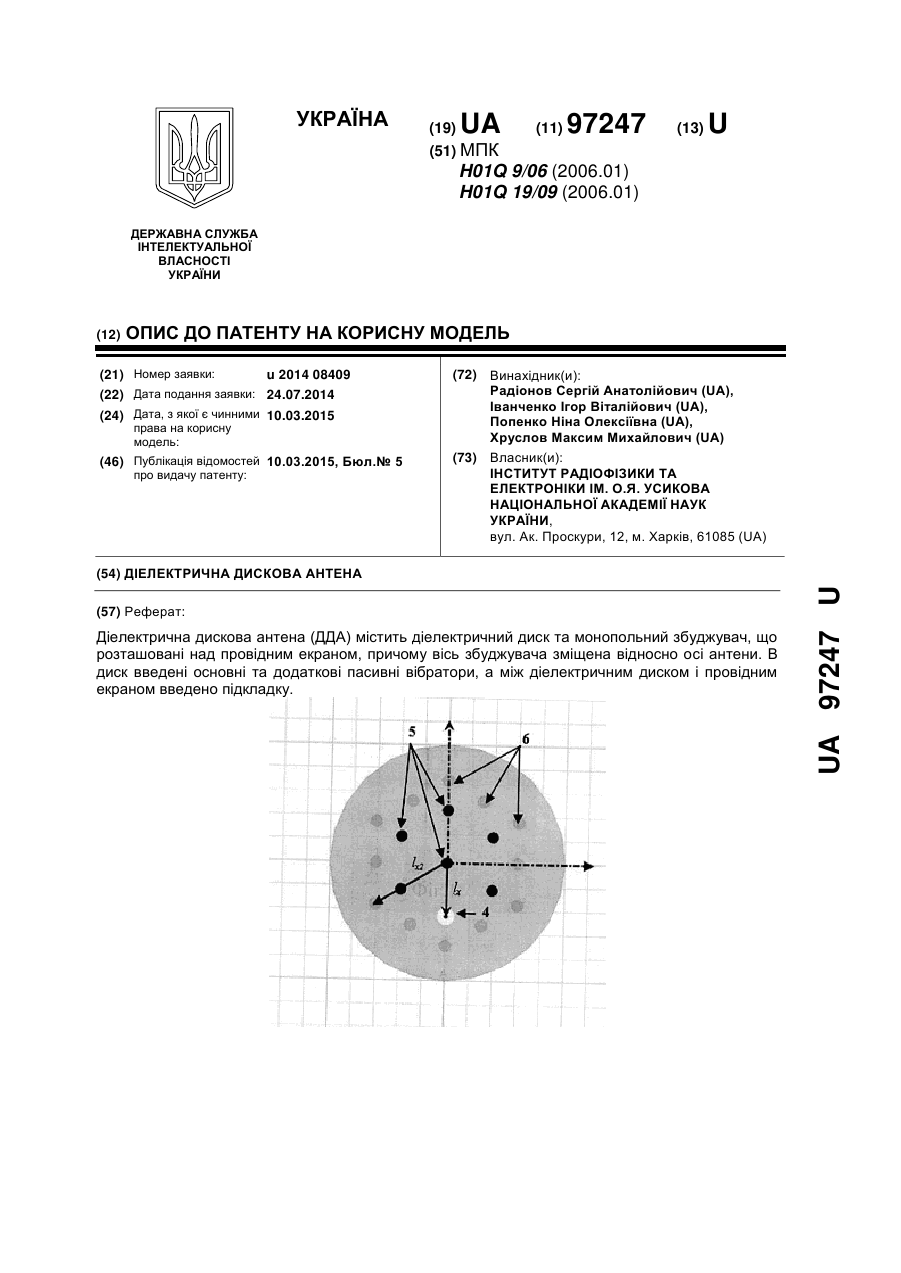

Номер патенту: 97247

Опубліковано: 10.03.2015

Автори: Попенко Ніна Олексіївна, Радіонов Сергій Анатолійович, Іванченко Ігор Віталійович, Хруслов Максим Михайлович

МПК: H01Q 19/00, H01Q 9/00

Мітки: діелектрична, дискова, антена

Формула / Реферат:

1. Діелектрична дискова антена (ДДА), що містить діелектричний диск та монопольний збуджувач, що розташовані над провідним екраном, причому вісь збуджувача зміщена відносно осі антени, яка відрізняється тим, що в диск введені основні та додаткові пасивні вібратори, а між діелектричним диском і провідним екраном введено підкладку.2. ДДА за п. 1, яка відрізняється тим, що монопольний збуджувач розташований на відстані l/2 від осі ДДА у...

Номер патенту: 93278

Опубліковано: 25.09.2014

Автор: Цалієв Тамерлан Амранович

МПК: H01Q 9/00

Мітки: антена, низькопрофільна

Формула / Реферат:

Низькопрофільна антена, що містить горизонтальний інверсний L-подібний монополь, довжиною l=0,25l, що живиться з одного кінця, розташований на висоті менш 0,1l, над плоским металевим екраном, яка відрізняється тим, що другий кінець монополя замкнутий на екран так, що профіль монополя має вигляд інверсної літери С.

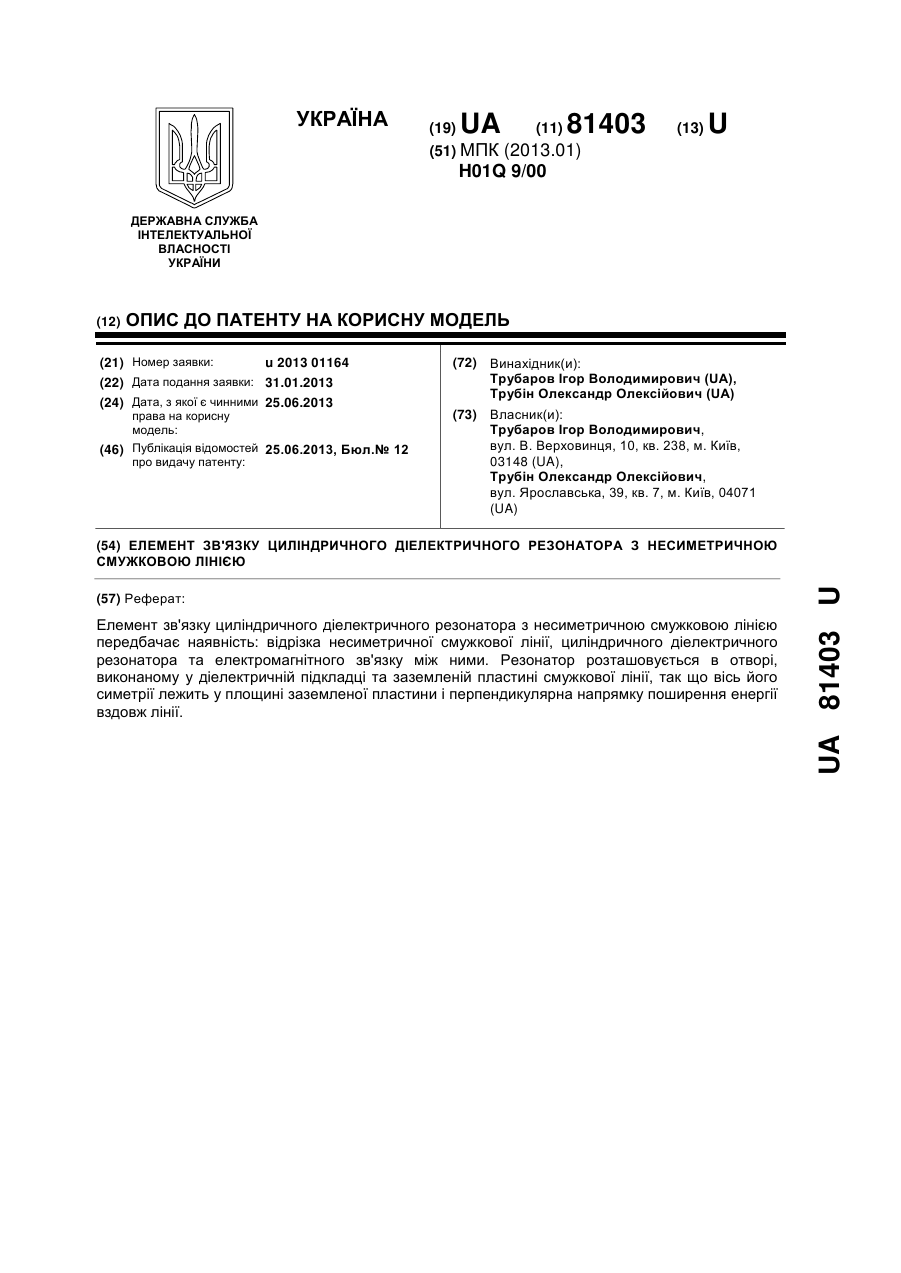

Номер патенту: 81403

Опубліковано: 25.06.2013

Автори: Трубаров Ігор Володимирович, Трубін Олександр Олексійович

МПК: H01Q 9/00

Мітки: лінією, діелектричного, смужковою, несиметричною, циліндричного, резонатора, зв'язку, елемент

Формула / Реферат:

Елемент зв'язку циліндричного діелектричного резонатора з несиметричною смужковою лінією, що передбачає наявність: відрізка несиметричної смужкової лінії, циліндричного діелектричного резонатора та електромагнітного зв'язку між ними, який відрізняється тим, що резонатор розташовується в отворі, виконаному у діелектричній підкладці та заземленій пластині смужкової лінії, так що вісь його симетрії лежить у площині заземленої пластини і...

Номер патенту: 100305

Опубліковано: 10.12.2012

Автор: Карпов Олександр Іванович

МПК: H01Q 9/00

Мітки: широкосмугова, антена

Формула / Реферат:

1. Антена широкосмугова, що містить приєднані до живильного фідера противагу і навантажений на ємність, що укорочує, активний шлейф-вібратор, виготовлений з двох металевих пластин, між якими включені одновиткові подовжувальні котушки, розташовані перпендикулярно його поверхні, при цьому ємність, що укорочує, і противага виконані гофрованими, яка відрізняється тим, що кожен виток одновиткових подовжувальних котушок укладений уздовж всієї...

Номер патенту: 97743

Опубліковано: 12.03.2012

Автори: Катрич Віктор Олександрович, Антоненко Євгеній Олександрович, Лукін Костянтин Олександрович, Карпов Олександр Іванович

МПК: H01Q 9/00

Мітки: антена, широкосмугова

Формула / Реферат:

1. Антена широкосмугова, що містить активний шлейф-вібратор та розташовані паралельно йому вздовж спільної осі щонайменше три пасивні вібратори, один з яких виконує функцію рефлектора, а інші, що розташовані з протилежного боку шлейф-вібратора, виконують функцію директорів, яка відрізняється тим, що активний шлейф-вібратор виконаний з подовжніми прорізами різної довжини і зрізаними під кутом краями, рефлектор виконаний у вигляді зрізаного з...

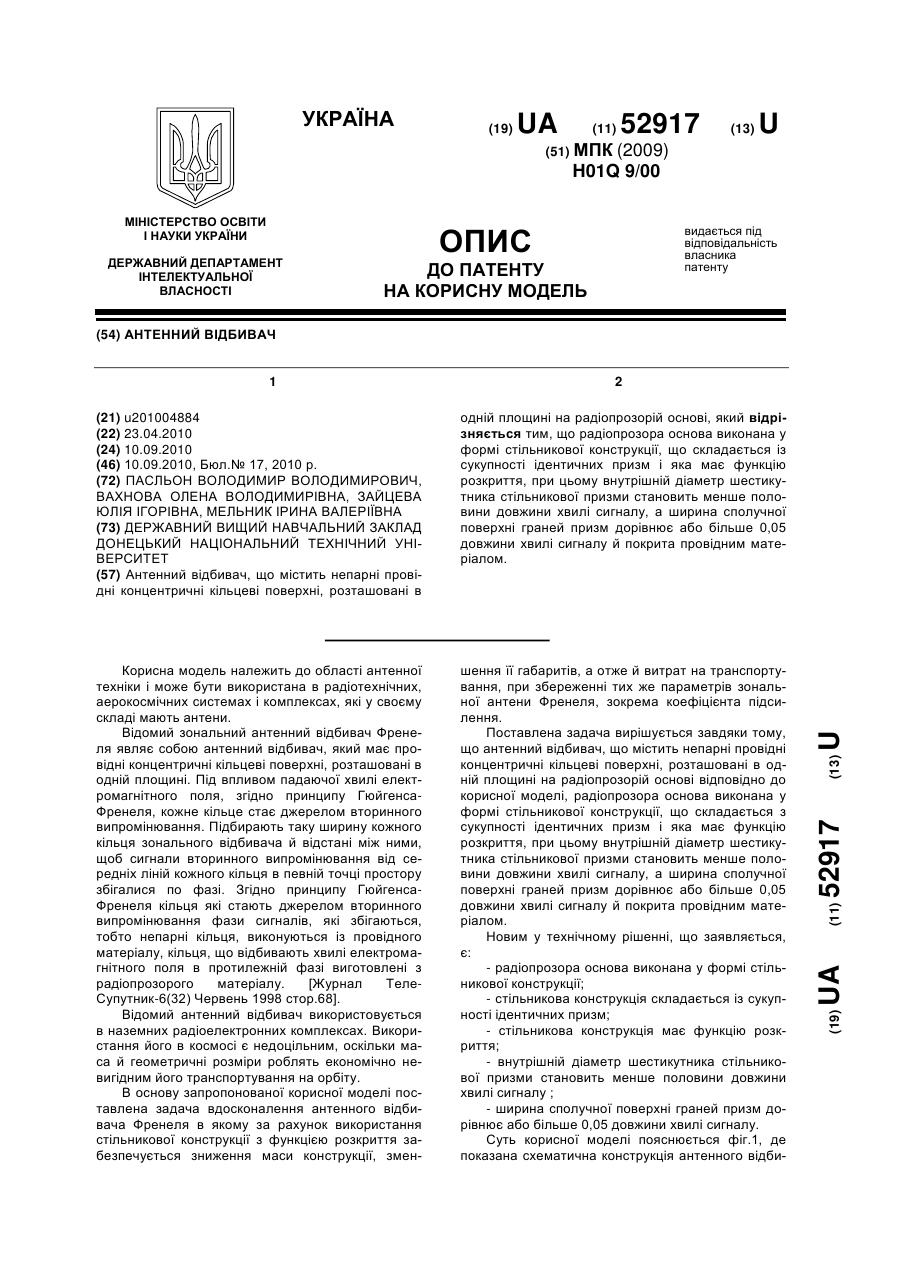

Номер патенту: 52917

Опубліковано: 10.09.2010

Автори: Зайцева Юлія Ігорівна, Мельник Ірина Валеріївна, Пасльон Володимир Володимирович, Вахнова Олена Володимирівна

МПК: H01Q 9/00

Мітки: відбивач, антенний

Формула / Реферат:

Антенний відбивач, що містить непарні провідні концентричні кільцеві поверхні, розташовані в одній площині на радіопрозорій основі, який відрізняється тим, що радіопрозора основа виконана у формі стільникової конструкції, що складається із сукупності ідентичних призм і яка має функцію розкриття, при цьому внутрішній діаметр шестикутника стільникової призми становить менше половини довжини хвилі сигналу, а ширина сполучної поверхні граней...

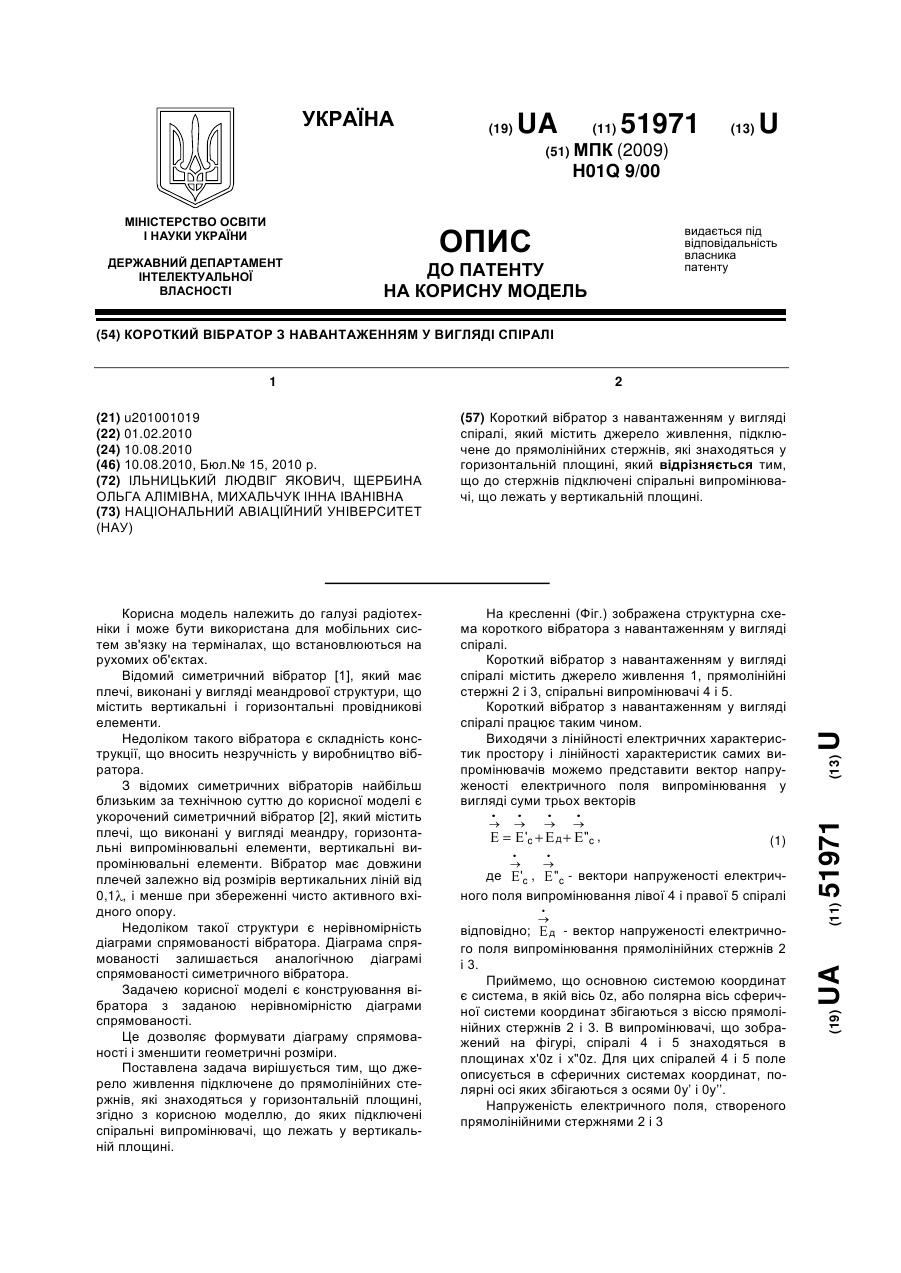

Номер патенту: 51971

Опубліковано: 10.08.2010

Автори: Щербина Ольга Алімівна, Михальчук Інна Іванівна, Ільницький Людвіг Якович

МПК: H01Q 9/00

Мітки: вигляді, навантаженням, спіралі, вібратор, короткій

Формула / Реферат:

Короткий вібратор з навантаженням у вигляді спіралі, який містить джерело живлення, підключене до прямолінійних стержнів, які знаходяться у горизонтальній площині, який відрізняється тим, що до стержнів підключені спіральні випромінювачі, що лежать у вертикальній площині.

Номер патенту: 45166

Опубліковано: 26.10.2009

Автори: Ушаков Олександр Миколайович, Яковлев Віталій Васильович, Немчин Олександр Федорович, Бєлояров Валерій Юрійович, Рябкін Юрій Вікторович

МПК: H01Q 13/00, H01Q 9/00, H01Q 11/00 ...

Мітки: антена, хвилевідно-щілинна

Формула / Реферат:

1. Хвилевідно-щілинна антена, що містить стандартний базовий хвилевід, фланець для з'єднання хвилеводу з джерелом збудження і заглушку типу "поглинаюче навантаження", установлену з вільного кінця стандартного базового хвилеводу, при цьому стандартний базовий хвилевід виконано прямокутного перерізу в поперечній площині з паралельно розташованими широкими і вузькими/бічними стінками, що утворюють внутрішній канал хвилеводу, на одній...

Номер патенту: 88309

Опубліковано: 12.10.2009

Автор: Федун Ігор Васильович

МПК: H01Q 9/00, H01Q 21/00

Мітки: горизонтально, вібраторна, кутом, антена, вертикальної, поляризації, направленості, варіанти, заданим, випромінювання, діаграми

Формула / Реферат:

1. Вібраторна антена вертикальної поляризації з заданим кутом випромінювання горизонтальної діаграми направленості у вигляді вертикально розташованого випромінювача з горизонтально розташованими противагами, яка відрізняється тим, що вертикальний випромінювач має форму штиря з електричною довжиною у півхвилі, а противаги виконані у формі лінійних провідників, які мають електричну довжину у півхвилі електромагнітного сигналу випромінювання чи...

Номер патенту: 81652

Опубліковано: 25.01.2008

Автори: Масалов Сергій Олександрович, Почанін Геннадій Петрович, Копилов Юрій Олександрович

МПК: H01Q 19/10, H01Q 13/00, H01Q 9/00 ...

Мітки: антенної, спосіб, приймальним, модулями, передавальним, системі, розв'язки

Формула / Реферат:

Спосіб розв'язки між передавальним і приймальним модулями антенної системи, який полягає в тому, що передають і приймають електромагнітні сигнали, у тому числі одночасно, за паралельними напрямками, з однаковою поляризацією та ідентичними спектрами, розташованими поруч передавальним і приймальним модулями антенної системи, на виході приймального модуля антенної системи, тобто вихідних клемах приймальної антени, зменшують амплітуду відгуку,...

Номер патенту: 81473

Опубліковано: 10.01.2008

Автори: Кузнецова Надія Василівна, Кривенко Володимир Петрович, Родін Кім Володимирович

МПК: H01Q 9/00

Мітки: антена, низькопрофільна

Формула / Реферат:

Низькопрофільна антена, що складається з металевої штабки, розташованої паралельно над екраном-противагою, один кінець якої з'єднаний короткозамикачем з екраном, а її вільний кінець закріплений на ізоляторі, та збуджуючого штиря, верхній кінець якого закріплений на згаданій штабці, а нижній - з'єднаний з центральним провідником коаксіального ВЧ-з'єднувача, закріпленого на екрані, яка відрізняється тим, що металева штабка виконана у вигляді...

Номер патенту: 13483

Опубліковано: 17.04.2006

Автори: Ільницький Людвіг Якович, Свинцицька Ірина Веніамінівна, Сібрук Леонід Вікторович

МПК: H01Q 9/00

Мітки: вібратор, сповільнювальною, симетричний, структурою, плечей, укорочений

Формула / Реферат:

Укорочений симетричний вібратор із сповільнювальною структурою плечей, що містить плечі, які виконані у вигляді меандру, горизонтальні випромінювальні елементи, вертикальні з'єднувальні лінії, який відрізняється тим, що має довжини плечей залежно від розмірів вертикальних ліній від 0,1 λ і менше при збереженні чисто активного вхідного опору.

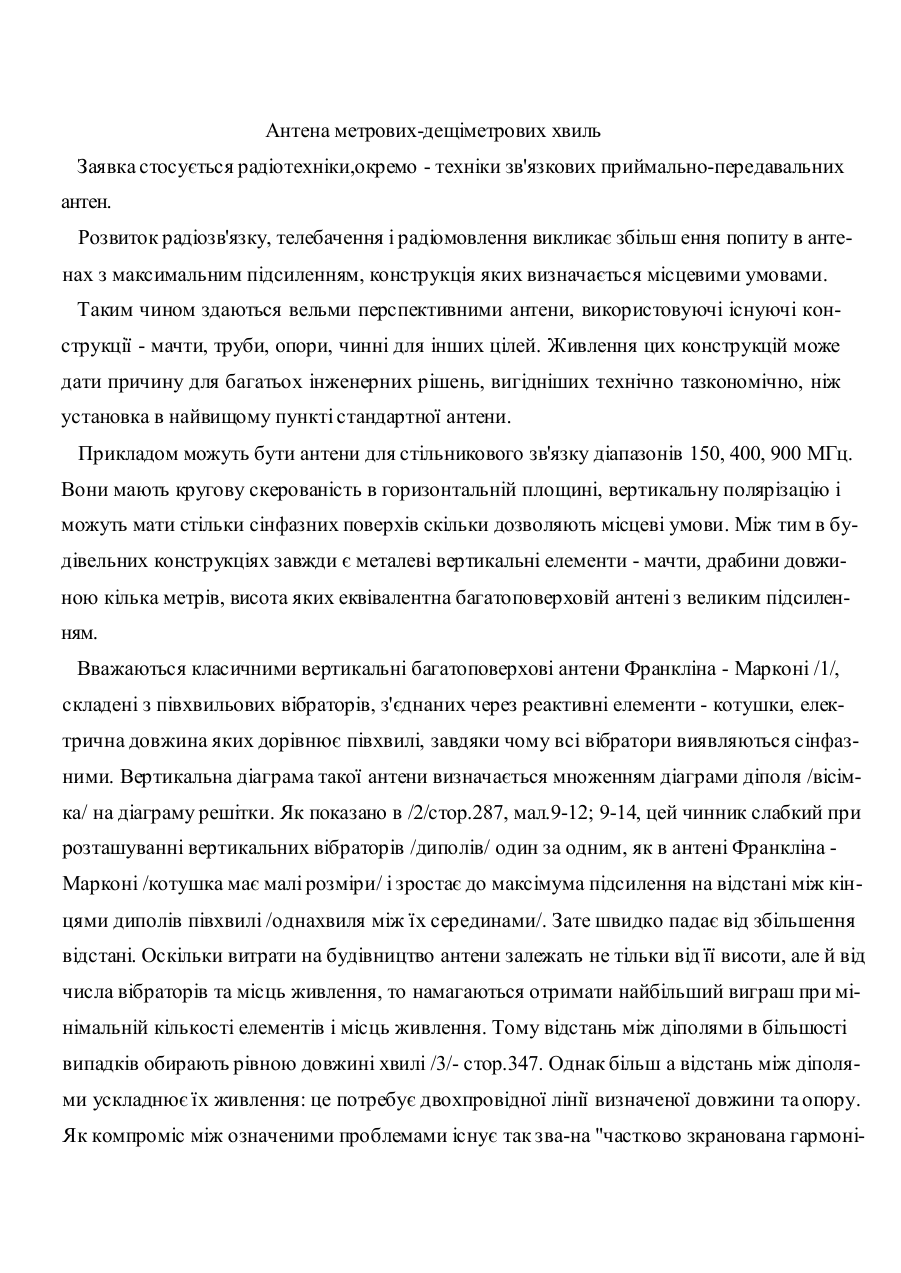

Номер патенту: 31295

Опубліковано: 15.12.2000

Автори: Мединець Юрій Рафаілович, Родигін Евген Аркадійович

МПК: H01Q 9/00

Мітки: антена, метрових-дециметрових, хвиль

Текст:

...ділянки двохпровідної сіметричної лінії, які не випромінюють, оскільки струм в провіднику мачти наводить у півхввльовому резонансному відрізку такий самий за величиною, але протилежний за напрямком струм. Розташовані через півхвилі, півхвильові відрізки таким чином зкранують протифазні півхвилі вздовж лінії поширення -"гармонікової антени" /б/. Чвертьхвильовий вібратор - так званий "граунд плейн", до якого підключений фідер, утворює...
