Глушник звуку пострілу вогнепальної зброї

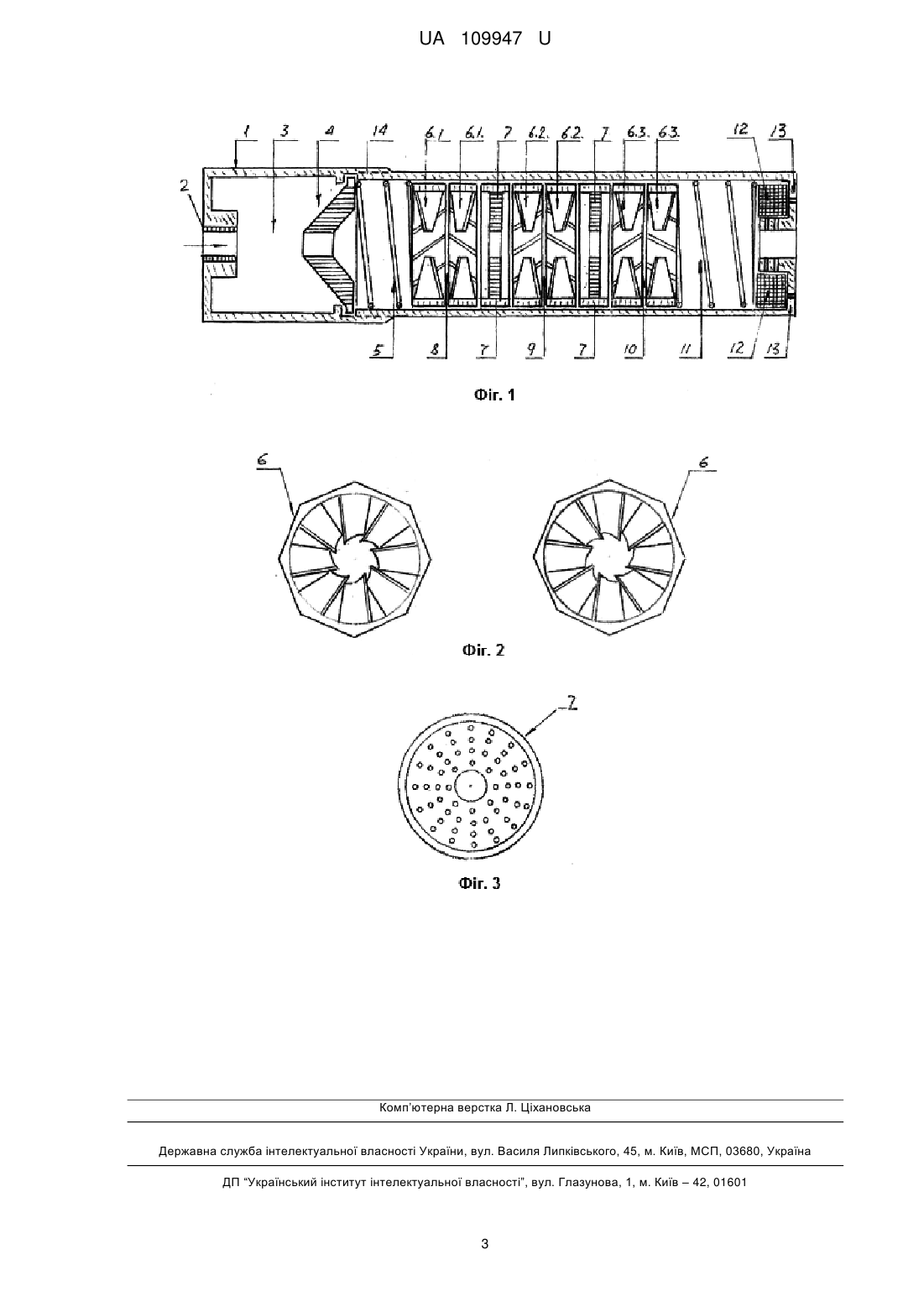

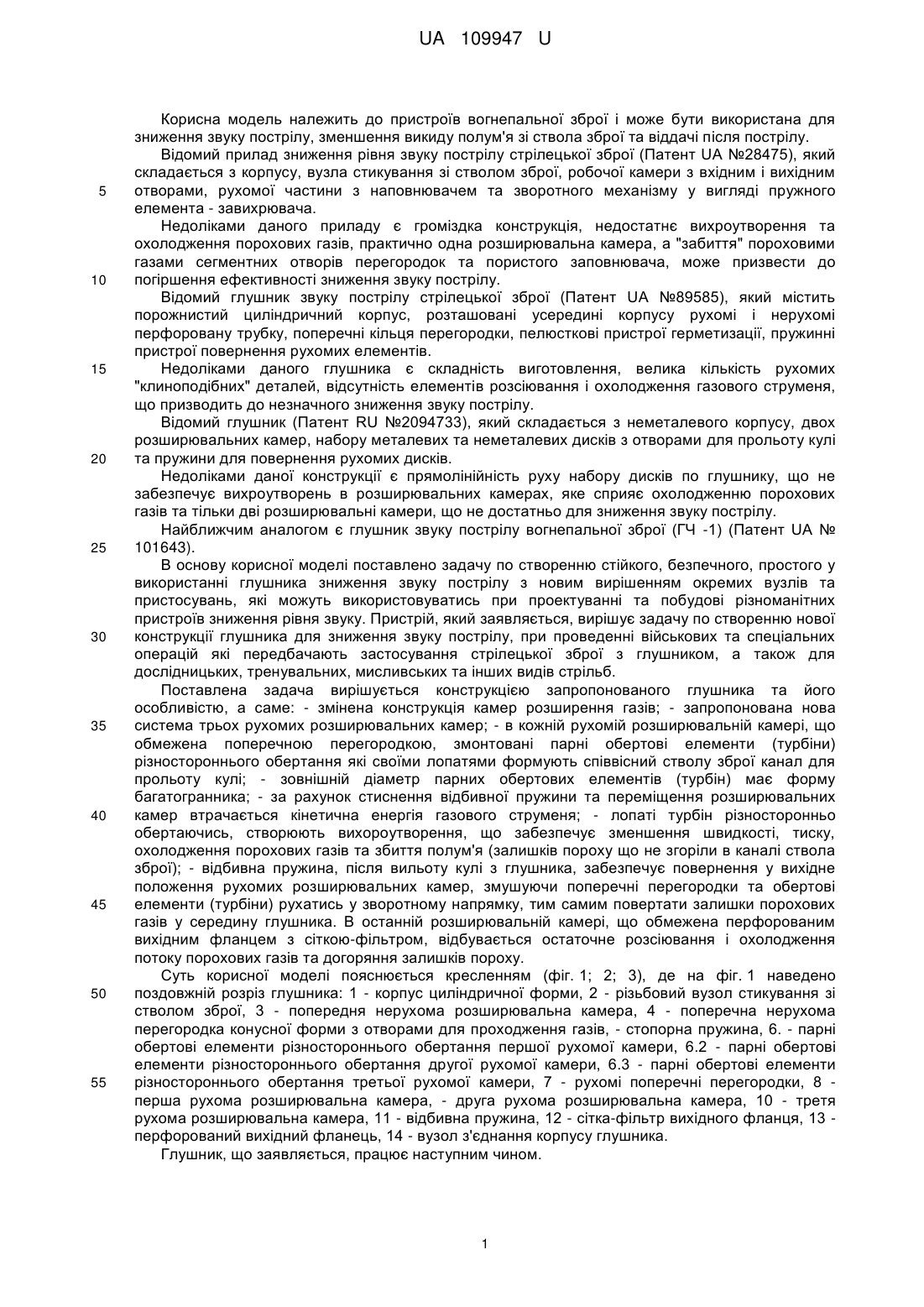

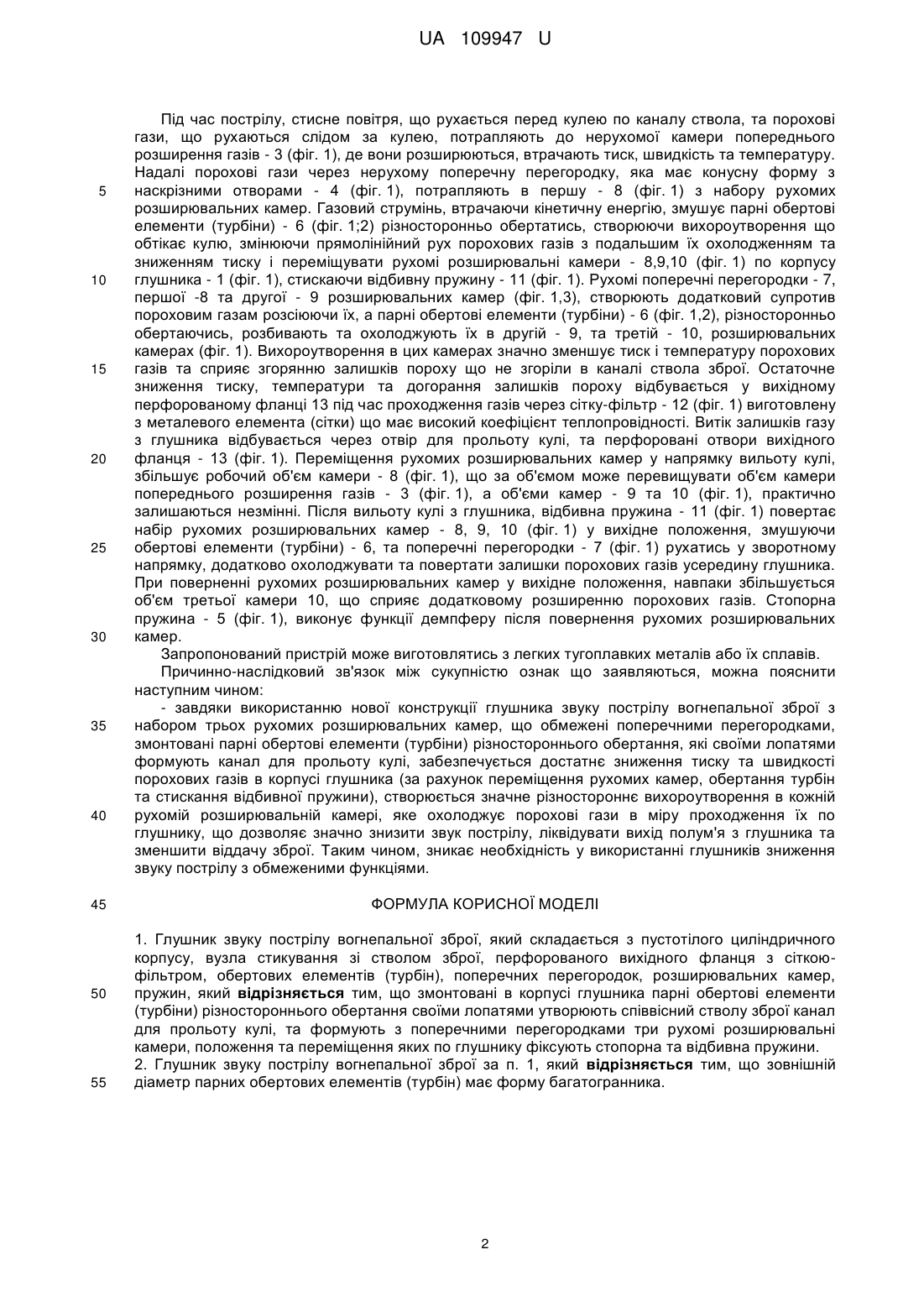

Реферат: Глушник звуку пострілу вогнепальної зброї складається з пустотілого циліндричного корпусу, вузла стикування зі стволом зброї, перфорованого вихідного фланця з сіткою-фільтром, обертових елементів (турбін), поперечних перегородок, розширювальних камер, пружин. Змонтовані в корпусі глушника парні обертові елементи (турбіни) різностороннього обертання своїми лопатями утворюють співвісний стволу зброї канал для прольоту кулі та формують з поперечними перегородками три рухомі розширювальні камери, положення та переміщення яких по глушнику фіксують стопорна та відбивна пружини. UA 109947 U (54) ГЛУШНИК ЗВУКУ ПОСТРІЛУ ВОГНЕПАЛЬНОЇ ЗБРОЇ UA 109947 U UA 109947 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв вогнепальної зброї і може бути використана для зниження звуку пострілу, зменшення викиду полум'я зі ствола зброї та віддачі після пострілу. Відомий прилад зниження рівня звуку пострілу стрілецької зброї (Патент UA №28475), який складається з корпусу, вузла стикування зі стволом зброї, робочої камери з вхідним і вихідним отворами, рухомої частини з наповнювачем та зворотного механізму у вигляді пружного елемента - завихрювача. Недоліками даного приладу є громіздка конструкція, недостатнє вихроутворення та охолодження порохових газів, практично одна розширювальна камера, а "забиття" пороховими газами сегментних отворів перегородок та пористого заповнювача, може призвести до погіршення ефективності зниження звуку пострілу. Відомий глушник звуку пострілу стрілецької зброї (Патент UA №89585), який містить порожнистий циліндричний корпус, розташовані усередині корпусу рухомі і нерухомі перфоровану трубку, поперечні кільця перегородки, пелюсткові пристрої герметизації, пружинні пристрої повернення рухомих елементів. Недоліками даного глушника є складність виготовлення, велика кількість рухомих "клиноподібних" деталей, відсутність елементів розсіювання і охолодження газового струменя, що призводить до незначного зниження звуку пострілу. Відомий глушник (Патент RU №2094733), який складається з неметалевого корпусу, двох розширювальних камер, набору металевих та неметалевих дисків з отворами для прольоту кулі та пружини для повернення рухомих дисків. Недоліками даної конструкції є прямолінійність руху набору дисків по глушнику, що не забезпечує вихроутворень в розширювальних камерах, яке сприяє охолодженню порохових газів та тільки дві розширювальні камери, що не достатньо для зниження звуку пострілу. Найближчим аналогом є глушник звуку пострілу вогнепальної зброї (ГЧ -1) (Патент UA № 101643). В основу корисної моделі поставлено задачу по створенню стійкого, безпечного, простого у використанні глушника зниження звуку пострілу з новим вирішенням окремих вузлів та пристосувань, які можуть використовуватись при проектуванні та побудові різноманітних пристроїв зниження рівня звуку. Пристрій, який заявляється, вирішує задачу по створенню нової конструкції глушника для зниження звуку пострілу, при проведенні військових та спеціальних операцій які передбачають застосування стрілецької зброї з глушником, а також для дослідницьких, тренувальних, мисливських та інших видів стрільб. Поставлена задача вирішується конструкцією запропонованого глушника та його особливістю, а саме: - змінена конструкція камер розширення газів; - запропонована нова система трьох рухомих розширювальних камер; - в кожній рухомій розширювальній камері, що обмежена поперечною перегородкою, змонтовані парні обертові елементи (турбіни) різностороннього обертання які своїми лопатями формують співвісний стволу зброї канал для прольоту кулі; - зовнішній діаметр парних обертових елементів (турбін) має форму багатогранника; - за рахунок стиснення відбивної пружини та переміщення розширювальних камер втрачається кінетична енергія газового струменя; - лопаті турбін різносторонньо обертаючись, створюють вихороутворення, що забезпечує зменшення швидкості, тиску, охолодження порохових газів та збиття полум'я (залишків пороху що не згоріли в каналі ствола зброї); - відбивна пружина, після вильоту кулі з глушника, забезпечує повернення у вихідне положення рухомих розширювальних камер, змушуючи поперечні перегородки та обертові елементи (турбіни) рухатись у зворотному напрямку, тим самим повертати залишки порохових газів у середину глушника. В останній розширювальній камері, що обмежена перфорованим вихідним фланцем з сіткою-фільтром, відбувається остаточне розсіювання і охолодження потоку порохових газів та догоряння залишків пороху. Суть корисної моделі пояснюється кресленням (фіг. 1; 2; 3), де на фіг. 1 наведено поздовжній розріз глушника: 1 - корпус циліндричної форми, 2 - різьбовий вузол стикування зі стволом зброї, 3 - попередня нерухома розширювальна камера, 4 - поперечна нерухома перегородка конусної форми з отворами для проходження газів, - стопорна пружина, 6. - парні обертові елементи різностороннього обертання першої рухомої камери, 6.2 - парні обертові елементи різностороннього обертання другої рухомої камери, 6.3 - парні обертові елементи різностороннього обертання третьої рухомої камери, 7 - рухомі поперечні перегородки, 8 перша рухома розширювальна камера, - друга рухома розширювальна камера, 10 - третя рухома розширювальна камера, 11 - відбивна пружина, 12 - сітка-фільтр вихідного фланця, 13 перфорований вихідний фланець, 14 - вузол з'єднання корпусу глушника. Глушник, що заявляється, працює наступним чином. 1 UA 109947 U 5 10 15 20 25 30 35 40 45 50 55 Під час пострілу, стисне повітря, що рухається перед кулею по каналу ствола, та порохові гази, що рухаються слідом за кулею, потрапляють до нерухомої камери попереднього розширення газів - 3 (фіг. 1), де вони розширюються, втрачають тиск, швидкість та температуру. Надалі порохові гази через нерухому поперечну перегородку, яка має конусну форму з наскрізними отворами - 4 (фіг. 1), потрапляють в першу - 8 (фіг. 1) з набору рухомих розширювальних камер. Газовий струмінь, втрачаючи кінетичну енергію, змушує парні обертові елементи (турбіни) - 6 (фіг. 1;2) різносторонньо обертатись, створюючи вихороутворення що обтікає кулю, змінюючи прямолінійний рух порохових газів з подальшим їх охолодженням та зниженням тиску і переміщувати рухомі розширювальні камери - 8,9,10 (фіг. 1) по корпусу глушника - 1 (фіг. 1), стискаючи відбивну пружину - 11 (фіг. 1). Рухомі поперечні перегородки - 7, першої -8 та другої - 9 розширювальних камер (фіг. 1,3), створюють додатковий супротив пороховим газам розсіюючи їх, а парні обертові елементи (турбіни) - 6 (фіг. 1,2), різносторонньо обертаючись, розбивають та охолоджують їх в другій - 9, та третій - 10, розширювальних камерах (фіг. 1). Вихороутворення в цих камерах значно зменшує тиск і температуру порохових газів та сприяє згорянню залишків пороху що не згоріли в каналі ствола зброї. Остаточне зниження тиску, температури та догорання залишків пороху відбувається у вихідному перфорованому фланці 13 під час проходження газів через сітку-фільтр - 12 (фіг. 1) виготовлену з металевого елемента (сітки) що має високий коефіцієнт теплопровідності. Витік залишків газу з глушника відбувається через отвір для прольоту кулі, та перфоровані отвори вихідного фланця - 13 (фіг. 1). Переміщення рухомих розширювальних камер у напрямку вильоту кулі, збільшує робочий об'єм камери - 8 (фіг. 1), що за об'ємом може перевищувати об'єм камери попереднього розширення газів - 3 (фіг. 1), а об'єми камер - 9 та 10 (фіг. 1), практично залишаються незмінні. Після вильоту кулі з глушника, відбивна пружина - 11 (фіг. 1) повертає набір рухомих розширювальних камер - 8, 9, 10 (фіг. 1) у вихідне положення, змушуючи обертові елементи (турбіни) - 6, та поперечні перегородки - 7 (фіг. 1) рухатись у зворотному напрямку, додатково охолоджувати та повертати залишки порохових газів усередину глушника. При поверненні рухомих розширювальних камер у вихідне положення, навпаки збільшується об'єм третьої камери 10, що сприяє додатковому розширенню порохових газів. Стопорна пружина - 5 (фіг. 1), виконує функції демпферу після повернення рухомих розширювальних камер. Запропонований пристрій може виготовлятись з легких тугоплавких металів або їх сплавів. Причинно-наслідковий зв'язок між сукупністю ознак що заявляються, можна пояснити наступним чином: - завдяки використанню нової конструкції глушника звуку пострілу вогнепальної зброї з набором трьох рухомих розширювальних камер, що обмежені поперечними перегородками, змонтовані парні обертові елементи (турбіни) різностороннього обертання, які своїми лопатями формують канал для прольоту кулі, забезпечується достатнє зниження тиску та швидкості порохових газів в корпусі глушника (за рахунок переміщення рухомих камер, обертання турбін та стискання відбивної пружини), створюється значне різностороннє вихороутворення в кожній рухомій розширювальній камері, яке охолоджує порохові гази в міру проходження їх по глушнику, що дозволяє значно знизити звук пострілу, ліквідувати вихід полум'я з глушника та зменшити віддачу зброї. Таким чином, зникає необхідність у використанні глушників зниження звуку пострілу з обмеженими функціями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Глушник звуку пострілу вогнепальної зброї, який складається з пустотілого циліндричного корпусу, вузла стикування зі стволом зброї, перфорованого вихідного фланця з сіткоюфільтром, обертових елементів (турбін), поперечних перегородок, розширювальних камер, пружин, який відрізняється тим, що змонтовані в корпусі глушника парні обертові елементи (турбіни) різностороннього обертання своїми лопатями утворюють співвісний стволу зброї канал для прольоту кулі, та формують з поперечними перегородками три рухомі розширювальні камери, положення та переміщення яких по глушнику фіксують стопорна та відбивна пружини. 2. Глушник звуку пострілу вогнепальної зброї за п. 1, який відрізняється тим, що зовнішній діаметр парних обертових елементів (турбін) має форму багатогранника. 2 UA 109947 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
